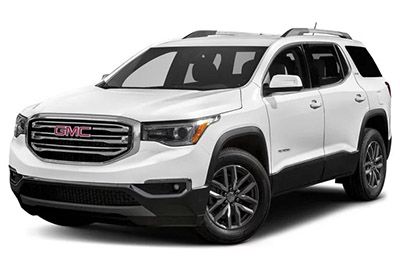

ในบทความนี้ เราจะพิจารณา GMC Acadia รุ่นที่สองซึ่งมีให้บริการตั้งแต่ปี 2560 จนถึงปัจจุบัน ที่นี่คุณจะพบไดอะแกรมของกล่องฟิวส์ของ GMC Acadia ปี 2017, 2018, 2019 และ 2020 ข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
โครงร่างฟิวส์ GMC Acadia 2017-2020 …
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ GMC Acadia เป็นเซอร์กิตเบรกเกอร์ F42 (เต้ารับไฟฟ้าเสริม / ที่จุดบุหรี่) ในกล่องฟิวส์ที่แผงหน้าปัดและเซอร์กิตเบรกเกอร์ CB3 (เต้ารับไฟฟ้าเสริมด้านหลัง) ในกล่องฟิวส์ที่ห้องด้านหลัง
ตำแหน่งกล่องฟิวส์
แผงควบคุม
กล่องฟิวส์ที่แผงหน้าปัดตั้งอยู่ภายในคอนโซลกลางด้านผู้โดยสารของรถด้านหลังแผงหน้าปัด
เปิดประตูแผงฟิวส์หรือถอดแผงด้านข้างผู้โดยสารออกโดยดึงออก
ห้องเครื่อง
กล่องฟิวส์ใต้ฝากระโปรงหน้าจะอยู่ที่ห้องเครื่องด้านคนขับของรถ
ช่องเก็บของด้านหลัง
2017-2018
กล่องฟิวส์ช่องด้านหลังอยู่ด้านหลังแผงปิดที่ด้านคนขับของช่องเก็บของด้านหลัง
2019-2020 ..
กล่องฟิวส์ช่องด้านหลังอยู่ด้านหลังแผงปิดที่ด้านคนขับของช่องเก็บของด้านหลัง
ถอดถังด้านข้าง พื้นบรรทุกสินค้า และโฟมออก
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2017, 2018, 2019
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง (2017, 2018, 2019)
| № | การใช้งาน |
|---|---|
| F1 | ระบบเบรกป้องกันล้อล็อก |
| F2 | สตาร์ทเตอร์ 1 |
| F3 | หม้อแปลงไฟฟ้ากระแสตรง DC 1 |
| F4 | — |
| F5 | — |
| F6 | — |
| F7 | หม้อแปลงไฟฟ้ากระแสตรง DC 2 |
| F8 | สตาร์ทเตอร์ 3 |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | ที่ปัดน้ำฝนกระจกหน้า |
| F13 | สตาร์ทเตอร์2 |
| F14 | LED / ปรับระดับไฟหน้าอัตโนมัติ |
| F15 | ที่ปัดน้ำฝนด้านหลัง 1 |
| F 16 | — |
| F17 | — |
| F18 | โมดูลปรับระดับไฟหน้าอัตโนมัติ |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | โมดูลควบคุมเบรกอิเล็กทรอนิกส์ |
| F23 | ไฟจอดรถ / รถพ่วง |
| F24 | ขวาหยุดรถพ่วง/ไฟแสดงสถานะ |
| F25 | ล็อคคอพวงมาลัย |
| F26 | — |
| F27 | ซ้ายหยุดรถพ่วง/ไฟแสดงสถานะ |
| F28 | — |
| F29 | — |
| F30 | ปั๊มฉีดน้ำล้างกระจก |
| F31 | ไฟต่ำขวา |
| F32 | ไฟต่ำด้านซ้าย |
| F33 | ไฟตัดหมอกหน้า |
| F34 | แตรรถยนต์ |
| F35 | — |
| F36 | ไฟหลักด้านซ้าย |
| F37 | ไฟสูงขวา |
| F38 | มอเตอร์ปรับระดับไฟหน้าอัตโนมัติ |
| F39 | โมดูลควบคุมการส่ง 1 |
| F40 | ศูนย์ไฟฟ้ารถบัสด้านหลังซ้าย / ระบบจุดระเบิด |
| F41 | แผงหน้าปัด |
| F42 | การทำความร้อน การระบายอากาศ และการปรับอากาศ |
| F43 | Head-up display |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | ที่ปัดน้ำฝนด้านหลัง2 |
| F49 | กระจกมองหลัง / รถพ่วง |
| F50 | โมดูลควบคุมระบบเชื้อเพลิง |
| F51 | พวงมาลัยอุ่น |
| F52 | คลัตช์ปรับอากาศ |
| F53 | โมดูลควบคุมช่วงการส่ง |
| F54 | ปั๊มน้ำหล่อเย็น |
| F55 | — |
| F56 | — |
| F57 | โมดูลควบคุมเครื่องยนต์ / การจุดระเบิด |
| F58 | โมดูลควบคุมเกียร์/จุดระเบิด |
| F59 | แบตเตอรี่โมดูลควบคุมเครื่องยนต์ |
| F60 | โมดูลควบคุมการส่ง 2 |
| F61 | กัปตัน O2 1 / แอร์โรชัตเตอร์ |
| F62 | โมดูลควบคุมเครื่องยนต์ — คี่ |
| F63 | เซ็นเซอร์ O2 2 |
| F64 | โมดูลควบคุมเครื่องยนต์ — เหมือนกัน |
| F65 | โมดูลควบคุมเครื่องยนต์ระบบส่งกำลัง 1 |
| F66 | โมดูลควบคุมเครื่องยนต์ระบบส่งกำลัง 2 |
| F67 | ระบบส่งกำลัง TRCM |
| F68 | — |
| F69 | — |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | — |
| F75 | — |
| F76 | — |
| F77 | — |
| เรอเล | |
| K1 | สตาร์ทเตอร์ 1 |
| K2 | วิ่ง / เอลเวอร์ |
| K3 | สตาร์ทเตอร์ 3 |
| K4 | ไฟหน้า LED / อัตโนมัติ |
| K5 | — |
| K6 | ปั๊มน้ำหล่อเย็น |
| K7 | โมดูลควบคุมเครื่องยนต์ |
| K8 | เครื่องปรับอากาศ |
| K9 | — |
| K10 | สตาร์ทเตอร์2 |
โฆษณา โฆษณา
แผงควบคุม
การกำหนดฟิวส์บนแผงหน้าปัด (2017, 2018, 2019)
| № | การใช้งาน |
|---|---|
| F1 | โมดูลควบคุมร่างกาย 6 |
| F2 | 2017-2018: ลิงค์วินิจฉัย 2019: ลิงค์วินิจฉัย / โมดูลเกตเวย์กลาง |
| F3 | ล็อคคอพวงมาลัยไฟฟ้า |
| F4 | — |
| F5 | โลจิสติกส์ |
| F6 | การทำความร้อน การระบายอากาศ และการปรับอากาศ |
| F7 | โมดูลควบคุมร่างกาย 3 |
| F8 | Head-up display (ถ้ามี) |
| F9 | เบาะนั่งด้านหน้าขวาแบบอุ่น |
| F10 | Airhag / เข็มขัดนิรภัย |
| F11 | การเปลี่ยนเกียร์แบบอิเล็กทรอนิกส์ที่แม่นยำ |
| F12 | เครื่องขยายเสียง |
| F13 | โมดูลควบคุมร่างกาย7 |
| F14 | เบาะนั่งด้านหน้าซ้ายแบบอุ่น |
| F15 | แผงสวิตช์ธนาคาร |
| F 16 | ซันรูฟ |
| F17 | โมดูลควบคุมร่างกาย 1 |
| F18 | แผงหน้าปัด |
| F19 | — |
| F20 | ความบันเทิงที่เบาะหลัง |
| F21 | โมดูลควบคุมร่างกาย4 |
| F22 | ช่องเสียบข้อมูล Infotainment USB / Aux |
| F23 | โมดูลควบคุมร่างกาย2 |
| F24 | โมดูลการชาร์จ USB/การชาร์จ sans fil |
| F25 | ระบบช่วยจอดรถ |
| F26 | CIM |
| F27 | วีดีโอ |
| F28 | จอแสดงผลระบบทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ |
| F29 | วิทยุ |
| F30 | ปุ่มควบคุมการปรับพวงมาลัย |
| F31 | พัดลมหน้า |
| F32 | อินเวอร์เตอร์ AC DC |
| F33 | เบาะคนขับปรับไฟฟ้า |
| F34 | เบาะนั่งผู้โดยสารปรับไฟฟ้า |
| F35 | แหล่งจ่ายไฟแบตเตอรี่ IEC 1 |
| F36 | พวงมาลัยเพาเวอร์ไฟฟ้า |
| F37 | ความบันเทิงที่เบาะหลัง / การชาร์จ USB / โมดูลการชาร์จแบบไร้สาย |
| F38 | โมดูลควบคุมร่างกาย 8 |
| F39 | — |
| เซอร์กิตเบรกเกอร์ | |
| F40 | — |
| F41 | — |
| F42 | ปลั๊กไฟเสริม / ไฟแช็ก |
กล่องฟิวส์ช่องหลัง
โฆษณา โฆษณา
การกำหนดรีเลย์ในกล่องฟิวส์ห้องด้านหลัง (2017, 2018, 2019)
| № | การใช้งาน |
|---|---|
| F1 | — |
| F2 | แบตเตอรี่พ่วง 1 |
| F3 | มอเตอร์คาดเข็มขัดนิรภัยด้านคนขับ |
| F4 | พัดลมหลัง |
| F5 | ระบบควบคุมแรงขับด้านหลัง |
| F6 | มอเตอร์คาดเข็มขัดนิรภัยผู้โดยสาร |
| F7 | หน้าต่างขวา |
| F8 | ไล่ฝ้าด้านหลัง |
| F9 | หน้าต่างด้านซ้าย |
| F10 | — |
| F11 | รถพ่วงด้านหลัง |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | กล้อง |
| F18 | โมดูลรถพ่วง |
| F19 | เบาะนั่งระบายอากาศ |
| F20 | — |
| F21 | ขั้วต่อรถพ่วง |
| F22 | — |
| F23 | — |
| F24 | สวิตช์กระจกผู้โดยสาร |
| F25 | — |
| F26 | เบรกรถพ่วง |
| F27 | ที่นั่งคนขับ / การระบายอากาศที่เอว |
| F28 | อินพุตแบบพาสซีฟ / สตาร์ทแบบพาสซีฟ |
| F29 | — |
| F30 | ช่องระบายอากาศของตลับหมึก |
| F31 | — |
| F32 | กระจกอุ่น |
| F33 | — |
| F34 | โมดูลยกท้าย |
| F35 | โมดูลควบคุมระบบเชื้อเพลิง |
| F36 | ที่นั่งผู้โดยสาร / การระบายอากาศที่เอว |
| F37 | — |
| F38 | โมดูลหน้าต่าง |
| F39 | ปิดด้านหลัง |
| F40 | โมดูลที่นั่งหน่วยความจำ |
| F41 | เครื่องตรวจจับสถานะอัตโนมัติ |
| F42 | แบตเตอรี่พ่วง2 |
| F43 | — |
| F44 | — |
| F45 | มอเตอร์ประตูท้าย |
| F46 | เบาะนั่งด้านหลังแบบอุ่น |
| F47 | — |
| F48 | เซ็นเซอร์กระจกแตก |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | โมดูลระบบลดแรงสั่นสะเทือนแบบแอ็คทีฟ |
| F53 | โมดูลช่วยจอดด้านหลัง / วิดีโอ / USB |
| F54 | การคำนวณวัตถุภายนอก / การแจ้งเตือนโซนตาบอดด้านข้าง |
| F55 | — |
| F56 | ที่เปิดประตูโรงรถอเนกประสงค์ / เซ็นเซอร์วัดปริมาณน้ำฝน |
| F57 | ระบบกันขโมย |
| เซอร์กิตเบรกเกอร์ | |
| CB1 | — |
| CB2 | — |
| CB3 | ปลั๊กไฟเสริมด้านหลัง |
| เรอเล | |
| K1 | — |
| K2 | — |
2020
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์และรีเลย์ในห้องเครื่อง (2020)
| № | คำอธิบาย |
|---|---|
| F1 | ระบบเบรกป้องกันล้อล็อก |
| F2 | สตาร์ทเตอร์ 1 |
| F3 | หม้อแปลงไฟฟ้ากระแสตรง DC 1 |
| F4 | — |
| F5 | หม้อแปลงไฟฟ้ากระแสตรง DC 2 |
| F6 | แอมพลิฟายเออร์ 1 |
| F7 | พัดลมหน้า |
| F8 | สตาร์ทเตอร์ 3 |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | ที่ปัดน้ำฝนกระจกหน้า |
| F13 | สตาร์ทเตอร์2 |
| F14 | LED / ปรับระดับไฟหน้าอัตโนมัติ |
| F15 | ที่ปัดน้ำฝนด้านหลัง 1 |
| F 16 | — |
| F17 | — |
| F18 | โมดูลปรับระดับไฟหน้าอัตโนมัติ |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | โมดูลควบคุมเบรกอิเล็กทรอนิกส์ |
| F23 | ไฟจอดรถ / รถพ่วง |
| F24 | ขวาหยุดรถพ่วง/ไฟแสดงสถานะ |
| F25 | ล็อคคอพวงมาลัย |
| F26 | — |
| F27 | ซ้ายหยุดรถพ่วง/ไฟแสดงสถานะ |
| F28 | — |
| F29 | — |
| F30 | ปั๊มฉีดน้ำล้างกระจก |
| F31 | — |
| F32 | — |
| F33 | ไฟตัดหมอก |
| F34 | แตรรถยนต์ |
| F35 | — |
| F36 | ไฟหลักด้านซ้าย |
| F37 | ไฟสูงขวา |
| F38 | มอเตอร์ปรับระดับไฟหน้าอัตโนมัติ |
| F39 | โมดูลควบคุมการส่ง 1 / แบตเตอรี่ 1 |
| F40 | ศูนย์ไฟฟ้ารถบัสด้านหลังซ้าย / ระบบจุดระเบิด |
| F41 | แผงหน้าปัด |
| F42 | การทำความร้อน การระบายอากาศ และการปรับอากาศ |
| F43 | Head-up display |
| F44 | โมดูลควบคุมเบรกอิเล็กทรอนิกส์ บูสเตอร์เบรกไฟฟ้า / จังหวะ / ข้อเหวี่ยง |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | ที่ปัดน้ำฝนด้านหลัง2 |
| F49 | กระจกมองหลัง / รถพ่วง |
| F50 | โมดูลควบคุมระบบเชื้อเพลิง |
| F51 | พวงมาลัยอุ่น |
| F52 | คลัตช์ปรับอากาศ |
| F53 | — |
| F54 | ปั๊มน้ำหล่อเย็น |
| F55 | — |
| F56 | — |
| F57 | โมดูลควบคุมเครื่องยนต์ / การจุดระเบิด |
| F58 | โมดูลควบคุมเกียร์/จุดระเบิด |
| F59 | แบตเตอรี่โมดูลควบคุมเครื่องยนต์ |
| F60 | — |
| F61 | กัปตัน O2 1 / แอร์โรชัตเตอร์ |
| F62 | โมดูลควบคุมเครื่องยนต์ — คี่ |
| F63 | เซ็นเซอร์ O2 2 |
| F64 | โมดูลควบคุมเครื่องยนต์ — เหมือนกัน |
| F65 | โมดูลควบคุมเครื่องยนต์ระบบส่งกำลัง 1 |
| F66 | โมดูลควบคุมเครื่องยนต์ระบบส่งกำลัง 2 |
| F67 | โมดูลควบคุมเครื่องยนต์ระบบส่งกำลัง 3 |
| F68 | — |
| F69 | — |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | _ |
| F75 | — |
| F76 | — |
| F77 | — |
| เรอเล | |
| K1 | สตาร์ทเตอร์ 1 |
| K2 | วิ่ง / เอลเวอร์ |
| K3 | สตาร์ทเตอร์ 3 |
| K4 | ไฟหน้า LED / อัตโนมัติ |
| K5 | — |
| K6 | ปั๊มน้ำหล่อเย็น |
| K7 | โมดูลควบคุมเครื่องยนต์ |
| K8 | เครื่องปรับอากาศ |
| K9 | — |
| K10 | สตาร์ทเตอร์2 |
แผงควบคุม
การกำหนดฟิวส์บนแผงหน้าปัด (2020)
| № | คำอธิบาย |
|---|---|
| F1 | โมดูลควบคุมร่างกาย 6 |
| F2 | ลิงค์วินิจฉัย / โมดูลเกตเวย์กลาง |
| F3 | ล็อคคอพวงมาลัยไฟฟ้า |
| F4 | — |
| F5 | โลจิสติกส์ |
| F6 | การทำความร้อน การระบายอากาศ และการปรับอากาศ |
| F7 | โมดูลควบคุมร่างกาย 3 |
| F8 | — |
| F9 | เบาะนั่งผู้โดยสารด้านหน้าแบบอุ่น |
| F10 | ถุงลมนิรภัย / เข็มขัดนิรภัย |
| F11 | — |
| F12 | เครื่องขยายเสียง |
| F13 | โมดูลควบคุมร่างกาย7 |
| F14 | เบาะนั่งคนขับอุ่น |
| F15 | แผงสวิตช์ธนาคาร |
| F 16 | ซันรูฟ |
| F17 | โมดูลควบคุมร่างกาย 1 |
| F18 | แผงหน้าปัด |
| F19 | — |
| F20 | ความบันเทิงที่เบาะหลัง |
| F21 | โมดูลควบคุมร่างกาย4 |
| F22 | ช่องเสียบข้อมูล Infotainment USB / Aux |
| F23 | โมดูลควบคุมร่างกาย2 |
| F24 | ที่ชาร์จ USB / การชาร์จแบบไร้สาย |
| F25 | ระบบช่วยจอด / การเลือกช่วงอิเล็กทรอนิกส์ |
| F26 | CIM |
| F27 | วีดีโอ |
| F28 | จอแสดงผลระบบทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ |
| F29 | วิทยุ |
| F30 | ปุ่มควบคุมการปรับพวงมาลัย |
| F31 | โมดูลควบคุมเบรกอิเล็กทรอนิกส์ บูสเตอร์เบรกไฟฟ้า |
| F32 | อินเวอร์เตอร์ AC DC |
| F33 | เบาะคนขับปรับไฟฟ้า |
| F34 | เบาะนั่งผู้โดยสารปรับไฟฟ้า |
| F35 | แหล่งจ่ายไฟแบตเตอรี่ I EC 1 |
| F36 | พวงมาลัยเพาเวอร์ไฟฟ้า |
| F37 | ความบันเทิงที่เบาะหลัง / การชาร์จ USB / โมดูลการชาร์จแบบไร้สาย |
| F38 | โมดูลควบคุมร่างกาย 8 |
| F39 | — |
| เซอร์กิตเบรกเกอร์ | |
| F40 | — |
| F41 | — |
| F42 | ปลั๊กไฟเสริม / ไฟแช็ก |
ช่องเก็บของด้านหลัง
โฆษณา โฆษณา
การกำหนดรีเลย์ในห้องด้านหลัง (2020)
| № | คำอธิบาย |
|---|---|
| F1 | — |
| F2 | แบตเตอรี่พ่วง 1 |
| F3 | มอเตอร์คาดเข็มขัดนิรภัยด้านคนขับ |
| F4 | พัดลมหลัง |
| F5 | ระบบควบคุมแรงขับด้านหลัง |
| F6 | มอเตอร์คาดเข็มขัดนิรภัยผู้โดยสาร |
| F7 | หน้าต่างขวา |
| F8 | ไล่ฝ้าด้านหลัง |
| F9 | หน้าต่างด้านซ้าย |
| F10 | — |
| F11 | รถพ่วงด้านหลัง |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | กล้อง/อะไหล่ |
| F18 | โมดูลรถพ่วง |
| F19 | เบาะนั่งระบายอากาศ |
| F21 | ขั้วต่อรถพ่วง |
| F22 | — |
| F23 | — |
| F24 | สวิตช์กระจกผู้โดยสาร |
| F25 | — |
| F26 | เบรกรถพ่วง |
| F27 | เบาะนั่งคนขับระบายอากาศ / เอว |
| F28 | อินพุตแบบพาสซีฟ / สตาร์ทแบบพาสซีฟ |
| F29 | — |
| F30 | ช่องระบายอากาศของตลับหมึก |
| F31 | — |
| F32 | กระจกอุ่น |
| F33 | — |
| F34 | โมดูลยกท้าย |
| F35 | โมดูลควบคุมระบบเชื้อเพลิง |
| F36 | เบาะนั่งผู้โดยสารระบายอากาศ / เอว |
| F38 | โมดูลหน้าต่าง |
| F39 | ปิดด้านหลัง |
| F40 | โมดูลที่นั่งหน่วยความจำ |
| F41 | เครื่องตรวจจับสถานะอัตโนมัติ |
| F42 | แบตเตอรี่พ่วง2 |
| F43 | — |
| F44 | — |
| F45 | มอเตอร์ประตูท้าย |
| F46 | เบาะนั่งด้านหลังแบบอุ่น |
| F47 | — |
| F48 | เซ็นเซอร์กระจกแตก |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | โมดูลระบบลดแรงสั่นสะเทือนแบบแอ็คทีฟ |
| F53 | โมดูลช่วยจอดด้านหลัง / วิดีโอ / USB / อะไหล่ |
| F54 | การคำนวณวัตถุภายนอก / การแจ้งเตือนโซนตาบอดด้านข้าง |
| F55 | — |
| F56 | รีโมทคอนโทรลอเนกประสงค์ / เซ็นเซอร์วัดปริมาณน้ำฝน |
| F57 | ป้องกันการโจรกรรม |
| เซอร์กิตเบรกเกอร์ | |
| CB1 | — |
| CB2 | — |
| CB3 | ปลั๊กไฟเสริมด้านหลัง |
| เรอเล | |
| K1 | — |
| K2 | — |
