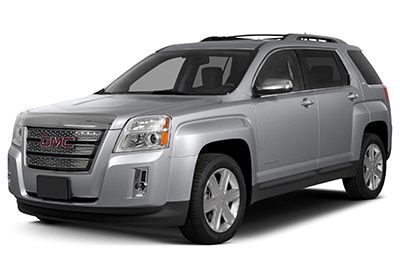

ในบทความนี้เราพิจารณา GMC Terrain รุ่นแรกที่ผลิตตั้งแต่ปี 2010 ถึง 2017 ที่นี่คุณจะได้พบกับแผนผังของกล่องฟิวส์ของ GMC Terrain 2010, 2011, 2012, 2013, 2014, 2015, 2016 และ 2017 รับข้อมูลเกี่ยวกับ ตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
ฟิวส์เลย์เอาต์ GMC Terrain 2010-2017
ฟิวส์ที่จุดบุหรี่ (ช่องเสียบไฟ) คือฟิวส์ # 13 (แหล่งจ่ายไฟเสริมด้านหน้า), # 17 (แหล่งจ่ายไฟเสริมด้านหลัง) ในกล่องฟิวส์และฟิวส์ # 27 (2010) หรือ # 26 (ตั้งแต่ปี 2011) (แหล่งจ่ายไฟสำหรับ อุปกรณ์เสริมด้านหลังทางออก) ในกล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
มีกล่องฟิวส์สองชุดในรถ: ชุดหนึ่งอยู่ในห้องเครื่องและอีกชุดหนึ่งอยู่ที่แผงหน้าปัด
แผงควบคุม
กล่องฟิวส์ของแผงหน้าปัดอยู่ที่แผงด้านข้างผู้โดยสารของคอนโซลกลางหลังฝาครอบ
หากต้องการเข้าถึง ให้เปิดประตูแผงฟิวส์ด้านผู้โดยสารโดยดึงออกด้านนอก
ห้องเครื่อง
กล่องฟิวส์ห้องเครื่องอยู่ที่ด้านคนขับของห้องเครื่อง
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2010
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง (2010)
| ชื่อ | การใช้งาน |
|---|---|
| ฟิวส์ J-Case | |
| 1 | พัดลมเย็น 1 |
| 2 | พัดลมเย็น2 |
| 3 | การไล่ฝ้าด้านหลัง |
| 4 | กระจกไฟฟ้า — ขวา |
| 5 | โมดูลที่นั่งหน่วยความจำ |
| 6 | เบาะไฟฟ้า — ซ้าย |
| 7 | แผงฟิวส์แผงหน้าปัด 1 |
| 8 | แผงฟิวส์แผงหน้าปัด 2 |
| 9 | ทางเข้า |
| ดิกซ์ | บูสเตอร์เบรค |
| 11 | ซันรูฟ |
| 12 | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 13 | แผงฟิวส์แผงหน้าปัด 3 |
| 14 | กระจกไฟฟ้า — ซ้าย |
| 15 | โมดูลระบบเบรกป้องกันล้อล็อก |
| มินิฟิวส์ | |
| 16 | แบตเตอรี่โมดูลควบคุมการส่ง |
| 17 | ไฟจอดรถพ่วง |
| 18 | แบตเตอรี่โมดูลควบคุมเครื่องยนต์ |
| 19 | กระจกอุ่น |
| 20 | ตัวอย่างด้านซ้าย |
| 21 | โมดูลยกท้าย |
| 22 | เอวไฟฟ้า |
| 23 | ตัวอย่างขวา |
| 24 | ช่องระบายอากาศของตลับหมึก |
| 25 | โมดูลมิเรอร์หน่วยความจำ |
| 26 | เซ็นเซอร์ควบคุมแบตเตอรี่ควบคุมแรงดันไฟฟ้า |
| 27 | ปลั๊กไฟสำหรับอุปกรณ์เสริมด้านหลัง |
| 28 | ที่ปัดน้ำฝน |
| 29 | ที่ปัดน้ำฝนกระจกหลัง |
| 30 | คอมเพรสเซอร์เครื่องปรับอากาศ |
| 31 | สลักหลัง |
| 32 | แตรรถยนต์ |
| 33 | ไฟสูงขวา |
| 34 | ไฟหลักด้านซ้าย |
| 35 | คอยล์จุดระเบิดสม่ำเสมอ |
| 36 | คอยล์จุดระเบิดคี่ |
| 37 | ที่ล้างกระจกหน้ารถ |
| 38 | ไฟตัดหมอกหน้า |
| 39 | เซ็นเซอร์ออกซิเจนหลังเครื่องฟอกไอเสีย |
| 40 | โมดูลควบคุมเครื่องยนต์ |
| 41 | เซ็นเซอร์ออกซิเจนเครื่องฟอกไอเสียล่วงหน้า |
| 42 | โมดูลควบคุมเกียร์ |
| 43 | กระจก |
| 44 | การเปิดโมดูลควบคุมแชสซี |
| 45 | สำรอง |
| 46 | โมดูลไดรฟ์ด้านหลัง |
| 47 | ลอจิกโมดูลยกท้าย |
| 48 | การจุดระเบิดของแผงฟิวส์ที่แผงหน้าปัด |
| 49 | ที่นั่งอุ่น — ด้านหน้า |
| 50 | โมดูลควบคุมแชสซี |
| 51 | โมดูลควบคุมเครื่องยนต์ |
| 52 | กล้องมองหลัง |
| มิดี้ฟิวส์ | |
| 53 | พวงมาลัยเพาเวอร์ไฟฟ้า |
| ไมโครรีเลย์ | |
| 54 | ไล่ฝ้าด้านหลัง |
| 55 | พัดลมระบายความร้อนต่ำ |
| 56 | ไฟหน้าไฟสูง |
| 57 | การควบคุมพัดลมระบายความร้อน |
| 58 | ตัวควบคุมการเปิด/ปิดที่ปัดน้ำฝน |
| 59 | คอมเพรสเซอร์เครื่องปรับอากาศ |
| 60 | ความเร็วปัดน้ำฝน |
| 61 | ไฟตัดหมอก |
| 62 | ระบบควบคุม |
| 63 | ทางเข้า |
| 64 | วิ่ง / เอลเวอร์ |
| มินิรีเลย์ | |
| 65 | พัดลมระบายความร้อนสูง |
| 66 | บูสเตอร์เบรค |
โฆษณา โฆษณา
แผงควบคุม
การกำหนดฟิวส์บนแผงหน้าปัด (2010)
| มินิฟิวส์ | การใช้งาน |
|---|---|
| 1 | บิน DM |
| 2 | สำรอง |
| 3 | สำรอง |
| 4 | โมดูลควบคุมร่างกาย 1 |
| 5 | สาระบันเทิง |
| 6 | โมดูลควบคุมร่างกาย7 |
| 7 | โมดูลควบคุมเสียงรบกวน |
| 8 | โมดูลควบคุมร่างกาย4 |
| 9 | วิทยุ |
| ดิกซ์ | SEO แบตเตอรี่ |
| 11 | โมดูลช่วยจอดรถด้านหลังแบบอัลตราโซนิก |
| 12 | การทำความร้อน การระบายอากาศ และคอยล์เครื่องปรับอากาศ |
| 13 | แหล่งจ่ายไฟเสริมด้านหน้า |
| 14 | การเปิดเครื่องทำความร้อน การระบายอากาศ และการปรับอากาศ |
| 15 | แสดง |
| 16 | โมดูลควบคุมร่างกาย 5 |
| 17 | แหล่งจ่ายไฟเสริมด้านหลัง |
| 18 | การจุดระเบิดแผงหน้าปัดแบบรวม |
| 19 | โมดูล PDI |
| 20 | โมดูลควบคุมร่างกาย 6 |
| 21 | พลังงานเสริมที่เก็บไว้สำหรับการอ้างอิง |
| 22 | จุดระเบิด SDM |
| 23 | สำรอง |
| 24 | สำรอง |
| 25 | PRNDL |
| 26 | สำรอง |
| 27 | สำรอง |
| 28 | สำรอง |
| 30 | โมดูลควบคุมร่างกาย 3 |
| 31 | เครื่องขยายเสียง |
| 32 | สวิตช์จุดระเบิดลอจิกแบบไม่ต่อเนื่อง |
| 33 | โมดูลการรวมการสื่อสาร |
| 34 | โมดูลควบคุมร่างกาย2 |
| 35 | แบตเตอรี่ HR |
| 36 | การเชื่อมต่อดาต้าลิงค์ |
| 37 | แบตเตอรี่แผงหน้าปัด |
| 38 | โมดูล IOS (ระบบตรวจจับผู้โดยสาร) |
| 39 | สำรอง |
| ฟิวส์ J-Case | |
| 29 | มอเตอร์พัดลมหน้า |
| 40 | โมดูลควบคุมร่างกาย 8 |
| เรอเล | |
| 41 | การบันทึกรีเลย์ |
| 42 | เลือกรีเลย์กำลังไฟเสริม |
2011, 2012
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2011, 2012)
| № | การใช้งาน |
|---|---|
| ฟิวส์ J-Case | |
| 1 | พัดลมเย็น 1 |
| 2 | พัดลมเย็น2 |
| 3 | บูสเตอร์เบรค |
| 4 | กระจกไฟฟ้า — ขวา |
| 5 | โมดูลที่นั่งหน่วยความจำ |
| 6 | เบาะไฟฟ้า — ซ้าย |
| 7 | แผงฟิวส์แผงหน้าปัด 1 |
| 8 | ไล่ฝ้าด้านหลัง |
| 9 | ทางเข้า |
| ดิกซ์ | มอเตอร์ปั๊มลม |
| 11 | แผงฟิวส์แผงหน้าปัด 2 |
| 12 | ซันรูฟ |
| 13 | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 14 | แผงฟิวส์แผงหน้าปัด 3 |
| 15 | กระจกไฟฟ้า — ซ้าย |
| 16 | โมดูลระบบเบรกป้องกันล้อล็อก |
| มินิฟิวส์ | |
| 17 | แบตเตอรี่โมดูลควบคุมการส่ง |
| 18 | ไฟจอดรถพ่วง |
| 19 | โซลินอยด์ปั๊มลม |
| 20 | แบตเตอรี่โมดูลควบคุมเครื่องยนต์ |
| 21 | ช่องระบายอากาศของตลับหมึก |
| 22 | ด้านซ้ายของรถพ่วง (ถ้ามีติดตั้ง) |
| 23 | โมดูลยกท้าย |
| 24 | เอวไฟฟ้า |
| 25 | ด้านขวาของรถพ่วง (ถ้ามีติดตั้ง) |
| 26 | ปลั๊กไฟสำหรับอุปกรณ์เสริมด้านหลัง |
| 27 | โมดูลมิเรอร์หน่วยความจำ |
| 28 | เซ็นเซอร์ควบคุมแบตเตอรี่ควบคุมแรงดันไฟฟ้า |
| 29 | ที่ปัดน้ำฝนกระจกหน้า |
| 30 | ที่ปัดน้ำฝนกระจกหลัง |
| 31 | คอมเพรสเซอร์เครื่องปรับอากาศ |
| 32 | สลักหลัง |
| 33 | กระจกอุ่น |
| 34 | แตรรถยนต์ |
| 35 | ไฟสูงขวา |
| 36 | ไฟหลักด้านซ้าย |
| 37 | คอยล์จุดระเบิดสม่ำเสมอ |
| 38 | คอยล์จุดระเบิดคี่ |
| 39 | ที่ล้างกระจกหน้ารถ |
| 40 | ไฟตัดหมอกหน้า |
| 41 | เซ็นเซอร์ออกซิเจนหลังเครื่องฟอกไอเสีย |
| 42 | โมดูลควบคุมเครื่องยนต์ |
| 43 | เซ็นเซอร์ออกซิเจนเครื่องฟอกไอเสียล่วงหน้า |
| 44 | โมดูลควบคุมเกียร์ |
| 45 | กระจก |
| 46 | การเปิดโมดูลควบคุมแชสซี |
| 47 | สำรอง |
| 48 | โมดูลไดรฟ์ด้านหลัง |
| 49 | ลอจิกโมดูลยกท้าย |
| 50 | การจุดระเบิดของแผงฟิวส์ที่แผงหน้าปัด |
| 51 | ที่นั่งอุ่น — ด้านหน้า |
| 52 | โมดูลควบคุมแชสซี |
| 53 | โมดูลควบคุมเครื่องยนต์ |
| 54 | กล้องมองหลัง |
| มิดี้ฟิวส์ | |
| 55 | พวงมาลัยเพาเวอร์ไฟฟ้า |
| ไมโครรีเลย์ | |
| 56 | โซลินอยด์ปั๊มลม |
| 57 | ไล่ฝ้าด้านหลัง |
| 58 | พัดลมระบายความร้อนต่ำ |
| 59 | ไฟแดง |
| 60 | การควบคุมพัดลมระบายความร้อน |
| 61 | ตัวควบคุมการเปิด/ปิดที่ปัดน้ำฝน |
| 62 | คอมเพรสเซอร์เครื่องปรับอากาศ |
| 63 | ไล่ฝ้าด้านหลัง |
| 64 | ความเร็วปัดน้ำฝน |
| 65 | ไฟตัดหมอก |
| 66 | ระบบควบคุม |
| 67 | ทางเข้า |
| 68 | วิ่ง / เอลเวอร์ |
| มินิรีเลย์ | |
| 69 | พัดลมระบายความร้อนสูง |
| 70 | มอเตอร์ปั๊มลม |
โฆษณา โฆษณา
แผงควบคุม
การจัดสรรฟิวส์ในแผงหน้าปัด (2011, 2012)
| มินิฟิวส์ | การใช้งาน |
|---|---|
| 1 | บิน DM |
| 2 | สำรอง |
| 3 | สำรอง |
| 4 | โมดูลควบคุมร่างกาย 1 |
| 5 | สาระบันเทิง |
| 6 | โมดูลควบคุมร่างกาย7 |
| 7 | โมดูลควบคุมเสียงรบกวน |
| 8 | โมดูลควบคุมร่างกาย4 |
| 9 | วิทยุ |
| ดิกซ์ | สั่งซื้อแบตเตอรี่อุปกรณ์พิเศษ |
| 11 | โมดูลช่วยจอดรถด้านหลังแบบอัลตราโซนิก |
| 12 | การทำความร้อน การระบายอากาศ และคอยล์เครื่องปรับอากาศ |
| 13 | แหล่งจ่ายไฟเสริมด้านหน้า |
| 14 | การเปิดเครื่องทำความร้อน การระบายอากาศ และการปรับอากาศ |
| 15 | แสดง |
| 16 | โมดูลควบคุมร่างกาย 5 |
| 17 | แหล่งจ่ายไฟเสริมด้านหลัง |
| 18 | การจุดระเบิดแผงหน้าปัดแบบรวม |
| 19 | โมดูลอินเทอร์เฟซอุปกรณ์ส่วนบุคคล |
| 20 | โมดูลควบคุมร่างกาย 6 |
| 21 | คำสั่งอุปกรณ์พิเศษ กำลังอุปกรณ์เสริมที่เก็บไว้ |
| 22 | การเปิดโมดูลการตรวจจับและวินิจฉัย |
| 23 | สำรอง |
| 24 | สำรอง |
| 25 | ตัวแสดงตำแหน่งคันเกียร์เกียร์ |
| 26 | สำรอง |
| 27 | สำรอง |
| 28 | สำรอง |
| 30 | โมดูลควบคุมร่างกาย 3 |
| 31 | เครื่องขยายเสียง |
| 32 | สวิตช์จุดระเบิดลอจิกแบบไม่ต่อเนื่อง |
| 33 | โมดูลการรวมการสื่อสาร |
| 34 | โมดูลควบคุมร่างกาย2 |
| 35 | แบตเตอรี่โมดูลตรวจจับและวินิจฉัย |
| 36 | การเชื่อมต่อดาต้าลิงค์ |
| 37 | แบตเตอรี่แผงหน้าปัด |
| 38 | ระบบตรวจจับผู้โดยสาร |
| 39 | สำรอง |
| ฟิวส์ J-Case | |
| 29 | มอเตอร์พัดลมหน้า |
| 40 | โมดูลควบคุมร่างกาย 8 |
| เรอเล | |
| 41 | รีเลย์โลจิสติก (ถ้ามีติดตั้ง) |
| 42 | เลือกรีเลย์กำลังไฟเสริม |
2556 2557 2558 2559
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2556-2559)
| № | การใช้งาน |
|---|---|
| ฟิวส์ J-Case | |
| 1 | พัดลมเย็น 1 |
| 2 | พัดลมเย็น2 |
| 3 | บูสเตอร์เบรค |
| 4 | กระจกไฟฟ้า — ขวา |
| 5 | โมดูลที่นั่งหน่วยความจำ |
| 6 | เบาะไฟฟ้า — ซ้าย |
| 7 | แผงฟิวส์แผงหน้าปัด 1 |
| 8 | ไล่ฝ้าด้านหลัง |
| 9 | ทางเข้า |
| ดิกซ์ | มอเตอร์ปั๊มลม |
| 11 | แผงฟิวส์แผงหน้าปัด 2 |
| 12 | ซันรูฟ |
| 13 | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 14 | แผงฟิวส์แผงหน้าปัด 3 |
| 15 | กระจกไฟฟ้า — ซ้าย |
| 16 | โมดูลระบบเบรกป้องกันล้อล็อก |
| 77 | เบาะไฟฟ้า — ขวา |
| มินิฟิวส์ | |
| 17 | แบตเตอรี่โมดูลควบคุมการส่ง |
| 18 | ไฟจอดรถพ่วง |
| 19 | โซลินอยด์ปั๊มลม |
| 20 | แบตเตอรี่โมดูลควบคุมเครื่องยนต์ |
| 21 | ช่องระบายอากาศของตลับหมึก |
| 22 | ด้านซ้ายของรถพ่วง (ถ้ามีติดตั้ง) |
| 23 | โมดูลยกท้าย |
| 24 | เอวไฟฟ้า |
| 25 | ด้านขวาของรถพ่วง (ถ้ามีติดตั้ง) |
| 26 | ปลั๊กไฟสำหรับอุปกรณ์เสริมด้านหลัง |
| 27 | โมดูลมิเรอร์หน่วยความจำ |
| 28 | เซ็นเซอร์ควบคุมแบตเตอรี่ควบคุมแรงดันไฟฟ้า |
| 29 | ที่ปัดน้ำฝนกระจกหน้า |
| 30 | ที่ปัดน้ำฝนกระจกหลัง |
| 31 | คอมเพรสเซอร์เครื่องปรับอากาศ |
| 32 | สลักหลัง |
| 33 | กระจกอุ่น |
| 34 | แตรรถยนต์ |
| 35 | ไฟสูงขวา |
| 36 | ไฟหลักด้านซ้าย |
| 37 | คอยล์จุดระเบิดสม่ำเสมอ |
| 38 | คอยล์จุดระเบิดคี่ |
| 39 | ที่ล้างกระจกหน้ารถ |
| 40 | ไฟตัดหมอกหน้า |
| 41 | เซ็นเซอร์ออกซิเจนหลังเครื่องฟอกไอเสีย |
| 42 | โมดูลควบคุมเครื่องยนต์ |
| 43 | เซ็นเซอร์ออกซิเจนเครื่องฟอกไอเสียล่วงหน้า |
| 44 | โมดูลควบคุมเกียร์ |
| 45 | กระจก |
| 46 | การจุดระเบิดของโมดูลควบคุมระบบเชื้อเพลิง |
| 47 | สำรอง |
| 48 | โมดูลไดรฟ์ด้านหลัง |
| 49 | ลอจิกโมดูลยกท้าย |
| 50 | การจุดระเบิดของแผงฟิวส์ที่แผงหน้าปัด |
| 51 | ที่นั่งอุ่น — ด้านหน้า |
| 52 | โมดูลควบคุมแชสซี |
| 53 | โมดูลควบคุมเครื่องยนต์ |
| 54 | กล้องมองหลัง |
| 78 | ไม้ขนส่งผู้โดยสาร |
| มิดี้ฟิวส์ | |
| 55 | พวงมาลัยเพาเวอร์ไฟฟ้า |
| ไมโครรีเลย์ | |
| 56 | โซลินอยด์ปั๊มลม |
| 57 | ไล่ฝ้าด้านหลัง |
| 58 | พัดลมระบายความร้อนต่ำ |
| 59 | ไฟแดง |
| 60 | การควบคุมพัดลมระบายความร้อน |
| 61 | ที่ปัดน้ำฝนเปิดใช้งาน / การควบคุม OIT |
| 62 | คอมเพรสเซอร์เครื่องปรับอากาศ |
| 63 | ไล่ฝ้าด้านหลัง |
| 64 | ความเร็วปัดน้ำฝน |
| 65 | ไฟตัดหมอก |
| 66 | ระบบควบคุม |
| 67 | ทางเข้า |
| 68 | วิ่ง / เอลเวอร์ |
| มินิรีเลย์ | |
| 69 | พัดลมระบายความร้อนสูง |
| 70 | มอเตอร์ปั๊มลม |
โฆษณา โฆษณา
แผงควบคุม
การจัดสรรฟิวส์ให้กับแผงหน้าปัด (2013-2016)
| มินิฟิวส์ | การใช้งาน |
|---|---|
| 1 | การไล่ระดับพวงมาลัย |
| 2 | สำรอง |
| 3 | สำรอง |
| 4 | โมดูลควบคุมร่างกาย 1 |
| 5 | สาระบันเทิง |
| 6 | โมดูลควบคุมร่างกาย7 |
| 7 | โมดูลควบคุมเสียงรบกวน |
| 8 | โมดูลควบคุมร่างกาย4 |
| 9 | วิทยุ |
| ดิกซ์ | สำรอง |
| 11 | โมดูลช่วยจอดรถด้านหลังแบบอัลตราโซนิก |
| 12 | การทำความร้อน การระบายอากาศ และคอยล์เครื่องปรับอากาศ |
| 13 | แหล่งจ่ายไฟเสริมด้านหน้า |
| 14 | การเปิดเครื่องทำความร้อน การระบายอากาศ และการปรับอากาศ |
| 15 | แสดง |
| 16 | โมดูลควบคุมร่างกาย 5 |
| 17 | แหล่งจ่ายไฟเสริมด้านหลัง |
| 18 | การจุดระเบิดแผงหน้าปัดแบบรวม |
| 19 | ที่เปิดประตูโรงรถอเนกประสงค์ |
| 20 | โมดูลควบคุมร่างกาย 6 |
| 21 | สำรอง |
| 22 | การเปิดโมดูลการตรวจจับและวินิจฉัย |
| 23 | กล้องหน้า |
| 24 | สำรอง |
| 25 | ตัวแสดงตำแหน่งคันเกียร์เกียร์ |
| 26 | สำรอง |
| 27 | สำรอง |
| 28 | สำรอง |
| 30 | โมดูลควบคุมร่างกาย 3 |
| 31 | เครื่องขยายเสียง |
| 32 | สวิตช์จุดระเบิดลอจิกแบบไม่ต่อเนื่อง |
| 33 | โมดูลการรวมการสื่อสาร |
| 34 | โมดูลควบคุมร่างกาย2 |
| 35 | แบตเตอรี่โมดูลตรวจจับและวินิจฉัย |
| 36 | การเชื่อมต่อดาต้าลิงค์ |
| 37 | แบตเตอรี่แผงหน้าปัด |
| 38 | ระบบตรวจจับผู้โดยสาร |
| 39 | สำรอง |
| ฟิวส์ J-Case | |
| 29 | มอเตอร์พัดลมหน้า |
| 40 | โมดูลควบคุมร่างกาย 8 |
| เรอเล | |
| 41 | รีเลย์โลจิสติก (ถ้ามีติดตั้ง) |
| 42 | เลือกรีเลย์กำลังไฟเสริม |
2017
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง (2017)
| № | การใช้งาน |
|---|---|
| 1 | พัดลมระบายความร้อน 1 |
| 2 | พัดลมระบายความร้อน2 |
| 3 | บูสเตอร์เบรค |
| 4 | กระจกไฟฟ้าทรงตรง |
| 5 | โมดูลที่นั่งหน่วยความจำ |
| 6 | เบาะไฟฟ้าซ้าย |
| 7 | แผงฟิวส์แผง 1 |
| 8 | ไล่ฝ้าด้านหลัง |
| 9 | ทางเข้า |
| ดิกซ์ | มอเตอร์ปั๊มลม |
| 11 | แผงฟิวส์แผง2 |
| 12 | ซันรูฟ |
| 13 | ปั๊ม ABS |
| 14 | แผงฟิวส์แผงหน้าปัด 3 |
| 15 | กระจกไฟฟ้าซ้าย |
| 16 | โมดูลABS |
| 17 | แบตเตอรี่โมดูลควบคุมการส่ง |
| 18 | ไฟจอดรถพ่วง |
| 19 | โซลินอยด์ปั๊มลม |
| 20 | แบตเตอรี่โมดูลควบคุมเครื่องยนต์ |
| 21 | ช่องระบายอากาศของตลับหมึก |
| 22 | ด้านซ้ายของรถพ่วง (ถ้ามีติดตั้ง) |
| 23 | โมดูลยกท้าย |
| 24 | เอวไฟฟ้า |
| 25 | ด้านขวาของรถพ่วง (ถ้ามีติดตั้ง) |
| 26 | ปลั๊กไฟเสริมด้านหลัง |
| 27 | โมดูลมิเรอร์หน่วยความจำ |
| 28 | เซ็นเซอร์ควบคุมแบตเตอรี่ควบคุมแรงดันไฟฟ้า |
| 29 | ที่ปัดน้ำฝนกระจกหน้า |
| 30 | ที่ปัดน้ำฝนกระจกหลัง |
| 31 | เครื่องปรับอากาศ |
| 32 | สลักหลัง |
| 33 | กระจกอุ่น |
| 34 | แตรรถยนต์ |
| 35 | ไฟสูงขวา |
| 36 | ไฟหลักด้านซ้าย |
| 37 | คอยล์จุดระเบิด — เหมือนกัน |
| 38 | คอยล์จุดระเบิด — คี่ |
| 39 | ที่ล้างกระจกหน้ารถ |
| 40 | ไฟตัดหมอกหน้า (ถ้ามีติดตั้ง) |
| 41 | เซ็นเซอร์หลังเครื่องฟอกไอเสีย 02 |
| 42 | โมดูลควบคุมเครื่องยนต์ |
| 43 | เซ็นเซอร์ล่วงหน้าตัวเร่งปฏิกิริยา 02 |
| 44 | โมดูลควบคุมเกียร์ |
| 45 | กระจก |
| 46 | โมดูลควบคุมระบบเชื้อเพลิง / ระบบจุดระเบิด |
| 47 | — |
| 48 | โมดูลไดรฟ์ด้านหลัง |
| 49 | ลอจิกโมดูลยกท้าย |
| 50 | บล็อกฟิวส์ / การจุดระเบิดแผงหน้าปัด |
| 51 | เบาะนั่งด้านหน้าแบบอุ่น |
| 52 | โมดูลควบคุมระบบเชื้อเพลิง |
| 53 | โมดูลควบคุมเครื่องยนต์ |
| 54 | กล้องถอยหลัง |
| 55 | พวงมาลัยเพาเวอร์ไฟฟ้า |
| 56 | โซลินอยด์ปั๊มลม |
| 57 | เซอร์โวเบรค |
| 58 | พัดลมระบายความร้อน — ต่ำ |
| 59 | ไฟแดง |
| 60 | การควบคุมพัดลมระบายความร้อน |
| 61 | ตัวควบคุมการเปิด/ปิดที่ปัดน้ำฝน |
| 62 | เครื่องปรับอากาศ |
| 63 | ไล่ฝ้าด้านหลัง |
| 64 | ความเร็วปัดน้ำฝน |
| 65 | ไฟตัดหมอก |
| 66 | ระบบควบคุม |
| 67 | ทางเข้า |
| 68 | วิ่ง / เอลเวอร์ |
| 69 | พัดลมไอเย็น — สูง |
| 70 | มอเตอร์ปั๊มลม |
| 77 | เบาะไฟฟ้าขวา |
| 78 | รองรับเอวผู้โดยสาร |
โฆษณา โฆษณา
แผงควบคุม
การจัดสรรฟิวส์ในแผงหน้าปัด (2017)
| มินิฟิวส์ | การใช้งาน |
|---|---|
| 1 | การไล่ระดับพวงมาลัย |
| 2 | — |
| 3 | — |
| 4 | โมดูลควบคุมร่างกาย 1 |
| 5 | สาระบันเทิง |
| 6 | โมดูลควบคุมร่างกาย7 |
| 7 | โมดูลควบคุมเสียงรบกวน |
| 8 | โมดูลควบคุมร่างกาย4 |
| 9 | วิทยุ |
| ดิกซ์ | — |
| 11 | โมดูลช่วยจอดด้านหลัง |
| 12 | HVAC / แบตเตอรี่ |
| 13 | แหล่งจ่ายไฟเสริมด้านหน้า |
| 14 | HVAC / จุดระเบิด |
| 15 | แสดง |
| 16 | โมดูลควบคุมร่างกาย 5 |
| 17 | กำลังเสริมด้านหลัง |
| 18 | แผงหน้าปัด / ระบบจุดระเบิด |
| 19 | ที่เปิดประตูโรงรถอเนกประสงค์ |
| 20 | โมดูลควบคุมร่างกาย 6 |
| 21 | — |
| 22 | โมดูลตรวจจับ / วินิจฉัย / จุดระเบิด |
| 23 | กล้องหน้า |
| 24 | — |
| 25 | ตัวแสดงตำแหน่งคันเกียร์เกียร์ |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | มอเตอร์โบลเวอร์หน้า |
| 30 | โมดูลควบคุมร่างกาย 3 |
| 31 | เครื่องขยายเสียง |
| 32 | สวิตช์จุดระเบิดลอจิกแบบไม่ต่อเนื่อง |
| 33 | โมดูลการรวมการสื่อสาร |
| 34 | โมดูลควบคุมร่างกาย2 |
| 35 | แบตเตอรี่โมดูลตรวจจับและวินิจฉัย |
| 36 | การเชื่อมต่อดาต้าลิงค์ |
| 37 | แบตเตอรี่แผงหน้าปัด |
| 38 | โมดูลระบบตรวจจับผู้โดยสาร |
| 39 | — |
| 40 | โมดูลควบคุมร่างกาย 8 |
| 41 | รีเลย์โลจิสติก (ถ้ามีติดตั้ง) |
| 42 | เลือกอุปกรณ์เสริมรีเลย์ไฟฟ้าแล้ว |
