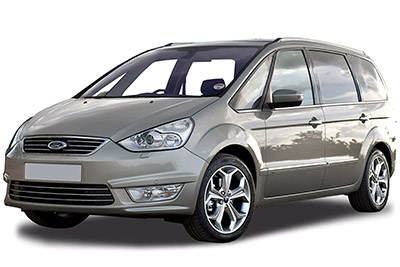

ในบทความนี้เราจะพิจารณา Ford Galaxy รุ่นที่สองและ Ford S-MAX รุ่นแรกที่ผลิตตั้งแต่ปี 2549 ถึง 2558 คุณจะพบแผนผังของกล่องฟิวส์ของ Ford Galaxy และ S-MAX ปี 2549, 2550, 2551 , 2009, 2010, 2011, 2012, 2013 และ 2014 , รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
โครงร่างฟิวส์ Ford S-MAX และ Ford Galaxy (2006-2014)
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า): F7 (ที่จุดบุหรี่) ในกล่องฟิวส์ที่แผงหน้าปัด และ FA6 (ปลั๊กไฟเสริม) ในกล่องฟิวส์ท้ายรถ
กล่องฟิวส์ภายใน
ตำแหน่งกล่องฟิวส์
แผงฟิวส์อยู่ใต้ช่องเก็บของ (บีบคลิปยึดเพื่อปลดฝาครอบ ถอดฝาครอบออก หมุนลูกบิด 90 องศา แล้วปล่อยกล่องฟิวส์ออกจากฐานยึด ลดฝาครอบลงที่ช่องเก็บของหน้ารถ ฟิวส์และดึงออก ต่อคุณ).
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การกำหนดฟิวส์บนแผงหน้าปัด
| № | แอมพลิ | คำอธิบาย |
|---|---|---|
| F1 | 7.5A | โมดูลพวงมาลัย |
| F2 | 5A | กลุ่ม |
| F3 | 10A | โคมไฟในร่ม |
| F4 | 5A | เครื่องทำให้เคลื่อนที่ไม่ได้ |
| F5 | 7.5A | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ (ACC) |
| F6 | 5A | เซ็นเซอร์วัดปริมาณน้ำฝน |
| F7 | 20A | ไฟแช็ก |
| F8 | 10A | กำลังปลดแผ่นปิดเติมน้ำมันเชื้อเพลิง |
| F9 | 15A | ที่ฉีดน้ำกระจกหน้า-หลัง |
| F10 | 15A | ที่ล้างกระจกหน้า |
| F11 | 10A | อุปกรณ์ปลดล็อคช่องเก็บสัมภาระ |
| F12 | 10A | ตัวล็อคฝาปิดช่องเติมน้ำมันเชื้อเพลิง |
| F13 | 20A | ปั๊มน้ำมันเชื้อเพลิง |
| F13 | 7.5A | ปั๊มน้ำมันเชื้อเพลิง (2.2 ลิตร Duratorq-TDCi Stage V) |
| F14 | 5A | เครื่องรับความถี่ระยะไกล, เครื่องตรวจจับความเคลื่อนไหวในร่ม |
| F15 | 5A | สวิตช์จุดระเบิด |
| F 16 | 5A | ไซเรนแบตเตอรี่สำรอง (ระบบเตือนภัย), OBD II (การวินิจฉัยคอมพิวเตอร์ออนบอร์ด) |
| F17 | 5A | ตัวกระตุ้นการสั่นสะเทือนของพวงมาลัย |
| F18 | 10A | แหล่งจ่ายไฟ SRS (ถุงลมนิรภัย) |
| F19 | 7.5A | ABS, เซ็นเซอร์อัตราการเลี้ยว (ESP), เบรกจอดรถแบบไฟฟ้า (EPB), กำลังคันเร่ง |
| F20 | 7.5A | แหล่งจ่ายไฟอิเล็กทรอนิกส์, ฟิวส์อิเล็กทรอนิกส์, กระจกมองหลังตัดแสงอัตโนมัติ, ระบบเตือนการออกจากเลน |
| F21 | 15A | แหล่งจ่ายไฟวิทยุ |
| F22 | 5A | สวิตซ์ไฟเบรค |
| F23 | 20A | ซันรูฟ |
| F24 | 5A | จัดหาโมดูลเครื่องปรับอากาศและชุดคอพวงมาลัย |
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในห้องเครื่อง
| № | แอมพลิ | คำอธิบาย |
|---|---|---|
| F1 | 10A หรือ 15A | โมดูลควบคุมการส่ง (AWF21 — 10A; MPS6 — 15A) |
| F2 | 5A | การตรวจสอบหัวเทียน (เครื่องยนต์ดีเซล) |
| F2 | 5A | การตรวจสอบหัวเทียนเรืองแสง (2.0L Duratorq-TDCi Stage V และ 2.2L Duratorq-TDCi Stage V) |
| F3 | 70A | พัดลมระบายความร้อนมอเตอร์ — พัดลมคู่ (2.3L Duratec-HE และ 2.2L Duratorq-TDCi อัตโนมัติ) |
| F3 | 80A | พวงมาลัยเพาเวอร์ไฮดรอลิก (EHPAS) (1.6 ลิตร EcoBoost SCTi, 2.0 ลิตร EcoBoost SCTi, 1.6 ลิตร Duratorq-TDCi Stage V และ 2.0 ลิตร Duratorq-TDCi Stage V) |
| F4 | 60A | ปลั๊กเรืองแสง |
| F5 | 60A | พัดลมระบายความร้อนเครื่องยนต์ (1.6 L Duratorq-TDCi, 2.0 L Duratorq-TDCi, 2.0 L Duratorq-TDCi Stage V, 2.2 L Duratorq-TDCi manual, 2.0 L Duratec-HE, 2 .3 L Duratec-HE และ 2.0 L EcoBoost SCTi) |
| F5 | 70A | พัดลมระบายความร้อนเครื่องยนต์ — พัดลมคู่ (1.6L EcoBoost SCTi) |
| F6 | 7.5A | เซ็นเซอร์ HEGO (1.6 ลิตร Duratorq-TDCi) |
| F6 | 10A | เซ็นเซอร์ HEGO, เซ็นเซอร์ CMS, เซ็นเซอร์ออกซิเจน (การจัดการเครื่องยนต์) |
| F6 | 20A | หัวเทียนเรืองแสง (2.0L Duratorq-TDCi Stage V และ 2.2L Duratorq-TDCi Stage V) |
| F7 | 5A | คอยล์รีเลย์ |
| F8 | 10A | โมดูลควบคุมระบบส่งกำลัง, หน่วยวัดแสงน้ำมันเชื้อเพลิง, เซ็นเซอร์ MAF, วาล์วควบคุมแรงดันรางเชื้อเพลิง (การจัดการเครื่องยนต์) |
| F8 | 20A | โมดูลควบคุมระบบส่งกำลัง (2.0L EcoBoost SCTi และ 2.0L Duratorq-TDCi Stage V) |
| F8 | 15A | โมดูลควบคุมระบบส่งกำลัง (1.6 ลิตร EcoBoost SCTi, 1.6 ลิตร Duratorq-TDCi และ 2.2 ลิตร Duratorq-TDCi Stage V) |
| F9 | 10A | เซ็นเซอร์ MAF, หัวฉีดน้ำมันเชื้อเพลิง (การจัดการเครื่องยนต์) |
| F9 | 5A | สเปรย์ปั๊มเชื้อเพลิง (2.0L Duratorq-TDCi Stage V) |
| F9 | 7.5A | เซ็นเซอร์ MAF, วาล์วบายพาส EGR, เครื่องสร้างไอปั๊มเชื้อเพลิง (2.2L Duratorq-TDCi Stage V) (การจัดการเครื่องยนต์) |
| F9 | 7.5A | วาล์วไล่แก๊ส, เซ็นเซอร์ TMAF, บานประตูหน้าต่างแบบแอ็คทีฟ, วาล์วบายพาส, คอยล์รีเลย์, การทำงานเสริมของปั๊มน้ำ (EcoBoost SCTi 1.6 ลิตร) |
| F10 | 10A | โมดูลควบคุมเครื่องยนต์ (2.0L Duratorq-TDCi) |
| F10 | 7.5A | การทำงานเสริม ปั๊มน้ำ (1.6L EcoBoost SCTi) |
| F11 | 10A | วาล์ว PCV, วาล์ว VCV, น้ำในเซ็นเซอร์เชื้อเพลิง, วาล์วไล่เสียง, วาล์วควบคุมกระแสน้ำวน, วาล์วไอดีแบบปรับได้, วาล์ว EGR, วาล์วควบคุมน้ำมัน IVVT (การจัดการเครื่องยนต์) เซ็นเซอร์ T.MAF, วาล์วปรับเวลาไอเสียแบบปรับได้, ชัตเตอร์กระจังหน้าแบบแอ็คทีฟ, วาล์วล้างกระป๋อง วาล์วควบคุมเทอร์โบ เกทเกท (การจัดการเครื่องยนต์) |
| F11 | 10A | วาล์วควบคุมเทอร์โบ, เซ็นเซอร์ MAF, ชัตเตอร์กระจังหน้าแบบแอ็คทีฟ, วาล์ว EGR, วาล์ว VCV (1.6L Duratorq-TDCi) |
| F11 | 5A | เซ็นเซอร์ MAF, น้ำในเซ็นเซอร์เชื้อเพลิง, ชัตเตอร์กระจังหน้าแบบแอ็คทีฟ, วาล์ววัดแสงไอดี (2.0L Duratorq-TDCi Stage V) |
| F11 | 7.5A | แรงดันรางเชื้อเพลิง, หน่วยวัดแสงน้ำมันเชื้อเพลิง, ชัตเตอร์กระจังหน้าแบบแอ็คทีฟ (2.2 L Duratorq-TDCi Stage V) |
| F11 | 10A | วาล์วควบคุมเทอร์โบ, วาล์วปรับเวลาไอดีแบบปรับได้, วาล์วตั้งเวลาไอเสียแบบปรับได้, วาล์วล้างคาร์ทริดจ์, วาล์วบายพาสไฟฟ้า (1.6L EcoBoost SCTi) |
| F12 | 10A | คอยล์บนปลั๊ก; วาวล์ล้างกระป๋อง, สวิตซ์แรงดันพวงมาลัยเพาเวอร์ (การจัดการเครื่องยนต์) |
| F12 | 10A | คันเร่ง EGR, ระบบควบคุมเทอร์โบแปรผัน (2.0L Duratorq-TDCi) |
| F12 | 5A | คอยล์รีเลย์ (2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi Stage V และ 1.6L Duratorq-TDCi) |
| F12 | 15A | คอยล์จุดระเบิด (EcoBoost SCTi 1.6 ลิตร และ EcoBoost SCTi 2.0 ลิตร) |
| F13 | 15A | เครื่องปรับอากาศ |
| F14 | 15A | เครื่องทำความร้อนตัวกรองดีเซล (2.0 L Duratorq-TDCi, 2.0 L Duratorq-TDCi Stage V และ 1.6 L Duratorq-TDCi) |
| F14 | 10A | Capteurs HEGO (2,2L Duratorq-TDCi Stage V) |
| F15 | 40A | รีเลย์สตาร์ท |
| F 16 | 80A | เครื่องทำความร้อนช่วยดีเซล (PTC) |
| F17 | 60A | แหล่งจ่ายไฟกลางสำหรับกล่องฟิวส์ A |
| F18 | 60A | แหล่งจ่ายไฟกลางสำหรับกล่องฟิวส์ B |
| F19 | 60A | แหล่งจ่ายไฟสำหรับกล่องฟิวส์ด้านหลัง C |
| F20 | 60A | กล่องฟิวส์หลังของพาวเวอร์ซัพพลาย D |
| F21 | 30A | VQM/ไม่ใช่ VQM : คลัสเตอร์/เสียง/AC/FLR |
| F22 | 30A | โมดูลปัดน้ำฝน |
| F23 | 25A | อุ่นกระจกหลัง |
| F24 | 30A | ที่ล้างไฟหน้า |
| F25 | 30A | วาล์ว ABS |
| F26 | 40A | ปั๊ม ABS |
| F27 | 25A | น้ำมันทำความร้อน |
| F28 | 40A | พัดลมฮีตเตอร์ |
| F29 | – | ไม่ได้ใช้ |
| F30 | 5A | พาวเวอร์ซัพพลาย ABS 30 |
| F31 | 15A | แตรรถยนต์ |
| F32 | 5A | การทำความร้อนด้วยน้ำมัน — รีโมทคอนโทรล |
| F33 | 5A | โมดูลสวิตช์ไฟ คอยล์กล่องฟิวส์ห้องเครื่อง |
| F34 | 40A | กระจกบังลมอุ่น (ด้านซ้าย) |
| F35 | 40A | กระจกบังลมอุ่น (ด้านขวา) |
| F36 | 15A | ที่ปัดน้ำฝนด้านหลัง 15 พาวเวอร์ซัพพลาย |
| F37 | 7.5A | หัวฉีดน้ำล้างกระจกหน้าแบบอุ่น / FLR + FSM KL15 |
| F38 | 10A | ฟลักซ์ PCM/TCM/EHPAS 15 |
| F39 | 15A | ระบบไฟส่องสว่างด้านหน้าแบบปรับได้ (AFS) |
| F40 | 5A | โมดูลอัพเกรดไฟหน้า / AFS |
| F41 | 20A | แผงควบคุม |
| F42 | 5A | IP ของคลัสเตอร์ |
| F43 | 15A | โมดูลเสียง/BVC/โมดูล DAB |
| F44 | 5A | AC อัตโนมัติ / AC แบบแมนนวล |
| F45 | 5A | FLR (เริ่มหยุด) |
กล่องฟิวส์ช่องเก็บสัมภาระ
ตำแหน่งกล่องฟิวส์
อยู่ด้านหลังฝาครอบด้านซ้ายของช่องด้านหลัง
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในห้องบรรจุ
| № | แอมพลิ | คำอธิบาย |
|---|---|---|
| FA1 | 25A | โมดูลประตู (หน้าซ้าย) (กระจกมองข้างขึ้น/ลง, เซ็นทรัลล็อค, กระจกพับไฟฟ้า, กระจกอุ่น) |
| FA2 | 25A | โมดูลประตู (ด้านหน้าขวา) (กระจกมองข้างขึ้น/ลง, เซ็นทรัลล็อค, กระจกพับไฟฟ้า, กระจกอุ่น) |
| FA3 | 25A | โมดูลประตู (ด้านหลังซ้าย) (หน้าต่างขึ้น / ลง) |
| FA4 | 25A | โมดูลประตู (ด้านหลังขวา) (หน้าต่างขึ้น / ลง) |
| FA5 | 10A | ล็อคด้านหลัง (ไม่มีโมดูลประตูด้านหลัง) |
| FA6 | 15A | ปลั๊กไฟเสริม |
| FA7 | 5A | คอยล์รีเลย์ |
| FA8 | 20A | โมดูลรถยนต์ไร้กุญแจ |
| FA9 | 5A | คอยล์รีเลย์ VQM (Start Stop) |
| FA10 | — | ไม่ได้ใช้ |
| FA11 | 20A | อุปกรณ์เสริม โมดูลรถพ่วง |
| FA12 | 30A | เบาะคนขับไฟฟ้า |
| FB1 | 15A | ระบบตาบอด |
| FB2 | 15A | โมดูลช่วงล่าง |
| FB3 | 15A | เบาะนั่งคนขับอุ่น |
| FB4 | 15A | เบาะนั่งผู้โดยสารด้านหน้าแบบอุ่น |
| FB5 | – | ไม่ได้ใช้ |
| FB6 | 10A | แอร์หลัง |
| FB7 | – | ไม่ได้ใช้ |
| FB8 | 5A | ระบบช่วยจอดรถ BLIS |
| FB9 | 30A | เบาะนั่งผู้โดยสารตอนหน้าไฟฟ้า |
| FB10 | 10A | แตรสัญญาณกันขโมย |
| FB11 | – | ไม่ได้ใช้ |
| FB12 | – | ไม่ได้ใช้ |
| FC1 | 7.5A | กระจกไฟฟ้า |
| FC2 | 30A | เบรกมือไฟฟ้า (EPB) |
| FC3 | 30A | เบรกมือไฟฟ้า (EPB) |
| FC4 | 10A | แอร์หลัง |
| FC5 | 20A | รถยนต์ไร้กุญแจ |
| FC6 | 20A | พัดลมแอร์หลัง |
| FC7 | 5A | โมดูลฟังก์ชันหน่วยความจำที่นั่ง |
| FC8 | 7.5A | ระบบความบันเทิงที่เบาะหลัง / ที่เปลี่ยนแผ่นซีดี |
| FC9 | 20A | เครื่องขยายเสียง |
| FC10 | 10A | โซนี่ ออดิโอไฟล์ |
| FC11 | – | ไม่ได้ใช้ |
| FC12 | – | ไม่ได้ใช้ |
