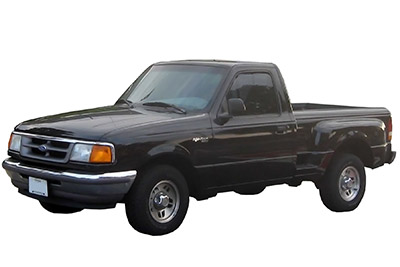

ในบทความนี้ เราจะพิจารณา Ford Ranger รุ่นที่สอง ซึ่งผลิตตั้งแต่ปี 1995 ถึง 1997 ที่นี่คุณจะได้พบกับไดอะแกรมกล่องฟิวส์ของ Ford Ranger 1995, 1996 และ 1997 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ที่ด้านในรถ และเรียนรู้ วิธีการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
ชุดฟิวส์ Ford Ranger 1995-1997
ฟิวส์ที่จุดบุหรี่ของ Ford Ranger (ปลั๊กไฟ) คือฟิวส์ # 17 ในกล่องฟิวส์แผงหน้าปัด
กล่องฟิวส์ภายใน
ตำแหน่งกล่องฟิวส์
แผงฟิวส์อยู่ด้านหลังฝาครอบด้านซ้ายของแดชบอร์ด
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์บนแผงหน้าปัด
| № | กระแสไฟ | คำอธิบาย |
|---|---|---|
| 1 | 7.5A | กระจกไฟฟ้า |
| 2 | — | เปิด |
| 3 | 15A | ไฟจอดรถ |
| 4 | 10A | ไฟหน้าซ้าย |
| 5 | 10A | ระบบ OBD II |
| 6 | 7.5A | ระบบถุงลมนิรภัย รีเลย์โบลเวอร์ |
| 7 | 7.5A | ไอเลียม สวิตช์ |
| 8 | 10A | ไฟหน้าขวา; ระบบไฟตัดหมอก |
| 9 | 10A | ระบบป้องกันล้อล็อก |
| ดิกซ์ | 7.5A | การควบคุมความเร็ว ระบบอัญมณี; ล็อคเบรค |
| 11 | 7.5A | ไฟอันตราย |
| 12 | 10A | ระบบล้างด้านหน้า |
| 13 | 15A | ระบบ PCM; ไฟหยุด; ขับเคลื่อน 4 ล้อ ; เบรกป้องกันล้อล็อก; การควบคุมความเร็ว |
| 14 | 10/20A | ระบบป้องกันล้อล็อก |
| 15 | 7.5A | ระบบถุงลมนิรภัย เครื่องกำเนิดไฟฟ้ากระแสสลับ |
| 16 | 30A | ที่ปัดน้ำฝนกระจกหน้า |
| 17 | 15A | ไฟแช็ก |
| 18 | 15A | ระบบปรับอากาศ |
| 19 | 25A | คอยล์จุดระเบิด; ระบบ PCM |
| 20 | 7.5A | วิทยุ; ระบบอัญมณี; ป้องกันการโจรกรรม |
| 21 | 15A | ไฟอันตราย |
| 22 | 10A | ไฟกระพริบ |
| 23 | — | ไม่ได้ใช้ |
| 24 | 10A | รีเลย์สตาร์ท; ป้องกันการโจรกรรม |
| 25 | 7.5A | มาตรวัดความเร็ว; ระบบอัญมณี |
| 26 | 10A | โอเวอร์ไดรฟ์ 4R44E / 4R55E; ไฟฉุกเฉิน; ระบบDRL |
| 27 | 10A | โคมไฟใต้ฝากระโปรงหน้า; ไฟอ่านหนังสือ; โคมไฟกล่องถุงมือ; โคมไฟโดม; โคมไฟกระบังหน้า; ระบบ 4×4 |
| 28 | 7.5A | ระบบอัญมณี |
| 29 | 10A | ระบบเครื่องเสียง |
| 30 | — | ไม่ได้ใช้ |
| 31 | — | ไม่ได้ใช้ |
| 32 | — | ไม่ได้ใช้ |
| 33 | 15A | ไฟแดง |
| 34 | — | ไม่ได้ใช้ |
โฆษณา โฆษณา
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
ไดอะแกรมของกล่องฟิวส์
เรอเล
