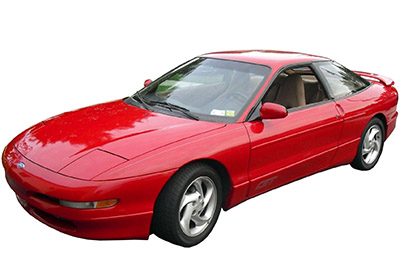

ในบทความนี้ เราจะพิจารณา Ford Probe รุ่นที่สอง ซึ่งผลิตจากปี 1992 ถึง 1997 ที่นี่คุณจะได้พบกับไดอะแกรมกล่องฟิวส์ของ Ford Probe 1992, 1993, 1994, 1995, 1996 และ 1997 ดูข้อมูลตำแหน่งแผงฟิวส์ภายในรถ และค้นหา ออกจากการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
โครงร่างฟิวส์ Ford Probe 1992-1997
ฟิวส์ที่จุดบุหรี่ของ Ford Probe (เต้ารับไฟฟ้า) คือฟิวส์ # 8 ในกล่องฟิวส์แผงหน้าปัด
กล่องฟิวส์ภายใน
ตำแหน่งกล่องฟิวส์
แผงฟิวส์อยู่ด้านหลังฝาครอบด้านซ้ายของรถ (ใต้แผงหน้าปัดด้านหน้าประตูคนขับ)
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์ในห้องโดยสาร
| № | กระแสไฟ | ชิ้นส่วนไฟฟ้าที่มีการป้องกัน |
|---|---|---|
| 1 | 20A | ไฟเบรก, ไฟเบรกติดสูง, แตร, ระบบ Shift-Lock |
| 2 | 30A | ล็อคประตูไฟฟ้า |
| 3 | 15A | ไฟกระพริบ |
| 4 | 15A | ไฟเตือนอันตรายและสัญญาณไฟเลี้ยว |
| 5 | 15A | เครื่องปรับอากาศ, ไฟวิ่งกลางวัน |
| 6 | 15A | ระบบเครื่องเสียง, ไฟเหนือศีรษะและไฟอ่านหนังสือ, ไฟกุญแจประตู, ไฟกุญแจจุดระเบิด, ระบบไฟส่องสว่างที่ทางเข้า, ระบบเข้าออกแบบไม่ใช้กุญแจ, ตัวเตือนกุญแจ, ไฟห้องเก็บสัมภาระ |
| 7 | 15A | เครื่องเสียง,กระจกไฟฟ้า |
| 8 | 15A | ระบบเครื่องเสียง, ไฟแช็กซิการ์ |
| 9 | 15A | ระบบถุงลมนิรภัย, ระบบเบรกป้องกันล้อล็อก, พัดลมระบายความร้อน, ระบบควบคุมน้ำมันเชื้อเพลิงและไอเสีย, ไล่ฝ้ากระจกหลัง, ระบบควบคุมความเร็ว |
| ดิกซ์ | 20A | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| 11 | 15A | สำรอง |
| 12 | 15A | หลังคาพระจันทร์ |
| 13 | 15A | ไฟถอยหลัง, แผงหน้าปัด, ไฟแสดงสวิทซ์ไล่ฝ้ากระจกหลัง, ระบบเข้าออกด้วยกุญแจ, ไฟสวิตซ์ล็อคประตูไฟฟ้า, ไฟสวิตช์กระจกไฟฟ้า, ระบบล็อคเกียร์, ระบบควบคุมความเร็ว |
| 14 | 30A | กระจกไฟฟ้า |
| 15 | 15A | ไม่ได้ใช้ |
โฆษณา โฆษณา
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์และรีเลย์ในห้องเครื่อง
| № | กระแสไฟ | ชิ้นส่วนไฟฟ้าที่มีการป้องกัน |
|---|---|---|
| 1 | เรอเล | ไฟตัดหมอก |
| 2 | เรอเล | ไฟหน้า |
| 3 | 30A | ระบบถุงลมนิรภัย ระบบควบคุมไอเสีย และเชื้อเพลิง |
| 4 | 40A | ไล่ฝ้ากระจกหลัง |
| 5 | 30A | ไฟวิ่งกลางวัน ไฟตัดหมอก ไฟหน้า |
| 6 | 100A | ระบบถุงลมนิรภัย, เครื่องปรับอากาศ, ระบบเบรกป้องกันล้อล็อก, ระบบเครื่องเสียง, ไฟถอยหลัง, ไฟเบรก, ไฟแช็ก, พัดลมระบายความร้อน, ไฟวิ่งกลางวัน, การปล่อยและควบคุมน้ำมันเชื้อเพลิง, ไฟตัดหมอก, ไฟเลี้ยวด้านหน้าและด้านหลัง, ที่ปัดน้ำฝนและเครื่องซักผ้า, ไฟเตือนอันตราย, ไฟหน้า, ไฟหน้า, เครื่องทำความร้อน, ไฟเบรกสูง, แตร, ไฟเตือน (เครื่องปรับอากาศ, สวิตช์จุดบุหรี่, ไฟตัดหมอก, ปิด O / D, ไล่ฝ้ากระจกหลัง ) แผงหน้าปัด, ระบบ Keyless Entry, Key Reminder, License ไฟจาน, ซันรูฟ, ล็อคประตูไฟฟ้า, ไฟสวิตช์ล็อคประตูไฟฟ้า, เบาะไฟฟ้า & รองรับเอว, กระจกไฟฟ้า, ไฟประตูสวิตช์กระจกไฟฟ้า,ไล่ฝ้ากระจกหลัง, ไฟส่องสว่างสวิตช์กระจกหลัง, ระบบ Shift-Lock, ระบบควบคุมความเร็ว, ระบบสตาร์ท, ไฟท้าย, ไฟเลี้ยว |
| 7 | เรอเล | เครื่องปรับอากาศ |
| 8 | 40A | เครื่องปรับอากาศ |
| 9 | 40A | เครื่องปรับอากาศและเครื่องทำความร้อน |
| ดิกซ์ | 40A | พัดลม |
| 11 | 60A | ระบบเบรกป้องกันล้อล็อก |
| 12 | 60A | ไฟแสดงการปรับอากาศ, ระบบเสียง, ไฟเบรก, ที่จุดบุหรี่, ไฟส่องสว่างสวิตช์ที่จุดบุหรี่, ไฟโดมและไฟอ่านหนังสือ, ไฟกุญแจประตู, ไฟแสดงสถานะไฟตัดหมอก, ตำแหน่งไฟท้ายด้านหน้าและด้านหลังด้านนอก, ไฟเตือนอันตราย, ตัวหดไฟหน้า, ไฟเบรกสูง , แตร, ไฟกุญแจจุดระเบิด, ระบบไฟส่องสว่าง, ระบบเข้า-ออกด้วยกุญแจ, กุญแจเตือน, ไฟส่องป้ายทะเบียน, ไฟห้องเก็บสัมภาระ, ส่วนรองรับเอว, ไฟแสดง O / D OFF, ล็อคประตูไฟฟ้า, เบาะนั่งไฟฟ้า, ไฟแสดงการไล่ฝ้ากระจกหลัง, Shift-Lock ระบบไฟ ไฟท้าย ไฟเลี้ยว |
| 13 | 40A | ระบบถุงลมนิรภัย, เครื่องปรับอากาศ, เครื่องปรับอากาศและระบบทำความร้อน, ระบบเบรกป้องกันล้อล็อก, ระบบเครื่องเสียง, ไฟถอยหลัง, พัดลมระบายความร้อน, ไฟวิ่งกลางวัน, ระบบควบคุมการปล่อยมลพิษและเชื้อเพลิง, ที่ปัดน้ำฝนและเครื่องซักผ้ากระจกหน้า, แผงหน้าปัดแบบกลุ่ม, ระบบ Keyless Entry, หลังคามูนรูฟ, ไฟสวิตช์ล็อคประตูไฟฟ้า, กระจกไฟฟ้า, กระจกไฟฟ้า, ไฟสวิตช์กระจกไฟฟ้า, ไล่ฝ้ากระจกหลัง, ไฟเลี้ยวไล่ฝ้ากระจกหลัง, ตัวล็อกเกียร์ไล่ฝ้ากระจกหลัง, ระบบควบคุมความเร็ว, ระบบสตาร์ท, ไฟเลี้ยว |
| 14 | — | ไม่ได้ใช้ |
| 15 | 30A | ที่พยุงเอวและเบาะปรับไฟฟ้า |
| 16 | 20A | ตัวดึงไฟหน้า |
| 17 | 15A | ไฟเลี้ยวด้านหน้าและด้านหลัง, ไฟส่องสว่าง (เครื่องปรับอากาศ, สวิตช์จุดบุหรี่, ไฟตัดหมอก, ปิด O/D, ไล่ฝ้ากระจกหลัง) ไฟส่องป้ายทะเบียน, ไฟท้าย |
| 18 | เรอเล | เปิดไฟทั้งวัน |
| 19 | เรอเล | แตรรถยนต์ |
| 20 | เรอเล | ไฟจอดรถ |
| 21 | เรอเล | ปั๊มน้ำมันเชื้อเพลิง |
| 22 | เรอเล | กำลังของโมดูลควบคุมระบบส่งกำลัง |
| 23 | เรอเล | การหยุดชะงักของสตาร์ท |
