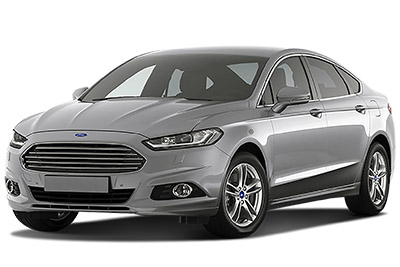

ในบทความนี้เราจะพิจารณา Ford Mondeo รุ่นที่สี่ (Mk5) ซึ่งมีจำหน่ายตั้งแต่ปี 2015 จนถึงปัจจุบัน ที่นี่คุณจะพบไดอะแกรมของกล่องฟิวส์ของ Ford Mondeo 2015, 2016, 2017, 2018 และ 2019 ข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
ฟิวส์เลย์เอาต์ Ford Mondeo 2015-2019 …
ฟิวส์สำหรับที่จุดบุหรี่ (ปลั๊กไฟ) ของ Ford Mondeo คือฟิวส์ # 10 (ปลั๊กไฟเสริมด้านหน้าคนขับ), # 16 (ปลั๊กไฟเสริมคอนโซล) และ # 17 (ปลั๊กไฟ) แหล่งจ่ายไฟเสริมสำหรับลำตัว (เกวียน) เท่านั้น)) ในฟิวส์ของห้องเครื่องกระปุกเกียร์
ตารางฟิวส์ห้องโดยสาร
ตำแหน่งกล่องฟิวส์
ตั้งอยู่ด้านหลังแผงปิดด้านซ้ายของคอพวงมาลัย
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์ในห้องโดยสาร
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 10A | แสงโดยรอบ โคมไฟกล่องถุงมือ. โคมไฟโต๊ะเครื่องแป้ง. โคมโดม. ไฟห้องสัมภาระ. |
| 2 | 7,5 A | ที่นั่งหน่วยความจำ พนักพิงส่วนล่างของเบาะคนขับ ที่บังแดดไฟฟ้าแบบพาโนรามา (5 ประตูเท่านั้น) |
| 3 | 20A | ปลดล็อคประตูด้านคนขับ ปลดล็อคฝาถังน้ำมัน. |
| 4 | 5A | ไม่ได้ใช้ (สำรอง). |
| 5 | 20A | ไม่ได้ใช้ (สำรอง). |
| 6 | 10A | ไม่ได้ใช้ (สำรอง). |
| 7 | 10A | ไม่ได้ใช้ (สำรอง). |
| 8 | 10A | เครื่องเตือนเสียงป้องกันการโจรกรรม |
| 9 | 10A | ไม่ได้ใช้ (สำรอง). |
| ดิกซ์ | 5A | โมดูลประตูท้ายไฟฟ้า |
| 11 | 5A | โมดูลความปลอดภัยแบบรวม |
| 12 | 7,5 A | โมดูลการรวมระบบควบคุมด้านหน้า (ระบบควบคุมเครื่องปรับอากาศและวิทยุ) |
| 13 | 7,5 A | คอพวงมาลัย. แผงหน้าปัด ตัวเชื่อมต่อดาต้าลิงค์ |
| 14 | 10A | ไม่ได้ใช้ (สำรอง). |
| 15 | 10A | ดาต้าลิงค์เกตเวย์ |
| 16 | 15A | ล็อคเด็ก การปลดล็อกห้องเก็บสัมภาระและหน้าต่างยก |
| 17 | 5A | ไซเรนสำรองแบตเตอรี่ |
| 18 | 5A | สวิตช์จุดระเบิด สวิตช์กุญแจจุดระเบิด. |
| 19 | 7,5 A | ตัวบ่งชี้การปิดใช้งานถุงลมนิรภัยผู้โดยสาร |
| 20 | 7,5 A | โมดูลควบคุมไฟหน้า |
| 21 | 5A | เครื่องวัดอุณหภูมิภายใน เซ็นเซอร์ความชื้น |
| 22 | 5A | ไม่ได้ใช้ (สำรอง). |
| 23 | 10A | ฟีดอุปกรณ์เสริมล่าช้า |
| 24 | 20A | ล็อค-ปลดล็อค. |
| 25 | 30A | หน้าต่างประตูด้านคนขับ. กระจกมองข้างคนขับ. |
| 26 | 30A | หน้าต่างประตูผู้โดยสารตอนหน้า. กระจกมองข้างผู้โดยสารตอนหน้า. |
| 27 | 30A | ซันรูฟ |
| 28 | 20A | เครื่องขยายเสียง. |
| 29 | 30A | กระจกประตูหลังฝั่งคนขับ. |
| 30 | 30A | หน้าต่างประตูด้านผู้โดยสารตอนหลัง |
| 31 | 15 อา | ไม่ได้ใช้ (สำรอง). |
| 32 | 10A | โมดูลระบบกำหนดตำแหน่งทั่วโลก คำสั่งเสียง (SYNC) การแสดงข้อมูลและความบันเทิง เครื่องรับคลื่นความถี่วิทยุ |
| 33 | 20A | วิทยุ. |
| 34 | 30A | เริ่ม / สตาร์ทบัส (ฟิวส์ # 19.20.21.22,35,36.37, เบรกเกอร์) |
| 35 | 5A | โมดูลควบคุมความเครียด |
| 36 | 15 อา | กระจกมองหลังภายในปรับลดแสงอัตโนมัติ โมดูลที่นั่งด้านหลังแบบอุ่น โมดูล CCD ระบบรักษาช่องทางเดินรถ. ไฟสูงอัตโนมัติ |
| 37 | 15 อา | โมดูลขับเคลื่อนทุกล้อ พวงมาลัยอุ่น |
| 38 | 30A | ไม่ได้ใช้ (สำรอง). |
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
กล่องจ่ายไฟฟ้าอยู่ในห้องเครื่อง
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การกำหนดฟิวส์และรีเลย์ในกล่องจ่ายไฟ
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 25A | มอเตอร์ปัดน้ำฝนหน้าขวา. |
| 2 | — | รีเลย์สตาร์ท. |
| 3 | 15 อา | ที่ปัดน้ำฝนอัตโนมัติ (Rain Sensor) ที่ปัดน้ำฝนกระจกหลัง. |
| 4 | — | รีเลย์มอเตอร์โบลเวอร์ |
| 5 | 20A | ด้านหลังปลั๊กไฟเสริมคอนโซล |
| 6 | — | รีเลย์ฮีตเตอร์สำรอง |
| 7 | 20 A | โมดูลควบคุมระบบส่งกำลัง |
| 8 | 20A | โมดูลควบคุมระบบส่งกำลัง |
| 9 | — | รีเลย์โมดูลควบคุมระบบส่งกำลัง |
| ดิกซ์ | 20A | ปลั๊กไฟเสริมด้านคนขับด้านหน้า |
| 11 | 15 อา | โมดูลควบคุมระบบส่งกำลัง |
| 12 | 15 อา | โมดูลควบคุมระบบส่งกำลัง |
| 13 | 10A | โมดูลควบคุมระบบส่งกำลัง |
| 14 | 10A | โมดูลควบคุมระบบส่งกำลัง |
| 15 | — | รีเลย์สตาร์ท. |
| 16 | 20A | ปลั๊กไฟเสริมบนคอนโซล |
| 17 | 20A | เต้ารับจ่ายไฟเสริมในลำตัว (เกวียนเท่านั้น) |
| 18 | 10A | โมดูลควบคุมระบบส่งกำลัง |
| 19 | 10A | พวงมาลัยเพาเวอร์. |
| 20 | 10A | ไฟหน้า. สวิตช์ไฟหน้า. |
| 21 | 15 อา | โมดูลควบคุมการส่ง ปั้มน้ำมันเกียร์. |
| 22 | 10A | เครื่องปรับอากาศ. |
| 23 | 15 อา | จอภาพจุดบอด กล้องมองหลัง. ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ ตัวบ่งชี้เตือนก่อนการชน โมดูลคุณภาพแรงดันไฟ เซ็นเซอร์คุณภาพอากาศ |
| 24 | 10A | ไม่ได้ใช้ (สำรอง). |
| 25 | 10A | ระบบเบรกป้องกันล้อล็อก |
| 26 | 10A | โมดูลควบคุมระบบส่งกำลัง |
| 27 | — | ไม่ได้ใช้. |
| 28 | 10A | ปั๊มฉีดน้ำล้างกระจกหลัง. |
| 29 | — | ไม่ได้ใช้. |
| 30 | — | ไม่ได้ใช้. |
| 31 | — | ไม่ได้ใช้. |
| 32 | — | รีเลย์พัดลมระบายความร้อน. |
| 33 | — | รีเลย์เครื่องปรับอากาศ |
| 34 | 15 อา | ล็อคคอพวงมาลัยไฟฟ้า. |
| 35 | — | ไม่ได้ใช้. |
| 36 | — | ไม่ได้ใช้. |
| 37 | — | ไม่ได้ใช้. |
| 38 | — | รีเลย์พัดลมระบายความร้อน. |
| 39 | — | รีเลย์พัดลมระบายความร้อน. |
| 40 | — | ไม่ได้ใช้. |
| 41 | — | รีเลย์ฮอร์น. |
| 42 | — | รีเลย์ปั๊มเชื้อเพลิง |
| 43 | — | ไม่ได้ใช้. |
| 44 | 5A | หัวฉีดของเหลวเครื่องซักผ้าอุ่น |
| 45 | — | ไม่ได้ใช้. |
| 46 | 10A | เครื่องกำเนิดไฟฟ้ากระแสสลับ |
| 47 | 10A | สวิตช์เปิด-ปิดเบรค. |
| 48 | 20A | แตรรถยนต์. |
| 49 | 5A | ตัวควบคุมการไหลของอากาศ |
| 49 | 20A | องค์ประกอบความร้อนเชื้อเพลิงดีเซล |
| 50 | 10A | พัดลมระบายความร้อนหน่วยถ่ายโอนพลังงาน |
| 51 | — | ไม่ได้ใช้. |
| 52 | — | ไม่ได้ใช้. |
| 53 | 10A | เบาะไฟฟ้า. |
| 54 | 5A | การควบคุมระยะไกลของการทำความร้อนเชื้อเพลิง |
| 55 | 5A | ไม่ได้ใช้ (สำรอง). |
กล่องจ่ายไฟ — ด้านล่าง
ตำแหน่งกล่องฟิวส์
มีฟิวส์อยู่ที่ด้านล่างของกล่องฟิวส์
ในการเข้าถึง ให้ดำเนินการดังนี้:
1) ปลดสลักสองตัวที่อยู่ด้านใดด้านหนึ่งของกล่องฟิวส์
2) ยกด้านในของกล่องฟิวส์ออกจากแท่นวาง
3) ย้ายกล่องฟิวส์ไปที่กึ่งกลางของห้องเครื่อง
4) หมุนด้านนอกของกล่องฟิวส์เพื่อเข้าถึงด้านล่าง
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในกล่องจ่ายไฟ (ล่าง)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 56 | — | ไม่ได้ใช้. |
| 57 | 20A | เครื่องระเหยดีเซล |
| 58 | 30A | ปั๊มน้ำมันเชื้อเพลิง. |
| 59 | 30A / 40A | พัดลมระบายความร้อน (30A) พัดลมระบายความร้อน (40A — DW10F และ 2.0L GTDI AU) |
| 60 | 30A / 40A | พัดลมระบายความร้อน (30A) พัดลมระบายความร้อน (40A — DW10F และ 2.0L GTDI AU) |
| 61 | 40A | องค์ประกอบกระจกหน้ารถที่อุ่นด้านซ้าย |
| 62 | 50A | โมดูลควบคุมร่างกาย |
| 63 | 25A/30A | พัดลมระบายความร้อน (25A) พัดลมระบายความร้อน (30A — DW10F และ 2.0L GTDI AU) |
| 64 | 30A | เครื่องทำความร้อนเสริม |
| 65 | 20A | อุ่นที่นั่งด้านหน้า |
| 66 | 40A | องค์ประกอบกระจกหน้ารถแบบปรับความร้อนได้ด้านขวา |
| 67 | 50A | โมดูลควบคุมร่างกาย |
| 68 | 40A | หน้าต่างด้านหลังอุ่น |
| 69 | 30A | ระบบเบรกป้องกันล้อล็อก |
| 70 | 30A | ที่นั่งผู้โดยสาร. |
| 71 | 60A | เครื่องทำความร้อนเสริม |
| 72 | 30A | หลังคาพระจันทร์. |
| 73 | 20A | เบาะนั่งด้านหลังแบบอุ่น |
| 74 | 30A | โมดูลที่นั่งคนขับ |
| 75 | 30A | เครื่องทำความร้อนเสริม |
| 76 | 20A | ปั้มน้ำมันเกียร์. |
| 77 | 30A | โมดูลที่นั่งปรับอากาศ |
| 78 | 40A | โมดูลลากจูง |
| 79 | 40A | มอเตอร์โบลเวอร์. |
| 80 | 30A | โมดูลช่องเก็บสัมภาระไฟฟ้า |
| 81 | 40A | อินเวอร์เตอร์ 220 โวลต์ |
| 82 | 60A | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 83 | 25A | มอเตอร์ปัดน้ำฝนหน้าขวา. |
| 84 | 30A | โซลินอยด์สตาร์ท. |
| 85 | 20A | เครื่องทำความร้อนเชื้อเพลิงเชื้อเพลิง. |
