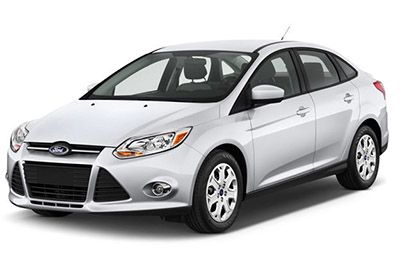

ในบทความนี้เราจะพิจารณา Ford Focus รุ่นที่สามก่อนการปรับโฉมซึ่งผลิตจากปี 2012 ถึง 2014 ที่นี่คุณจะพบไดอะแกรมของกล่องฟิวส์ Ford Focus 2012, 2013 และ 2014 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
รูปแบบฟิวส์ Ford Focus 2012-2014
ฟิวส์ที่จุดบุหรี่ (ซ็อกเก็ต) เป็นฟิวส์หมายเลข 61 (ที่จุดบุหรี่, ซ็อกเก็ต) ในกล่องฟิวส์ที่แผงหน้าปัด
ตำแหน่งกล่องฟิวส์
ห้องโดยสาร
แผงฟิวส์อยู่ทางด้านขวาใต้กล่องถุงมือ (ถอดด้านล่างของกล่องถุงมือ)
ห้องเครื่อง
กล่องจ่ายไฟฟ้าอยู่ในห้องเครื่อง
ช่องเก็บสัมภาระ
แผงฟิวส์อยู่ในช่องเก็บสัมภาระด้านหลังซุ้มล้อด้านซ้าย
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2012
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2012)
| № | แอมแปร์ | วงจรป้องกัน |
|---|---|---|
| 56 | 20A | การจ่ายน้ำมันเชื้อเพลิง TMAF |
| 57 | — | ไม่ได้ใช้ |
| 58 | — | ไม่ได้ใช้ |
| 59 | 5A | ตัวรับส่งสัญญาณกันขโมยแบบพาสซีฟ |
| 60 | 10A | ไฟภายในรถ, ชุดสวิตช์ประตูด้านคนขับ, ไฟส่องกล่องถุงมือ, แท่นสวิตช์คอนโซลเหนือศีรษะ |
| 61 | 20A | ไฟแช็กซิการ์ ปลั๊กไฟ |
| 62 | 5A | โมดูลเซ็นเซอร์ปริมาณน้ำฝน, เซ็นเซอร์ความชื้น, กระจกไฟฟ้า |
| 63 | — | ไม่ได้ใช้ |
| 64 | — | ไม่ได้ใช้ |
| 65 | 10A | ปลดล็อคฝากระโปรงท้าย |
| 66 | 20A | DD FF ปลดล็อคอุปทาน, ล็อคสองครั้ง |
| 67 | 7.5A | SYNC®, จอแสดงผลมัลติฟังก์ชั่น, โมดูล Global Positioning System (GPS), เข็มทิศ |
| 68 | — | ไม่ได้ใช้ |
| 69 | 5A | แผงหน้าปัด |
| 70 | 20A | มีระบบเซ็นทรัลล็อคและปลดล็อค |
| 71 | 10A | หัวควบคุมเครื่องทำความร้อน (เครื่องปรับอากาศแบบแมนนวล), ระบบควบคุมอุณหภูมิแบบอิเล็กทรอนิกส์อัตโนมัติ Duel |
| 72 | 7.5A | โมดูลพวงมาลัย |
| 73 | 5A | ตัวเชื่อมต่อดาต้าลิงค์ |
| 74 | 15A | แหล่งจ่ายไฟสำหรับไฟหน้าแบบจุ่ม |
| 75 | 15A | ไฟตัดหมอก |
| 76 | 10A | ไฟถอยหลัง |
| 77 | 20A | ที่ล้างกระจกหน้ารถ |
| 78 | 5A | สวิตช์จุดระเบิด, ปุ่มสตาร์ท |
| 79 | 15A | วิทยุ, เครื่องเล่น DVD ระบบนำทาง, หน้าจอสัมผัส, สวิตช์ไฟเตือนอันตราย, สวิตช์ล็อคประตู |
| 80 | 20A | ซันรูฟซัพพลาย |
| 81 | 5A | เครื่องรับ RF |
| 82 | 20A | รีเลย์เครื่องซักผ้ากระจกหน้ารถ |
| 83 | 20A | เซ็นทรัลล็อค |
| 84 | 20A | DD FF ปลดล็อคอุปทาน, ล็อคสองครั้ง |
| 85 | 7.5A | ไฟแสดงการปิดใช้งานถุงลมนิรภัยผู้โดยสาร (PADI), สวิตช์ทำความร้อนที่นั่งด้านหน้า, โมดูลฮีตเตอร์ (ระบบปรับอากาศแบบแมนนวล), เซ็นเซอร์คุณภาพอากาศ, วิทยุ, เซ็นเซอร์อุณหภูมิและความชื้นในรถยนต์ |
| 86 | 10A | โมดูลถุงลมนิรภัย OCS PADI |
| 87 | — | ไม่ได้ใช้ |
| 88 | — | ไม่ได้ใช้ |
| 89 | — | ไม่ได้ใช้ |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องจ่ายไฟ (2012)
| № | แอมแปร์ | วงจรป้องกัน |
|---|---|---|
| F1 | — | ไม่ได้ใช้ |
| F2 | — | ไม่ได้ใช้ |
| F3 | — | ไม่ได้ใช้ |
| F4 | — | ไม่ได้ใช้ |
| F5 | — | ไม่ได้ใช้ |
| F6 | — | ไม่ได้ใช้ |
| F7 | 40A** | ปอมเปอ ABS/ESP |
| F8 | 30A** | วาล์ว ESP |
| F9 | 30A** | ไล่ฝ้ากระจกหลัง |
| F10 | 40A** | มอเตอร์โบลเวอร์ฮีทเตอร์ |
| F11 | — | ไม่ได้ใช้ |
| F12 | 30A** | ฟิวส์รีเลย์ ECR |
| F13 | 30A** | รีเลย์สตาร์ท |
| F14 | 25A** | กระจกไฟฟ้าด้านหลัง (ไม่มี DCU) |
| F15 | 25A** | DPS6 |
| F 16 | — | ไม่ได้ใช้ |
| F17 | — | ไม่ได้ใช้ |
| F18 | 20A** | มอเตอร์ปัดน้ำฝนด้านหน้า |
| F19 | 5A* | พาวเวอร์ซัพพลาย ABS / ESP 15 |
| F20 | 15 ก* | แตรรถยนต์ |
| F21 | 5A* | สวิตซ์ไฟเบรค |
| F22 | 15 ก* | ระบบตรวจสอบแบตเตอรี่ |
| F23 | 5A* | คอยล์รีเลย์ โมดูลสวิตช์ไฟ |
| F24 | — | ไม่ได้ใช้ |
| F25 | 10 ก* | กระจกมองข้างปรับไฟฟ้า (ไม่มี DCU) |
| F26 | 15 ก* | TCM 30 เกียร์อัตโนมัติ |
| F27 | 15 ก* | คลัตช์ A / C |
| F28 | 5A* | การจ่ายน้ำมันรีเลย์ TMAF |
| F29 | — | ไม่ได้ใช้ |
| F30 | — | ไม่ได้ใช้ |
| F31 | — | ไม่ได้ใช้ |
| F32 | 10 ก* | วาล์ว EGR, วาล์วควบคุมความปั่นป่วน, เซ็นเซอร์ออกซิเจนที่ให้ความร้อน |
| F33 | 10 ก* | คอยล์จุดระเบิด |
| F34 | 10 ก* | หัวฉีด |
| F35 | 5A* | ชัตเตอร์ย่างแบบแอคทีฟ |
| F36 | 10 ก* | ECM |
| F37 | — | ไม่ได้ใช้ |
| F38 | 15 ก* | ฟลักซ์ ECM / TCM 15 |
| F39 | — | ไม่ได้ใช้ |
| F40 | 5A* | แหล่งจ่ายไฟ EPAS 15 |
| F41 | 20A* | ฟลักซ์ BCM 15 |
| F42 | 15 ก* | ที่ปัดน้ำฝนกระจกหลัง |
| F43 | — | ไม่ได้ใช้ |
| F44 | — | ไม่ได้ใช้ |
| F45 | — | ไม่ได้ใช้ |
| F46 | 2 5 ก* | กระจกไฟฟ้าด้านหน้า (ไม่มี DCU) |
| F47 | 7,5 ก* | กระจกอุ่น (ไม่มี DCU) |
| F48 | 5A* | กระจกมองข้างปรับไฟฟ้า (ไม่มี DCU) |
| R1 | — | ไม่ได้ใช้ |
| R2 | ไมโครรีเลย์ | แตรรถยนต์ |
| R3 | — | ไม่ได้ใช้ |
| R4 | — | ไม่ได้ใช้ |
| R5 | ไมโครรีเลย์ | ที่ปัดน้ำฝนกระจกหลัง |
| R6 | — | ไม่ได้ใช้ |
| R7 | — | ไม่ได้ใช้ |
| R8 | — | ไม่ได้ใช้ |
| R9 | — | ไม่ได้ใช้ |
| R10 | มินิรีเลย์ | รีเลย์สตาร์ท |
| R11 | ไมโครรีเลย์ | คลัตช์ A / C |
| R12 | รีเลย์ไฟฟ้า | พัดลม |
| R13 | มินิรีเลย์ | พัดลมฮีตเตอร์ |
| R14 | มินิรีเลย์ | รีเลย์ควบคุมเครื่องยนต์ (ECR) |
| R15 | รีเลย์ไฟฟ้า | ละลายน้ำแข็งกระจกหลัง |
| R16 | รีเลย์ไฟฟ้า | จุดระเบิด15 |
| * มินิฟิวส์ ** ฟิวส์คาร์ทริดจ์ |
โฆษณา โฆษณา
ช่องเก็บสัมภาระ
การจัดสรรฟิวส์ในตู้เซฟ (2012)
| № | แอมแปร์ | วงจรป้องกัน |
|---|---|---|
| F1 | — | ไม่ได้ใช้ |
| F2 | 10A | โมดูลรถยนต์ไร้กุญแจ |
| F3 | 5A | ที่จับประตูรถยนต์แบบไม่ใช้กุญแจ |
| F4 | 25A | ชุดควบคุมประตูหน้าซ้าย |
| F5 | 25A | ชุดควบคุมประตูหน้าขวา |
| F6 | 25A | ชุดควบคุมประตูหลังซ้าย |
| F7 | 25A | ชุดควบคุมประตูหลังขวา |
| F8 | — | ไม่ได้ใช้ |
| F9 | 25A | มอเตอร์เบาะคนขับ |
| F10 | — | ไม่ได้ใช้ |
| F11 | — | ไม่ได้ใช้ |
| F12 | — | ไม่ได้ใช้ |
| F13 | — | ไม่ได้ใช้ |
| F14 | — | ไม่ได้ใช้ |
| F15 | — | ไม่ได้ใช้ |
| F 16 | — | ไม่ได้ใช้ |
| F17 | — | ไม่ได้ใช้ |
| F18 | — | ไม่ได้ใช้ |
| F19 | — | ไม่ได้ใช้ |
| F20 | — | ไม่ได้ใช้ |
| F21 | — | ไม่ได้ใช้ |
| F22 | — | ไม่ได้ใช้ |
| F23 | 25A | เครื่องขยายเสียง |
| F24 | — | ไม่ได้ใช้ |
| F25 | — | ไม่ได้ใช้ |
| F26 | — | ไม่ได้ใช้ |
| F27 | — | ไม่ได้ใช้ |
| F28 | — | ไม่ได้ใช้ |
| F29 | 5A | กล้องช่วยจอดรถ |
| F30 | 5A | โมดูลช่วยจอดรถ |
| F31 | — | ไม่ได้ใช้ |
| F32 | — | ไม่ได้ใช้ |
| F33 | — | ไม่ได้ใช้ |
| F34 | 15A | ระบบทำความร้อนที่นั่งคนขับ |
| F35 | 15A | ระบบทำความร้อนที่นั่งผู้โดยสาร |
| F36 | — | ไม่ได้ใช้ |
| F37 | 5A | ซันรูฟ |
| F38 | — | ไม่ได้ใช้ |
| F39 | — | ไม่ได้ใช้ |
| F40 | — | ไม่ได้ใช้ |
| F41 | — | ไม่ได้ใช้ |
| F42 | — | ไม่ได้ใช้ |
| F43 | — | ไม่ได้ใช้ |
| F44 | — | ไม่ได้ใช้ |
| F45 | — | ไม่ได้ใช้ |
| F46 | — | ไม่ได้ใช้ |
| R1 | รีเลย์ไฟฟ้า | รีเลย์หลัง 15 (2/88) |
| R2 | — | ไม่ได้ใช้ |
| R3 | — | ไม่ได้ใช้ |
| R4 | — | ไม่ได้ใช้ |
| R5 | — | ไม่ได้ใช้ |
| R6 | — | ไม่ได้ใช้ |
2013
โฆษณา โฆษณา
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2013)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 56 | 20A | การจ่ายน้ำมันเชื้อเพลิง, เครื่องวัดอัตราการไหลของอากาศ |
| 57 | — | ไม่ได้ใช้ |
| 58 | — | ไม่ได้ใช้ |
| 59 | 5A | ตัวรับส่งสัญญาณกันขโมยแบบพาสซีฟ |
| 60 | 10A | ไฟภายในรถ, ชุดสวิตช์ประตูด้านคนขับ, ไฟส่องกล่องถุงมือ, แท่นสวิตช์คอนโซลเหนือศีรษะ |
| 61 | 20A | ไฟแช็กซิการ์ ปลั๊กไฟ |
| 62 | 5A | โมดูลเซ็นเซอร์ปริมาณน้ำฝน, เซ็นเซอร์ความชื้น, กระจกมองหลังตัดแสงอัตโนมัติ |
| 63 | — | ไม่ได้ใช้ |
| 64 | — | ไม่ได้ใช้ |
| 65 | 10A | การปลดล็อกช่องเก็บสัมภาระ |
| 66 | 20A | อุปกรณ์ปลดล็อคประตูด้านคนขับ, ดับเบิ้ลล็อค |
| 67 | 7.5A | SYNC®, จอแสดงผลมัลติฟังก์ชั่น, โมดูลระบบกำหนดตำแหน่งทั่วโลก, เข็มทิศ |
| 68 | — | ไม่ได้ใช้ |
| 69 | 5A | แผงหน้าปัด |
| 70 | 20A | มีระบบเซ็นทรัลล็อคและปลดล็อค |
| 71 | 10A | หัวควบคุมเครื่องทำความร้อน (เครื่องปรับอากาศแบบแมนนวล), ระบบควบคุมอุณหภูมิอัตโนมัติแบบอิเล็กทรอนิกส์ Duel |
| 72 | 7.5A | โมดูลพวงมาลัย |
| 73 | 5A | ตัวเชื่อมต่อดาต้าลิงค์ |
| 74 | 15A | แหล่งจ่ายไฟสำหรับไฟหน้าแบบจุ่ม |
| 75 | 15A | ไฟตัดหมอก |
| 76 | 10A | ไฟถอยหลัง |
| 77 | 20A | ที่ล้างกระจกหน้ารถ |
| 78 | 5A | สวิตช์จุดระเบิด, ปุ่มสตาร์ท |
| 79 | 15A | วิทยุ, เครื่องเล่น DVD ระบบนำทาง, หน้าจอสัมผัส, สวิตช์ไฟเตือนอันตราย, สวิตช์ล็อคประตู |
| 80 | 20A | ซันรูฟซัพพลาย |
| 81 | 5A | เครื่องรับความถี่วิทยุ |
| 82 | 20A | รีเลย์เครื่องซักผ้ากระจกหน้ารถ |
| 83 | 20A | เซ็นทรัลล็อค |
| 84 | 20A | อุปกรณ์ปลดล็อคประตูด้านคนขับ, ดับเบิ้ลล็อค |
| 85 | 7.5A | ไฟแสดงการปิดใช้งานถุงลมนิรภัยผู้โดยสาร, สวิตช์ทำความร้อนเบาะนั่งด้านหน้า, โมดูลฮีตเตอร์ (ระบบปรับอากาศแบบแมนนวล), เซ็นเซอร์คุณภาพอากาศ, วิทยุ, เซ็นเซอร์อุณหภูมิและความชื้นในรถยนต์ |
| 86 | 10A | โมดูลถุงลมนิรภัย, ระบบการจำแนกประเภทผู้โดยสาร, ไฟแสดงการปิดใช้งานถุงลมนิรภัยผู้โดยสาร |
| 87 | — | ไม่ได้ใช้ |
| 88 | — | ไม่ได้ใช้ |
| 89 | — | ไม่ได้ใช้ |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องจ่ายไฟ (2013)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F1 | — | ไม่ได้ใช้ |
| F2 | — | ไม่ได้ใช้ |
| F3 | — | ไม่ได้ใช้ |
| F4 | — | ไม่ได้ใช้ |
| F5 | — | ไม่ได้ใช้ |
| F6 | — | ไม่ได้ใช้ |
| F7 | 40A** | ระบบเบรกป้องกันล้อล็อก / ปั๊มโปรแกรมความเสถียรทางอิเล็กทรอนิกส์ |
| F8 | 30A** | วาล์วโปรแกรมเสถียรภาพทางอิเล็กทรอนิกส์ |
| F9 | 30A** | อุ่นกระจกหลัง |
| F10 | 40A** | มอเตอร์โบลเวอร์ฮีทเตอร์ |
| F11 | — | ไม่ได้ใช้ |
| F12 | 30A** | รีเลย์ควบคุมมอเตอร์ ฟิวส์ |
| F13 | 30A** | รีเลย์สตาร์ท |
| F14 | 25A** | กระจกไฟฟ้าด้านหลัง (ไม่มีกล่องควบคุมประตู) |
| F15 | 25A** | เกียร์อัตโนมัติ |
| F 16 | — | ไม่ได้ใช้ |
| F17 | — | ไม่ได้ใช้ |
| F18 | 20A** | มอเตอร์ปัดน้ำฝนด้านหน้า |
| F19 | 5A* | ระบบเบรกป้องกันล้อล็อก / โปรแกรมควบคุมเสถียรภาพอิเล็กทรอนิกส์ 15 อาหาร |
| F20 | 15A* | แตรรถยนต์ |
| F21 | 5A* | สวิตซ์ไฟเบรค |
| F22 | 15A* | ระบบตรวจสอบแบตเตอรี่ |
| F23 | 5A* | คอยล์รีเลย์ โมดูลสวิตช์ไฟ |
| F24 | — | ไม่ได้ใช้ |
| F25 | 10 ก* | กระจกมองข้างปรับไฟฟ้า (ไม่มีชุดควบคุมประตู) |
| F26 | 15A* | โมดูลควบคุมการส่ง 30 แหล่งจ่ายไฟเกียร์อัตโนมัติ |
| F27 | 15A* | คลัตช์ปรับอากาศ |
| F28 | 5A* | กำลังถ่ายทอดเชื้อเพลิงมวลอากาศ |
| F29 | 20 ก* | ไม่ได้ใช้ (สำรอง) |
| F30 | — | ไม่ได้ใช้ |
| F31 | — | ไม่ได้ใช้ |
| F32 | 10 ก* | วาล์วกู้คืนก๊าซไอเสีย, วาล์วควบคุมการหมุน, เซ็นเซอร์ออกซิเจนที่ให้ความร้อน |
| F33 | 15A* | คอยล์จุดระเบิด |
| F34 | 10 ก* | หัวฉีด |
| F35 | 5A* | ชัตเตอร์ย่างแบบแอคทีฟ |
| F36 | 10 ก* | โมดูลควบคุมเครื่องยนต์ |
| F37 | — | ไม่ได้ใช้ |
| F38 | 15A* | โมดูลควบคุมเครื่องยนต์ / โมดูลควบคุมเกียร์ 15 แหล่งจ่ายไฟ |
| F39 | 5A* | โมดูลควบคุมไฟหน้า (โฟกัส ST) |
| F40 | 5A* | พวงมาลัยเพาเวอร์ไฟฟ้า 15 ตัวจ่ายไฟ |
| F41 | 20A* | โมดูลควบคุมกำลัง 15 ตัว |
| F42 | 15A* | ที่ปัดน้ำฝนกระจกหลัง |
| F43 | 15A* | การปรับระดับไฟหน้า HID (โฟกัส ST) |
| F44 | — | ไม่ได้ใช้ |
| F45 | — | ไม่ได้ใช้ |
| F46 | 25A* | กระจกไฟฟ้าหน้า (ไม่มีกล่องควบคุมประตู) |
| F47 | 7.5A* | กระจกอุ่น (ไม่มีกล่องควบคุมประตู) |
| F48 | 5A* | กระจกมองข้างปรับไฟฟ้า (ไม่มีชุดควบคุมประตู) |
| R1 | — | ไม่ได้ใช้ |
| R2 | ไมโครรีเลย์ | แตรรถยนต์ |
| R3 | — | ไม่ได้ใช้ |
| R4 | — | ไม่ได้ใช้ |
| R5 | ไมโครรีเลย์ | ที่ปัดน้ำฝนกระจกหลัง |
| R6 | — | ไม่ได้ใช้ |
| R7 | — | ไม่ได้ใช้ |
| R8 | — | ไม่ได้ใช้ |
| R9 | — | ไม่ได้ใช้ |
| R10 | มินิรีเลย์ | รีเลย์สตาร์ท |
| R11 | ไมโครรีเลย์ | คลัตช์ปรับอากาศ |
| R12 | รีเลย์ไฟฟ้า | พัดลม |
| R13 | มินิรีเลย์ | พัดลมฮีตเตอร์ |
| R14 | มินิรีเลย์ | รีเลย์ควบคุมมอเตอร์ |
| R15 | รีเลย์ไฟฟ้า | อุ่นกระจกหลัง |
| R16 | รีเลย์ไฟฟ้า | จุดระเบิด15 |
| * มินิฟิวส์ ** ฟิวส์คาร์ทริดจ์ |
โฆษณา โฆษณา
ช่องเก็บสัมภาระ
การจัดสรรฟิวส์ในตู้เซฟ (2013)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F1 | — | ไม่ได้ใช้ |
| F2 | 10A | โมดูลรถยนต์ไร้กุญแจ |
| F3 | 5A | ที่จับประตูรถยนต์แบบไม่ใช้กุญแจ |
| F4 | 25A | ชุดควบคุมประตูหน้าซ้าย |
| F5 | 25A | ชุดควบคุมประตูหน้าขวา |
| F6 | 25A | ชุดควบคุมประตูหลังซ้าย |
| F7 | 25A | ชุดควบคุมประตูหลังขวา |
| F8 | — | ไม่ได้ใช้ |
| F9 | 25A | มอเตอร์เบาะคนขับ |
| F10 | — | ไม่ได้ใช้ |
| F11 | — | ไม่ได้ใช้ |
| F12 | — | ไม่ได้ใช้ |
| F13 | — | ไม่ได้ใช้ |
| F14 | — | ไม่ได้ใช้ |
| F15 | — | ไม่ได้ใช้ |
| F 16 | — | ไม่ได้ใช้ |
| F17 | — | ไม่ได้ใช้ |
| F18 | — | ไม่ได้ใช้ |
| F19 | — | ไม่ได้ใช้ |
| F20 | — | ไม่ได้ใช้ |
| F21 | — | ไม่ได้ใช้ |
| F22 | — | ไม่ได้ใช้ |
| F23 | 25A | เครื่องขยายเสียง |
| F24 | — | ไม่ได้ใช้ |
| F25 | — | ไม่ได้ใช้ |
| F26 | — | ไม่ได้ใช้ |
| F27 | — | ไม่ได้ใช้ |
| F28 | — | ไม่ได้ใช้ |
| F29 | 5A | กล้องช่วยจอดรถ |
| F30 | 5A | โมดูลช่วยจอดรถ |
| F31 | — | ไม่ได้ใช้ |
| F32 | — | ไม่ได้ใช้ |
| F33 | — | ไม่ได้ใช้ |
| F34 | 15A | ระบบทำความร้อนที่นั่งคนขับ |
| F35 | 15A | ระบบทำความร้อนที่นั่งผู้โดยสาร |
| F36 | — | ไม่ได้ใช้ |
| F37 | 5A | ซันรูฟ |
| F38 | — | ไม่ได้ใช้ |
| F39 | — | ไม่ได้ใช้ |
| F40 | — | ไม่ได้ใช้ |
| F41 | — | ไม่ได้ใช้ |
| F42 | — | ไม่ได้ใช้ |
| F43 | — | ไม่ได้ใช้ |
| F44 | — | ไม่ได้ใช้ |
| F45 | — | ไม่ได้ใช้ |
| F46 | — | ไม่ได้ใช้ |
| R1 | รีเลย์ไฟฟ้า | รีเลย์หลัง 15 (2/88) |
| R2 | — | ไม่ได้ใช้ |
| R3 | — | ไม่ได้ใช้ |
| R4 | — | ไม่ได้ใช้ |
| R5 | — | ไม่ได้ใช้ |
| R6 | — | ไม่ได้ใช้ |
2014
โฆษณา โฆษณา
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2014)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F56 | 20A | การจ่ายน้ำมันเชื้อเพลิง, เครื่องวัดอัตราการไหลของอากาศ |
| F57 | — | ไม่ได้ใช้ |
| F58 | — | ไม่ได้ใช้ |
| F59 | 5A | ตัวรับส่งสัญญาณกันขโมยแบบพาสซีฟ |
| F60 | 10A | ไฟภายในรถ, ชุดสวิตช์ประตูด้านคนขับ, ไฟส่องกล่องถุงมือ, แท่นสวิตช์คอนโซลเหนือศีรษะ |
| F61 | 20A | ไฟแช็กซิการ์ ปลั๊กไฟ |
| F62 | — | ไม่ได้ใช้ |
| F63 | — | ไม่ได้ใช้ |
| F64 | — | ไม่ได้ใช้ |
| F65 | 10A | การปลดล็อกช่องเก็บสัมภาระ |
| F66 | 20A | อุปกรณ์ปลดล็อคประตูด้านคนขับ |
| F67 | 7.5A | SYNC, จอแสดงผลมัลติฟังก์ชั่น, โมดูลระบบกำหนดตำแหน่งทั่วโลก, เข็มทิศ |
| F68 | — | ไม่ได้ใช้ |
| F69 | 5A | แผงหน้าปัด กลุ่มไมเนอร์ (โฟกัส ST) |
| F70 | 20A | มีระบบเซ็นทรัลล็อคและปลดล็อค |
| F71 | 10A | หัวควบคุมเครื่องทำความร้อน (เครื่องปรับอากาศแบบแมนนวล), ระบบควบคุมอุณหภูมิอัตโนมัติแบบอิเล็กทรอนิกส์ Duel |
| F72 | 7.5A | โมดูลพวงมาลัย |
| F73 | 7.5A | ตัวเชื่อมต่อดาต้าลิงค์ |
| F74 | 15A | แหล่งจ่ายไฟสำหรับไฟหน้าแบบจุ่ม |
| F75 | 15A | ไฟตัดหมอก |
| F76 | 10A | ไฟถอยหลัง |
| F77 | 20A | ปั๊มฉีดน้ำล้างกระจก |
| F78 | 5A | สวิตช์จุดระเบิด, ปุ่มสตาร์ท |
| F79 | 15A | วิทยุ, เครื่องเล่น DVD ระบบนำทาง, สวิตช์ไฟเตือนอันตราย, สวิตช์ล็อคประตู |
| F80 | 20A | ซันรูฟซัพพลาย |
| F81 | 5A | เครื่องรับความถี่วิทยุ |
| F82 | 20A | มวลปั๊มล้างกระจกหน้า |
| F83 | 20A | เซ็นทรัลล็อคบนพื้น |
| F84 | 20A | มวลปลดล็อคประตูด้านคนขับ |
| F85 | 7.5A | สวิตช์ทำความร้อนเบาะนั่งด้านหน้า, โมดูลฮีทเตอร์ (ระบบปรับอากาศแบบแมนนวล), เซ็นเซอร์คุณภาพอากาศ, วิทยุ, เซ็นเซอร์อุณหภูมิและความชื้นในรถยนต์, ซันรูฟแบบโปร่งใส |
| F86 | 10A | โมดูลถุงลมนิรภัย, ระบบการจำแนกประเภทผู้โดยสาร, ไฟแสดงการปิดใช้งานถุงลมนิรภัยผู้โดยสาร |
| F87 | — | ไม่ได้ใช้ |
| F88 | 25A | แหล่งจ่ายไฟสำหรับ F67, F69, F71 และ F79 |
| F89 | — | ไม่ได้ใช้ |
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์ในกล่องจ่ายไฟ (2014)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F7 | 40A** | ระบบเบรกป้องกันล้อล็อก / ปั๊มโปรแกรมความเสถียรทางอิเล็กทรอนิกส์ |
| F8 | 30A** | วาล์วโปรแกรมเสถียรภาพทางอิเล็กทรอนิกส์ |
| F9 | 30A** | อุ่นกระจกหลัง |
| F10 | 40A** | มอเตอร์โบลเวอร์ฮีทเตอร์ |
| F11 | 30A** | แหล่งจ่ายไฟสำหรับโมดูลควบคุมร่างกาย KL30 |
| F12 | 30A** | รีเลย์ควบคุมมอเตอร์ ฟิวส์ |
| F13 | 30A** | รีเลย์สตาร์ท |
| F14 | 25A** | กระจกไฟฟ้าด้านหลัง (ไม่มีกล่องควบคุมประตู) |
| FI 5 | 25A** | เกียร์อัตโนมัติ |
| F 16 | — | ไม่ได้ใช้ |
| F17 | — | ไม่ได้ใช้ |
| F18 | 20A** | มอเตอร์ปัดน้ำฝนด้านหน้า |
| F19 | 5A* | ระบบเบรกป้องกันล้อล็อก / โปรแกรมควบคุมเสถียรภาพอิเล็กทรอนิกส์ 15 อาหาร |
| F20 | 15 ก* | แตรรถยนต์ |
| F21 | 5A* | สวิตซ์ไฟเบรค |
| F22 | 15 ก* | ระบบตรวจสอบแบตเตอรี่ |
| F23 | 5A* | คอยล์รีเลย์ โมดูลสวิตช์ไฟ |
| F24 | 15 ก* | ไม่ได้ใช้ (สำรอง) |
| F25 | 10 ก* | กระจกมองข้างปรับไฟฟ้า (ไม่มีชุดควบคุมประตู) |
| F26 | 15 ก* | โมดูลควบคุมการส่ง 30 แหล่งจ่ายไฟเกียร์อัตโนมัติ |
| F27 | 15 ก* | คลัตช์ปรับอากาศ |
| F28 | 5A* | การจ่ายน้ำมันรีเลย์จ่ายมวลอากาศ |
| F29 | 20A* | ไม่ได้ใช้ (สำรอง) |
| F30 | 5A* | แหล่งจ่ายไฟบำรุงรักษาโมดูลควบคุมอิเล็กทรอนิกส์ |
| F31 | — | ไม่ได้ใช้ |
| F32 | 10 ก* | วาล์วกู้คืนก๊าซไอเสีย, วาล์วควบคุมการหมุน, เซ็นเซอร์ออกซิเจนที่ให้ความร้อน |
| F33 | 10 ก* | คอยล์จุดระเบิด |
| F33 | 15 ก* | คอยล์จุดระเบิด (Focus ST) |
| F34 | 10 ก* | หัวฉีด |
| F35 | 5A* | ชัตเตอร์ย่างแบบแอคทีฟ |
| F36 | 10 ก* | โมดูลควบคุมเครื่องยนต์ |
| F37 | — | ไม่ได้ใช้ |
| F38 | 15 ก* | โมดูลควบคุมเครื่องยนต์ / โมดูลควบคุมเกียร์ 15 แหล่งจ่ายไฟ |
| F39 | 5A* | โมดูลควบคุมไฟหน้า (โฟกัส ST) |
| F40 | 5A* | พวงมาลัยเพาเวอร์ไฟฟ้า 15 ตัวจ่ายไฟ |
| F41 | 20A* | โมดูลควบคุมกำลัง 15 ตัว |
| F42 | 15 ก* | ที่ปัดน้ำฝนกระจกหลัง |
| F43 | 15 ก* | การปรับระดับไฟหน้าจอแสดงผลความเข้มสูง (โฟกัส ST) |
| F44 | — | ไม่ได้ใช้ |
| F45 | — | ไม่ได้ใช้ |
| F46 | 25A* | กระจกไฟฟ้าหน้า (ไม่มีกล่องควบคุมประตู) |
| F47 | 7,5 ก* | กระจกอุ่น (ไม่มีกล่องควบคุมประตู) |
| F48 | — | ไม่ได้ใช้ |
| R1 | — | ไม่ได้ใช้ |
| R2 | ไมโครรีเลย์ | แตรรถยนต์ |
| R3 | — | ไม่ได้ใช้ |
| R4 | — | ไม่ได้ใช้ |
| R5 | ไมโครรีเลย์ | ที่ปัดน้ำฝนกระจกหลัง |
| R6 | — | ไม่ได้ใช้ |
| R7 | — | ไม่ได้ใช้ |
| R8 | รีเลย์ไฟฟ้า | รีเลย์อุปกรณ์เสริม KL15 |
| R9 | — | ไม่ได้ใช้ |
| R10 | มินิรีเลย์ | รีเลย์สตาร์ท |
| R11 | ไมโครรีเลย์ | คลัตช์ปรับอากาศ |
| R12 | รีเลย์ไฟฟ้า | พัดลม |
| R13 | มินิรีเลย์ | พัดลมฮีตเตอร์ |
| R14 | มินิรีเลย์ | รีเลย์ควบคุมมอเตอร์ |
| R15 | รีเลย์ไฟฟ้า | อุ่นกระจกหลัง |
| R16 | รีเลย์ไฟฟ้า | จุดระเบิด15 |
| * มินิฟิวส์ ** ฟิวส์คาร์ทริดจ์ |
ช่องเก็บสัมภาระ
โฆษณา โฆษณา
การจัดสรรฟิวส์ในลำตัว (2014)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F1 | — | ไม่ได้ใช้ |
| F2 | 10A | โมดูลรถยนต์ไร้กุญแจ |
| F3 | 5A | ที่จับประตูรถยนต์แบบไม่ใช้กุญแจ |
| F4 | 25A | ชุดควบคุมประตูหน้าซ้าย |
| F5 | 25A | ชุดควบคุมประตูหน้าขวา |
| F6 | 25A | ชุดควบคุมประตูหลังซ้าย |
| F7 | 25A | ชุดควบคุมประตูหลังขวา |
| F8 | — | ไม่ได้ใช้ |
| F9 | 25A | มอเตอร์เบาะคนขับ |
| F10 | 25A | เครื่องขยายเสียง |
| F11 | — | ไม่ได้ใช้ |
| F12 | — | ไม่ได้ใช้ |
| F13 | — | ไม่ได้ใช้ |
| F14 | — | ไม่ได้ใช้ |
| FI 5 | — | ไม่ได้ใช้ |
| F 16 | — | ไม่ได้ใช้ |
| F17 | — | ไม่ได้ใช้ |
| F18 | — | ไม่ได้ใช้ |
| F19 | — | ไม่ได้ใช้ |
| F20 | — | ไม่ได้ใช้ |
| F21 | — | ไม่ได้ใช้ |
| F22 | — | ไม่ได้ใช้ |
| F23 | — | ไม่ได้ใช้ |
| F24 | — | ไม่ได้ใช้ |
| F25 | — | ไม่ได้ใช้ |
| F26 | — | ไม่ได้ใช้ |
| F27 | — | ไม่ได้ใช้ |
| F28 | — | ไม่ได้ใช้ |
| F29 | 5A | กล้องช่วยจอดรถ |
| F30 | 5A | โมดูลช่วยจอดรถ |
| F31 | — | ไม่ได้ใช้ |
| F32 | — | ไม่ได้ใช้ |
| F33 | — | ไม่ได้ใช้ |
| F34 | 15A | ระบบทำความร้อนที่นั่งคนขับ |
| F35 | 15A | ระบบทำความร้อนที่นั่งผู้โดยสาร |
| F36 | — | ไม่ได้ใช้ |
| F37 | — | ไม่ได้ใช้ |
| F38 | — | ไม่ได้ใช้ |
| F39 | — | ไม่ได้ใช้ |
| F40 | — | ไม่ได้ใช้ |
| F41 | — | ไม่ได้ใช้ |
| F42 | — | ไม่ได้ใช้ |
| F43 | — | ไม่ได้ใช้ |
| F44 | — | ไม่ได้ใช้ |
| F45 | — | ไม่ได้ใช้ |
| F46 | — | ไม่ได้ใช้ |
| R1 | รีเลย์ไฟฟ้า | รีเลย์หลัง 15 (2/88) |
| R2 | — | ไม่ได้ใช้ |
| R3 | — | ไม่ได้ใช้ |
| R4 | — | ไม่ได้ใช้ |
| R5 | — | ไม่ได้ใช้ |
| R6 | — | ไม่ได้ใช้ |
