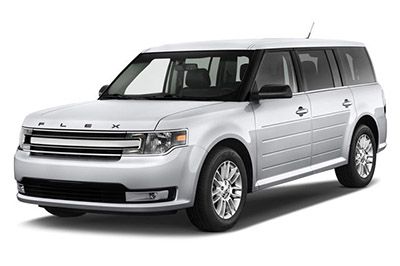

ในบทความนี้ เราจะพิจารณา Ford Flex ภายหลังการปรับโฉม ซึ่งมีจำหน่ายตั้งแต่ปี 2556 จนถึงปัจจุบัน ที่นี่คุณจะพบไดอะแกรมกล่องฟิวส์ของ Ford Flex 2013, 2014, 2015, 2016, 2017, 2018 และ 2019รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และเรียนรู้เกี่ยวกับการกำหนดฟิวส์แต่ละตัว (รูปแบบฟิวส์) และ รีเลย์
โครงร่างฟิวส์ Ford Flex 2013-2019
ฟิวส์ซิการ์ (เต้ารับไฟฟ้า) ใน Ford Flex คือฟิวส์ №6 (ตั้งแต่ปี 2016: จุดจ่ายไฟที่คอนโซลกลาง), №9 (จุดจ่ายไฟคอนโซลแถวที่ 2), №17 (จุดไฟ AC 110V), №20 (ช่องเก็บของด้านใน จุดไฟ), №21 (จุดจ่ายไฟของแผงหน้าปัด / ไฟแช็กซิการ์) และหมายเลข 27 (จุดจ่ายไฟสินค้า) ในกล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
ห้องโดยสาร
แผงฟิวส์อยู่ใต้แผงหน้าปัดทางด้านซ้ายของพวงมาลัย
ห้องเครื่อง
กล่องจ่ายไฟอยู่ในห้องเครื่อง
ไดอะแกรมกล่องฟิวส์
โฆษณา vertisements
2013
ห้องโดยสาร
การกำหนดฟิวส์ในห้องโดยสาร (2013)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|
| 1 | 30A | กระจกหน้าด้านคนขับ |
| 2 | 15A | เบาะเมมโมรี่ เบาะแถวสอง |
| 3 | 30A | ไม่ได้ใช้ (สำรอง) |
| 4 | 10A | รีเลย์ประหยัดแบตเตอรี่ (ไฟภายในรถและไฟเบาะนั่ง) |
| 5 | 20A | เครื่องขยายเสียงอัจฉริยะ |
| 6 | 5A | ไม่ได้ใช้ (สำรอง) |
| 7 | 7.5A | สวิตช์กระจกไฟฟ้า, โมดูลประตูด้านคนขับ, โมดูลที่นั่งคนขับ, ปุ่มกด |
| 8 | 10A | ประตูยกไฟฟ้า |
| 9 | 10A | SYNC®, แผงปิดผิวอิเล็กทรอนิกส์, โมดูลเครื่องรับส่งสัญญาณวิทยุ |
| 10 | 10A | รีเลย์รัน/อุปกรณ์เสริม, รีเลย์มอเตอร์ปัดน้ำฝนด้านหน้า |
| 11 | 10A | โมดูลการเข้าถึงอัจฉริยะ, Heads-up display |
| 12 | 15A | ไฟส่องสว่างภายใน, โคมไฟแอ่งน้ำ, ไฟแบ็คไลท์ |
| 13 | 15A | สัญญาณไฟเลี้ยวขวา |
| 14 | 15A | สัญญาณไฟเลี้ยวซ้าย |
| 15 | 15A | ไฟหยุดสูงตรงกลาง, ไฟสำรอง |
| 16 | 10A | ไฟหน้าไฟต่ำตกใจ) |
| 17 | 10A | ไฟหน้าไฟต่ำ (ซ้าย) |
| 18 | 10A | เบาะนั่งไฟฟ้าแถวที่สาม, ไฟแสดงการทำงานของปุ่มสตาร์ท, ไฟส่องสว่างที่แผงปุ่มกด, ระบบล็อคการเบรก, การปลุกชุดควบคุม Powertrain, ระบบป้องกันการโจรกรรม |
| 19 | 20A | ไม่ได้ใช้ (สำรอง) |
| 20 | 20A | ล็อค |
| 21 | 10A | ไม่ได้ใช้ (สำรอง) |
| 22 | 20A | ฮอร์นรีเลย์ |
| 23 | 15A | ชุดควบคุมพวงมาลัย แผงหน้าปัด |
| 24 | 15A | ขั้วต่อดาต้าลิงค์, โมดูลควบคุมพวงมาลัย |
| 25 | 15A | ปล่อยลิฟเกต |
| 26 | 5A | สวิตช์จุดระเบิด, สวิตช์ปุ่มกดสตาร์ท |
| 27 | 20A | โมดูลการเข้าถึงอัจฉริยะ |
| 28 | 15A | ไม่ได้ใช้ (สำรอง) |
| 29 | 20A | วิทยุ โมดูลระบบกำหนดตำแหน่งทั่วโลก |
| 30 | 15A | ไฟจอดรถด้านหน้า, รีเลย์พ่วงพ่วงสำหรับไฟจอดรถ, เครื่องหมายด้านหน้า |
| 31 | 5A | ตัวควบคุมลากพ่วง |
| 32 | 15A | สวิตช์กระจกคนขับและมอเตอร์, สวิตช์ล็อคไฟฟ้า, หลังคามูนรูฟ, ไฟ AC 110V, กระจกมองหลังภายใน |
| 33 | 10A | ไม่ได้ใช้ (สำรอง) |
| 34 | 10A | จอภาพจุดบอด, เบาะอุ่นแถวที่ 2, ระบบเซนเซอร์ถอยหลัง, กล้องมองหลัง |
| 35 | 5A | จอแสดงผล Heads-up, เซ็นเซอร์ความชื้นควบคุมสภาพอากาศ |
| 36 | 10A | ไม่ได้ใช้ (สำรอง) |
| 37 | 10A | ตู้เย็น |
| 38 | 10A | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 39 | 15A | ไฟหน้าไฟสูง |
| 40 | 10A | ไฟจอดรถด้านหลัง, ไฟส่องป้ายทะเบียน |
| 41 | 7.5A | ระบบการจำแนกประเภทผู้ครอบครอง, โมดูลควบคุมข้อ จำกัด |
| 42 | 5A | ไม่ได้ใช้ (สำรอง) |
| 43 | 10A | ไม่ได้ใช้ (สำรอง) |
| 44 | 10A | ไม่ได้ใช้ (สำรอง) |
| 45 | 5A | ไม่ได้ใช้ (สำรอง) |
| 46 | 10A | โมดูลควบคุมสภาพอากาศ |
| 47 | 15A | ไฟตัดหมอก, ไฟแสดงไฟตัดหมอก, ไฟเลี้ยวหน้า #2 |
| 48 | 30A เซอร์กิตเบรกเกอร์ | กระจกไฟฟ้าผู้โดยสารตอนหน้า, กระจกไฟฟ้าด้านหลัง |
| 49 | รีเลย์อุปกรณ์เสริมล่าช้า | โมดูลควบคุมร่างกาย |
ห้องเครื่อง
โฆษณา vertisements
การกำหนดฟิวส์ในกล่องจ่ายไฟ (2013)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|
| 1 | 40 ก** | รีเลย์พัดลม2 |
| 2 | 40 ก** | รีเลย์พัดลม 1 |
| 3 | 30A** | โมดูลควบคุมเบรกรถพ่วง |
| 4 | 30A** | ที่ปัดน้ำฝน, ปั๊มเครื่องซักผ้า |
| 5 | 50A** | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 6 | — | ไม่ได้ใช้ |
| 7 | 30A** | ประตูยกไฟฟ้า |
| 8 | 20A** | มูนรูฟ |
| 9 | 20A** | พาวเวอร์พอยต์คอนโซลแถวที่ 2 |
| 10 | — | ไม่ได้ใช้ |
| 11 | — | ไม่ได้ใช้ |
| 12 | — | ไม่ได้ใช้ |
| 13 | — | ไม่ได้ใช้ |
| 14 | — | ไม่ได้ใช้ |
| 15 | — | ไม่ได้ใช้ |
| 16 | — | ไม่ได้ใช้ |
| 17 | 30A** | จุดไฟ AC 110V |
| 18 | 40 ก** | มอเตอร์โบลเวอร์หน้า |
| 19 | 30A** | มอเตอร์สตาร์ท |
| 20 | 20A** | จุดไฟภายในถัง |
| 21 | 20A** | จุดจ่ายไฟที่แผงหน้าปัด / ไฟแช็กซิการ์ |
| 22 | 30A** | โมดูลเบาะนั่งแถวที่ 3 |
| 23 | 30A** | เบาะปรับไฟฟ้าด้านคนขับ โมดูลหน่วยความจำ |
| 24 | 30A** | ชาร์จแบตเตอรี่พ่วงข้าง |
| 25 | — | ไม่ได้ใช้ |
| 26 | 40 ก** | ที่ไล่ฝ้ากระจกหลัง, ระบบอุ่นกระจก |
| 27 | 20A** | จุดไฟสินค้า |
| 28 | 30A** | เบาะนั่งปรับอุ่น/เย็น |
| 29 | 20A** | เบาะนั่งอุ่นด้านหน้า |
| 30 | 20A** | เบาะอุ่นด้านหลัง |
| 31 | 25A** | รีเลย์พัดลมไฟฟ้า3 |
| 32 | — | ไม่ได้ใช้ |
| 33 | — | ไม่ได้ใช้ |
| 34 | — | ไม่ได้ใช้ |
| 35 | — | ไม่ได้ใช้ |
| 36 | — | ไม่ได้ใช้ |
| 37 | — | ไม่ได้ใช้ |
| 38 | — | ไม่ได้ใช้ |
| 39 | 30A** | มอเตอร์โบลเวอร์เสริม |
| 40 | — | ไม่ได้ใช้ |
| 41 | — | ไม่ได้ใช้ |
| 42 | 30A** | เบาะไฟฟ้าผู้โดยสาร |
| 43 | 20A** | วาล์วระบบเบรกป้องกันล้อล็อก |
| 44 | — | ไม่ได้ใช้ |
| 45 | 5A* | เซ็นเซอร์วัดปริมาณน้ำฝน |
| 46 | 5A* | โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ EcoBoost) |
| 47 | 15A* | เครื่องซักผ้าปั๊ม |
| 48 | 10 ก* | ไฟจอดรถด้านหน้า |
| 49 | — | ไม่ได้ใช้ |
| 50 | 10 ก* | กระจกอุ่น |
| 51 | 5A* | โมดูลควบคุมระบบส่งกำลัง — จอภาพกำลังของหัวฉีด (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 52 | — | ไม่ได้ใช้ |
| 53 | — | ไม่ได้ใช้ |
| 54 | — | ไม่ได้ใช้ |
| 55 | — | ไม่ได้ใช้ |
| 56 | 30A* | หัวฉีดน้ำมันเชื้อเพลิงรีเลย์ปั๊มเชื้อเพลิง |
| 57 | 20A* | ไฟหน้าแบบปล่อยความเข้มสูงด้านซ้าย |
| 58 | 10 ก* | เซ็นเซอร์กระแสสลับ |
| 59 | 10 ก* | สวิตช์เปิด/ปิดเบรก |
| 60 | 10 ก* | ไฟสำรองพ่วงข้าง |
| 61 | — | ไม่ได้ใช้ |
| 62 | 10 ก* | คลัตช์ปรับอากาศ |
| 63 | 15A* | ไฟหยุด/ไฟเลี้ยวของรถพ่วง |
| 64 | 15A* | ที่ปัดน้ำฝนด้านหลัง |
| 65 | — | ไม่ได้ใช้ |
| 66 | — | ไม่ได้ใช้ |
| 67 | 20A* | กำลังของยานพาหนะ # 2 — เครื่องทำความร้อนเซ็นเซอร์ออกซิเจน, เซ็นเซอร์มวลอากาศ, โซลินอยด์จับเวลาเพลาลูกเบี้ยวแปรผัน, โซลินอยด์ช่องระบายอากาศกระป๋อง, โซลินอยด์ล้างกระป๋อง |
| 68 | 20A* | กำลังของรถยนต์ #4 (คอยล์จุดระเบิด) |
| 69 | 20A* | กำลังของรถยนต์ #1 (PCM) |
| 70 | 15A* | กำลังของรถยนต์ #3 (คอยล์) — รีเลย์คลัตช์ปรับอากาศ, รีเลย์ควบคุมพัดลม, คอมเพรสเซอร์เครื่องปรับอากาศแบบปรับได้, การอุ่นเครื่องส่งกำลังเสริม, เทอร์โบชาร์จ wr ระบบควบคุมแอสทีเกท, วาล์วบายพาสคอมเพรสเซอร์อิเล็กทรอนิกส์ (สำหรับเทอร์โบชาร์จเจอร์), โมดูลขับเคลื่อนสี่ล้อ , เครื่องทำความร้อนระบายอากาศแตกร้าวบวก |
| 71 | — | ไม่ได้ใช้ |
| 72 | — | ไม่ได้ใช้ |
| 73 | — | ไม่ได้ใช้ |
| 74 | — | ไม่ได้ใช้ |
| 75 | — | ไม่ได้ใช้ |
| 76 | — | ไม่ได้ใช้ |
| 77 | — | ไม่ได้ใช้ |
| 78 | 20A* | ไฟหน้าแบบปล่อยความเข้มสูงด้านขวา |
| 79 | 10 ก* | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 80 | — | ไม่ได้ใช้ |
| 81 | — | ไม่ได้ใช้ |
| 82 | 15A* | เครื่องซักผ้าด้านหลัง |
| 83 | — | ไม่ได้ใช้ |
| 84 | 20A* | รถพ่วงพ่วงไฟจอด |
| 85 | — | ไม่ได้ใช้ |
| 86 | 5A* | โมดูลควบคุมระบบส่งกำลัง — กำลังคงอยู่, รีเลย์โมดูลควบคุมระบบส่งกำลัง, โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 87 | 5A* | วิ่ง/สตาร์ท |
| 88 | — | ไม่ได้ใช้ |
| 89 | 10 ก* | โมดูลระบบเบรกป้องกันล้อล็อก |
| 90 | 10 ก* | โมดูลควบคุมระบบส่งกำลัง ทำงาน/สตาร์ท |
| 91 | 10 ก* | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 92 | 5A* | คอยล์รีเลย์โบลเวอร์ด้านหน้า โมดูลพวงมาลัยเพาเวอร์ |
| 93 | 5A* | เครื่องเป่าลมเสริม, ไล่ฝ้าด้านหลัง, รีเลย์ชาร์จแบตเตอรี่ |
| 94 | 30A** | เรียกใช้/สตาร์ทโมดูลควบคุมร่างกาย |
| 95 | 5A* | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 96 | — | ไม่ได้ใช้ |
| 97 | — | ไม่ได้ใช้ |
| 98 | — | ไม่ได้ใช้ |
| * ฟิวส์ขนาดเล็ก ** ฟิวส์คาร์ทริดจ์ |
2014
โฆษณา vertisements
ห้องโดยสาร
การกำหนดฟิวส์ในห้องโดยสาร (2014)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 30A | กระจกหน้าด้านคนขับ |
| 2 | 15A | เบาะเมมโมรี่ เบาะแถวสอง |
| 3 | 30A | ไม่ได้ใช้ (สำรอง) |
| 4 | 10A | รีเลย์ประหยัดแบตเตอรี (ไฟภายในรถและไฟเบาะนั่ง) |
| 5 | 20A | เครื่องขยายเสียงอัจฉริยะ |
| 6 | 5A | ไม่ได้ใช้ (สำรอง) |
| 7 | 7.5 A | สวิตช์กระจกไฟฟ้า, โมดูลประตูด้านคนขับ, โมดูลที่นั่งคนขับ, ปุ่มกด |
| 8 | 10A | ประตูยกไฟฟ้า |
| 9 | 10A | SYNC, แผงปิดผิวอิเล็กทรอนิกส์, โมดูลเครื่องรับส่งสัญญาณวิทยุ |
| 10 | 10A | รีเลย์รัน/อุปกรณ์เสริม, รีเลย์มอเตอร์ปัดน้ำฝนด้านหน้า |
| 11 | 10A | โมดูลการเข้าถึงอัจฉริยะ, Heads-up display |
| 12 | 15A | ไฟส่องสว่างภายใน, โคมไฟแอ่งน้ำ, ไฟแบ็คไลท์ |
| 13 | 15A | สัญญาณไฟเลี้ยวขวา |
| 14 | 15A | สัญญาณไฟเลี้ยวซ้าย |
| 15 | 15A | ไฟหยุดสูงตรงกลาง, ไฟสำรอง |
| 16 | 10A | ไฟหน้าไฟต่ำตกใจ) |
| 17 | 10A | ไฟหน้าไฟต่ำ (ซ้าย) |
| 18 | 10A | เบาะนั่งไฟฟ้าแถวที่สาม, ไฟแสดงการทำงานของปุ่มสตาร์ท, ไฟส่องสว่างที่แผงปุ่มกด, ระบบล็อคการเบรก, การปลุกชุดควบคุม Powertrain, ระบบป้องกันการโจรกรรม |
| 19 | 20A | ไม่ได้ใช้ (สำรอง) |
| 20 | 20A | ล็อค |
| 21 | 10A | ไม่ได้ใช้ (สำรอง) |
| 22 | 20A | ฮอร์นรีเลย์ |
| 23 | 15A | ชุดควบคุมพวงมาลัย แผงหน้าปัด |
| 24 | 15A | ขั้วต่อดาต้าลิงค์, โมดูลควบคุมพวงมาลัย |
| 25 | 15A | ปล่อยลิฟเกต |
| 26 | 5A | สวิตช์จุดระเบิด, สวิตช์ปุ่มกดสตาร์ท |
| 27 | 20A | โมดูลการเข้าถึงอัจฉริยะ |
| 28 | 15A | ไม่ได้ใช้ (สำรอง) |
| 29 | 20A | วิทยุ โมดูลระบบกำหนดตำแหน่งทั่วโลก |
| 30 | 15A | ไฟจอดรถด้านหน้า, รีเลย์พ่วงพ่วงสำหรับไฟจอดรถ, เครื่องหมายด้านหน้า |
| 31 | 5A | ตัวควบคุมลากพ่วง |
| 32 | 15A | สวิตช์กระจกคนขับและมอเตอร์, สวิตช์ล็อคไฟฟ้า, หลังคามูนรูฟ, ไฟ AC 110V, กระจกมองหลังภายใน |
| 33 | 10A | ไม่ได้ใช้ (สำรอง) |
| 34 | 10A | จอภาพจุดบอด, เบาะอุ่นแถวที่ 2, ระบบเซนเซอร์ถอยหลัง, กล้องมองหลัง |
| 35 | 5A | จอแสดงผล Heads-up, เซ็นเซอร์ความชื้นควบคุมสภาพอากาศ |
| 36 | 10A | ไม่ได้ใช้ (สำรอง) |
| 37 | 10A | ตู้เย็น |
| 38 | 10A | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 39 | 15A | ไฟหน้าไฟสูง |
| 40 | 10A | ไฟจอดรถด้านหลัง, ไฟส่องป้ายทะเบียน |
| 41 | 7.5A | ระบบการจำแนกประเภทผู้ครอบครอง, โมดูลควบคุมข้อ จำกัด |
| 42 | 5A | ไม่ได้ใช้ (สำรอง) |
| 43 | 10A | ไม่ได้ใช้ (สำรอง) |
| 44 | 10A | ไม่ได้ใช้ (สำรอง) |
| 45 | 5A | ไม่ได้ใช้ (สำรอง) |
| 46 | 10A | โมดูลควบคุมสภาพอากาศ |
| 47 | 15A | ไฟตัดหมอก, ไฟแสดงไฟตัดหมอก, ไฟเลี้ยวหน้า #2 |
| 48 | 30A เซอร์กิตเบรกเกอร์ | กระจกไฟฟ้าผู้โดยสารตอนหน้า, กระจกไฟฟ้าด้านหลัง |
| 49 | รีเลย์อุปกรณ์เสริมล่าช้า | โมดูลควบคุมร่างกาย |
โฆษณา vertisements
ห้องเครื่อง
การกำหนดฟิวส์ในกล่องจ่ายไฟ (2014)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 40A** | รีเลย์พัดลม2 |
| 2 | 40A** | รีเลย์พัดลม 1 |
| 3 | 30 ก** | โมดูลควบคุมเบรกรถพ่วง |
| 4 | 30A** | ที่ปัดน้ำฝน, ปั๊มเครื่องซักผ้า |
| 5 | 50A** | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 6 | — | ไม่ได้ใช้ |
| 7 | 30A** | ประตูยกไฟฟ้า |
| 8 | 20A** | มูนรูฟ |
| 9 | 20A** | พาวเวอร์พอยต์คอนโซลแถวที่ 2 |
| 10 | — | รีเลย์เบาะไฟฟ้าแถวที่ 3 |
| 11 | — | รีเลย์อุ่นกระจกหลัง |
| 12 | — | พ่วงพ่วง batteiy ชาร์จรีเลย์ |
| 13 | — | รีเลย์สตาร์ท |
| 14 | — | พัดลมระบายความร้อน #2 รีเลย์ |
| 15 | — | รีเลย์เชื้อเพลิง |
| 16 | — | ไม่ได้ใช้ |
| 17 | 30A** | จุดไฟ AC 110V |
| 18 | 40A** | มอเตอร์โบลเวอร์หน้า |
| 19 | 30A** | มอเตอร์สตาร์ท |
| 20 | 20A** | จุดไฟภายในถัง |
| 21 | 20A** | จุดจ่ายไฟที่แผงหน้าปัด / ไฟแช็กซิการ์ |
| 22 | 30A** | โมดูลเบาะนั่งแถวที่ 3 |
| 23 | 30A** | เบาะปรับไฟฟ้าด้านคนขับ โมดูลหน่วยความจำ |
| 24 | 30A** | ค่าพ่วงแบตเตอรี |
| 25 | — | ไม่ได้ใช้ |
| 26 | 40A** | ที่ไล่ฝ้ากระจกหลัง, ระบบอุ่นกระจก |
| 27 | 20A** | จุดไฟสินค้า |
| 28 | 30A** | เบาะนั่งปรับอุ่น/เย็น |
| 29 | 20A** | เบาะนั่งอุ่นด้านหน้า |
| 30 | 20A** | เบาะอุ่นด้านหลัง |
| 31 | 25A** | รีเลย์พัดลมไฟฟ้า3 |
| 32 | — | รีเลย์โบลเวอร์เสริม |
| 33 | — | พัดลมระบายความร้อน #1 รีเลย์ |
| 34 | — | รีเลย์โบลเวอร์ด้านหน้า |
| 35 | — | รีเลย์พัดลมระบายความร้อน (ซีรีส์) |
| 36 | — | ไม่ได้ใช้ |
| 37 | — | รีเลย์พ่วงไฟเลี้ยวขวา หยุด/เลี้ยวขวา |
| 38 | — | รีเลย์ไฟถอยหลังพ่วงพ่วง |
| 39 | 30A** | มอเตอร์โบลเวอร์เสริม |
| 40 | — | ไม่ได้ใช้ |
| 41 | — | ไม่ได้ใช้ |
| 42 | 30A** | เบาะไฟฟ้าผู้โดยสาร |
| 43 | 20A** | วาล์วระบบเบรกป้องกันล้อล็อก |
| 44 | — | รีเลย์เครื่องซักผ้ากระจกหน้ารถ |
| 45 | 5A* | เซ็นเซอร์วัดปริมาณน้ำฝน |
| 46 | 5A* | โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ EcoBoost) |
| 47 | 15 ก* | เครื่องซักผ้าปั๊ม |
| 48 | 10 ก* | ไฟจอดรถด้านหน้า |
| 49 | — | ไม่ได้ใช้ |
| 50 | 10 ก* | กระจกอุ่น |
| 51 | 5A* | โมดูลควบคุมระบบส่งกำลัง — จอภาพกำลังของหัวฉีด (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 52 | — | ไม่ได้ใช้ |
| 53 | — | รีเลย์พ่วงไฟเลี้ยวซ้าย/หยุด/ไฟเลี้ยว |
| 54 | — | ไม่ได้ใช้ |
| 55 | — | รีเลย์ปัดน้ำฝน |
| 56 | 30A* | หัวฉีดน้ำมันเชื้อเพลิงรีเลย์ปั๊มเชื้อเพลิง |
| 57 | 20A* | ไฟหน้าแบบปล่อยความเข้มสูงด้านซ้าย |
| 58 | 10 ก* | เซ็นเซอร์กระแสสลับ |
| 59 | 10 ก* | สวิตช์เปิด/ปิดเบรก |
| 60 | 10 ก* | ไฟสำรองพ่วงข้าง |
| 61 | — | ไม่ได้ใช้ |
| 62 | 10 ก* | คลัตช์ปรับอากาศ |
| 63 | 15 ก* | ไฟหยุด/ไฟเลี้ยวของรถพ่วง |
| 64 | 15 ก* | ที่ปัดน้ำฝนด้านหลัง |
| 65 | — | ไม่ได้ใช้ |
| 66 | — | โมดูลควบคุมระบบส่งกำลัง — รีเลย์กำลังรถยนต์ |
| 67 | 20A* | กำลังของยานพาหนะ #2 — เครื่องทำความร้อนเซ็นเซอร์ออกซิเจน, เซ็นเซอร์มวลอากาศ, โซลินอยด์จับเวลาเพลาลูกเบี้ยวแบบแปรผัน, โซลินอยด์ช่องระบายอากาศของกระป๋อง, โซลินอยด์สำหรับล้างกระป๋อง |
| 68 | 20A* | กำลังของรถยนต์ #4 (คอยล์จุดระเบิด) |
| 69 | 20A* | กำลังของรถยนต์ #1 (PCM) |
| 70 | 15 ก* | กำลังของรถยนต์ #3 (คอยล์) — รีเลย์คลัตช์ปรับอากาศ, รีเลย์ควบคุมพัดลม, คอมเพรสเซอร์ปรับอากาศแบบปรับได้, ระบบอุ่นเกียร์เสริม, ระบบควบคุมประตูเสียเทอร์โบชาร์จ, วาล์วบายพาสคอมเพรสเซอร์อิเล็กทรอนิกส์ (สำหรับเทอร์โบชาร์จเจอร์), โมดูลขับเคลื่อนสี่ล้อ, เครื่องทำความร้อนระบายอากาศรอยแตกที่เป็นบวก |
| 71 | — | ไม่ได้ใช้ |
| 72 | — | ไม่ได้ใช้ |
| 73 | — | ไม่ได้ใช้ |
| 74 | — | ไม่ได้ใช้ |
| 75 | — | ไม่ได้ใช้ |
| 76 | — | ไม่ได้ใช้ |
| 77 | — | รีเลย์โคมไฟจอดพ่วงพ่วง |
| 78 | 20A* | ไฟหน้าแบบปล่อยความเข้มสูงด้านขวา |
| 79 | 10 ก* | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 80 | — | ไม่ได้ใช้ |
| 81 | — | ไม่ได้ใช้ |
| 82 | 15 ก* | เครื่องซักผ้าด้านหลัง |
| 83 | — | ไม่ได้ใช้ |
| 84 | 20A* | รถพ่วงพ่วงไฟจอด |
| 85 | — | ไม่ได้ใช้ |
| 86 | 5A* | โมดูลควบคุมระบบส่งกำลัง — กำลังคงอยู่, รีเลย์โมดูลควบคุมระบบส่งกำลัง, โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 87 | 5A* | วิ่ง/สตาร์ท |
| 88 | — | วิ่ง/สตาร์ทรีเลย์ |
| 89 | 10 ก* | โมดูลระบบเบรกป้องกันล้อล็อก |
| 90 | 10 ก* | โมดูลควบคุมระบบส่งกำลัง ทำงาน/สตาร์ท |
| 91 | 10 ก* | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 92 | 5A* | คอยล์รีเลย์โบลเวอร์ด้านหน้า โมดูลพวงมาลัยเพาเวอร์ |
| 93 | 5A* | เครื่องเป่าลมเสริม, ไล่ฝ้าด้านหลัง, รีเลย์ชาร์จแบตเตอรี่ |
| 94 | 30A** | เรียกใช้/สตาร์ทโมดูลควบคุมร่างกาย |
| 95 | 5A* | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 96 | — | ไม่ได้ใช้ |
| 97 | — | ไม่ได้ใช้ |
| 98 | — | รีเลย์คลัตช์ปรับอากาศ |
| * ฟิวส์ขนาดเล็ก ** ฟิวส์คาร์ทริดจ์ |
2015
โฆษณา vertisements
ห้องโดยสาร
การกำหนดฟิวส์ในห้องโดยสาร (2015)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 30A | กระจกหน้าด้านคนขับ |
| 2 | 15A | เบาะเมมโมรี่ เบาะแถวสอง |
| 3 | 30A | กระจกหน้าด้านผู้โดยสาร |
| 4 | 10A | รีเลย์ประหยัดแบตเตอรี่ (ไฟภายในรถและไฟเบาะนั่ง) |
| 5 | 20A | เครื่องขยายเสียงอัจฉริยะ |
| 6 | 5A | ไม่ได้ใช้ (สำรอง) |
| 7 | 7.5A | สวิตช์กระจกไฟฟ้า, โมดูลประตูด้านคนขับ, โมดูลที่นั่งคนขับ, ปุ่มกด |
| 8 | 10A | ประตูยกไฟฟ้า |
| 9 | 10A | SYNC, แผงปิดผิวอิเล็กทรอนิกส์, โมดูลเครื่องรับส่งสัญญาณวิทยุ |
| 10 | 10A | รีเลย์รัน/อุปกรณ์เสริม, รีเลย์มอเตอร์ปัดน้ำฝนด้านหน้า |
| 11 | 10A | โมดูลการเข้าถึงอัจฉริยะ, Heads-up display |
| 12 | 15A | ไฟส่องสว่างภายใน, โคมไฟแอ่งน้ำ, ไฟแบ็คไลท์ |
| 13 | 15A | สัญญาณไฟเลี้ยวขวา |
| 14 | 15A | สัญญาณไฟเลี้ยวซ้าย |
| 15 | 15A | ไฟหยุดสูงตรงกลาง, ไฟสำรอง |
| 16 | 10A | ไฟหน้าไฟต่ำ (ขวา) |
| 17 | 10A | ไฟหน้าไฟต่ำ (ซ้าย) |
| 18 | 10A | เบาะนั่งไฟฟ้าแถวที่สาม, ไฟแสดงการทำงานของปุ่มสตาร์ท, ไฟส่องสว่างที่แผงปุ่มกด, ระบบล็อคการเบรก, การปลุกชุดควบคุม Powertrain, ระบบป้องกันการโจรกรรม |
| 19 | 20A | ไม่ได้ใช้ (สำรอง) |
| 20 | 20A | ล็อค |
| 21 | 10A | ไม่ได้ใช้ (สำรอง) |
| 22 | 20A | ฮอร์นรีเลย์ |
| 23 | 15A | ชุดควบคุมพวงมาลัย แผงหน้าปัด |
| 24 | 15A | ขั้วต่อดาต้าลิงค์, โมดูลควบคุมพวงมาลัย |
| 25 | 15A | ปล่อยลิฟเกต |
| 26 | 5A | สวิตช์จุดระเบิด, สวิตช์ปุ่มกดสตาร์ท |
| 27 | 20A | โมดูลการเข้าถึงอัจฉริยะ |
| 28 | 15A | ไม่ได้ใช้ (สำรอง) |
| 29 | 20A | วิทยุ โมดูลระบบกำหนดตำแหน่งทั่วโลก |
| 30 | 15A | ไฟจอดรถด้านหน้า, รีเลย์พ่วงพ่วงสำหรับไฟจอดรถ, เครื่องหมายด้านหน้า |
| 31 | 5A | ตัวควบคุมลากพ่วง |
| 32 | 15A | สวิตช์กระจกคนขับและมอเตอร์, สวิตช์ล็อคไฟฟ้า, หลังคามูนรูฟ, ไฟ AC 110V, กระจกมองหลังภายใน |
| 33 | 10A | ไม่ได้ใช้ (สำรอง) |
| 34 | 10A | จอภาพจุดบอด, เบาะอุ่นแถวที่ 2, ระบบเซนเซอร์ถอยหลัง, กล้องมองหลัง |
| 35 | 5A | จอแสดงผล Heads-up, เซ็นเซอร์ความชื้นควบคุมสภาพอากาศ |
| 36 | 10A | พวงมาลัยอุ่น |
| 37 | 10A | ตู้เย็น |
| 38 | 10A | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 39 | 15A | ไฟหน้าไฟสูง |
| 40 | 10A | ไฟจอดรถด้านหลัง, ไฟส่องป้ายทะเบียน |
| 41 | 7.5A | ระบบการจำแนกประเภทผู้ครอบครอง, โมดูลควบคุมข้อ จำกัด |
| 42 | 5A | ไม่ได้ใช้ (สำรอง) |
| 43 | 10A | ไม่ได้ใช้ (สำรอง) |
| 44 | 10A | ไม่ได้ใช้ (สำรอง) |
| 45 | 5A | ไม่ได้ใช้ (สำรอง) |
| 46 | 10A | โมดูลควบคุมสภาพอากาศ |
| 47 | 15A | ไฟตัดหมอก, ไฟแสดงไฟตัดหมอก, ไฟเลี้ยวหน้า #2 |
| 48 | 30A เซอร์กิตเบรกเกอร์ | กระจกไฟฟ้าผู้โดยสารตอนหน้า, กระจกไฟฟ้าด้านหลัง |
| 49 | รีเลย์อุปกรณ์เสริมล่าช้า | โมดูลควบคุมร่างกาย |
ห้องเครื่อง
โฆษณา vertisements
การกำหนดฟิวส์ในกล่องจ่ายไฟ (2015)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 40A** | รีเลย์พัดลม2 |
| 2 | 40A** | รีเลย์พัดลม 1 |
| 3 | 30A** | โมดูลควบคุมเบรกรถพ่วง |
| 4 | 30A** | ที่ปัดน้ำฝน, ปั๊มเครื่องซักผ้า |
| 5 | 50A** | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 6 | — | ไม่ได้ใช้ |
| 7 | 30A** | ประตูยกไฟฟ้า |
| 8 | 20A** | มูนรูฟ |
| 9 | 20A** | พาวเวอร์พอยต์คอนโซลแถวที่ 2 |
| 10 | — | รีเลย์เบาะไฟฟ้าแถวที่ 3 |
| 11 | — | รีเลย์อุ่นกระจกหลัง |
| 12 | — | รีเลย์ชาร์จแบตเตอรี่พ่วงพ่วง |
| 13 | — | รีเลย์สตาร์ท |
| 14 | — | พัดลมระบายความร้อน #2 รีเลย์ |
| 15 | — | รีเลย์เชื้อเพลิง |
| 16 | — | ไม่ได้ใช้ |
| 17 | 30A** | จุดไฟ AC 110V |
| 18 | 40A** | มอเตอร์โบลเวอร์หน้า |
| 19 | 30A** | มอเตอร์สตาร์ท |
| 20 | 20A** | จุดไฟภายในถัง |
| 21 | 20A** | จุดจ่ายไฟที่แผงหน้าปัด / ไฟแช็กซิการ์ |
| 22 | 30A** | โมดูลเบาะนั่งแถวที่ 3 |
| 23 | 30A** | เบาะปรับไฟฟ้าด้านคนขับ โมดูลหน่วยความจำ |
| 24 | 30A** | ค่าพ่วงแบตเตอรี |
| 25 | — | ไม่ได้ใช้ |
| 26 | 40A** | ที่ไล่ฝ้ากระจกหลัง, ระบบอุ่นกระจก |
| 27 | 20A** | จุดไฟสินค้า |
| 28 | 30A** | เบาะนั่งปรับอุ่น/เย็น |
| 29 | 20A** | เบาะนั่งอุ่นด้านหน้า |
| 30 | 20A** | เบาะอุ่นด้านหลัง |
| 31 | 25A** | รีเลย์พัดลมไฟฟ้า3 |
| 32 | — | รีเลย์โบลเวอร์เสริม |
| 33 | — | พัดลมระบายความร้อน #1 รีเลย์ |
| 34 | — | รีเลย์โบลเวอร์ด้านหน้า |
| 35 | — | รีเลย์พัดลมระบายความร้อน (ซีรีส์) |
| 36 | — | ไม่ได้ใช้ |
| 37 | — | รีเลย์พ่วงไฟเลี้ยวขวา หยุด/เลี้ยวขวา |
| 38 | — | รีเลย์ไฟถอยหลังพ่วงพ่วง |
| 39 | 30A** | มอเตอร์โบลเวอร์เสริม |
| 40 | — | ไม่ได้ใช้ |
| 41 | — | ไม่ได้ใช้ |
| 42 | 30A** | เบาะไฟฟ้าผู้โดยสาร |
| 43 | 20A** | วาล์วระบบเบรกป้องกันล้อล็อก |
| 44 | — | รีเลย์เครื่องซักผ้ากระจกหน้ารถ |
| 45 | 5A* | เซ็นเซอร์วัดปริมาณน้ำฝน |
| 46 | 5A* | โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ EcoBoost) |
| 47 | 15 ก* | เครื่องซักผ้าปั๊ม |
| 48 | 10 ก* | ไฟจอดรถด้านหน้า |
| 49 | — | ไม่ได้ใช้ |
| 50 | 10 ก* | กระจกอุ่น |
| 51 | 5A* | โมดูลควบคุมระบบส่งกำลัง — จอภาพกำลังของหัวฉีด (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 52 | — | ไม่ได้ใช้ |
| 53 | — | รีเลย์พ่วงไฟเลี้ยวซ้าย/หยุด/ไฟเลี้ยว |
| 54 | — | ไม่ได้ใช้ |
| 55 | — | รีเลย์ปัดน้ำฝน |
| 56 | 30A* | หัวฉีดน้ำมันเชื้อเพลิงรีเลย์ปั๊มเชื้อเพลิง |
| 57 | 20A* | ไฟหน้าแบบปล่อยความเข้มสูงด้านซ้าย |
| 58 | 10 ก* | เซ็นเซอร์กระแสสลับ |
| 59 | 10 ก* | สวิตช์เปิด/ปิดเบรก |
| 60 | 10 ก* | ไฟสำรองพ่วงข้าง |
| 61 | — | ไม่ได้ใช้ |
| 62 | 10 ก* | คลัตช์ปรับอากาศ |
| 63 | 15 ก* | ไฟหยุด/ไฟเลี้ยวของรถพ่วง |
| 64 | 15 ก* | ที่ปัดน้ำฝนด้านหลัง |
| 65 | — | ไม่ได้ใช้ |
| 66 | — | โมดูลควบคุมระบบส่งกำลัง — รีเลย์กำลังรถยนต์ |
| 67 | 20A* | กำลังของยานพาหนะ #2 — เครื่องทำความร้อนเซ็นเซอร์ออกซิเจน, เซ็นเซอร์มวลอากาศ, โซลินอยด์จับเวลาเพลาลูกเบี้ยวแบบแปรผัน, โซลินอยด์ช่องระบายอากาศของกระป๋อง, โซลินอยด์สำหรับล้างกระป๋อง |
| 68 | 20A* | กำลังของรถยนต์ #4 (คอยล์จุดระเบิด) |
| 69 | 20A* | กำลังของรถยนต์ #1 (PCM) |
| 70 | 15 ก* | กำลังของรถยนต์ #3 (คอยล์) — รีเลย์คลัตช์ปรับอากาศ, รีเลย์ควบคุมพัดลม, คอมเพรสเซอร์ปรับอากาศแบบปรับได้, ระบบอุ่นเกียร์เสริม, ระบบควบคุมประตูเสียเทอร์โบชาร์จ, วาล์วบายพาสคอมเพรสเซอร์อิเล็กทรอนิกส์ (สำหรับเทอร์โบชาร์จเจอร์), โมดูลขับเคลื่อนสี่ล้อ, เครื่องทำความร้อนระบายอากาศรอยแตกที่เป็นบวก |
| 71 | — | ไม่ได้ใช้ |
| 72 | — | ไม่ได้ใช้ |
| 73 | — | ไม่ได้ใช้ |
| 74 | — | ไม่ได้ใช้ |
| 75 | — | ไม่ได้ใช้ |
| 76 | — | ไม่ได้ใช้ |
| 77 | — | รีเลย์โคมไฟจอดพ่วงพ่วง |
| 78 | 20A* | ไฟหน้าแบบปล่อยความเข้มสูงด้านขวา |
| 79 | 10 ก* | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 80 | — | ไม่ได้ใช้ |
| 81 | — | ไม่ได้ใช้ |
| 82 | 15 ก* | เครื่องซักผ้าด้านหลัง |
| 83 | — | ไม่ได้ใช้ |
| 84 | 20A* | รถพ่วงพ่วงไฟจอด |
| 85 | — | ไม่ได้ใช้ |
| 86 | 5A* | โมดูลควบคุมระบบส่งกำลัง — กำลังคงอยู่, รีเลย์โมดูลควบคุมระบบส่งกำลัง, โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 87 | 5A* | วิ่ง/สตาร์ท |
| 88 | — | วิ่ง/สตาร์ทรีเลย์ |
| 89 | 10 ก* | โมดูลระบบเบรกป้องกันล้อล็อก |
| 90 | 10 ก* | โมดูลควบคุมระบบส่งกำลัง ทำงาน/สตาร์ท |
| 91 | 10 ก* | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 92 | 5A* | คอยล์รีเลย์โบลเวอร์ด้านหน้า โมดูลพวงมาลัยเพาเวอร์ |
| 93 | 5A* | เครื่องเป่าลมเสริม, ไล่ฝ้าด้านหลัง, รีเลย์ชาร์จแบตเตอรี่ |
| 94 | 30A** | เรียกใช้/สตาร์ทโมดูลควบคุมร่างกาย |
| 95 | 5A* | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 96 | — | ไม่ได้ใช้ |
| 97 | — | ไม่ได้ใช้ |
| 98 | — | รีเลย์คลัตช์ปรับอากาศ |
| * ฟิวส์ขนาดเล็ก ** ฟิวส์คาร์ทริดจ์ |
2016
โฆษณา vertisements
ห้องโดยสาร
การกำหนดฟิวส์ในห้องโดยสาร (2016)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 30A | กระจกมองหลังด้านผู้โดยสาร. |
| 2 | 15A | ที่นั่งหน่วยความจำ ที่นั่งแถวที่สอง. |
| 3 | 30A | กระจกหน้าด้านผู้โดยสาร. |
| 4 | 10A | ความต้องการหลอดไฟรีเลย์ประหยัดแบตเตอรี่ |
| 5 | 20A | เครื่องขยายเสียง Active โมดูลควบคุมเสียงรบกวน |
| 6 | 5A | ไม่ได้ใช้ (สำรอง). |
| 7 | 7.5 A | ตรรกะโมดูลที่นั่งคนขับ โมดูลโซนประตูหน้าซ้าย ปุ่มกด |
| 8 | 10A | ประตูยกไฟฟ้า. |
| 9 | 10A | โมดูล SYNC แผงปิดผิวอิเล็คทรอนิคส์ โมดูลตัวรับส่งสัญญาณความถี่วิทยุ |
| 10 | 10A | เรียกใช้อุปกรณ์เสริมรีเลย์ รีเลย์มอเตอร์ปัดน้ำฝนด้านหน้า |
| 11 | 10A | ลอจิกโมดูลการเข้าถึงอัจฉริยะ การแสดงหัวขึ้น |
| 12 | 15A | โคมไฟแอ่งน้ำ. ไฟ LED แบ็คไลท์ แสงสว่างภายใน. |
| 13 | 15A | ตัวบ่งชี้ทิศทางด้านขวา |
| 14 | 15A | ตัวบ่งชี้ทิศทางด้านซ้ายมือ |
| 15 | 15A | ไฟหยุดสูงแบบติดตั้งตรงกลาง ไฟสำรอง. |
| 16 | 10A | ไฟหน้าไฟต่ำขวา. |
| 17 | 10A | ไฟหน้าไฟต่ำด้านซ้าย |
| 18 | 10A | เบาะไฟฟ้าแถวที่สาม. ปุ่มเริ่ม ไฟส่องสว่างปุ่มกด อินเตอร์ล็อคเปลี่ยนเกียร์. ปลุกโมดูลควบคุมระบบส่งกำลัง ระบบกันขโมย. |
| 19 | 20A | ไม่ได้ใช้ (สำรอง). |
| 20 | 20A | ล็อค |
| 21 | 10A | ไม่ได้ใช้ (สำรอง). |
| 22 | 20A | รีเลย์ฮอร์น. |
| 23 | 15A | ตรรกะของโมดูลควบคุมพวงมาลัย แผงหน้าปัด |
| 24 | 15A | โมดูลควบคุมพวงมาลัย ดาต้าลิงค์ |
| 25 | 15A | ปลดล๊อคประตู. |
| 26 | 5A | สวิตช์จุดระเบิด สวิตช์กุญแจจุดระเบิด. |
| 27 | 20A | พลังงานโมดูลการเข้าถึงอัจฉริยะ |
| 28 | 15A | ไม่ได้ใช้ (สำรอง). |
| 29 | 20A | วิทยุ. โมดูลระบบกำหนดตำแหน่งทั่วโลก |
| 30 | 15A | ไฟจอดรถด้านหน้า. รีเลย์พ่วงพ่วงสำหรับไฟจอด เครื่องหมายด้านหน้า. |
| 31 | 5A | ตัวควบคุมเบรกพ่วงพ่วง |
| 32 | 15A | มอเตอร์หน้าต่างอัจฉริยะ สวิตช์กระจกหลักและกระจกมองข้าง ล็อคสวิตช์ไฟส่องสว่าง มูนรูฟ จุดไฟกระแสสลับ 11OV กระจกมองหลังภายใน. |
| 33 | 10A | ไม่ได้ใช้ (สำรอง). |
| 34 | 10A | โมดูลช่วยจอดย้อนกลับ โมดูลเบาะนั่งแบบอุ่นด้านหลัง โมดูลตรวจสอบจุดบอด กล้องวิดีโอด้านหลัง กระจกภายใน. |
| 35 | 5A | เซ็นเซอร์ความชื้นควบคุมสภาพอากาศ การแสดงหัวขึ้น |
| 36 | 10A | พวงมาลัยอุ่น |
| 37 | 10A | ตู้เย็น. |
| 38 | 10A | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 39 | 15A | ไฟสูง. |
| 40 | 10A | ไฟจอดรถด้านหลัง. ไฟส่องป้ายทะเบียน. |
| 41 | 7.5 A | เซ็นเซอร์การจำแนกประเภทผู้ครอบครอง โมดูลควบคุมความยับยั้งชั่งใจ |
| 42 | 5A | ไม่ได้ใช้ (สำรอง). |
| 43 | 10A | ไม่ได้ใช้ (สำรอง). |
| 44 | 10A | ไม่ได้ใช้ (สำรอง). |
| 45 | 5A | ไม่ได้ใช้ (สำรอง). |
| 46 | 10A | โมดูลควบคุมสภาพอากาศ |
| 47 | 15A | รีเลย์ไฟตัดหมอก. ตัวบ่งชี้ทิศทางด้านหน้า |
| 48 | 30A เซอร์กิตเบรกเกอร์ | กระจกไฟฟ้าผู้โดยสารตอนหน้า. กระจกไฟฟ้าด้านหลัง. |
| 49 | รีเลย์ | รีเลย์อุปกรณ์เสริมล่าช้า โมดูลควบคุมร่างกาย |
โฆษณา vertisements
ห้องเครื่อง
การกำหนดฟิวส์ในกล่องจ่ายไฟ (2016)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 40A | รีเลย์พัดลม 2 |
| 2 | 40A | รีเลย์พัดลม 1 |
| 3 | 30A | โมดูลควบคุมเบรกรถพ่วง |
| 4 | 30A | ที่ปัดน้ำฝน เครื่องซักผ้าปั๊ม |
| 5 | 50A | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 6 | 20A | จุดจ่ายไฟที่คอนโซลกลาง |
| 7 | 30A | ประตูยกไฟฟ้า. |
| 8 | 20A | มูนรูฟ |
| 9 | 20A | จุดไฟคอนโซลแถวที่สอง |
| 10 | รีเลย์ | รีเลย์เบาะไฟฟ้าแถวที่สาม |
| 11 | รีเลย์ | รีเลย์กระจกหลังอุ่น |
| 12 | รีเลย์ | รีเลย์ประจุแบตเตอรี่พ่วงพ่วง |
| 13 | รีเลย์ | รีเลย์มอเตอร์สตาร์ท. |
| 14 | รีเลย์ | รีเลย์พัดลมระบายความร้อนหมายเลข 2 |
| 15 | รีเลย์ | รีเลย์ปั๊มเชื้อเพลิง |
| 16 | — | ไม่ได้ใช้. |
| 17 | 30A | จุดไฟกระแสสลับ 11OV |
| 18 | 40A | รีเลย์มอเตอร์โบลเวอร์หน้า. |
| 19 | 30A | รีเลย์สตาร์ท. |
| 20 | 20A | จุดไฟถังเก็บของ |
| 21 | 20A | แผงไฟจุดไฟ / ไฟแช็กซิการ์ |
| 22 | 30A | โมดูลที่นั่งแถวที่สาม |
| 23 | 30A | เบาะไฟฟ้าคนขับ. โมดูลหน่วยความจำ |
| 24 | 30A | ชาร์จแบตเตอรีพ่วง. |
| 25 | — | ไม่ได้ใช้. |
| 26 | 40A | ไล่ฝ้ากระจกหลัง. กระจกอุ่น |
| 27 | 20A | จุดไฟสินค้า. |
| 28 | 30A | เบาะนั่งปรับอากาศด้านหน้า |
| 29 | 20A | ที่นั่งอุ่นด้านหน้า |
| 30 | 20A | ที่นั่งอุ่นด้านหลัง |
| 31 | 25A | รีเลย์พัดลมไฟฟ้า3. |
| 32 | รีเลย์ | รีเลย์มอเตอร์โบลเวอร์เสริม |
| 33 | รีเลย์ | พัดลมระบายความร้อน #1 รีเลย์ |
| 34 | รีเลย์ | รีเลย์มอเตอร์โบลเวอร์หน้า. |
| 35 | รีเลย์ | รีเลย์พัดลมระบายความร้อน (ซีรีส์) |
| 36 | — | ไม่ได้ใช้. |
| 37 | รีเลย์ | รีเลย์ไฟเลี้ยว/ไฟเลี้ยวด้านขวาของรถพ่วง |
| 38 | รีเลย์ | รีเลย์ไฟถอยหลังพ่วงพ่วง. |
| 39 | 30A | มอเตอร์โบลเวอร์เสริม. |
| 40 | — | ไม่ได้ใช้. |
| 41 | — | ไม่ได้ใช้. |
| 42 | 30A | เบาะไฟฟ้าผู้โดยสาร. |
| 43 | 20A | วาล์วระบบเบรกป้องกันล้อล็อก |
| 44 | รีเลย์ | รีเลย์เครื่องซักผ้ากระจกหน้า. |
| 45 | 5A | เซ็นเซอร์วัดปริมาณน้ำฝน |
| 46 | 5A | โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ EcoBoost) |
| 47 | 15 อา | เครื่องซักผ้าปั๊ม |
| 48 | 10A | ไฟจอดรถด้านหน้า. |
| 49 | — | ไม่ได้ใช้. |
| 50 | 10A | กระจกอุ่น |
| 51 | 5A | โมดูลควบคุมระบบส่งกำลัง — จอภาพกำลังของหัวฉีด (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 52 | — | ไม่ได้ใช้. |
| 53 | รีเลย์ | รีเลย์ไฟเลี้ยว/ไฟเลี้ยวซ้าย-ขวา |
| 54 | — | ไม่ได้ใช้. |
| 55 | รีเลย์ | รีเลย์ปัดน้ำฝน. |
| 56 | 30A | หัวฉีดน้ำมันเชื้อเพลิง รีเลย์ปั๊มเชื้อเพลิง |
| 57 | 20A | ไฟหน้าดิสชาร์จแบบแรงสูงด้านซ้าย |
| 58 | 10A | เซ็นเซอร์กระแสสลับ |
| 59 | 10A | สวิตช์เปิด/ปิดเบรค. |
| 60 | 10A | ไฟสำรองพ่วงข้าง. |
| 61 | — | ไม่ได้ใช้. |
| 62 | 10A | รีเลย์คลัตช์ปรับอากาศ. |
| 63 | 15 อา | ไฟเบรก/ไฟเลี้ยวของรถพ่วง |
| 64 | 15A | ที่ปัดน้ำฝนด้านหลัง |
| 65 | — | ไม่ได้ใช้. |
| 66 | รีเลย์ | โมดูลควบคุมระบบส่งกำลัง — รีเลย์กำลังรถยนต์ |
| 67 | 20A | กำลังของรถยนต์ #2 — เครื่องทำความร้อนเซ็นเซอร์ออกซิเจน เซ็นเซอร์มวลอากาศ โซลินอยด์วาล์วไทม์มิ่งของเพลาลูกเบี้ยวแปรผัน โซลินอยด์ช่องระบายอากาศกระป๋อง โซลินอยด์ล้างกระป๋อง |
| 68 | 20A | กำลังของรถยนต์ #4 (คอยล์จุดระเบิด) |
| 69 | 20A | กำลังของรถยนต์ 1 (โมดูลควบคุมระบบส่งกำลัง) |
| 70 | 15A | กำลังรถ #3 (คอยล์) — รีเลย์คลัตช์ปรับอากาศ |
| คอยล์รีเลย์ควบคุมพัดลม 1-3 คอมเพรสเซอร์เครื่องปรับอากาศแบบปรับได้ การอุ่นเครื่องส่งเสริม ระบบควบคุมประตูเสียเทอร์โบชาร์จ วาล์วบายพาสคอมเพรสเซอร์อิเล็กทรอนิกส์ โมดูลขับเคลื่อนสี่ล้อ เครื่องทำความร้อนระบายอากาศเหวี่ยงบวก | ||
| 71 | — | ไม่ได้ใช้. |
| 72 | — | ไม่ได้ใช้. |
| 73 | — | ไม่ได้ใช้. |
| 74 | — | ไม่ได้ใช้. |
| 75 | — | ไม่ได้ใช้. |
| 76 | — | ไม่ได้ใช้. |
| 77 | รีเลย์ | รีเลย์โคมไฟจอดพ่วงพ่วง. |
| 78 | 20A | ไฟหน้าแบบคายประจุความเข้มสูงด้านขวา |
| 79 | 10A | โมดูลควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 80 | — | ไม่ได้ใช้. |
| 81 | — | ไม่ได้ใช้. |
| 82 | 15 อา | เครื่องซักผ้าด้านหลัง |
| 83 | — | ไม่ได้ใช้. |
| 84 | 20A | โคมไฟพ่วงท้ายรถ. |
| 85 | — | ไม่ได้ใช้. |
| 86 | 5A | โมดูลควบคุมระบบส่งกำลัง รักษาพลังชีวิตและถ่ายทอด รีเลย์โมดูลควบคุมระบบส่งกำลัง โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 87 | 5A | วิ่ง/สตาร์ทรีเลย์ |
| 88 | รีเลย์ | วิ่ง/สตาร์ทรีเลย์ |
| 89 | 10A | โมดูลระบบเบรกป้องกันล้อล็อก |
| 90 | 10A | โมดูลควบคุมระบบส่งกำลัง ทำงาน/สตาร์ท |
| 91 | 10A | โมดูลควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 92 | 5A | คอยล์รีเลย์โบลเวอร์หน้า. โมดูลพวงมาลัยเพาเวอร์ |
| 93 | 5A | มอเตอร์โบลเวอร์เสริม. รีเลย์ไล่ฝ้ากระจกหลัง. รีเลย์ชาร์จแบตเตอรี่. |
| 94 | 30A | โมดูลควบคุมร่างกายทำงาน/สตาร์ท |
| 95 | 5A | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 96 | — | ไม่ได้ใช้. |
| 97 | — | ไม่ได้ใช้. |
| 98 | รีเลย์ | รีเลย์คลัตช์ปรับอากาศ. |
2017
โฆษณา vertisements
ห้องโดยสาร
การกำหนดฟิวส์ในห้องโดยสาร (2017)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 30A | กระจกมองหลังด้านผู้โดยสาร. |
| 2 | 15A | ที่นั่งหน่วยความจำ ที่นั่งแถวที่สอง. |
| 3 | 30A | กระจกหน้าด้านผู้โดยสาร. |
| 4 | 10A | ความต้องการหลอดไฟรีเลย์ประหยัดแบตเตอรี่ |
| 5 | 20A | เครื่องขยายเสียง Active โมดูลควบคุมเสียงรบกวน |
| 6 | 5A | ไม่ได้ใช้ (สำรอง). |
| 7 | 7.5 A | ตรรกะโมดูลที่นั่งคนขับ โมดูลโซนประตูหน้าซ้าย ปุ่มกด |
| 8 | 10A | ประตูยกไฟฟ้า. |
| 9 | 10A | โมดูล SYNC แผงปิดผิวอิเล็คทรอนิคส์ โมดูลตัวรับส่งสัญญาณความถี่วิทยุ |
| 10 | 10A | เรียกใช้อุปกรณ์เสริมรีเลย์ รีเลย์มอเตอร์ปัดน้ำฝนด้านหน้า |
| 11 | 10A | ลอจิกโมดูลการเข้าถึงอัจฉริยะ การแสดงหัวขึ้น |
| 12 | 15A | โคมไฟแอ่งน้ำ. ไฟ LED แบ็คไลท์ แสงสว่างภายใน. |
| 13 | 15A | ตัวบ่งชี้ทิศทางด้านขวา |
| 14 | 15A | ตัวบ่งชี้ทิศทางด้านซ้ายมือ |
| 15 | 15A | ไฟหยุดสูงแบบติดตั้งตรงกลาง ไฟสำรอง. |
| 16 | 10A | ไฟหน้าไฟต่ำขวา. |
| 17 | 10A | ไฟหน้าไฟต่ำด้านซ้าย |
| 18 | 10A | เบาะไฟฟ้าแถวที่สาม. ปุ่มเริ่ม ไฟส่องสว่างปุ่มกด อินเตอร์ล็อคเปลี่ยนเกียร์. ปลุกโมดูลควบคุมระบบส่งกำลัง ระบบกันขโมย. |
| 19 | 20A | ไม่ได้ใช้ (สำรอง). |
| 20 | 20A | ล็อค |
| 21 | 10A | โมดูลพลังงานเสริม |
| 22 | 20A | รีเลย์ฮอร์น. |
| 23 | 15A | ตรรกะของโมดูลควบคุมพวงมาลัย แผงหน้าปัด |
| 24 | 15A | โมดูลควบคุมพวงมาลัย ดาต้าลิงค์ |
| 25 | 15A | ปลดล๊อคประตู. |
| 26 | 5A | สวิตช์จุดระเบิด สวิตช์กุญแจจุดระเบิด. |
| 27 | 20A | พลังงานโมดูลการเข้าถึงอัจฉริยะ |
| 28 | 15A | ไม่ได้ใช้ (สำรอง). |
| 29 | 20A | วิทยุ. โมดูลระบบกำหนดตำแหน่งทั่วโลก |
| 30 | 15A | ไฟจอดรถด้านหน้า. รีเลย์พ่วงพ่วงสำหรับไฟจอด เครื่องหมายด้านหน้า. |
| 31 | 5A | ตัวควบคุมเบรกพ่วงพ่วง |
| 32 | 15A | มอเตอร์หน้าต่างอัจฉริยะ สวิตช์กระจกหลักและกระจกมองข้าง ล็อคสวิตช์ไฟส่องสว่าง มูนรูฟ จุดไฟกระแสสลับ 11OV กระจกมองหลังภายใน. |
| 33 | 10A | ไม่ได้ใช้ (สำรอง). |
| 34 | 10A | โมดูลช่วยจอดย้อนกลับ โมดูลเบาะนั่งแบบอุ่นด้านหลัง โมดูลตรวจสอบจุดบอด กล้องวิดีโอด้านหลัง กระจกภายใน. |
| 35 | 5A | เซ็นเซอร์ความชื้นควบคุมสภาพอากาศ การแสดงหัวขึ้น |
| 36 | 10A | พวงมาลัยอุ่น |
| 37 | 10A | ตู้เย็น. |
| 38 | 10A | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 39 | 15A | ไฟสูง. |
| 40 | 10A | ไฟจอดรถด้านหลัง. ไฟส่องป้ายทะเบียน. |
| 41 | 7.5 A | โมดูลพลังงานเสริม |
| 42 | 5A | ไม่ได้ใช้ (สำรอง). |
| 43 | 10A | ไม่ได้ใช้ (สำรอง). |
| 44 | 10A | ไม่ได้ใช้ (สำรอง). |
| 45 | 5A | ไม่ได้ใช้ (สำรอง). |
| 46 | 10A | โมดูลควบคุมสภาพอากาศ |
| 47 | 15A | รีเลย์ไฟตัดหมอก. ตัวบ่งชี้ทิศทางด้านหน้า |
| 48 | 30A เซอร์กิตเบรกเกอร์ | กระจกไฟฟ้าผู้โดยสารตอนหน้า. กระจกไฟฟ้าด้านหลัง. |
| 49 | รีเลย์ | รีเลย์อุปกรณ์เสริมล่าช้า โมดูลควบคุมร่างกาย |
โฆษณา vertisements
ห้องเครื่อง
การกำหนดฟิวส์ในกล่องจ่ายไฟ (2017)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 40A | รีเลย์พัดลม 2 |
| 2 | 40A | รีเลย์พัดลม 1 |
| 3 | 30A | โมดูลควบคุมเบรกรถพ่วง |
| 4 | 30A | ที่ปัดน้ำฝน เครื่องซักผ้าปั๊ม |
| 5 | 50A | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 6 | 20A | จุดจ่ายไฟที่คอนโซลกลาง |
| 7 | 30A | ประตูยกไฟฟ้า. |
| 8 | 20A | มูนรูฟ |
| 9 | 20A | จุดไฟคอนโซลแถวที่สอง |
| 10 | รีเลย์ | รีเลย์เบาะไฟฟ้าแถวที่สาม |
| 11 | รีเลย์ | รีเลย์กระจกหลังอุ่น |
| 12 | รีเลย์ | รีเลย์ประจุแบตเตอรี่พ่วงพ่วง |
| 13 | รีเลย์ | รีเลย์มอเตอร์สตาร์ท. |
| 14 | รีเลย์ | รีเลย์พัดลมระบายความร้อนหมายเลข 2 |
| 15 | รีเลย์ | รีเลย์ปั๊มเชื้อเพลิง |
| 16 | — | ไม่ได้ใช้. |
| 17 | 30A | จุดไฟ AC 110V |
| 18 | 40A | รีเลย์มอเตอร์โบลเวอร์หน้า. |
| 19 | 30A | รีเลย์สตาร์ท. |
| 20 | 20A | จุดไฟถังเก็บของ |
| 21 | 20A | แผงไฟจุดไฟ / ไฟแช็กซิการ์ |
| 22 | 30A | โมดูลที่นั่งแถวที่สาม |
| 23 | 30A | เบาะไฟฟ้าคนขับ. โมดูลหน่วยความจำ |
| 24 | 30A | ชาร์จแบตเตอรีพ่วง. |
| 25 | — | ไม่ได้ใช้. |
| 26 | 40A | ไล่ฝ้ากระจกหลัง. กระจกอุ่น |
| 27 | 20A | จุดไฟสินค้า. |
| 28 | 30A | เบาะนั่งปรับอากาศด้านหน้า |
| 29 | 20A | ที่นั่งอุ่นด้านหน้า |
| 30 | 20A | ที่นั่งอุ่นด้านหลัง |
| 31 | 25 อา | รีเลย์พัดลมไฟฟ้า3. |
| 32 | รีเลย์ | รีเลย์มอเตอร์โบลเวอร์เสริม |
| 33 | รีเลย์ | พัดลมระบายความร้อน #1 รีเลย์ |
| 34 | รีเลย์ | รีเลย์มอเตอร์โบลเวอร์หน้า. |
| 35 | รีเลย์ | รีเลย์พัดลมระบายความร้อน (ซีรีส์) |
| 36 | — | ไม่ได้ใช้. |
| 37 | รีเลย์ | รีเลย์ไฟเลี้ยว/ไฟเลี้ยวด้านขวาของรถพ่วง |
| 38 | รีเลย์ | รีเลย์ไฟถอยหลังพ่วงพ่วง. |
| 39 | 30A | มอเตอร์โบลเวอร์เสริม. |
| 40 | — | ไม่ได้ใช้. |
| 41 | — | ไม่ได้ใช้. |
| 42 | 30A | เบาะไฟฟ้าผู้โดยสาร. |
| 43 | 20A | วาล์วระบบเบรกป้องกันล้อล็อก |
| 44 | รีเลย์ | รีเลย์เครื่องซักผ้ากระจกหน้า. |
| 45 | 5A | เซ็นเซอร์วัดปริมาณน้ำฝน |
| 46 | 5A | โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ EcoBoost) |
| 47 | 15 อา | เครื่องซักผ้าปั๊ม |
| 48 | 10A | ไฟจอดรถด้านหน้า. |
| 49 | — | ไม่ได้ใช้. |
| 50 | 10A | กระจกอุ่น |
| 51 | 5A | โมดูลควบคุมระบบส่งกำลัง — จอภาพกำลังของหัวฉีด (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 52 | — | ไม่ได้ใช้. |
| 53 | รีเลย์ | รีเลย์ไฟเลี้ยว/ไฟเลี้ยวซ้าย-ขวา |
| 54 | — | ไม่ได้ใช้. |
| 55 | รีเลย์ | รีเลย์ปัดน้ำฝน. |
| 56 | 30A | หัวฉีดน้ำมันเชื้อเพลิง รีเลย์ปั๊มเชื้อเพลิง |
| 57 | 20A | ไฟหน้าดิสชาร์จแบบแรงสูงด้านซ้าย |
| 58 | 10A | เซ็นเซอร์กระแสสลับ |
| 59 | 10A | สวิตช์เปิด/ปิดเบรค. |
| 60 | 10A | ไฟสำรองพ่วงข้าง. |
| 61 | — | ไม่ได้ใช้. |
| 62 | 10A | รีเลย์คลัตช์ปรับอากาศ. |
| 63 | 15 อา | ไฟเบรก/ไฟเลี้ยวของรถพ่วง |
| 64 | 15 อา | ที่ปัดน้ำฝนด้านหลัง |
| 65 | — | ไม่ได้ใช้. |
| 66 | รีเลย์ | โมดูลควบคุมระบบส่งกำลัง — รีเลย์กำลังรถยนต์ |
| 67 | 20A | กำลังของรถยนต์ #2 — เครื่องทำความร้อนเซ็นเซอร์ออกซิเจน เซ็นเซอร์มวลอากาศ โซลินอยด์วาล์วไทม์มิ่งของเพลาลูกเบี้ยวแปรผัน โซลินอยด์ช่องระบายอากาศกระป๋อง โซลินอยด์ล้างกระป๋อง |
| 68 | 20A | กำลังของรถยนต์ #4 (คอยล์จุดระเบิด) |
| 69 | 20A | กำลังของรถยนต์ 1 (โมดูลควบคุมระบบส่งกำลัง) |
| 70 | 15 อา | กำลังรถ #3 (คอยล์) — รีเลย์คลัตช์ปรับอากาศ คอยล์รีเลย์ควบคุมพัดลม 1-3 คอมเพรสเซอร์เครื่องปรับอากาศแบบปรับได้ การอุ่นเครื่องส่งเสริม ระบบควบคุมประตูเสียเทอร์โบชาร์จ วาล์วบายพาสคอมเพรสเซอร์อิเล็กทรอนิกส์ โมดูลขับเคลื่อนสี่ล้อ เครื่องทำความร้อนระบายอากาศเหวี่ยงบวก |
| 71 | — | ไม่ได้ใช้. |
| 72 | — | ไม่ได้ใช้. |
| 73 | — | ไม่ได้ใช้. |
| 74 | — | ไม่ได้ใช้. |
| 75 | — | ไม่ได้ใช้. |
| 75 | — | ไม่ได้ใช้. |
| 77 | รีเลย์ | รีเลย์โคมไฟจอดพ่วงพ่วง. |
| 78 | 20A | ไฟหน้าแบบคายประจุความเข้มสูงด้านขวา |
| 79 | 10A | โมดูลควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 80 | — | ไม่ได้ใช้. |
| 81 | — | ไม่ได้ใช้. |
| 82 | 15 อา | เครื่องซักผ้าด้านหลัง |
| 83 | — | ไม่ได้ใช้. |
| 84 | 20A | โคมไฟพ่วงท้ายรถ. |
| 85 | — | ไม่ได้ใช้. |
| 86 | 5A | โมดูลควบคุมระบบส่งกำลัง รักษาพลังชีวิตและถ่ายทอด รีเลย์โมดูลควบคุมระบบส่งกำลัง โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 87 | 5A | วิ่ง/สตาร์ทรีเลย์ |
| 88 | รีเลย์ | วิ่ง/สตาร์ทรีเลย์ |
| 89 | 10A | โมดูลระบบเบรกป้องกันล้อล็อก |
| 90 | 10A | โมดูลควบคุมระบบส่งกำลัง ทำงาน/สตาร์ท |
| 91 | 10A | โมดูลควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 92 | 5A | คอยล์รีเลย์โบลเวอร์หน้า. โมดูลพวงมาลัยเพาเวอร์ |
| 93 | 5A | มอเตอร์โบลเวอร์เสริม. รีเลย์ไล่ฝ้ากระจกหลัง. รีเลย์ชาร์จแบตเตอรี่. |
| 94 | 30A | โมดูลควบคุมร่างกายทำงาน/สตาร์ท |
| 95 | 5A | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 96 | — | ไม่ได้ใช้. |
| 97 | — | ไม่ได้ใช้. |
| 98 | รีเลย์ | รีเลย์คลัตช์ปรับอากาศ. |
2018, 2019
โฆษณา vertisements
ห้องโดยสาร
การกำหนดฟิวส์ในห้องโดยสาร (2018, 2019)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|
| 1 | 30A | กระจกไฟฟ้าหน้าคนขับ. |
| 2 | 15A | ที่นั่งหน่วยความจำ ที่นั่งแถวที่สอง. |
| 3 | 30A | กระจกหน้าด้านผู้โดยสาร. |
| 4 | 10A | ความต้องการหลอดไฟรีเลย์ประหยัดแบตเตอรี่ |
| 5 | 20A | เครื่องขยายเสียง Active โมดูลควบคุมเสียงรบกวน |
| 6 | 5A | ไม่ได้ใช้ (สำรอง). |
| 7 | 75 อา | ตรรกะโมดูลที่นั่งคนขับ โมดูลโซนประตูหน้าซ้าย ปุ่มกด |
| 8 | 10A | ประตูยกไฟฟ้า. |
| 9 | 10A | โมดูล SYNC แผงปิดผิวอิเล็คทรอนิคส์ โมดูลตัวรับส่งสัญญาณความถี่วิทยุ |
| 10 | 10A | เรียกใช้อุปกรณ์เสริมรีเลย์ รีเลย์มอเตอร์ปัดน้ำฝนด้านหน้า |
| 11 | 10A | ลอจิกโมดูลการเข้าถึงอัจฉริยะ การแสดงหัวขึ้น |
| 12 | 15A | โคมไฟแอ่งน้ำ. ไฟ LED แบ็คไลท์ แสงสว่างภายใน. |
| 13 | 15A | ตัวบ่งชี้ทิศทางด้านขวา |
| 14 | 15A | ตัวบ่งชี้ทิศทางด้านซ้ายมือ |
| 15 | 15A | ไฟหยุดสูงแบบติดตั้งตรงกลาง ไฟสำรอง. |
| 16 | 10A | ไฟหน้าไฟต่ำขวา. |
| 17 | 10A | ไฟหน้าไฟต่ำด้านซ้าย |
| 18 | 10A | เบาะไฟฟ้าแถวที่สาม. ปุ่มเริ่ม ไฟส่องสว่างปุ่มกด อินเตอร์ล็อคเปลี่ยนเกียร์. ปลุกโมดูลควบคุมระบบส่งกำลัง ระบบกันขโมย. |
| 19 | 20A | ไม่ได้ใช้ (สำรอง). |
| 20 | 20A | ล็อค |
| 21 | 10A | โมดูลพลังงานเสริม |
| 22 | 20A | รีเลย์ฮอร์น. |
| 23 | 15A | ตรรกะของโมดูลควบคุมพวงมาลัย แผงหน้าปัด |
| 24 | 15A | โมดูลควบคุมพวงมาลัย ดาต้าลิงค์ |
| 25 | 15A | ปลดล๊อคประตู. |
| 26 | 5A | สวิตช์จุดระเบิด สวิตช์กุญแจจุดระเบิด. |
| 27 | 20A | พลังงานโมดูลการเข้าถึงอัจฉริยะ |
| 28 | 15A | ไม่ได้ใช้ (สำรอง). |
| 29 | 20A | วิทยุ. โมดูลระบบกำหนดตำแหน่งทั่วโลก |
| 30 | 15A | ไฟจอดรถด้านหน้า. รีเลย์พ่วงพ่วงสำหรับไฟจอด เครื่องหมายด้านหน้า. |
| 31 | 5A | ตัวควบคุมเบรกพ่วงพ่วง |
| 32 | 15A | มอเตอร์หน้าต่างอัจฉริยะ สวิตช์กระจกหลักและกระจกมองข้าง ล็อคสวิตช์ไฟส่องสว่าง มูนรูฟ จุดไฟ AC 110V กระจกมองหลังภายใน. |
| 33 | 10A | ไม่ได้ใช้ (สำรอง). |
| 34 | 10A | โมดูลช่วยจอดย้อนกลับ โมดูลเบาะนั่งแบบอุ่นด้านหลัง โมดูลตรวจสอบจุดบอด กล้องวิดีโอด้านหลัง กระจกภายใน. |
| 35 | 5A | เซ็นเซอร์ความชื้นควบคุมสภาพอากาศ การแสดงหัวขึ้น |
| 36 | 10A | พวงมาลัยอุ่น |
| 37 | 10A | ตู้เย็น. |
| 38 | 10A | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 39 | 15A | ไฟสูง. |
| 40 | 10A | ไฟจอดรถด้านหลัง. ไฟส่องป้ายทะเบียน. |
| 41 | 75 อา | โมดูลพลังงานเสริม |
| 42 | 5A | ไม่ได้ใช้ (สำรอง). |
| 43 | 10A | ไม่ได้ใช้ (สำรอง). |
| 44 | 10A | ไม่ได้ใช้ (สำรอง). |
| 45 | 5A | ไม่ได้ใช้ (สำรอง). |
| 46 | 10A | โมดูลควบคุมสภาพอากาศ |
| 47 | 15A | กำลังรีเลย์ไฟตัดหมอก ตัวบ่งชี้ทิศทางด้านหน้า |
| 48 | 30A เซอร์กิตเบรกเกอร์ | กระจกไฟฟ้าผู้โดยสารตอนหน้า. กระจกไฟฟ้าด้านหลัง. |
| 49 | รีเลย์ | รีเลย์อุปกรณ์เสริมล่าช้า โมดูลควบคุมร่างกาย |
ห้องเครื่อง
โฆษณา vertisements
การกำหนดฟิวส์ในกล่องจ่ายไฟ (2018, 2019)
| № | คะแนนแอมป์ | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|
| 1 | 40A | รีเลย์พัดลม 2 |
| 2 | 40A | รีเลย์พัดลม 1 |
| 3 | 30A | โมดูลควบคุมเบรกรถพ่วง |
| 4 | 30A | ที่ปัดน้ำฝน เครื่องซักผ้าปั๊ม |
| 5 | 50A | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 6 | 20A | จุดจ่ายไฟที่คอนโซลกลาง (ไม่มีระบบช่วยจอดด้านหลัง) |
| 7 | 30A | ประตูยกไฟฟ้า. |
| 8 | 20A | มูนรูฟ |
| 9 | 20A | จุดไฟคอนโซลแถวที่สอง |
| 10 | รีเลย์ | รีเลย์เบาะไฟฟ้าแถวที่สาม |
| 11 | รีเลย์ | รีเลย์กระจกหลังอุ่น |
| 12 | รีเลย์ | รีเลย์ประจุแบตเตอรี่พ่วงพ่วง |
| 13 | รีเลย์ | รีเลย์มอเตอร์สตาร์ท. |
| 14 | รีเลย์ | รีเลย์พัดลมระบายความร้อนหมายเลข 2 |
| 15 | รีเลย์ | รีเลย์ปั๊มเชื้อเพลิง |
| 16 | — | ไม่ได้ใช้. |
| 17 | 30A | จุดไฟ AC 110V |
| 18 | 40A | รีเลย์มอเตอร์โบลเวอร์หน้า. |
| 19 | 30A | รีเลย์สตาร์ท. |
| 20 | 20A | จุดไฟถังเก็บของ |
| 21 | 20A | แผงไฟจุดไฟ / ไฟแช็กซิการ์ |
| 22 | 30A | โมดูลที่นั่งแถวที่สาม |
| 23 | 30A | เบาะไฟฟ้าคนขับ. โมดูลหน่วยความจำ |
| 24 | 30A | ชาร์จแบตเตอรีพ่วง. |
| 25 | — | ไม่ได้ใช้. |
| 26 | 40A | ไล่ฝ้ากระจกหลัง. กระจกอุ่น |
| 27 | 20A | จุดไฟสินค้า. |
| 28 | 30A | เบาะนั่งอุ่นและเย็นด้านหน้า |
| 29 | 20A | ที่นั่งอุ่นด้านหน้า (ไม่มีเบาะเย็น) |
| 30 | 20A | ที่นั่งอุ่นด้านหลัง |
| 31 | 25A | รีเลย์พัดลมไฟฟ้า3. |
| 32 | รีเลย์ | รีเลย์มอเตอร์โบลเวอร์เสริม |
| 33 | รีเลย์ | พัดลมระบายความร้อน #1 รีเลย์ |
| 34 | รีเลย์ | รีเลย์มอเตอร์โบลเวอร์หน้า. |
| 35 | รีเลย์ | รีเลย์พัดลมระบายความร้อน (ซีรีส์) |
| 36 | — | ไม่ได้ใช้. |
| 37 | รีเลย์ | รีเลย์ไฟเลี้ยว/ไฟเลี้ยวด้านขวาของรถพ่วง |
| 38 | รีเลย์ | รีเลย์ไฟถอยหลังพ่วงพ่วง. |
| 39 | 30A | มอเตอร์โบลเวอร์เสริม. |
| 40 | — | ไม่ได้ใช้. |
| 41 | — | ไม่ได้ใช้. |
| 42 | 30A | เบาะไฟฟ้าผู้โดยสาร. |
| 43 | 20A | วาล์วระบบเบรกป้องกันล้อล็อก |
| 44 | รีเลย์ | รีเลย์เครื่องซักผ้ากระจกหน้า. |
| 45 | 5A | เซ็นเซอร์วัดปริมาณน้ำฝน |
| 46 | 5A | โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ EcoBoost) |
| 47 | 15A | เครื่องซักผ้าปั๊ม |
| 48 | 10A | ไฟจอดรถด้านหน้า. |
| 49 | — | ไม่ได้ใช้. |
| 50 | 10A | กระจกอุ่น |
| 51 | — | ไม่ได้ใช้. |
| 52 | — | ไม่ได้ใช้. |
| 53 | รีเลย์ | รีเลย์ไฟเลี้ยว/ไฟเลี้ยวซ้าย-ขวา |
| 54 | — | ไม่ได้ใช้. |
| 55 | รีเลย์ | รีเลย์ปัดน้ำฝน. |
| 56 | 30A | หัวฉีดน้ำมันเชื้อเพลิง รีเลย์ปั๊มเชื้อเพลิง |
| 57 | 20A | ไฟหน้าดิสชาร์จแบบแรงสูงด้านซ้าย |
| 58 | 10A | เซ็นเซอร์กระแสสลับ |
| 59 | 10A | สวิตช์เปิด/ปิดเบรค. |
| 60 | 10A | ไฟสำรองพ่วงข้าง. |
| 61 | — | ไม่ได้ใช้. |
| 62 | 10A | รีเลย์คลัตช์ปรับอากาศ. |
| 63 | 15 อา | ไฟเบรก/ไฟเลี้ยวของรถพ่วง |
| 64 | 15 อา | ที่ปัดน้ำฝนด้านหลัง |
| 65 | — | ไม่ได้ใช้. |
| 66 | รีเลย์ | โมดูลควบคุมระบบส่งกำลัง — รีเลย์กำลังรถยนต์ |
| 67 | 20A | กำลังของรถยนต์ #2 — เครื่องทำความร้อนเซ็นเซอร์ออกซิเจน เซ็นเซอร์มวลอากาศ โซลินอยด์วาล์วไทม์มิ่งของเพลาลูกเบี้ยวแปรผัน โซลินอยด์ช่องระบายอากาศกระป๋อง โซลินอยด์ล้างกระป๋อง |
| 68 | 20A | กำลังของรถยนต์ #4 (คอยล์จุดระเบิด) |
| 69 | 20A | กำลังของรถยนต์ 1 (โมดูลควบคุมระบบส่งกำลัง) |
| 70 | 15 อา | กำลังรถ #3 (คอยล์) — รีเลย์คลัตช์ปรับอากาศ คอยล์รีเลย์ควบคุมพัดลม 1-3 คอมเพรสเซอร์เครื่องปรับอากาศแบบปรับได้ การอุ่นเครื่องส่งเสริม ระบบควบคุมประตูเสียเทอร์โบชาร์จ วาล์วบายพาสคอมเพรสเซอร์อิเล็กทรอนิกส์ โมดูลขับเคลื่อนสี่ล้อ เครื่องทำความร้อนระบายอากาศเหวี่ยงบวก |
| 71 | — | ไม่ได้ใช้. |
| 72 | — | ไม่ได้ใช้. |
| 73 | — | ไม่ได้ใช้. |
| 74 | — | ไม่ได้ใช้. |
| 75 | — | ไม่ได้ใช้. |
| 76 | — | ไม่ได้ใช้. |
| 77 | รีเลย์ | รีเลย์โคมไฟจอดพ่วงพ่วง. |
| 78 | 20A | ไฟหน้าแบบคายประจุความเข้มสูงด้านขวา |
| 79 | — | ไม่ได้ใช้. |
| 80 | — | ไม่ได้ใช้. |
| 81 | — | ไม่ได้ใช้. |
| 82 | 15 อา | เครื่องซักผ้าด้านหลัง |
| 83 | — | ไม่ได้ใช้. |
| 84 | 20A | โคมไฟพ่วงท้ายรถ. |
| 85 | — | ไม่ได้ใช้. |
| 86 | 5A | โมดูลควบคุมระบบส่งกำลัง รักษาพลังชีวิตและถ่ายทอด รีเลย์โมดูลควบคุมระบบส่งกำลัง โซลินอยด์ช่องระบายอากาศกระป๋อง (เครื่องยนต์ที่ไม่ใช่ EcoBoost) |
| 87 | 5A | วิ่ง/สตาร์ทรีเลย์ |
| 88 | รีเลย์ | วิ่ง/สตาร์ทรีเลย์ |
| 89 | 10A | โมดูลระบบเบรกป้องกันล้อล็อก |
| 90 | 10A | โมดูลควบคุมระบบส่งกำลัง ทำงาน/สตาร์ท |
| 91 | 10A | โมดูลควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 92 | 5A | คอยล์รีเลย์โบลเวอร์หน้า. โมดูลพวงมาลัยเพาเวอร์ |
| 93 | 5A | มอเตอร์โบลเวอร์เสริม. รีเลย์ไล่ฝ้ากระจกหลัง. รีเลย์ชาร์จแบตเตอรี่. |
| 94 | 30A | โมดูลควบคุมร่างกายทำงาน/สตาร์ท |
| 95 | 5A | สวิตช์กระจกผู้โดยสารด้านหน้า |
| 96 | — | ไม่ได้ใช้. |
| 97 | — | ไม่ได้ใช้. |
| 98 | รีเลย์ | รีเลย์คลัตช์ปรับอากาศ. |
