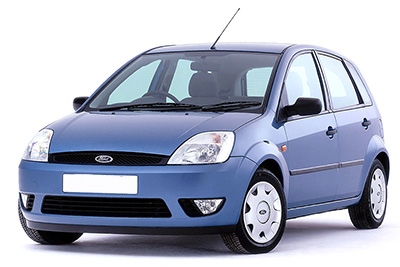

ในบทความนี้ เราจะพิจารณา Ford Fiesta รุ่นที่ 5 ซึ่งผลิตตั้งแต่ปี 2002 ถึง 2008 ที่นี่คุณจะได้พบกับแผนผังของกล่องฟิวส์ของ Ford Fiesta 2002, 2003, 2004, 2005, 2006, 2007 และ 2008 รับข้อมูลเกี่ยวกับ ‘ ตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
โครงร่างฟิวส์ Ford Fiesta 2002-2008
ฟิวส์สำหรับที่จุดบุหรี่ (ปลั๊กไฟ) ของ Ford Fiesta คือฟิวส์ F29 (ที่จุดบุหรี่) และ F51 (ปลั๊กไฟเสริม) ในกล่องฟิวส์ที่แผงหน้าปัด
ตำแหน่งกล่องฟิวส์
ห้องโดยสาร
กล่องฟิวส์อยู่ด้านหลังกล่องถุงมือ เปิดช่องเก็บของ ขันผนังให้แน่นแล้วพับลง
ห้องเครื่อง
กล่องฟิวส์หลัก ติดอยู่กับผนังสำหรับติดตั้งแบตเตอรี่ (ถอดแบตเตอรี่ออก กดสลักแล้วดึงตัวเครื่องออก)
กล่องรีเลย์ อยู่ติดกับแบตเตอรี่ (กดคลิปสองตัวด้วยไขควงแล้วถอดออก)
ไดอะแกรมกล่องฟิวส์
กล่องฟิวส์ภายใน
โฆษณา โฆษณา
การกำหนดฟิวส์บนแผงหน้าปัด
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| F1 | — | ไม่ได้ใช้ |
| F2 | — | ลากจูง |
| F3 | — | การลากจูง / ไฟส่องสว่าง |
| F4 | 10A | เครื่องปรับอากาศ, มอเตอร์โบลเวอร์ |
| F5 | 20A | ระบบเบรกป้องกันล้อล็อก (ABS), ESP |
| F6 | 30A | ระบบเบรกป้องกันล้อล็อก (ABS), ESP |
| F7 | 15A | เกียร์อัตโนมัติ (Durashift EST) |
| F8 | 7.5A | กระจกไฟฟ้า |
| F9 | 10A | ไฟต่ำด้านซ้าย |
| F10 | 10A | ไฟต่ำขวา |
| F11 | 15A | ไฟวิ่งกลางวัน (DRL) |
| F12 | 15A | การจัดการเครื่องยนต์, ระบบหัวฉีด ECU |
| F13 | 20A | การจัดการเครื่องยนต์, เครื่องฟอกไอเสียเชิงเร่งปฏิกิริยา (ดีเซล) |
| F14 | 30A | ทางเข้า |
| F15 | 20A | ปั๊มน้ำมันเชื้อเพลิง |
| F 16 | 3A | การจัดการเครื่องยนต์, ระบบหัวฉีด ECU |
| F17 | 15A | สวิตช์ไฟ |
| F18 | 15A | วิทยุ, ขั้วต่อการวินิจฉัย |
| F19 | 15A | ไฟวิ่งกลางวัน (DRL) |
| F20 | 7.5A | แผงหน้าปัด, ประหยัดแบตเตอรี่, ไฟส่องป้ายทะเบียน, โมดูลอิเล็กทรอนิกส์ทั่วไป |
| F21 | — | ไม่ได้ใช้ |
| F22 | 7.5A | ไฟด้านข้างและด้านข้าง (ซ้าย) |
| F23 | 7.5A | ไฟด้านข้างและด้านข้าง (ขวา) |
| F24 | 20A | เซ็นทรัลล็อค, แตรปลุก |
| F25 | 15A | ไฟอันตราย |
| F26 | 20A | อุ่นกระจกหลัง |
| F27 | 15A | แตรรถยนต์ |
| F28 | 3A | แบตเตอรี่, สตาร์ทเตอร์ |
| F29 | 15A | ไฟแช็ก |
| F30 | 15A | จุดระเบิด |
| F31 | 10A | สวิตช์ไฟ |
| F32 | 7.5A | กระจกมองข้างแบบอุ่น |
| F33 | 7.5A | แผงหน้าปัด |
| F34 | — | ไม่ได้ใช้ |
| F35 | 7.5A | เบาะนั่งคู่หน้าอุ่น |
| F36 | 30A | กระจกไฟฟ้า |
| F37 | 3A | ระบบเบรกป้องกันล้อล็อก (ABS), ESP |
| F38 | 7.5A | โมดูลอิเล็กทรอนิกส์ทั่วไป |
| F39 | 7.5A | ถุงลมนิรภัย |
| F40 | 7.5A | เกียร์อัตโนมัติ |
| F41 | — | ไม่ได้ใช้ |
| F42 | 30A | อุ่นหน้าต่างด้านหน้า |
| F43 | 30A | อุ่นหน้าต่างด้านหน้า |
| F44 | 3A | ระบบเครื่องเสียง |
| F45 | 15A | ไฟหยุด |
| F46 | 20A | ที่ปัดน้ำฝนกระจกหน้า |
| F47 | 10A | ที่ปัดน้ำฝนด้านหลัง |
| F48 | 7.5A | ไฟฉุกเฉิน |
| F49 | 30A | มอเตอร์โบลเวอร์ |
| F50 | 20A | ไฟตัดหมอก |
| F51 | 15A | ปลั๊กไฟเสริม |
| F52 | 10A | ไฟหลักด้านซ้าย |
| F53 | 10A | ไฟสูงขวา |
| เรอเล | ||
| R1 | 40 | กระจกไฟฟ้า |
| R2 | 40 | อุ่นหน้าต่างด้านหน้า |
| R3 | 70 | จุดระเบิด |
| R4 | 20 | ไฟต่ำ |
| R5 | 20 | ไฟสูง |
| R6 | 20 | ปั๊มน้ำมันเชื้อเพลิง |
| R7 | 40 | ทางเข้า |
| R8 | 40 | เครื่องทำความร้อนหน่วย) |
| R9 | 20 | ไฟวิ่งกลางวัน (DRL) |
| R10 | 20 | ระบบการชาร์จ |
| R11 | 40 | การจัดการเครื่องยนต์, ระบบหัวฉีด ECU |
| R12 | — | ไม่ได้ใช้ |
โฆษณา โฆษณา
กล่องฟิวส์ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง
| № | แอมพลิ | คำอธิบาย |
|---|---|---|
| FA | 30 | เครื่องทำความร้อนเสริม |
| FB | 60 | กระปุกเกียร์หุ่นยนต์ |
| FC | 60 | การอุ่นเครื่อง (ดีเซล) |
| FD | 40 | ระบบปรับอากาศ |
| EF | 60 | ไฟกลางแจ้ง |
| FF | 60 | จอง |
| FG | 60 | ระบบควบคุมเครื่องยนต์ |
| FH | 60 | กระจกไฟฟ้า |
กล่องรีเลย์
| № | คำอธิบาย |
|---|---|
| R1 | คลัตช์คอมเพรสเซอร์เครื่องปรับอากาศ (ปิดการทำงานเมื่อเปิดคันเร่งเต็มที่) |
| R2 | พัดลมระบายความร้อนมอเตอร์ (ความเร็วสูง) |
| R3 | เครื่องทำความร้อนเพิ่มเติม |
| R4 | เครื่องทำความร้อนเพิ่มเติม |
