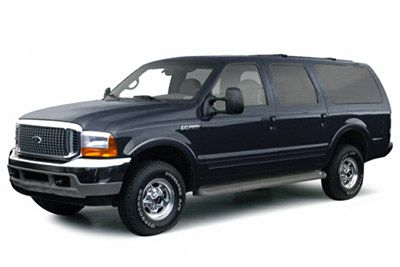

Ford Excursion SUV สำหรับงานหนัก ผลิตจากปี 2000 ถึง 2005 ในบทความนี้ คุณจะได้พบกับแผนผังของกล่องฟิวส์ Ford Excursion 2000, 2001, 2002, 2003, 2004 และ 2005 ดูข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ ฟิวส์ภายใน รถและหาข้อมูลเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
รูปแบบฟิวส์ Ford Excursion 2000-2005
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า):
2000-2001 — เป็นฟิวส์ №3 (ที่จุดบุหรี่) ในกล่องฟิวส์ที่แผงหน้าปัด และฟิวส์ №7 (Floor Console Auxiliary PowerPoint) № 9 (Floor Rear Quarter Auxiliary PowerPoint) และ № 11 ( Cargo Auxiliary PowerPoint) ในกล่องฟิวส์ห้องเครื่อง
2545-2548 — ฟิวส์№2 (จุดจ่ายไฟ — คอนโซลบนพื้น), №3 (จุดไฟ — แถวที่ 3), №4 (จุดไฟ — แดชบอร์ด), №5 (จุดไฟ — แผงด้านหลังขวา) และ№12 (ซิการ์ ที่เบากว่า) ในกล่องฟิวส์ห้องโดยสาร
ตำแหน่งกล่องฟิวส์
ห้องโดยสาร
แผงฟิวส์อยู่ด้านล่างและด้านซ้ายของพวงมาลัยถัดจากแป้นเบรก ถอดฝาครอบแผงควบคุมเพื่อเข้าถึงฟิวส์
กล่องฟิวส์ห้องเครื่อง (ถ้ามี)
กล่องจ่ายไฟฟ้าอยู่ในห้องเครื่อง
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2000, 2001
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2000, 2001)
| № | แอมแปร์ | คำอธิบายของแผงฟิวส์ห้องโดยสาร |
|---|---|---|
| 1 | 20A | วิทยุฟิวส์รองสำหรับตัวเลือกเสียง |
| 2 | 5A | แผงหน้าปัด, โมดูลควบคุมระบบส่งกำลัง (PCM) RAM, PATS LED |
| 3 | 20A | ที่จุดบุหรี่ ขั้วต่อดาต้าลิงค์ |
| 4 | — | ไม่ได้ใช้ |
| 5 | 10A | แหล่งจ่ายไฟจุดระเบิด (เข้าถึงลูกค้า) |
| 6 | 15A | DRL, ล็อคก้านเบรก (BSI), ECM, Trip Computer (OTC), ส่วนประกอบ AUX A / C, สัญญาณไฟเลี้ยวอันตราย, ระบบควบคุมความเร็วอัตโนมัติ, ปั๊มสูญญากาศ, ไฟถอยหลัง, สวิตช์ On-The-Fly แบบอิเล็กทรอนิกส์, Hublock Solenoid , ที่นั่งอุ่น |
| 7 | 5A | สวิตช์กระจกไฟฟ้า / ไฟส่องสว่างล็อคไฟฟ้า |
| 8 | 5A | สวิตช์ไฟหน้า LED / วิทยุ |
| 9 | — | ไม่ได้ใช้ |
| ดิกซ์ | — | ไม่ได้ใช้ |
| 11 | 30A | Wiper Run / Park Relay Coil, คอยล์รีเลย์สูง / ต่ำที่ปัดน้ำฝน, คอยล์รีเลย์ปั๊มเครื่องซักผ้า, มอเตอร์ปัดน้ำฝนด้านหน้า, คอยล์รีเลย์มอเตอร์ที่ปัดน้ำฝนด้านหลัง |
| 12 | — | ไม่ได้ใช้ |
| 13 | 20A | ไฟเบรก, ไฟเบรกกลางสูง/ไฟเตือน, ไฟเบรกพ่วง, ระบบควบคุมความเร็วอัตโนมัติ |
| 14 | 15A | ไฟเหนือศีรษะ, ไฟชาร์จ, ไฟเสริม, กระดานวิ่ง, กระจกไฟฟ้า, กระจกแต่งตัว, ไฟอ่านหนังสือ, ไฟใต้ฝากระโปรงหน้า, ไฟช่องเก็บของ, กระจกไฟฟ้า (อุปกรณ์เสริมแบบหน่วงเวลา) |
| 15 | 5A | สวิตซ์ไฟเบรก (ลอจิก), PATS, GEM |
| 16 | 15A | ไฟหน้าไฟสูง แผงหน้าปัด (ไฟสูง) |
| 17 | 15A | กระจกอุ่น, ไฟเลี้ยว «ON» ที่ไล่ฝ้าด้านหลัง |
| 18 | 10A | แผงควบคุมแบบบูรณาการด้านหลัง (RICP), ตัวเปลี่ยนซีดี |
| 19 | 10A | แผงหน้าปัด, โมดูล GEM, สวิตช์ยกเลิกโอเวอร์ไดรฟ์, ทรานซิเอเวอร์ PATS / PATS, สวิตช์เปิดใช้งานขณะเดินเบา (เฉพาะดีเซล) |
| 20 | 15A | รีเลย์สตาร์ท, GEM, วิทยุ (พร้อมสายรอง) |
| 21 | 5A | สตรีมเริ่มต้นวิทยุ |
| 22 | 10A | โมดูลถุงลมนิรภัย คอยล์รีเลย์มอเตอร์โบลเวอร์ |
| 23 | — | ไม่ได้ใช้ |
| 24 | 10A | คลัตช์ A/C, ตัวกระตุ้นประตูผสม, คอยล์รีเลย์ประจุแบตเตอรี่พ่วง |
| 25 | 5A | ระบบเบรกป้องกันล้อล็อก 4 ล้อ (4WABS) |
| 26 | — | ไม่ได้ใช้ |
| 27 | — | ไม่ได้ใช้ |
| 28 | — | ไม่ได้ใช้ |
| 29 | 5A | แผงหน้าปัด (ไฟเตือนการชาร์จและถุงลมนิรภัย) |
| 30 | 30A | คอยล์รีเลย์ PCM, คอยล์จุดระเบิด (เบนซินเท่านั้น), ฮีตเตอร์เชื้อเพลิง (เฉพาะดีเซล), โซลินอยด์วาล์วดัมพ์ (เฉพาะดีเซล), คอยล์รีเลย์โมดูลควบคุมหัวฉีด (ดีเซลเท่านั้น) |
| 31 | — | ไม่ได้ใช้ |
| เรอเล 1 | — | รีเลย์โคมไฟในร่ม |
| เรอเล2 | — | รีเลย์ประหยัดแบตเตอรี่ |
| เรอเล3 | — | ไล่ฝ้าด้านหลัง |
| เรอเล 4 | — | รีเลย์กระจกไฟฟ้า |
| เรอเล 5 | — | รีเลย์หน่วงเวลาอุปกรณ์เสริม |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องจ่ายไฟ (2000, 2001)
| № | แอมแปร์ | คำอธิบายของกล่องจ่ายไฟฟ้า |
|---|---|---|
| 1 | 20A* | ที่ปัดน้ำฝนกระจกหลัง |
| 2 | 10 ก* | กระเป๋าเป่าลม |
| 3 | 15 ก* | มอเตอร์กระจกบานเฟี้ยม |
| 4 | 20A* | ลากไฟถอยหลัง, ไฟลากจอด |
| 5 | 20A* | ปลั๊กไฟเสริมของแผงหน้าปัด |
| 6 | 10 ก* | น้ำมันเบนซินเท่านั้น — A / C (CASS) ดีเซลเท่านั้น — เครื่องกำเนิดไฟฟ้ากระแสสลับ «A» Field |
| 7 | 20A* | ปลั๊กไฟเสริมที่คอนโซลตั้งพื้น |
| 8 | 15 ก* | ไฟสวนสาธารณะ |
| 9 | 20A* | ปลั๊กไฟเสริมที่แผงด้านหลังด้านซ้าย |
| ดิกซ์ | 30A* | ไฟหน้า |
| 11 | 20A* | ซ็อกเก็ตสินค้าเสริม |
| 12 | 15 ก* | DRL |
| 13 | 10 ก* | เครื่องซักผ้า |
| 14 | 15 ก* | แตรรถยนต์ |
| 15 | — | ไม่ได้ใช้ |
| 16 | — | ไม่ได้ใช้ |
| 17 | — | ไม่ได้ใช้ |
| 18 | — | ไม่ได้ใช้ |
| 19 | 20A * (เบนซินเท่านั้น) — (ดีเซลเท่านั้น) |
เบนซินเท่านั้น — E40D / HEGO ดีเซลเท่านั้น — ไม่ได้ใช้ |
| 20 | 7,5 ก* | หยุดรถ / เลี้ยวซ้าย |
| 21 | 10 ก* | ไฟหน้าซ้าย |
| 22 | 7,5 ก* | หยุดรถ / เลี้ยวขวา |
| 23 | 10 ก* | ไฟหน้าขวา |
| 24 | 20A * (เบนซินเท่านั้น) — (ดีเซลเท่านั้น) |
น้ำมันเบนซินเท่านั้น — ตรวจสอบเครื่องยนต์ ดีเซลเท่านั้น — ไม่ได้ใช้ |
| 101 | 50A** | สวิตช์จุดระเบิด (B1 & B3) |
| 102 | 30A** | ล็อคประตูไฟฟ้า |
| 103 | 40A** | พัดลมเสริม |
| 104 | 30A** | การเปลี่ยนเกียร์แบบอิเล็กทรอนิกส์ขณะใช้งาน (มอเตอร์เคสสำหรับถ่ายโอน) |
| 105 | 50A** | กล่องรวมสัญญาณใช้พลังงานจากแบตเตอรี่ |
| 106 | — (เบนซินเท่านั้น) 30A ** (ดีเซลเท่านั้น) |
น้ำมันเบนซินเท่านั้น — ไม่ใช้ ดีเซลเท่านั้น — โมดูลควบคุมหัวฉีด |
| 107 | 30A** | ที่นั่งอุ่น |
| 108 | 30A** | เบาะไฟฟ้า |
| 109 | 40A** | มอเตอร์พัดลมหน้า |
| 110 | 30A** | เบรกลากจูงไฟฟ้า |
| 111 | — | ไม่ได้ใช้ |
| 112 | 20A** | ปั๊มน้ำมันเชื้อเพลิง |
| 113 | 30A ** (น้ำมันเบนซินเท่านั้น) 20A ** (ดีเซลเท่านั้น) |
พลัง PCM |
| 114 | — | ไม่ได้ใช้ |
| 115 | 30A** | ชาร์จแบตเตอรี่ลากจูง |
| 116 | 50A** | สวิตช์จุดระเบิด (B4 & B5) |
| 117 | — | ไม่ได้ใช้ |
| 118 | 40A** | ไล่ฝ้าด้านหลัง |
| 201 | — | ไฟจอด |
| 202 | — | ปั๊มน้ำมันเชื้อเพลิง |
| 203 | — | ไม่ได้ใช้ |
| 204 | — | มอเตอร์กระจกบานเฟี้ยม |
| 205 | — | ที่ปัดน้ำฝนกระจกหลัง |
| 206 | — | เครื่องซักผ้าด้านหลัง |
| 207 | — | ที่ปัดน้ำฝน / park |
| 208 | ที่ปัดน้ำฝนขึ้น / ลง | |
| 209 | — | เครื่องซักผ้าฝาหน้า |
| 301 | — | ฮอร์นรีเลย์ |
| 302 | น้ำมันเบนซินเท่านั้น — A / C (CASS); เฉพาะดีเซล — รีเลย์กำลังไฟโมดูลควบคุมหัวฉีด |
|
| 303 | — | มอเตอร์โบลเวอร์ |
| 304 | — | พลังงาน EEC |
| 401 | — | ไม่ได้ใช้ |
| 501 | — | ไดโอดโมดูลควบคุมรถไฟฟ้า |
| 502 | — | A / C คลัชไดโอด |
| 503 | — | ไม่ได้ใช้ |
| 601 | เซอร์กิตเบรกเกอร์ 30A | กระจกไฟฟ้า |
| 602 | 60A** | โมดูลเบรกป้องกันล้อล็อกสี่ล้อ |
| * มินิฟิวส์ ** ฟิวส์ Maxi |
2002
โฆษณา โฆษณา
ภายใน / กล่องจ่ายไฟฟ้า
การจัดสรรฟิวส์ในห้องโดยสาร (2002)
| № | แอมแปร์ | คำอธิบายของแผงฟิวส์ห้องโดยสาร |
|---|---|---|
| 1 | 15A* | แป้นเหยียบแบบปรับได้ |
| 2 | 20A* | เต้ารับไฟฟ้า — คอนโซลบนพื้น |
| 3 | 20A* | เต้ารับ — แถวที่ 3 |
| 4 | 20A* | ปลั๊กไฟ — แผงหน้าปัด |
| 5 | 20A* | ปลั๊กไฟ — ด้านหลังขวา |
| 6 | 20A* | รีเลย์เลี้ยว / พ่วงหยุด |
| 7 | 30A* | ไฟสูง / แฟลชเพื่อผ่าน |
| 8 | — | ไม่ได้ใช้ |
| 9 | 20A* | กระจกอุ่น |
| ดิกซ์ | 10 ก* | คลัตช์ปรับอากาศ |
| 11 | 20A* | วิทยุ (หลัก) |
| 12 | 20A* | ที่จุดบุหรี่ / OBD II |
| 13 | 5A* | กระจกไฟฟ้า / สวิตซ์ |
| 14 | 15A* | ไฟไหม้วัน |
| 15 | 10 ก* | หน่วยความจำโมดูลที่นั่งคนขับ |
| 16 | 15A* | ชุดควบคุมเบาะหลัง |
| 17 | 15A* | โคมไฟกลางแจ้ง |
| 18 | 20A* | ไฟเลี้ยว / สวิตช์เปิด / ปิดเบรก (สูง) |
| 19 | 10 ก* | โมดูลความปลอดภัยของตัวถังรถ / โมดูล 4×4 |
| 20 | — | ไม่ได้ใช้ |
| 21 | 25A* | มอเตอร์ปัดน้ำฝนด้านหลัง |
| 22 | 20A* | ระบบควบคุม |
| 23 | 20A* | ระบบควบคุม |
| 24 | 15A* | ระบบกันสะเทือนแบบลม |
| 25 | 10 ก* | โมดูลระบบเบรกป้องกันล้อล็อก 4 ล้อ (4WABS) |
| 26 | 10 ก* | ถุงลมนิรภัย |
| 27 | 15A* | สวิตช์จุดระเบิด ดำเนินการจ่ายไฟ |
| 28 | 10 ก* | โมดูลโมดูล EATC / คอยล์รีเลย์โบลเวอร์ด้านหน้า |
| 29 | 10 ก* | การเข้าถึงไคลเอ็นต์ |
| 30 | 15 ก* | ไฟแดง |
| 31 | 15 ก* | สวิตช์ล็อคคลัตช์ |
| 32 | 5A* | วิทยุ (เริ่มต้น) |
| 33 | 15 ก* | ที่ปัดน้ำฝนกระจกหน้า |
| 34 | 10 ก* | สวิตช์เปิด/ปิดเบรก |
| 35 | 10 ก* | แผงหน้าปัด |
| 36 | 10 ก* | PCM Keep-Alive |
| 37 | 15 ก* | แตรรถยนต์ |
| 38 | 20 ก* | ไฟจอดรถและไฟถอยหลัง |
| 39 | — | ไม่ได้ใช้ |
| 40 | 20 ก* | ปั๊มน้ำมันเชื้อเพลิง |
| 41 | 10 ก* | แผงหน้าปัด |
| 42 | 15 ก* | อุปกรณ์เสริมล่าช้า |
| 43 | 10 ก* | ไฟตัดหมอก |
| 44 | 10 ก* | โมดูล PATS ตัวรับส่งสัญญาณ |
| 45 | 10 ก* | สวิตช์จุดระเบิด เปิด / สตาร์ทเครื่อง |
| 46 | 10 ก* | ไฟต่ำด้านซ้าย |
| 47 | 10 ก* | ไฟต่ำขวา |
| 48 | 10 ก* | มอเตอร์ปัดน้ำฝนด้านหลัง |
| 101 | 30A** | เบรกลากจูงไฟฟ้า |
| 102 | 30A** | ล็อคประตู / โมดูลความปลอดภัยร่างกาย |
| 103 | 50A** | สวิตช์จุดระเบิด |
| 104 | 40A** | แสงไฟอุ่น |
| 105 | 30A** | โมดูลนำร่องหัวฉีด |
| 106 | 30A** | ที่ปัดน้ำฝนด้านหน้าหลัก |
| 107 | 40A** | มอเตอร์โบลเวอร์หน้า |
| 108 | 40A** | มอเตอร์โบลเวอร์เสริม |
| 109 | 30A** | ที่นั่งอุ่น |
| 110 | 50A** | สวิตช์จุดระเบิด |
| 111 | 30A** | 4WD / Shift ได้ทันที |
| 112 | 30A** | เบาะไฟฟ้าซ้าย |
| 113 | 30A** | สตาร์ทเตอร์ |
| 114 | 30A** | เบาะไฟฟ้าด้านขวา |
| 115 | 20A** | ชาร์จแบตเตอรี่ลากจูง |
| 116 | 30A** | สวิตช์จุดระเบิด |
| 601 | เซอร์กิตเบรกเกอร์ 30A | มอเตอร์ประตูหน้าต่าง |
| 602 | 60A** | โมดูลระบบเบรกป้องกันล้อล็อก 4 ล้อ (4WABS) |
| 210 | — | ไม่ได้ใช้ |
| 211 | — | ไม่ได้ใช้ |
| 212 | — | ไม่ได้ใช้ |
| 301 | — | รีเลย์มอเตอร์โบลเวอร์ด้านหน้า |
| 302 | — | รีเลย์ระบบส่งกำลัง (EEC) |
| 303 | — | รีเลย์โมดูลควบคุมหัวฉีด (ดีเซลเท่านั้น) |
| 304 | — | รีเลย์แบ็คไลท์แบบอุ่น |
| 305 | — | รีเลย์การชาร์จแบตเตอรี่ลากจูง |
| 306 | — | รีเลย์อุปกรณ์เสริมล่าช้า |
| 307 | — | รีเลย์สตาร์ท |
| * มินิฟิวส์ ** Maxi ฟิวส์ |
พ.ศ. 2546
โฆษณา โฆษณา
ภายใน / กล่องจ่ายไฟฟ้า
การจัดสรรฟิวส์ในห้องโดยสาร (2003)
| № | แอมแปร์ | คำอธิบายของแผงฟิวส์ห้องโดยสาร |
|---|---|---|
| 1 | 15 ก* | แป้นเหยียบแบบปรับได้ |
| 2 | 20 ก* | เต้ารับไฟฟ้า — คอนโซลบนพื้น |
| 3 | 20 ก* | เต้ารับ — แถวที่ 3 |
| 4 | 20 ก* | ปลั๊กไฟ — I / P |
| 5 | 20 ก* | ปลั๊กไฟ — ด้านหลังขวา |
| 6 | 20 ก* | รีเลย์เลี้ยว / พ่วงหยุด |
| 7 | 30A* | ไฟสูง / แฟลชเพื่อผ่าน |
| 8 | — | ไม่ได้ใช้ |
| 9 | 20 ก* | กระจกอุ่น |
| ดิกซ์ | 10 ก* | คลัตช์ปรับอากาศ |
| 11 | 20 ก* | วิทยุ (หลัก) |
| 12 | 20 ก* | ที่จุดบุหรี่ / OBD II |
| 13 | 5A* | กระจกไฟฟ้า / สวิตซ์ |
| 14 | 15 ก* | ไฟวิ่งกลางวัน (DRL) |
| 15 | 10 ก* | หน่วยความจำโมดูลที่นั่งคนขับ |
| 16 | 15 ก* | ชุดควบคุมเบาะหลัง |
| 17 | 15 ก* | โคมไฟกลางแจ้ง |
| 18 | 20 ก* | ไฟเลี้ยว / สวิตช์เปิด / ปิดเบรก (สูง) |
| 19 | 10 ก* | โมดูลความปลอดภัยของร่างกาย (BSM) / โมดูล 4×4 |
| 20 | — | ไม่ได้ใช้ |
| 21 | 25A* | มอเตอร์ปัดน้ำฝนด้านหลังอัจฉริยะ |
| 22 | 20 ก* | ระบบควบคุม |
| 23 | 20 ก* | ระบบควบคุมเครื่องยนต์ (เฉพาะเครื่องยนต์เบนซิน) |
| 24 | 15 ก* | ไม่ได้ใช้ |
| 25 | 10 ก* | โมดูลระบบเบรกป้องกันล้อล็อก 4 ล้อ (4WABS) |
| 26 | 10 ก* | ถุงลมนิรภัย |
| 27 | 15 ก* | สวิตช์จุดระเบิด ฟีดขอบ |
| 28 | 10 ก* | คอยล์รีเลย์โบลเวอร์ด้านหน้า / โมดูล EATC |
| 29 | 10 ก* | การเข้าถึงไคลเอ็นต์ |
| 30 | 15 ก* | ไฟแดง |
| 31 | 15 ก* | เซ็นเซอร์ระยะการส่ง (จากนั้นไปที่คอยล์รีเลย์สตาร์ท) |
| 32 | 5A* | วิทยุ (เริ่มต้น) |
| 33 | 15 ก* | ที่ปัดน้ำฝนกระจกหน้า |
| 34 | 10 ก* | สวิตช์เปิด/ปิดเบรก |
| 35 | 10 ก* | แผงหน้าปัด |
| 36 | 10 ก* | PCM Keep-Alive |
| 37 | 15 ก* | แตรรถยนต์ |
| 38 | 20 ก* | ไฟจอดรถและไฟถอยหลัง |
| 39 | — | ไม่ได้ใช้ |
| 40 | 20 ก* | ปั๊มน้ำมันเชื้อเพลิง |
| 41 | 10 ก* | แผงหน้าปัด |
| 42 | 15 ก* | อุปกรณ์เสริมล่าช้า |
| 43 | 10 ก* | ไฟตัดหมอก |
| 44 | 10 ก* | โมดูล PATS ตัวรับส่งสัญญาณ |
| 45 | 10 ก* | สวิตช์จุดระเบิด เปิด / สตาร์ทเครื่อง |
| 46 | 10 ก* | ไฟต่ำด้านซ้าย |
| 47 | 10 ก* | ไฟต่ำขวา |
| 48 | 10 ก* | มอเตอร์ปัดน้ำฝนด้านหลังอัจฉริยะ |
| 101 | 30A** | เบรกลากจูงไฟฟ้า |
| 102 | 30A** | ล็อคประตู BSM |
| 103 | 50A** | สวิตช์จุดระเบิด |
| 104 | 40A** | แสงไฟอุ่น |
| 105 | 30A** | โมดูลไดรเวอร์หัวฉีด (เครื่องยนต์ดีเซลเท่านั้น) |
| 106 | 30A** | ที่ปัดน้ำฝนด้านหน้าหลัก |
| 107 | 40A** | มอเตอร์โบลเวอร์หน้า |
| 108 | 40A** | มอเตอร์โบลเวอร์เสริม |
| 109 | 30A** | ที่นั่งอุ่น |
| 110 | 50A** | สวิตช์จุดระเบิด |
| 111 | 30A** | 4WD / Shift ได้ทันที |
| 112 | 30A** | เบาะไฟฟ้าซ้าย |
| 113 | 30A** | สตาร์ทเตอร์ |
| 114 | 30A** | เบาะไฟฟ้าด้านขวา |
| 115 | 20A** | ชาร์จแบตเตอรี่ลากจูง |
| 116 | 30A** | สวิตช์จุดระเบิด |
| 601 | เซอร์กิตเบรกเกอร์ 30A *** | มอเตอร์ประตูหน้าต่าง |
| 602 | 60A** | โมดูล 4WABS |
| 210 | — | ไม่ได้ใช้ |
| 211 | — | ไม่ได้ใช้ |
| 212 | — | ไม่ได้ใช้ |
| 301 | — | รีเลย์มอเตอร์โบลเวอร์ด้านหน้า |
| 302 | — | รีเลย์ระบบส่งกำลัง (EEC) |
| 303 | — | รีเลย์โมดูลควบคุมหัวฉีด (เฉพาะเครื่องยนต์ดีเซล) |
| 304 | — | รีเลย์แบ็คไลท์แบบอุ่น |
| 305 | — | รีเลย์การชาร์จแบตเตอรี่ลากจูง |
| 306 | — | รีเลย์อุปกรณ์เสริมล่าช้า |
| 307 | — | รีเลย์สตาร์ท |
| * มินิฟิวส์ ** Maxi ฟิวส์ *** เซอร์กิตเบรกเกอร์ |
2004
ภายใน / กล่องจ่ายไฟฟ้า
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องโดยสาร (2004)
| № | แอมแปร์ | คำอธิบายของแผงฟิวส์ห้องโดยสาร |
|---|---|---|
| 1 | 15 ก* | แป้นเหยียบแบบปรับได้ |
| 2 | 20A* | เต้ารับไฟฟ้า — คอนโซลบนพื้น |
| 3 | 20A* | เต้ารับ — แถวที่ 3 |
| 4 | 20A* | ปลั๊กไฟ — แผงหน้าปัด |
| 5 | 20A* | ปลั๊กไฟ — ด้านหลังขวา |
| 6 | 20A* | รีเลย์เลี้ยว / พ่วงหยุด |
| 7 | 30A* | ไฟสูง / แฟลชเพื่อผ่าน |
| 8 | — | ไม่ได้ใช้ |
| 9 | 20A* | กระจกอุ่น |
| ดิกซ์ | 10 ก* | คลัตช์ปรับอากาศ |
| 11 | 20A* | วิทยุ (หลัก) |
| 12 | 20A* | ที่จุดบุหรี่ / OBD II |
| 13 | 5A* | กระจกไฟฟ้า / สวิตซ์ |
| 14 | 15 ก* | ไฟไหม้วัน |
| 15 | 10 ก* | หน่วยความจำโมดูลที่นั่งคนขับ |
| 16 | 15 ก* | ชุดควบคุมเบาะหลัง |
| 17 | 15 ก* | โคมไฟกลางแจ้ง |
| 18 | 20A* | ไฟเลี้ยว / สวิตช์เปิด / ปิดเบรก (สูง) |
| 19 | 10 ก* | โมดูลความปลอดภัยของตัวถังรถ / โมดูล 4×4 |
| 20 | — | ไม่ได้ใช้ |
| 21 | 25A* | มอเตอร์ปัดน้ำฝนด้านหลัง |
| 22 | 20A* | ระบบควบคุม |
| 23 | 20A* | ระบบควบคุม |
| 24 | 15 ก* | ระบบกันสะเทือนแบบลม |
| 25 | 10 ก* | โมดูลระบบเบรกป้องกันล้อล็อก 4 ล้อ (4WABS) |
| 26 | 10 ก* | ถุงลมนิรภัย |
| 27 | 15 ก* | สวิตช์จุดระเบิด ดำเนินการจ่ายไฟ |
| 28 | 10 ก* | โมดูลโมดูล EATC / คอยล์รีเลย์โบลเวอร์ด้านหน้า |
| 29 | 10 ก* | การเข้าถึงไคลเอ็นต์ |
| 30 | 15 ก* | ไฟแดง |
| 31 | 15 ก* | สวิตช์ล็อคคลัตช์ |
| 32 | 5A* | วิทยุ (เริ่มต้น) |
| 33 | 15 ก* | ที่ปัดน้ำฝนกระจกหน้า |
| 34 | 10 ก* | สวิตช์เปิด/ปิดเบรก |
| 35 | 10 ก* | แผงหน้าปัด |
| 36 | 10 ก* | PCM Keep-Alive |
| 37 | 15 ก* | แตรรถยนต์ |
| 38 | 20A* | ไฟจอดรถและไฟถอยหลัง |
| 39 | — | ไม่ได้ใช้ |
| 40 | 20A* | ปั๊มน้ำมันเชื้อเพลิง |
| 41 | 10 ก* | แผงหน้าปัด |
| 42 | 15 ก* | อุปกรณ์เสริมล่าช้า |
| 43 | 10 ก* | ไฟตัดหมอก |
| 44 | 10 ก* | โมดูล PATS ตัวรับส่งสัญญาณ |
| 45 | 10 ก* | สวิตช์จุดระเบิด เปิด / สตาร์ทเครื่อง |
| 46 | 10 ก* | ไฟต่ำด้านซ้าย |
| 47 | 10 ก* | ไฟต่ำขวา |
| 48 | 10 ก* | มอเตอร์ปัดน้ำฝนด้านหลัง |
| 101 | 30A** | เบรกลากจูงไฟฟ้า |
| 102 | 30A** | ล็อคประตู / โมดูลความปลอดภัยร่างกาย |
| 103 | 50A** | สวิตช์จุดระเบิด |
| 104 | 40A** | แสงไฟอุ่น |
| 105 | 30A** | โมดูลนำร่องหัวฉีด |
| 106 | 30A** | ที่ปัดน้ำฝนด้านหน้าหลัก |
| 107 | 40A** | มอเตอร์โบลเวอร์หน้า |
| 108 | 40A** | มอเตอร์โบลเวอร์เสริม |
| 109 | 30A** | ที่นั่งอุ่น |
| 110 | 50A** | สวิตช์จุดระเบิด |
| 111 | 30A** | 4WD / Shift ได้ทันที |
| 112 | 30A** | เบาะไฟฟ้าซ้าย |
| 113 | 30A** | สตาร์ทเตอร์ |
| 114 | 30A** | เบาะไฟฟ้าด้านขวา |
| 115 | 20A** | ชาร์จแบตเตอรี่ลากจูง |
| 116 | 30A** | สวิตช์จุดระเบิด |
| 601 | เซอร์กิตเบรกเกอร์ 30A | มอเตอร์ประตูหน้าต่าง |
| 602 | 60A** | โมดูลระบบเบรกป้องกันล้อล็อก 4 ล้อ (4WABS) |
| 210 | — | ไม่ได้ใช้ |
| 211 | — | ไม่ได้ใช้ |
| 212 | — | ไม่ได้ใช้ |
| 301 | — | รีเลย์มอเตอร์โบลเวอร์ด้านหน้า |
| 302 | — | รีเลย์ระบบส่งกำลัง (EEC) |
| 303 | — | รีเลย์โมดูลควบคุมหัวฉีด (ดีเซลเท่านั้น) |
| 304 | — | รีเลย์แบ็คไลท์แบบอุ่น |
| 305 | — | รีเลย์การชาร์จแบตเตอรี่ลากจูง |
| 306 | — | รีเลย์อุปกรณ์เสริมล่าช้า |
| 307 | — | รีเลย์สตาร์ท |
| * มินิฟิวส์ ** Maxi ฟิวส์ |
2005
ภายใน / กล่องจ่ายไฟฟ้า
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องโดยสาร (2005)
| № | แอมแปร์ | คำอธิบายของแผงฟิวส์ห้องโดยสาร |
|---|---|---|
| 1 | 15 ก* | แป้นเหยียบแบบปรับได้ |
| 2 | 20A* | เต้ารับไฟฟ้า — คอนโซลบนพื้น |
| 3 | 20A* | เต้ารับ — แถวที่ 3 |
| 4 | 20A* | ปลั๊กไฟ — I / P |
| 5 | 20A* | ปลั๊กไฟ — ด้านหลังขวา |
| 6 | 20A* | รีเลย์เลี้ยว / พ่วงหยุด |
| 7 | 30A* | ไฟสูง / แฟลชเพื่อผ่าน |
| 8 | 15 ก* | ไฟถอยหลัง (เฉพาะเครื่องยนต์ดีเซล) |
| 9 | 20A* | กระจกอุ่น |
| ดิกซ์ | 10 ก* | คลัตช์ปรับอากาศ |
| 11 | 20A* | วิทยุ (หลัก) |
| 12 | 20A* | ที่จุดบุหรี่ / OBD II |
| 13 | 5A* | กระจกไฟฟ้า / สวิตซ์ |
| 14 | 15 ก* | ไฟวิ่งกลางวัน (DRL) |
| 15 | 10 ก* | หน่วยความจำโมดูลที่นั่งคนขับ |
| 16 | 15 ก* | ชุดควบคุมเบาะหลัง |
| 17 | 15 ก* | โคมไฟกลางแจ้ง |
| 18 | 20A* | ไฟเลี้ยว / สวิตช์เปิด / ปิดเบรก (สูง) |
| 19 | 10 ก* | โมดูลความปลอดภัยของร่างกาย (BSM) / โมดูล 4×4 |
| 20 | 10 ก* | โมดูลควบคุมการฉีดน้ำมันเชื้อเพลิง (FICM) รีเลย์ (เครื่องยนต์ดีเซลเท่านั้น) |
| 21 | 25A* | มอเตอร์ปัดน้ำฝนด้านหลังอัจฉริยะ |
| 22 | 20A* | ระบบควบคุม |
| 23 | 20A* | ระบบควบคุมเครื่องยนต์ (เฉพาะเครื่องยนต์เบนซิน) ระบบปรับอากาศ (เฉพาะเครื่องยนต์ดีเซล) |
| 24 | 2A* | สวิตซ์แรงดันเบรค / ระบบควบคุมความเร็ว |
| 25 | 10 ก* | โมดูลระบบเบรกป้องกันล้อล็อก 4 ล้อ (4WABS), ระบบควบคุมพัดลมแบบปรับได้ (VFC) (เครื่องยนต์ดีเซลเท่านั้น) |
| 26 | 10 ก* | ถุงลมนิรภัย |
| 27 | 15 ก* | สวิตช์จุดระเบิด ดำเนินการจ่ายไฟ |
| 28 | 10 ก* | คอยล์รีเลย์โบลเวอร์ด้านหน้า / โมดูล EATC |
| 29 | 10 ก* | การเข้าถึงไคลเอ็นต์ |
| 30 | 15 ก* | ไฟแดง |
| 31 | 15 ก* | เซ็นเซอร์ระยะการส่ง (จากนั้นไปที่คอยล์รีเลย์สตาร์ท), 4×4 |
| 32 | 5A* | วิทยุ (เริ่มต้น) |
| 33 | 15 ก* | ที่ปัดน้ำฝนกระจกหน้า |
| 34 | 10 ก* | สวิตช์เปิด/ปิดเบรก |
| 35 | 10 ก* | แผงหน้าปัด |
| 36 | 10 ก* | หน่วยความจำ PCM |
| 37 | 15 ก* | แตรรถยนต์ |
| 38 | 20A* | ไฟจอดรถพ่วง |
| 39 | 15 ก* | ลากไฟถอยหลัง |
| 40 | 20A* | ปั๊มน้ำมันเชื้อเพลิง |
| 41 | 10 ก* | แผงหน้าปัด |
| 42 | 15 ก* | อุปกรณ์เสริมล่าช้า |
| 43 | 10 ก* | ไฟตัดหมอก |
| 44 | 10 ก* | โมดูล PATS ตัวรับส่งสัญญาณ |
| 45 | 10 ก* | สวิตช์จุดระเบิด เปิด / สตาร์ทเครื่อง |
| 46 | 10 ก* | ไฟต่ำด้านซ้าย |
| 47 | 10 ก* | ไฟต่ำขวา |
| 48 | 10 ก* | มอเตอร์ปัดน้ำฝนด้านหลังอัจฉริยะ |
| 101 | 30A** | เบรกลากจูงไฟฟ้า |
| 102 | 30A** | ล็อคประตู BSM |
| 103 | 50A** | สวิตช์จุดระเบิด (เฉพาะเครื่องยนต์เบนซิน), กำลังไฟ FICM (เฉพาะเครื่องยนต์ดีเซล) |
| 104 | 40A** | แสงไฟอุ่น |
| 105 | 30A** | เครื่องทำความร้อนน้ำมันเชื้อเพลิง (เครื่องยนต์ดีเซลเท่านั้น) |
| 106 | 30A** | ที่ปัดน้ำฝนด้านหน้าหลัก |
| 107 | 40A** | มอเตอร์โบลเวอร์หน้า |
| 108 | 40A** | มอเตอร์โบลเวอร์เสริม |
| 109 | 30A** | ที่นั่งอุ่น |
| 110 | 50A** | สวิตช์จุดระเบิด |
| 111 | 30A** | 4WD / Shift ได้ทันที |
| 112 | 30A** | เบาะไฟฟ้าซ้าย |
| 113 | 30A** | สตาร์ทเตอร์ |
| 114 | 30A** | เบาะไฟฟ้าด้านขวา |
| 115 | 20A** | ลากสายชาร์จแบตเตอรี่ |
| 116 | 30A** | สวิตช์จุดระเบิด |
| 601 | เซอร์กิตเบรกเกอร์ 30A | มอเตอร์กระจก, ซันรูฟ |
| 602 | 60A** | โมดูล 4WABS |
| 210 | — | ไม่ได้ใช้ |
| 211 | — | รีเลย์ไฟถอยหลัง (เฉพาะเครื่องยนต์ดีเซล) |
| 212 | — | ไม่ได้ใช้ |
| 301 | — | รีเลย์มอเตอร์โบลเวอร์ด้านหน้า |
| 302 | — | โมดูลควบคุมระบบส่งกำลัง (PCM) รีเลย์ |
| 303 | — | รีเลย์ฮีทเตอร์เชื้อเพลิง (เฉพาะเครื่องยนต์ดีเซล) |
| 304 | — | รีเลย์ไฟแบ็คไลท์แบบอุ่น |
| 305 | — | รีเลย์การชาร์จแบตเตอรี่ลากจูง |
| 306 | — | รีเลย์อุปกรณ์เสริมล่าช้า |
| 307 | — | รีเลย์สตาร์ท |
| * มินิฟิวส์ ** Maxi ฟิวส์ *** เซอร์กิตเบรกเกอร์ |
||
| หมายเหตุ: (เครื่องยนต์ดีเซลเท่านั้น) มินิฟิวส์ลอจิก 15A โมดูลควบคุมการฉีดเชื้อเพลิง (FICM) ลอจิกอยู่ในบล็อกรีเลย์ใต้ฝากระโปรง |
