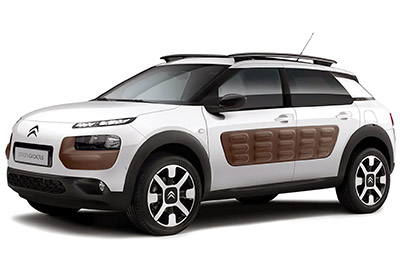

Citroën C4 Cactus subcompact crossover วางจำหน่ายตั้งแต่ปี 2014 จนถึงปัจจุบัน ในบทความนี้ คุณจะพบไดอะแกรมของกล่องฟิวส์ Citroen C4 Cactus 2014, 2015, 2016 และ 2017 (ก่อนการปรับโฉม) รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และเรียนรู้เพิ่มเติมเกี่ยวกับการกำหนดฟิวส์แต่ละตัว ( การจัดฟิวส์)
Содержание
Citroën C4 Cactus 2014-2017 ฟิวส์การจัดเรียง
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Citroën C4 Cactus เป็นฟิวส์ F16 ในกล่องฟิวส์ที่แผงหน้าปัด
กล่องฟิวส์แดชบอร์ด
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์สองกล่องจะอยู่ที่แผงหน้าปัดด้านล่าง ใต้พวงมาลัย (รถยนต์ที่มีพวงมาลัยซ้าย) หรือในกล่องเก็บของหน้ารถ (รถยนต์ที่มีพวงมาลัยขวา)
แกะฝาครอบออกโดยดึงที่ด้านบนซ้ายแล้วขวา
แผนภาพกล่องฟิวส์ # 1 (กล่องฟิวส์ด้านซ้าย)
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงด้านซ้ายมือ
| № | สัญกรณ์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F01 | 10A | แป้นเบรก (สวิตช์ 2), หยุดและสตาร์ท |
| F02 | 5A | การปรับความสูงของถั่วไฟหน้า, ระบบทำความร้อนเพิ่มเติม (ดีเซล), เซ็นเซอร์จอดรถ, เต้ารับวินิจฉัย, กระจกมองข้าง (ปรับไฟฟ้า) |
| F03 | 10A | ปั๊มเติมแต่งดีเซล พวงมาลัยเพาเวอร์ แป้นเหยียบคลัตช์ (สวิตช์) |
| F04 | 5A | เซ็นเซอร์วัดปริมาณน้ำฝนและแสงแดด |
| F06 | 10A | แป้นเบรก (สวิตช์ 1), ซ็อกเก็ตวินิจฉัย |
| F08 | 5A | หน้าสัมผัสคอพวงมาลัยตอนบนพร้อมปุ่มควบคุมบนพวงมาลัย |
| F10 | 10A | โทรฉุกเฉิน / โทรช่วยเหลือ |
| F12 | 5A | หยุดและสตาร์ท, ABS, ESC |
| F13 | 5A | เซ็นเซอร์ถอย กล้องถอยหลัง |
| F14 | 15A | กล่องเกียร์อิเล็กทรอนิกส์ แผงควบคุม (ใต้ทัชแพด) เครื่องปรับอากาศ ทัชแพด |
| F 16 | 15A | เต้ารับ 12 โวลต์ |
| F18 | 20A | วิทยุ |
| F19 | 15A | คำเตือนไม่คาดเข็มขัดนิรภัย |
| F20 | 5A | ถุงลมนิรภัย |
| F21 | 5A | แผงควบคุม |
| F22 | 30A | ล็อค |
| F23 | 5A | ไฟมารยาท, ไฟอ่านหนังสือแผนที่ |
| F26 | 15A | แตรรถยนต์ |
| F27 | 15A | ที่ล้างกระจกหน้าและหลัง |
| F28 | 5A | สวิตช์จุดระเบิด |
| F30 | 15A | ที่ปัดน้ำฝนกระจกหลัง |
แผนผังกล่องฟิวส์หมายเลข 2 (กล่องฟิวส์ด้านขวา)
การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัดด้านขวา
| № | คะแนน (A) | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F30 | 10A | กระจกอุ่น |
| F31 | 25A | อุ่นกระจกหลัง |
| F34 | 30A | กระจกไฟฟ้าคู่หน้า |
| F36 | 30A | เบาะนั่งคู่หน้าอุ่น |
| F38 | 20A | หน่วยเชื่อมต่อรถพ่วง |
| F40 | 25A | หน่วยเชื่อมต่อรถพ่วง |
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
มันอยู่ในห้องเครื่องใกล้กับแบตเตอรี่
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในห้องเครื่อง
| № | คะแนน (A) | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F1 | 40A | เครื่องปรับอากาศ |
| F2 | 30 / 40A | หยุดและเริ่ม |
| F3 | 30A | กล่องฟิวส์ห้องโดยสาร |
| F4 | 70A | กล่องฟิวส์ห้องโดยสาร |
| F5 | 70A | อินเทอร์เฟซระบบรวม (BSI) |
| F6 | 60A | พัดลมระบายความร้อน |
| F7 | 80A | อินเทอร์เฟซระบบรวม (BSI) |
| F8 | 15A | การจัดการเครื่องยนต์ ปั๊มเชื้อเพลิง |
| F9 | 15A | การจัดการเครื่องยนต์ |
| F10 | 15A | การจัดการเครื่องยนต์ |
| F11 | 20A | การจัดการเครื่องยนต์ |
| F12 | 5A | ผิวสีแทนสดชื่น |
| F13 | 5A | อินเทอร์เฟซระบบรวม (BSI) |
| F14 | 5A | หน่วยชาร์จแบตเตอรี่ (ไม่ใช่เครื่องยนต์หยุดและสตาร์ท) |
| F15 | 5A | หยุดและเริ่ม |
| F17 | 5A | อินเทอร์เฟซระบบรวม (BSI) |
| F18 | 10A | ไฟหน้าขวา |
| F19 | 10A | ไฟหน้าซ้าย |
| F20 | 30A | การจัดการเครื่องยนต์ |
| F21 | 30A | สตาร์ทเตอร์ |
| F22 | 40A | กระปุกเกียร์ไฟฟ้า |
| F23 | 40A | ABS, ESC |
| F24 | 20A | ABS, ESC |
| F25 | 30A | กล่องฟิวส์ห้องโดยสาร |
| F26 | 15A | กระปุกเกียร์ไฟฟ้า |
| F27 | 25A | อินเทอร์เฟซระบบรวม (BSI) |
| F28 | 30A | ระบบควบคุมการปล่อยไอเสียดีเซล (AdBlue) |
| F29 | 40A | ที่ปัดน้ำฝนกระจกหน้า |
| F30 | 80A | ชุดควบคุมพรีฮีทเตอร์ |
| F31 | 100A | เครื่องทำความร้อนเพิ่มเติม (ดีเซล) |
| F32 | 80A | พวงมาลัยเพาเวอร์ไฟฟ้า |
