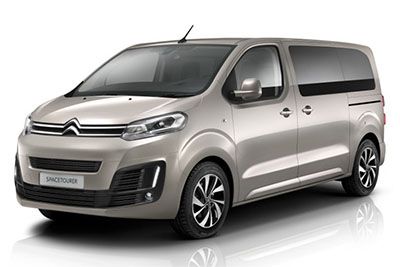

Citroën SpaceTourer รถตู้เพื่อการพาณิชย์ขนาดเล็ก (Dispatch / Jumpy) ให้บริการตั้งแต่ปี 2559 จนถึงปัจจุบัน ในบทความนี้ คุณจะพบไดอะแกรมของกล่องฟิวส์ Citroën SpaceTourer / Dispatch / Jumpy 2016, 2017 และ 2018 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และเรียนรู้เกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) ) และรีเลย์
Citroën SpaceTourer / Dispatch / Jumpy 2016-2019 การจัดฟิวส์
ตำแหน่งกล่องฟิวส์
รถพวงมาลัยซ้าย: กล่องฟิวส์จะอยู่ที่แผงหน้าปัดด้านล่าง (ด้านซ้าย)
คลายคลิปที่ฝาครอบโดยดึงที่ด้านบนซ้ายแล้วดึงไปทางขวา
รถพวงมาลัยขวา: กล่องฟิวส์จะอยู่ทางด้านซ้ายของช่องเก็บของหน้ารถ
คลายคลิปที่ฝาครอบโดยดึงที่ด้านบนซ้ายแล้วดึงไปทางขวา
โฆษณา โฆษณา
แผงหน้าปัด กล่องฟิวส์ รุ่น 1 (Eco)
การกำหนดฟิวส์ในกล่องฟิวส์แดชบอร์ด (v1)
| น | โคเต้ (A) | ฟังก์ชั่น |
|---|---|---|
| F1 | ดิกซ์ | พวงมาลัยเพาเวอร์ไฟฟ้า สวิตช์คลัตช์ |
| F4 | 15 | แตรรถยนต์. |
| F5 | 20 | ปั๊มฉีดน้ำล้างกระจกหน้า/หลัง. |
| F6 | 20 | ปั๊มฉีดน้ำล้างกระจกหน้า/หลัง. |
| F7 | ดิกซ์ | ช่องเสียบอุปกรณ์เสริมด้านหลัง 12 V |
| F8 | 20 | ที่ปัดน้ำฝนด้านหลังแบบเดี่ยวหรือแบบคู่ |
| F10 / F11 | 30 | ด้านหน้าและด้านหลัง, ภายนอก, ล็อคภายใน. |
| F13 | ดิกซ์ | ปุ่มควบคุมเครื่องปรับอากาศด้านหน้า, ระบบควบคุมวิทยุ, คันเกียร์, จอแสดงผลบนกระจกหน้า |
| F14 | 5 | โทรปลุก ฉุกเฉินและช่วยเหลือ |
| F17 | 5 | แผงควบคุม. |
| F19 | 3 | ระบบควบคุมพวงมาลัย. |
| F21 | 3 | ระบบ «Keyless Entry and Start» หรือสวิตช์กุญแจ |
| F22 | 3 | เซ็นเซอร์วัดปริมาณน้ำฝนและแสงแดด กล้องตรวจจับมัลติฟังก์ชั่น |
| F23 | 5 | หน้าจอแสดงผลเข็มขัดหลุดหรือไม่รัด |
| F24 | 5 | จอสัมผัส กล้องถอยหลัง และเรดาร์ถอยหลัง |
| F25 | 5 | ถุงลมนิรภัย |
| F29 | 20 | ระบบเครื่องเสียง จอทัชสกรีน เครื่องเล่นซีดี ระบบนำทาง |
| F31 | 15 | ระบบเครื่องเสียง (แบตเตอรี่ +) |
| F32 | 15 | ช่องเสียบอุปกรณ์เสริมด้านหน้า 12 V |
| F34 | 5 | ระบบตรวจสอบจุดบอด ระบบควบคุมไฟฟ้าสำหรับกระจกมองข้าง |
| F35 | 5 | ฮีทเตอร์ฉีดน้ำ ปรับความสูงของไฟหน้า |
| F36 | 5 | ที่ชาร์จไฟฉาย, ไฟโดมด้านหลัง |
โฆษณา โฆษณา
แผงหน้าปัด กล่องฟิวส์ เวอร์ชั่น 2 (ครบชุด)
การกำหนดฟิวส์ในกล่องฟิวส์ของแดชบอร์ด (v2)
| น | โคเต้ (A) | ฟังก์ชั่น |
|---|---|---|
| F1 | 3 | ระบบ «Keyless Entry and Start» หรือสวิตช์กุญแจ |
| F5 | 5 | จอสัมผัส กล้องถอยหลัง และเรดาร์ถอยหลัง |
| F7 | ดิกซ์ | ปุ่มควบคุมเครื่องปรับอากาศด้านหลัง, เครื่องขยายเสียง Hi-Fi |
| F8 | 20 | ที่ปัดน้ำฝนด้านหลังแบบเดี่ยวหรือแบบคู่ |
| F10 / F11 | 30 | ด้านหน้าและด้านหลัง, ภายนอก, ล็อคภายใน. |
| F12 | 3 | เตือน. |
| F17 | ดิกซ์ | ช่องเสียบอุปกรณ์เสริมด้านหลัง 12 V |
| F18 | 5 | การโทรฉุกเฉินและความช่วยเหลือ |
| F21 | 3 | ที่ชาร์จไฟฉาย, ไฟโดมด้านหลัง |
| F22 | 3 | ไฟส่องกล่องถุงมือ ไฟท้าย. |
| F23 | 5 | ระบบตรวจสอบจุดบอด ระบบควบคุมไฟฟ้าสำหรับกระจกมองข้าง |
| F24 | 5 | ระบบควบคุมพวงมาลัย. |
| F25 | 5 | ระบบควบคุมความสูงของลำแสงไฟหน้า |
| F26 | 3 | หน้าจอแสดงผลเข็มขัดหลุดหรือไม่รัด |
| F27 | 3 | เซ็นเซอร์วัดปริมาณน้ำฝนและแสงแดด กล้องตรวจจับมัลติฟังก์ชั่น |
| F28 | ดิกซ์ | ปุ่มควบคุมเครื่องปรับอากาศด้านหน้า, ระบบควบคุมวิทยุ, คันเกียร์, จอแสดงผลบนกระจกหน้า |
| F30A หรือ B | 15 | ระบบเครื่องเสียง (แบตเตอรี่ +) |
| F31 | 5 | ถุงลมนิรภัย |
| F33 | 15 | ช่องเสียบอุปกรณ์เสริมด้านหน้า 12 V |
| F35 | 5 | แผงควบคุม. |
| F36 | 20 | ระบบเครื่องเสียง จอทัชสกรีน เครื่องเล่นซีดี ระบบนำทาง |
ตำแหน่งกล่องฟิวส์
มันอยู่ในห้องเครื่องใกล้กับแบตเตอรี่
ในการเข้าถึง ให้ปล่อยสลัก A สองตัว ถอดฝาครอบออก
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องฟิวส์ห้องเครื่อง
| น | โคเต้ (A) | ฟังก์ชั่น |
|---|---|---|
| F12 | 5 | ไอพ่นเครื่องซักผ้าอุ่น |
| F14 | 25 | ปั๊มฉีดน้ำล้างกระจกหน้าและหลัง |
| F15 | 5 | เรดาร์หน้าและเบรกฉุกเฉิน พวงมาลัยเพาเวอร์ไฟฟ้า |
| F17 | ดิกซ์ | อินเทอร์เฟซระบบแบบบูรณาการ |
| F19 | 30 | มอเตอร์ปัดน้ำฝนด้านหน้า. |
| F20 | 15 | ปั๊มฉีดน้ำล้างกระจกหน้าและหลัง |
| F21 | 20 | ปั๊มล้างไฟหน้า. |
| F22 | 15 | แตรรถยนต์. |
| F23 | 15 | ไฟหลักขวา. |
| F24 | 15 | ไฟหลักด้านซ้าย |
