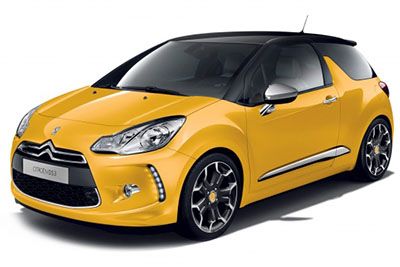

รถซิตี้คาร์ 3 ประตู Citroën DS3 ผลิตจากปี 2009 ถึง 2016 ในบทความนี้ คุณจะพบไดอะแกรมของCitroën DS3 2009, 2010, 2011, 2012, 2013, 2014, 2015 และ 2016กล่องฟิวส์ รับข้อมูลเกี่ยวกับ ‘ตำแหน่ง ของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
Citroën DS3 2009-2016 การจัดเรียงฟิวส์
ฟิวส์สำหรับที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Citroën DS3 คือฟิวส์ F9 ในกล่องฟิวส์ที่แผงหน้าปัด
กล่องฟิวส์แดชบอร์ด
ตำแหน่งกล่องฟิวส์
รถพวงมาลัยซ้าย:
กล่องฟิวส์จะอยู่ที่แผงหน้าปัดด้านล่าง (ด้านซ้าย)
คลายคลิปที่ฝาครอบโดยดึงที่ด้านข้าง ถอดฝาครอบออกจนสุด
รถพวงมาลัยขวา:
กล่องฟิวส์อยู่ด้านในช่องเก็บของ
เปิดฝาครอบช่องเก็บของ แกะฝาครอบกล่องฟิวส์ออกโดยดึงที่ด้านข้าง ถอดฝาครอบออกจนสุด
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัด
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F1 | 15 อา | ที่ปัดน้ำฝนกระจกหลัง. |
| F2 | — | ไม่ได้ใช้. |
| F3 | 5 อา | เครื่องคิดเลขถุงลมนิรภัยและตัวดึงกลับ |
| F4 | 10 A | เครื่องปรับอากาศ, สวิตช์คลัตช์, กระจกไฟฟ้า, ปั๊มกรองอนุภาค (ดีเซล), ซ็อกเก็ตวินิจฉัย, เซ็นเซอร์การไหลของอากาศ (ดีเซล) |
| F5 | 30 A | แผงกระจกไฟฟ้า ระบบควบคุมกระจกไฟฟ้าผู้โดยสาร มอเตอร์กระจกไฟฟ้าด้านหน้า |
| F6 | 30 A | มอเตอร์กระจกไฟฟ้าด้านคนขับ. |
| F7 | 5 อา | ไฟมารยาท ไฟช่องเก็บของ (ยกเว้น RHD) |
| F8 | 20 A | หน้าจอมัลติฟังก์ชั่น, เครื่องเสียง, วิทยุนำทาง, ศูนย์เตือนภัย, ไซเรนเตือนภัย |
| F9 | 30 A | ซ็อกเก็ต 12 V แหล่งจ่ายไฟสนับสนุนการนำทางแบบพกพา |
| F10 | 15 อา | ระบบควบคุมพวงมาลัย. |
| F11 | 15 อา | การจุดระเบิด, ซ็อกเก็ตการวินิจฉัย, ECU กระปุกเกียร์อัตโนมัติ |
| F12 | 15 อา | Rain/sun sensor, กล่องรีเลย์พ่วง. |
| F13 | 5 อา | สวิตช์หยุดหลัก, ชุดรีเลย์เครื่องยนต์ |
| F14 | 15 อา | เครื่องคิดเลขช่วยจอดรถ, เครื่องคิดเลขถุงลมนิรภัย, แผงหน้าปัด, เครื่องปรับอากาศดิจิตอล, กล่อง USB, เครื่องขยายเสียง Hi-Fi |
| F15 | 30 A | ล็อค |
| F 16 | — | ไม่ได้ใช้. |
| F17 | 40 A | จอด้านหลังและกระจกมองข้างแบบไล่ฝ้า/ละลายน้ำแข็ง |
| NS | — | บายพาส PARC |
| FH36 | 5 อา | หน่วยรีเลย์รถพ่วง |
| FH37 | — | ไม่ได้ใช้. |
| FH38 | 20 A | เครื่องขยายเสียงไฮไฟ |
| FH39 | 20 A | ที่นั่งอุ่น (ยกเว้น RHD) |
| FH40 | 40 A | หน่วยรีเลย์รถพ่วง |
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
วางไว้ในห้องเครื่องใกล้แบตเตอรี่ (ด้านซ้าย)
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในห้องเครื่อง
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F1 | 20 A | แหล่งจ่ายไฟ ECU ของเครื่องยนต์, รีเลย์ควบคุมการประกอบพัดลม, รีเลย์ควบคุมเครื่องยนต์มัลติฟังก์ชั่น, ปั๊มฉีด (ดีเซล) |
| F2 | 15 อา | แตรรถยนต์. |
| F3 | 10 A | ที่ล้างกระจกหน้า/หลัง. |
| F4 | 20 A | โคมไฟ LED. |
| F5 | 15 อา | เครื่องทำความร้อนดีเซล (ดีเซล), ปั๊มเติมสารกรองอนุภาค (ดีเซล), เซ็นเซอร์การไหลของอากาศ (ดีเซล), ฮีตเตอร์เป่าลมและโซลินอยด์วาล์ว (VTi) |
| F6 | 10 A | คอมพิวเตอร์ ABS / DSC สวิตช์หยุดรอง |
| F7 | 10 A | พวงมาลัยเพาเวอร์ เกียร์ออโต้. |
| F8 | 25 อา | การควบคุมสตาร์ท |
| F9 | 10 A | ชุดสวิตช์และป้องกัน (ดีเซล) |
| F10 | 30 A | ฮีทเตอร์เชื้อเพลิง (ดีเซล) ฮีตเตอร์โบลเวอร์ (ดีเซล) ปั๊มเชื้อเพลิง (VTi) หัวฉีดและคอยล์จุดระเบิด (เบนซิน) |
| F11 | 40 A | พัดลมทำความร้อน. |
| F12 | 30 A | ที่ปัดน้ำฝนแบบช้า/เร็ว |
| F13 | 40 A | แหล่งจ่ายไฟสำหรับอินเทอร์เฟซระบบรวม (การจุดระเบิดแบบบวก) |
| F14 | 30 A | แหล่งจ่ายไฟของ Valvetronic (VTi) |
| F15 | 10 A | ไฟหน้าไฟหลักขวา. |
| F 16 | 10 A | ไฟหน้าไฟหลักซ้าย. |
| F17 | 15 อา | ไฟหน้าแบบจุ่มด้านซ้าย |
| F18 | 15 อา | ไฟหน้าแบบจุ่มด้านขวา |
| F19 | 15 อา | หัววัดออกซิเจนและโซลินอยด์วาล์ว (VTi), โซลินอยด์วาล์ว (ดีเซล), โซลินอยด์วาล์ว EGR (ดีเซล) |
| F20 | 10 A | ปั๊ม, เทอร์โมอิเล็กทรอนิคส์ (VTi), โซลินอยด์วาล์วจับเวลา (THP), น้ำในเซ็นเซอร์เชื้อเพลิง (ดีเซล) |
| F21 | 5 อา | ชุดพัดลมควบคุมการจ่ายไฟ, ABS / DSC, turbopump (THP) |
| เอ็มเอฟ1 * | 60 อา | การประกอบพัดลม |
| MF2* | 30 A | ปั๊ม ABS / DSC |
| MF3* | 30 A | Electrovannes ABS / DSC. |
| MF4* | 60 อา | แหล่งจ่ายไฟสำหรับอินเทอร์เฟซระบบรวม (BSI) |
| MF5* | 60 อา | แหล่งจ่ายไฟสำหรับอินเทอร์เฟซระบบรวม (BSI) |
| เอ็มเอฟ6 * | 30 A | หน่วยระบายอากาศเพิ่มเติม (THP) |
| เอ็มเอฟ7 * | 80 A | กล่องฟิวส์แผงหน้าปัด. |
| เอ็มเอฟ8 * | — | ไม่ได้ใช้. |
| * ฟิวส์ Maxi ให้การปกป้องเพิ่มเติมสำหรับระบบไฟฟ้า การแทรกแซงใดๆ เกี่ยวกับแมกซี่ฟิวส์จะต้องดำเนินการโดยตัวแทนจำหน่าย CITROËN หรือศูนย์บริการที่มีคุณสมบัติเหมาะสม |
