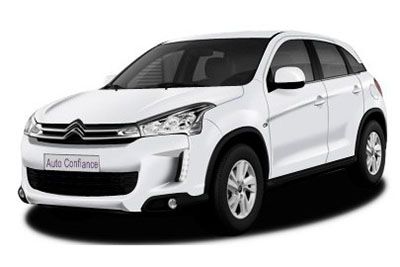

Citroën C4 Aircross compact crossover ผลิตจาก 2012 ถึง 2017 ในบทความนี้ คุณจะพบไดอะแกรมของCitroen C4 Aircross 2012, 2013, 2014, 2015, 2016 และ 2017 fuse box รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและ เรียนรู้เพิ่มเติมเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Citroën C4 Aircross 2012-2017 การจัดเรียงฟิวส์
ฟิวส์ที่จุดบุหรี่ (ช่องเสียบไฟ) ของ Citroën C4 Aircross คือฟิวส์ №13 (ที่จุดบุหรี่ ช่องเสียบอุปกรณ์เสริม) และ №19 (ช่องเสียบอุปกรณ์เสริม) ในกล่องฟิวส์ที่แผงหน้าปัด
ตำแหน่งกล่องฟิวส์
รถพวงมาลัยซ้าย: กล่องฟิวส์จะอยู่ที่แผงหน้าปัดด้านล่าง (ด้านซ้าย) ด้านหลังฝาครอบ
เปิดฝาแล้วดึงออกจนสุดโดยดึงเข้าหาตัว
รถพวงมาลัยขวา: ฟิวส์จะอยู่ที่แผงหน้าปัดด้านล่างหลังช่องเก็บของ
เปิดช่องเก็บของหน้ารถ ดันตัวกั้นช่องเปิดทั้งสองตัวไปตรงกลางเพื่อเลี่ยงผ่านสลักแรก จับที่ครอบช่องเก็บของหน้ารถแล้วเอียงลง
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัด
| ยังไม่มีข้อความ | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| 1* | 30 A | พัดลมห้องโดยสาร. |
| 2 | 15 อา | ไฟเบรก, ไฟเบรกดวงที่สาม. |
| 3 | 10 A | ไฟตัดหมอกหลัง. |
| 4 | 30 A | ที่ปัดน้ำฝน ที่ปัดน้ำฝนกระจกหน้า. |
| 6 | 20 A | เซ็นทรัลล็อค,กระจกมองข้างปรับไฟฟ้า |
| 7 | 15 อา | เครื่องเสียง เทเลเมติกส์ หน่วย USB ระบบบลูทูธ |
| 8 | 7,5 A | รีโมทคอนโทรล, กล่องควบคุมเครื่องปรับอากาศ, แผงหน้าปัด, กระจกไฟฟ้า, เซ็นเซอร์วัดปริมาณน้ำฝนและแสงแดด, สัญญาณเตือนภัย, แผงควบคุม, ระบบควบคุมที่พวงมาลัย |
| 9 | 15 อา | แผงหน้าปัดและไฟส่องสว่างภายใน |
| ดิกซ์ | 15 อา | ไฟอันตราย. |
| 11 | 15 อา | ที่ปัดน้ำฝนกระจกหลัง. |
| 12 | 7,5 A | แผงหน้าปัด, จอมัลติฟังก์ชั่น, เซ็นเซอร์จอดรถ, เบาะปรับอุ่น, กระจกหลังแบบปรับอุณหภูมิได้, ม่านปรับไฟฟ้า, ปรับไฟหน้าอัตโนมัติ |
| 13 | 15 อา | ไฟแช็กซิการ์ ซ็อกเก็ตสำหรับอุปกรณ์เสริม |
| 15 | 20 A | ม่านไฟฟ้า. |
| 16 | 10 A | กระจกมองข้าง เครื่องเสียง. |
| 18 | 7,5 A | ไฟถอยหลัง. |
| 19 | 15 อา | ช่องเสียบอุปกรณ์เสริม |
| 20 * | 30 A | ระบบควบคุมกระจกไฟฟ้า |
| 21 * | 30 A | หน้าต่างด้านหลังอุ่น |
| 22 | 7,5 A | กระจกมองข้างแบบอุ่น |
| 24 | 25 อา | เบาะนั่งคนขับและผู้โดยสารแบบไฟฟ้า |
| 25 | 30 A | ที่นั่งอุ่น |
| * ฟิวส์ Maxi ให้การปกป้องเพิ่มเติมสำหรับระบบไฟฟ้า งานทั้งหมดเกี่ยวกับแมกซี่ฟิวส์ต้องดำเนินการโดยตัวแทนจำหน่าย CITROËN หรือศูนย์บริการที่มีคุณสมบัติเหมาะสม |
โฆษณา โฆษณา
ตำแหน่งกล่องฟิวส์
มันถูกวางไว้ในห้องเครื่อง (ด้านซ้าย)
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องฟิวส์ห้องเครื่อง
| ยังไม่มีข้อความ | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| 1 | 15 อา | ไฟตัดหมอกหน้า. |
| 4 | 10 A | แตรรถยนต์. |
| 5 | 7,5 A | เครื่องกำเนิดไฟฟ้ากระแสสลับ |
| 6 | 20 A | ที่ล้างไฟหน้า. |
| 7 | 10 A | เครื่องปรับอากาศ. |
| 9 | 20 A | เตือน. |
| ดิกซ์ | 15 อา | การไล่ฝ้า, ที่ปัดน้ำฝน |
| 11 | — | ไม่ได้ใช้. |
| 12 | — | ไม่ได้ใช้. |
| 13 | 10 A | ไฟไหม้วัน |
| 14 | 10 A | ไฟหลักด้านซ้าย |
| 15 | 10 A | ไฟหน้าตรง. |
| 16 | 20 A | ไฟต่ำด้านซ้าย (ซีนอน) |
| 17 | 20 A | ไฟหรี่ด้านขวา (ซีนอน) |
| 18 | 10 A | ไฟต่ำด้านซ้าย (ฮาโลเจน) การปรับไฟหน้าแบบแมนนวลและอัตโนมัติ |
| 19 | 10 A | ไฟหน้าไฟต่ำด้านขวา (ฮาโลเจน) |
| 31 | 30 A | เครื่องขยายเสียง. |
