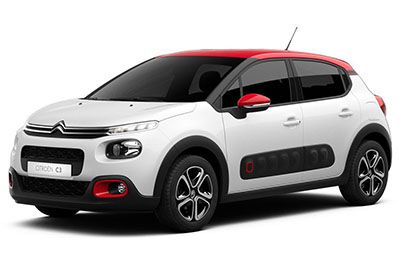

ในบทความนี้ เราจะพิจารณา Citroën C3 รุ่นที่สาม ซึ่งมีจำหน่ายตั้งแต่ปี 2552 จนถึงปัจจุบัน ในบทความนี้ คุณจะพบไดอะแกรมของกล่องฟิวส์ Citroen C3 2017 และ 2018 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และเรียนรู้เกี่ยวกับการกำหนดฟิวส์แต่ละตัว (ฟิวส์เลย์เอาต์)
Citroën C3 2017-2019 การจัดเรียงฟิวส์
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Citroen C3 คือฟิวส์ F32 (ซ็อกเก็ต 12 V ด้านหน้า) ในกล่องฟิวส์ 2 บนแผงหน้าปัด (กล่องฟิวส์ด้านล่าง)
กล่องฟิวส์แดชบอร์ด
รถพวงมาลัยซ้าย:
กล่องฟิวส์ 2 กล่องอยู่ที่แผงหน้าปัดด้านล่างใต้พวงมาลัย
แกะฝาครอบออกโดยดึงที่ด้านบนซ้ายแล้วขวา
รถพวงมาลัยขวา:
กล่องฟิวส์ 2 กล่องอยู่ที่แผงหน้าปัดด้านล่าง ในช่องเก็บของหน้ารถ
เปิดฝาครอบช่องเก็บของ แกะฝาครอบป้องกัน ปลดฝาครอบออกจนสุดแล้วพลิกกลับ
ห้องเครื่อง
มันถูกวางไว้ในห้องเครื่องใกล้กับแบตเตอรี่
โฆษณา โฆษณา
2017
แผงหน้าปัด กล่องฟิวส์ 1 (กล่องฟิวส์ตัวบน)
การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัด 1
| № | คะแนน (A) | ฟังก์ชั่น |
|---|---|---|
| F29 | — | ไม่ได้ใช้. |
| F30 | 30 | หน้าต่างด้านหลังอุ่น |
| F31 | ดิกซ์ | กระจกอุ่น |
| F32 | — | ไม่ได้ใช้. |
| F33 | 40 | กระจกไฟฟ้าหน้า. |
| F34 | 40 | กระจกไฟฟ้าหลัง. |
| F35 | 30 | เบาะนั่งคู่หน้าแบบอุ่น (ยกเว้นสหราชอาณาจักร) |
| F36 | — | ไม่ได้ใช้. |
| F37 | — | ไม่ได้ใช้. |
| F38 | — | ไม่ได้ใช้. |
| F39 | — | ไม่ได้ใช้. |
| F40 | — | ไม่ได้ใช้. |
กล่องฟิวส์แผงหน้าปัด 2 (กล่องฟิวส์ล่าง)
การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัด 2
| № | คะแนน (A) | ฟังก์ชั่น |
|---|---|---|
| F1 | ดิกซ์ | กระจกมองข้างแบบปรับไฟฟ้า, อุ่นกระจกหลัง, ปั๊มกรองอนุภาค (ดีเซล), เซ็นเซอร์จอดรถ, พวงมาลัยเพาเวอร์, ระบบแอลพีจี, สวิตช์เหยียบคลัตช์, ปรับกระจกมองข้าง |
| F10 (+) -F11 (Gnd) | 30 | การล็อก/ปลดล็อกประตูและฝาปิดช่องเติมน้ำมันเชื้อเพลิง (ขึ้นอยู่กับเครื่องยนต์) |
| F13 | ดิกซ์ | เซ็นเซอร์วัดปริมาณน้ำฝนและแสงแดด เครื่องปรับอากาศ กล้องหน้า |
| F14 | 5 | สัญญาณเตือนหน่วยเทเลเมติกส์ |
| F 16 | 3 | คันเกียร์อัตโนมัติ, สวิตช์เหยียบเบรก, ระบบ Stop & Start |
| F17 | 5 | แดชบอร์ดโมดูลโรงเรียนสอนขับรถ |
| F18 | 5 | ระบบปรับอากาศ, ไฟแสดงตำแหน่งคันเกียร์ (เกียร์อัตโนมัติ) |
| F19 | 3 | ระบบควบคุมแบบติดตั้งบนพวงมาลัย |
| F21 | 3 | สวิตช์ START / STOP หรือปุ่ม |
| F23 | 5 | แสดงไฟเตือนไม่คาดเข็มขัดนิรภัย |
| F24 | 5 | เซ็นเซอร์จอดรถ กล้องหลัง จอเทเลเมติกส์ |
| F25 | 5 | ชุดควบคุมถุงลมนิรภัย |
| F29 | 20 | ระบบเสียงเทเลเมติกส์ |
| F31 | 15 | ระบบเครื่องเสียง (อุปกรณ์เสริม) |
| F32 | 15 | ซ็อกเก็ตด้านหน้า 12 V. |
| F35 | 5 | การปรับความสูงของไฟหน้า, ซ็อกเก็ตการวินิจฉัย, การทำความร้อนเพิ่มเติม (ขึ้นอยู่กับอุปกรณ์) |
| F36 | 5 | ไฟอ่านหนังสือแผนที่ด้านหน้า |
| F4 | 15 | แตรรถยนต์. |
| F6 (+) -F5 (Gnd) | 20 | ปั๊มล้างกระจกหน้าและหลัง |
| F8 | 20 | ที่ปัดน้ำฝนกระจกหลัง. |
| F9 | 5 | ไฟหน้า. |
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง
| № | คะแนน (A) | ฟังก์ชั่น |
|---|---|---|
| F1 | 40 | เครื่องปรับอากาศ. |
| F10 | 15 | การจัดการเครื่องยนต์ |
| F11 | 20 | การจัดการเครื่องยนต์ |
| F12 | 5 | การจัดการเครื่องยนต์ |
| F13 | 5 | การจัดการเครื่องยนต์ |
| F14 | 5 | หน่วยสถานะการชาร์จแบตเตอรี่ (ขึ้นอยู่กับเครื่องยนต์) |
| F15 | 5 | ไม่ได้ใช้. |
| F 16 | 20 | ไฟตัดหมอกหน้า. |
| F17 | 5 | การจัดการเครื่องยนต์ |
| F18 | ดิกซ์ | ไฟหน้าตรง. |
| F19 | ดิกซ์ | ไฟหลักด้านซ้าย |
| F2 | 60 | เอบีเอส/อีเอสพี |
| F20 | 30 | การจัดการเครื่องยนต์ |
| F21 | 30 | สตาร์ทเตอร์ (ขึ้นอยู่กับเครื่องยนต์) |
| F22 | 30 | ไม่ได้ใช้. |
| F23 | 40 | ชุดสตาร์ท (พร้อม Stop & Start และขึ้นอยู่กับเครื่องยนต์) |
| F24 | 40 | กล่องฟิวส์ห้องโดยสาร. |
| F25 | 40 | อุปกรณ์เตรียมการคัปปลิ้ง |
| F26 | 15 | เกียร์ออโต้หรือระบบแอลพีจี |
| F27 | 25 | อินเทอร์เฟซระบบรวม (BSI) |
| F28 | 30 | ระบบควบคุมการปล่อยไอเสียดีเซล (AdBlue) |
| F29 | 40 | ที่ปัดน้ำฝนกระจกหน้า. |
| F3 | 50 | กล่องฟิวส์ห้องโดยสาร. |
| F30 | 40 | หน่วยอุ่นดีเซล |
| F31 | 80 | ความร้อนเพิ่มเติม (ขึ้นอยู่กับอุปกรณ์) |
| F32 | 80 | พวงมาลัยเพาเวอร์. |
| F4 | 30 | เอบีเอส/อีเอสพี |
| F5 | 70 | อินเทอร์เฟซระบบรวม (BSI) |
| F6 | 60 | ชุดพัดลมระบายความร้อน. |
| F7 | 80 | อินเทอร์เฟซระบบรวม (BSI) |
| F8 | 15 | การจัดการเครื่องยนต์ |
| F9 | 15 | การจัดการเครื่องยนต์ |
