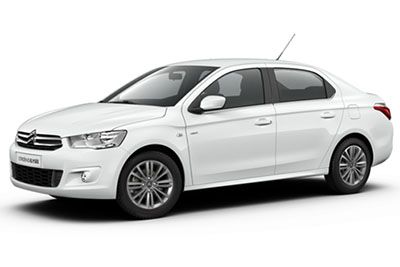

ในบทความนี้ เราจะพิจารณา Citroën C-Elysée รุ่นที่สอง ซึ่งผลิตตั้งแต่ปี 2012 ถึง 2018 ที่นี่ คุณจะพบไดอะแกรมของCitroen Elysee 2012, 2013, 2014, 2015, 2016, 2017 และ 2018 , รับข้อมูลเกี่ยวกับตำแหน่งของกล่องฟิวส์ แผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
Citroën C-Elysée 2012-2018 การจัดเรียงฟิวส์
ฟิวส์ที่จุดบุหรี่ (ซ็อกเก็ต) ของ Citroën C-Elysée คือฟิวส์ F16 ในกล่องฟิวส์ที่แผงหน้าปัด
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์แดชบอร์ด
อยู่ในแดชบอร์ดด้านล่าง (ด้านซ้าย)
คลายคลิปที่ฝาครอบโดยดึงที่ด้านบนขวา จากนั้นทางด้านซ้าย ให้ปลดฝาครอบออกจนสุดแล้วพลิกกลับด้าน
ห้องเครื่อง
กล่องฟิวส์อยู่ในห้องเครื่องใกล้กับแบตเตอรี่ (ด้านซ้าย)
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2012
แผงควบคุม
การกำหนดฟิวส์ในกล่องฟิวส์แดชบอร์ด (2012)
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F02 | 5 อา | การปรับไฟหน้า, ซ็อกเก็ตการวินิจฉัย, แผงเครื่องปรับอากาศ |
| F09 | 5 อา | นาฬิกาปลุก, นาฬิกาปลุก (อุปกรณ์เสริม) |
| F11 | 5 อา | ความร้อนเพิ่มเติม |
| F13 | 5 อา | เครื่องช่วยจอด, เครื่องช่วยจอด (อุปกรณ์เสริม). |
| F14 | 10 A | แผงเครื่องปรับอากาศ |
| F 16 | 15 อา | ไฟแช็กซิการ์ ซ็อกเก็ต 12 V. |
| F17 | 15 อา | ระบบเครื่องเสียง, ระบบเครื่องเสียง (อุปกรณ์เสริม) |
| F18 | 20 A | ระบบเครื่องเสียง / Bluetooth, ระบบเครื่องเสียง (อุปกรณ์เสริม) |
| F19 | 5 อา | หน้าจอขาวดำ C. |
| F23 | 5 อา | ไฟมารยาท, ไฟอ่านการ์ด |
| F26 | 15 อา | แตรรถยนต์. |
| F27 | 15 อา | ปั๊มฉีดน้ำล้างกระจก. |
| F28 | 5 อา | ป้องกันการโจรกรรม. |
| F29 | 25 อา | หน้าต่างด้านหลังอุ่น |
| F30 | 10 A | กระจกมองข้างแบบอุ่น |
| F31 | — | ไม่ได้ใช้. |
| F32 | — | ไม่ได้ใช้. |
| F33 | 30 A | กระจกไฟฟ้าหน้า. |
| F34 | 30 A | กระจกไฟฟ้าหลัง. |
| F35 | 30 A | อุ่นที่นั่งด้านหน้า |
| F36 | — | ไม่ได้ใช้. |
| F37 | 20 A | อินเทอร์เฟซของรถพ่วง |
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F14 | 15 อา | กระจกบังลมล่างอุ่น |
| F15 | 5 อา | คอมเพรสเซอร์เครื่องปรับอากาศ. |
| F 16 | 15 อา | ไฟตัดหมอกหน้า. |
| F18 | 10 A | ไฟหน้าตรง. |
| F19 | 10 A | ไฟหน้าซ้าย. |
| F29 | 40 A | มอเตอร์ปัดน้ำฝนด้านหน้า. |
| F30 | 80 A | ปลั๊กอุ่น (ดีเซล) |
2015, 2016, 2017
โฆษณา โฆษณา
แผงควบคุม
การกำหนดฟิวส์ในกล่องฟิวส์แดชบอร์ด (2015, 2016, 2017)
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F02 | 5 อา | การปรับไฟหน้า, ซ็อกเก็ตการวินิจฉัย, แผงเครื่องปรับอากาศ |
| F09 | 5 อา | นาฬิกาปลุก, นาฬิกาปลุก (อุปกรณ์เสริม) |
| F11 | 5 อา | ความร้อนเพิ่มเติม |
| F13 | 5 อา | เครื่องช่วยจอด, เครื่องช่วยจอด (อุปกรณ์เสริม). |
| F14 | 10 A | แผงเครื่องปรับอากาศ |
| F 16 | 15 อา | ไฟแช็กซิการ์ ซ็อกเก็ต 12 V. |
| F17 | 15 อา | ระบบเครื่องเสียง, ระบบเครื่องเสียง (อุปกรณ์เสริม) |
| F18 | 20 A | ระบบเครื่องเสียง / Bluetooth, ระบบเครื่องเสียง (อุปกรณ์เสริม) |
| F19 | 5 อา | หน้าจอขาวดำ C. |
| F23 | 5 อา | ไฟมารยาท, ไฟอ่านการ์ด |
| F26 | 15 อา | แตรรถยนต์. |
| F27 | 15 อา | ปั๊มฉีดน้ำล้างกระจก. |
| F28 | 5 อา | ป้องกันการโจรกรรม. |
| F29 | — | ไม่ได้ใช้. |
| F30 | 10 A | กระจกมองข้างแบบอุ่น |
| F31 | 25 อา | อุ่นกระจกหลัง |
| F32 | — | ไม่ได้ใช้. |
| F33 | 30 A | กระจกไฟฟ้าหน้า. |
| F34 | 30 A | กระจกไฟฟ้าหลัง. |
| F35 | 30 A | อุ่นที่นั่งด้านหน้า |
| F36 | — | ไม่ได้ใช้. |
| F37 | 20 A | อินเทอร์เฟซของรถพ่วง |
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F14 | 15 อา | กระจกบังลมล่างอุ่น |
| F15 | 5 อา | คอมเพรสเซอร์เครื่องปรับอากาศ. |
| F 16 | 15 อา | ไฟตัดหมอกหน้า. |
| F18 | 10 A | ไฟหน้าตรง. |
| F19 | 10 A | ไฟหน้าซ้าย. |
| F29 | 40 A | มอเตอร์ปัดน้ำฝนด้านหน้า. |
| F30 | 80 A | ปลั๊กอุ่น (ดีเซล) |
