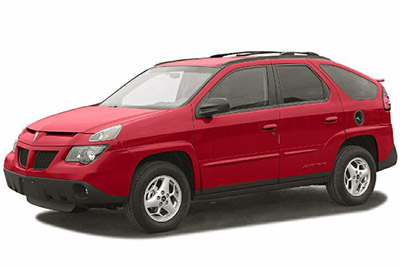

รถปอนเตี๊ยก อัซเท็ก ครอสโอเวอร์ขนาดกลาง ผลิตจากปี 2000 ถึงปี 2548 ในบทความนี้ คุณจะพบกับแผนผังของกล่องฟิวส์ของ Pontiac Aztek 2000, 2001, 2002, 2003, 2004 และ 2005 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายใน รถและหาข้อมูลเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
การจัดเรียงฟิวส์ Pontiac Aztek 2000-2005
ฟิวส์สำหรับที่จุดบุหรี่ (ปลั๊กไฟ) ของ Pontiac Aztek คือฟิวส์ # 14 ( ปลั๊กไฟ เสริมด้านหลัง ) ในกล่องฟิวส์ห้องโดยสารและฟิวส์ # 32 (ปลั๊กไฟด้านหน้า) ), n ° 45 (ฟิวส์แบตเตอรี่หลักสำหรับซ็อกเก็ต ) ในกล่องฟิวส์ห้องเครื่อง
กล่องฟิวส์ห้องโดยสาร
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์อยู่ใต้ช่องเก็บของด้านผู้โดยสารของคอนโซลกลางหลังฝาครอบ
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์และรีเลย์ในห้องโดยสาร
| № | คำอธิบาย |
|---|---|
| 1 | ตัวดึงฟิวส์ |
| 2 | พวงมาลัยบังคับวิทยุ |
| 3 | ล็อคประตูไฟฟ้า |
| 4-9 | ฟิวส์อะไหล่ |
| ดิกซ์ | สัญญาณไฟเลี้ยวและไฟฉุกเฉิน |
| 11 | เบาะไฟฟ้า |
| 12 | คอมเพรสเซอร์พร้อมระบบควบคุมระดับอิเล็กทรอนิกส์ (ELC) |
| 13 | ประตูท้ายและประตูท้าย |
| 14 | ปลั๊กไฟเสริมด้านหลัง |
| 15 | รีเลย์คอมเพรสเซอร์ควบคุมระดับอิเล็กทรอนิกส์ (ELC) และเซ็นเซอร์ความสูง |
| 16 | กระจกอุ่น |
| 17 | กระจกไฟฟ้า |
| 18 | โมดูลจุดระเบิด 1 |
| 19 | 2000-2003: สวิตช์ตัวบ่งชี้และสวิตช์ NSBU 2004-2005: สวิตช์ตัวบ่งชี้ |
| 21 | ไล่ฝ้าด้านหลัง |
| 22 | โมดูลถุงลมนิรภัย |
| 24 | 2000-2003: คาร์ทริดจ์ Vent Solenoid และ TCC Switch 2004-2005: TCC Switch |
| 25 | มอเตอร์พัดลมเครื่องปรับอากาศ |
| 26 | โหมดควบคุมอุณหภูมิและมอเตอร์อุณหภูมิและจอแสดงผลบนกระจกหน้า |
| 28 | ว่างเปล่า |
| 29 | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| 30 | แผงหน้าปัด, โมดูลควบคุมร่างกาย (BCM), PASS-Key® III |
| 31 | กุญแจล็อค Park Lock โซลินอยด์ |
| 32 | ว่างเปล่า |
| 34 | ซันรูฟไฟฟ้า |
| 35 | กระจกไฟฟ้า |
| 36 | ไฟอ่านหนังสือ ไฟส่องเฉพาะจุด และไฟแดชบอร์ด |
| 37 | วิทยุ |
| 38 | เครื่องขยายสัญญาณวิทยุ UQ3 |
| 39 | Head-up display |
| 40 | สัญญาณไฟเลี้ยวอันตราย |
| 41 | แผงหน้าปัด ระบบควบคุมสภาพอากาศ ไฟ LED รักษาความปลอดภัย และโมดูลป้อนแบบไร้กุญแจระยะไกล |
| 42 | PASS-คีย์ III |
| 43 | อุปกรณ์เสริมไดโอด |
| 44 | โมดูลควบคุมร่างกาย (BCM) |
| 46 | โมดูลระบบการเข้าพักขั้นสูง |
| เรอเล | |
| 20 | รีเลย์ไล่ฝ้าด้านหลัง |
| 23 | รีเลย์ IGN3 (รีเลย์จุดระเบิด) |
| 27 | รีเลย์อุปกรณ์เสริม |
| 33 | เลือกรีเลย์กำลังไฟเสริม |
| 45 | ไฟฉุกเฉิน |
โฆษณา โฆษณา
กล่องฟิวส์ในห้องเครื่อง
ตำแหน่งกล่องฟิวส์
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การกำหนดฟิวส์และรีเลย์ในห้องเครื่อง
| № | คำอธิบาย |
|---|---|
| 1 | ปั๊มน้ำมันเชื้อเพลิง |
| 2 | คลัตช์คอมเพรสเซอร์เครื่องปรับอากาศ |
| 3 | แตรรถยนต์ |
| 4 | การควบคุมเครื่องยนต์ — การปล่อยและเซ็นเซอร์ |
| 5 | Power Control Module (PCM) — ใช้พลังงานจากแบตเตอรี่ |
| 6 | โมดูลควบคุมเบรกป้องกันล้อล็อก (ABS) |
| 7 | โซลินอยด์ Transaxle |
| 8 | สำรอง |
| 9 | โซลินอยด์วาล์ว ABS |
| ดิกซ์ | เซนเซอร์ออกซิเจน — การควบคุมการปล่อยมลพิษ |
| 11 | หัวฉีดน้ำมันเชื้อเพลิง |
| 12 | สำรอง |
| 13 | ระบบควบคุมเครื่องยนต์ |
| 14 | ไฟวิ่งกลางวัน (DRL) |
| 15 | ไฟต่ำผู้โดยสาร |
| 16 | สำรอง |
| 17 | ไฟต่ำคนขับ |
| 18 | ไฟสูงด้านคนขับ |
| 19 | สวิตช์จุดระเบิด พลังงานแบตเตอรี่ |
| 20 | ไฟเลี้ยวหน้า-หลัง |
| 21 | 2543-2546: ปั๊มลม — การควบคุมการปล่อยมลพิษ |
| 22 | สำรอง |
| 23 | ไฟสูงสำหรับผู้โดยสาร |
| 24 | 2543-2546: อะไหล่ 2547-2548: โซลินอยด์ระบายอากาศ |
| 25 | ดีวีดี |
| 26 | ไฟตัดหมอกหน้า |
| 27 | รีเลย์จุดระเบิด, สวิตช์สตาร์ทที่เป็นกลาง, โมดูลควบคุมระบบส่งกำลัง (PCM) |
| 28 | Body Control Module (BCM) — ใช้พลังงานจากแบตเตอรี่ |
| 29 | 2000-2002: อะไหล่ 2003: L band 2004-2005: S band, เครื่องรับวิทยุดิจิตอลระยะไกล |
| 30 | โมดูลขับเคลื่อนสี่ล้อ (AWD) |
| 31 | ตัวปรับความเร็ว |
| 32 | ปลั๊กไฟ / ไฟหน้า OnStar® |
| 33 | ระบบควบคุมการล็อกเฟืองท้ายอัตโนมัติ |
| 34 | สำรอง |
| 35 | ฟิวส์แบตเตอรี่โซลินอยด์สตาร์ท |
| 36 | มอเตอร์ ABS |
| 37 | สำรอง |
| 38 | สำรอง |
| 39 | พัดลมระบายความร้อนเครื่องยนต์ |
| 40 | พัดลมระบายความร้อนเครื่องยนต์ |
| 41 | ฟิวส์แบตเตอรี่หลักสำหรับรีเลย์กำลังเสริมและรีเลย์เสริม |
| 42 | ฟิวส์แบตเตอรี่หลักสำหรับเบาะที่นั่งแบบปรับความร้อน, แอร์ |
| 43 | สำรอง |
| 44 | สำรอง |
| 45 | ฟิวส์แบตเตอรี่หลักสำหรับปลั๊กไฟ ระบบควบคุมระดับ เบาะนั่งและกระจกไฟฟ้า และคอมพิวเตอร์ออนบอร์ด |
| 46 | สำรอง |
| 47 | ฟิวส์แบตเตอรี่หลักสำหรับพัดลม A / C และรีเลย์จุดระเบิด 3 |
| 48 | ฟิวส์แบตเตอรี่หลักสำหรับสวิตช์จุดระเบิด วิทยุ จอแสดงผลบนกระจกหน้า ระบบกุญแจรีโมท (RKE) แผงหน้าปัด เครื่องปรับอากาศ และคอมพิวเตอร์ออนบอร์ด |
| 49 | อะไหล่ (แม็กซี่เซอร์กิตเบรกเกอร์) |
| 64-69 | ฟิวส์อะไหล่ |
| 70 | ตัวดึงฟิวส์ |
| ไดโอด | ไดโอดสำหรับคลัตช์คอมเพรสเซอร์เครื่องปรับอากาศ |
| เรอเล | |
| 50 | แตรรถยนต์ |
| 51 | ปั๊มน้ำมันเชื้อเพลิง |
| 52 | คลัตช์ปรับอากาศ |
| 53 | ไฟวิ่งกลางวัน (DRL) |
| 54 | ไฟหน้า |
| 55 | ไฟจอดรถ |
| 56 | ไฟแดง |
| 57 | ไฟตัดหมอก |
| 58 | รีเลย์สตาร์ท |
| 59 | พัดลม |
| 60 | รีเลย์จุดระเบิด 1 |
| 61 | พัดลม |
| 62 | พัดลม |
| 63 | 2543-2546: ปั๊มลม |
