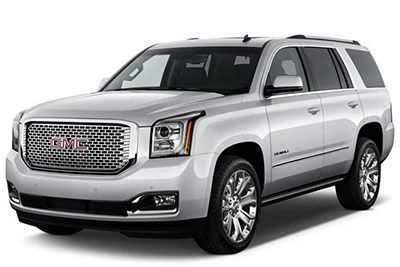

ในบทความนี้เราพิจารณา GMC Yukon / Yukon XL รุ่นที่สี่ซึ่งมีให้บริการตั้งแต่ปี 2558 จนถึงปัจจุบัน ที่นี่คุณจะพบแผนผังของกล่องฟิวส์ของ GMC Yukon 2015, 2016, 2017, 2018, 2019 และ 2020 ข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและการกำหนดฟิวส์แต่ละตัว (ฟิวส์แบบเลย์เอาต์) และรีเลย์
Содержание
ฟิวส์เลย์เอาต์ GMC Yukon / Yukon XL 2015-2020…
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ GMC Yukon เป็นฟิวส์ # 4 ( ช่องเสียบ อุปกรณ์เสริม 1), # 50 ( ช่องเสียบ อุปกรณ์เสริม 2) ในกล่องฟิวส์ในแผงควบคุม ขอบด้านซ้าย ฟิวส์ n ° 4 ( ซ็อกเก็ตสำหรับ อุปกรณ์เสริม 4 ), # 50 (ซ็อกเก็ตสำหรับอุปกรณ์เสริม 3) ในกล่องฟิวส์ของแดชบอร์ดด้านขวาและฟิวส์ n ° 14 (ซ็อกเก็ตสำหรับอุปกรณ์เสริมด้านหลัง ) ในกล่องฟิวส์ในช่องด้านหลัง
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์แผงหน้าปัด (ซ้าย)
ประตูช่องฟิวส์ของแผงหน้าปัดด้านซ้ายอยู่ที่ขอบด้านคนขับของแผงหน้าปัด
กล่องฟิวส์แผงหน้าปัด (ขวา)
ประตูช่องฟิวส์ของแผงหน้าปัดด้านขวาอยู่ที่ขอบด้านผู้โดยสารของแผงหน้าปัด มีรีเลย์อยู่ที่ด้านหลังของกล่องฟิวส์ หากต้องการเข้าถึง ให้กดแท็บและถอดกล่องฟิวส์ออก
ห้องเครื่อง
กล่องฟิวส์ห้องเครื่องอยู่ในห้องเครื่องที่ด้านคนขับของรถ
กล่องฟิวส์ช่องหลัง
กล่องฟิวส์ช่องด้านหลังอยู่ด้านหลังแผงปิดทางด้านซ้ายของช่อง
ไดอะแกรมกล่องฟิวส์
2015, 2016
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2015, 2016)
| บทความ | การใช้งาน |
|---|---|
| 1 | บันไดไฟฟ้า |
| 2 | ปั๊มระบบเบรกป้องกันล้อล็อก |
| 3 | ภายใน BEC LT1 |
| 4 | ทางเดิน MBS |
| 5 | คอมเพรสเซอร์ปรับระดับช่วงล่าง |
| 6 | ระบบควบคุมการโอนถ่ายแบบอิเล็กทรอนิกส์ 4WD |
| 7 | เบรกมือไฟฟ้า |
| 8 | ภายใน BEC LT2 |
| 9 | BEC ด้านหลัง 1 |
| ดิกซ์ | ไดรเวอร์ MBS |
| 11 | โซลินอยด์ไอเสีย ALC |
| 12 | โมดูลควบคุมแชสซีในตัว |
| 13 | ค่าตัดจำหน่ายตามเวลาจริง |
| 14 | โมดูลป้อนน้ำมันเชื้อเพลิง |
| 17 | ไดรเวอร์ MBS |
| 21 | โซลินอยด์ไอเสีย ALC |
| 23 | โมดูลควบคุมแชสซีในตัว |
| 24 | ค่าตัดจำหน่ายตามเวลาจริง |
| 25 | โมดูลป้อนน้ำมันเชื้อเพลิง |
| 26 | การควบคุมแรงดันไฟฟ้าที่ควบคุมด้วยแบตเตอรี่ / อะไหล่ |
| 28 | นักพัฒนา2 |
| 29 | รีเลย์ Upfitter2 |
| 30 | ที่ปัดน้ำฝน |
| 31 | ทิม |
| 34 | ไฟฉุกเฉิน |
| 35 | วาล์วระบบเบรกป้องกันล้อล็อก |
| 36 | เบรกรถพ่วง |
| 37 | รีเลย์ Uptitter3 |
| 39 | รถพ่วงหยุด / เลี้ยวขวา |
| 40 | หยุด/เลี้ยวซ้ายของรถพ่วง |
| 41 | ไฟจอดรถสำหรับรถพ่วง |
| 42 | ไฟจอดรถขวา |
| 43 | ไฟจอดรถด้านซ้าย |
| 44 | นักพัฒนา3 |
| 45 | การควบคุมระดับอัตโนมัติ / ข้อเหวี่ยง |
| 47 | นักพัฒนา4 |
| 48 | รีเลย์ Uptitter4 |
| 49 | ไฟถอยหลัง |
| 51 | รีเลย์ไฟจอดรถ |
| 59 | ยูโร เทรลเลอร์ |
| 60 | ระบบควบคุมเครื่องปรับอากาศ |
| 63 | Upfrtter 1 |
| 67 | แบตเตอรี่รถพ่วง |
| 69 | การพัฒนา RC 3 และ 4 |
| 70 | VBAT Upfrtter 3 และ 4 |
| 72 | เลย์เอาต์ 1 รีเลย์ |
| 74 | การจุดระเบิดของโมดูลควบคุมเครื่องยนต์ |
| 75 | เบ็ดเตล็ด จุดระเบิดสำรอง |
| 76 | จุดระเบิดเกียร์ |
| 77 | การพัฒนา RC 1 และ 2 |
| 78 | เลย์เอาต์ VBAT 1 และ 2 |
| 83 | ตัวอย่าง Euro RC |
| 84 | เริ่ม / เริ่มรีเลย์ |
| 87 | เครื่องยนต์ |
| 88 | หัวฉีด A — คี่ |
| 89 | หัวฉีด B — Same |
| 90 | เซ็นเซอร์ออกซิเจน B |
| 91 | ควบคุมคันเร่ง |
| 92 | รีเลย์โมดูลควบคุมเครื่องยนต์ |
| 93 | แตรรถยนต์ |
| 94 | ไฟตัดหมอก |
| 95 | ไฟแดง |
| 100 | เซ็นเซอร์ออกซิเจน A |
| 101 | โมดูลควบคุมเครื่องยนต์ |
| 102 | โมดูลควบคุมเครื่องยนต์ / โมดูลควบคุมเกียร์ |
| 103 | เครื่องทำความร้อนภายในเสริม |
| 104 | ทางเข้า |
| 107 | แผ่นปิดแอร์โร |
| 109 | นักวางแผนตำรวจ |
| 112 | รีเลย์สตาร์ท |
| 114 | ที่ล้างกระจกหน้า |
| 115 | ที่ล้างกระจกหลัง |
| 116 | พัดลมระบายความร้อนซ้าย |
| 121 | ไฟหน้า HID ขวา |
| 122 | ผ้ากอซ Phare HID |
| 123 | พัดลมระบายความร้อนขวา |
โฆษณา โฆษณา
แผงหน้าปัด ซ้าย
การกำหนดฟิวส์ในกล่องฟิวส์แดชบอร์ด (ซ้าย) (2015, 2016)
| ชื่อ | การใช้งาน |
|---|---|
| 1 | ไม่ได้ใช้ |
| 2 | ไม่ได้ใช้ |
| 3 | ไม่ได้ใช้ |
| 4 | ช่องเสียบอุปกรณ์เสริม 1 |
| 5 | พลังงานของอุปกรณ์เสริม / อุปกรณ์เสริมยังคงอยู่ |
| 6 | APO / BATT |
| 7 | ที่เปิดประตูโรงรถ/กระจกมองหลัง |
| 8 | พลังงานเสริมที่เก็บไว้สำหรับการอ้างอิง |
| 9 | ไม่ได้ใช้ |
| ดิกซ์ | โมดูลควบคุมร่างกาย 3 |
| 11 | โมดูลควบคุมร่างกาย 5 |
| 12 | ไฟแบ็คไลท์ควบคุมพวงมาลัย |
| 13 | ไม่ได้ใช้ |
| 14 | ไม่ได้ใช้ |
| 15 | ไม่ได้ใช้ |
| 16 | เซ็นเซอร์จุดระเบิดลอจิกแบบแยกส่วน |
| 17 | VPM |
| 18 | โมดูลหน้าต่างกระจก |
| 19 | โมดูลควบคุมร่างกาย 1 |
| 20 | หมอนข้างด้านหน้า (ถ้ามีติดตั้ง) |
| 21 | ไม่ได้ใช้ |
| 22 | ไม่ได้ใช้ |
| 23 | ไม่ได้ใช้ |
| 24 | การทำความร้อน การระบายอากาศและการปรับอากาศ การจุดไฟ / การทำความร้อน การระบายอากาศและการปรับอากาศเสริม |
| 25 | การจุดระเบิดของแผงหน้าปัด / โมดูลการวินิจฉัยการตรวจจับการจุดระเบิด |
| 26 | คอลัมน์เอียง/SEO, ล็อคคอลัมน์เอียง 1/SEO |
| 27 | ขั้วต่อดาต้าลิงค์ / โมดูลที่นั่งคนขับ |
| 28 | อินพุตแบบพาสซีฟ / การสตาร์ทแบบพาสซีฟ / การทำความร้อน การระบายอากาศ และการปรับอากาศ แบตเตอรี่ |
| 29 | ขโมยเนื้อหา |
| 30 | ไม่ได้ใช้ |
| 31 | ไม่ได้ใช้ |
| 32 | ไม่ได้ใช้ |
| 33 | SEO / การควบคุมระดับอัตโนมัติ |
| 34 | แป้นเหยียบไฟฟ้าแบบปรับได้สำหรับการเปิดใช้งานการจอดรถ (ถ้ามี) |
| 35 | ไม่ได้ใช้ |
| 36 | นักดำน้ำ R/C |
| 37 | พวงมาลัยอุ่น |
| 38 | ล็อคคอพวงมาลัย 2 (ถ้ามี) |
| 39 | แบตเตอรี่แผงหน้าปัด |
| 40 | ไม่ได้ใช้ |
| 41 | ไม่ได้ใช้ |
| 42 | Euro Trailer (ถ้ามีติดตั้ง) |
| 43 | ประตูซ้าย |
| 44 | เบาะคนขับปรับไฟฟ้า |
| 45 | ไม่ได้ใช้ |
| 46 | เบาะปรับอุ่น/เย็นด้านขวา |
| 47 | เบาะอุ่น/เย็น ซ้าย |
| 48 | ไม่ได้ใช้ |
| 49 | ไม่ได้ใช้ |
| 50 | ช่องเสียบอุปกรณ์เสริม 2 |
| 51 | ไม่ได้ใช้ |
| 52 | แหล่งจ่ายไฟสำหรับอุปกรณ์เสริม / รีเลย์สำหรับอุปกรณ์เสริมที่เก็บไว้ |
| 53 | เริ่ม / เริ่มรีเลย์ |
| 54 | ไม่ได้ใช้ |
| 55 | ไม่ได้ใช้ |
| 56 | ไม่ได้ใช้ |
แผงหน้าปัดด้านขวา
การกำหนดฟิวส์ในกล่องฟิวส์แดชบอร์ด (ขวา) (2015, 2016)
| ชื่อ | การใช้งาน |
|---|---|
| 1 | ไม่ได้ใช้ |
| 2 | ไม่ได้ใช้ |
| 3 | ไม่ได้ใช้ |
| 4 | ช่องเสียบอุปกรณ์เสริม 4 |
| 5 | ไม่ได้ใช้ |
| 6 | ไม่ได้ใช้ |
| 7 | ไม่ได้ใช้ |
| 8 | กล่องถุงมือ |
| 9 | ไม่ได้ใช้ |
| ดิกซ์ | ไม่ได้ใช้ |
| 11 | ไม่ได้ใช้ |
| 12 | คอนโทรลพวงมาลัย |
| 13 | โมดูลควบคุมร่างกาย 8 |
| 14 | ไม่ได้ใช้ |
| 15 | ไม่ได้ใช้ |
| 16 | ไม่ได้ใช้ |
| 17 | ไม่ได้ใช้ |
| 18 | ไม่ได้ใช้ |
| 19 | โมดูลควบคุมร่างกาย4 |
| 20 | ความบันเทิงที่เบาะหลัง |
| 21 | ซันรูฟ |
| 22 | ไม่ได้ใช้ |
| 23 | ไม่ได้ใช้ |
| 24 | ไม่ได้ใช้ |
| 25 | ไม่ได้ใช้ |
| 26 | ข้อมูล / ถุงลมนิรภัย |
| 27 | เปลี่ยน/RF WDW RN SW |
| 28 | การตรวจจับสิ่งกีดขวาง / USB |
| 29 | วิทยุ |
| 30 | ไม่ได้ใช้ |
| 31 | ไม่ได้ใช้ |
| 32 | ไม่ได้ใช้ |
| 33 | ไม่ได้ใช้ |
| 34 | ไม่ได้ใช้ |
| 35 | การอ้างอิง B2 |
| 36 | SEO |
| 37 | โมดูลควบคุมร่างกาย2 |
| 38 | แอร์ อินเวอร์เตอร์ |
| 39 | ไม่ได้ใช้ |
| 40 | ไม่ได้ใช้ |
| 41 | ไม่ได้ใช้ |
| 42 | ไม่ได้ใช้ |
| 43 | ไม่ได้ใช้ |
| 44 | มอเตอร์กระจกประตูขวา |
| 45 | พัดลมหน้า |
| 46 | โมดูลควบคุมร่างกาย 6 |
| 47 | โมดูลควบคุมร่างกาย7 |
| 48 | เครื่องขยายเสียง |
| 49 | เบาะนั่งด้านหน้าขวา |
| 50 | ช่องเสียบอุปกรณ์เสริม 3 |
| 51 | ไม่ได้ใช้ |
| 52 | แหล่งจ่ายไฟสำหรับอุปกรณ์เสริม / รีเลย์สำหรับอุปกรณ์เสริมที่เก็บไว้ |
| 53 | ไม่ได้ใช้ |
| 54 | ไม่ได้ใช้ |
| 55 | ไม่ได้ใช้ |
| 56 | ไม่ได้ใช้ |
โฆษณา โฆษณา
ช่องเก็บของด้านหลัง
การจัดสรรฟิวส์ในกล่องฟิวส์ห้องด้านหลัง (2015, 2016)
| ชื่อ | การใช้งาน |
|---|---|
| มินิรีเลส์ ISO | |
| 1 | ไล่ฝ้าด้านหลัง |
| ไมโครฟิวส์ | |
| 2 | เบาะนั่งแถวที่ 2 อุ่น ซ้าย |
| 3 | เบาะนั่งแถวที่ 2 อุ่น ขวา |
| 4 | กระจกอุ่น |
| 5 | ลิฟท์เกต |
| 6 | กระจกแตก |
| 7 | ยกแก้ว |
| 8 | ลอจิกโมดูลยกท้าย |
| 9 | ที่ปัดน้ำฝนกระจกหลัง |
| ดิกซ์ | ระบบทำความร้อน ระบายอากาศ และพัดลมระบายอากาศด้านหลัง |
| 11 | เบาะนั่งแถวที่สอง |
| 19 | ไฟตัดหมอกหลัง (ถ้ามี) |
| ฟิวส์ประเภท M | |
| 12 | โมดูลยกท้าย |
| 13 | เบาะนั่งแถวที่สาม |
| 14 | ปลั๊กไฟสำหรับอุปกรณ์เสริมด้านหลัง |
| 15 | ไล่ฝ้าด้านหลัง |
| อัลตร้าไมโครรีเลย์ | |
| 16 | ลิฟท์เกต |
| ไมโครรีเลย์ | |
| 17 | ลิฟท์เกต |
| 18 | ไฟตัดหมอกหลัง (ถ้ามี) |
| 19 | กระจกอุ่น |
2017, 2018, 2019, 2020
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2017-2020)
| บทความ | การใช้งาน |
|---|---|
| 1 | 2017-2019: ขั้นบันไดไฟฟ้า 2020: ขั้นตอนของการช่วยเหลือทางไฟฟ้า |
| 2 | ปั๊ม ABS |
| 3 | ภายใน BEC LT1 |
| 4 | เข็มขัดนิรภัยแบบติดเครื่องยนต์ |
| 5 | คอมเพรสเซอร์ปรับระดับช่วงล่าง |
| 6 | ระบบควบคุมการโอนถ่ายแบบอิเล็กทรอนิกส์ 4WD |
| 7 | — |
| 8 | — |
| 9 | 2017: ไม่ได้ใช้ 2018-2020: รีเลย์ปั๊มเชื้อเพลิง |
| ดิกซ์ | เบรกมือไฟฟ้า |
| 11 | — |
| 12 | — |
| 13 | ภายใน BEC LT2 |
| 14 | BEC ด้านหลัง 1 |
| 15 | — |
| 16 | — |
| 17 | เข็มขัดนิรภัยแบบมีมอเตอร์ด้านคนขับ |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | 2017: โซลินอยด์ไอเสีย ALC 2018-2020: การปรับไฟหน้าอัตโนมัติ / โซลินอยด์ไอเสีย |
| 22 | 2018-2020: ปั๊มเชื้อเพลิง. |
| 23 | โมดูลควบคุมแชสซีในตัว |
| 24 | ค่าตัดจำหน่ายตามเวลาจริง |
| 25 | โมดูลป้อนน้ำมันเชื้อเพลิง |
| 26 | 2017-2018: ไม่ได้ใช้ / การควบคุมแรงดันไฟฟ้าที่ควบคุมด้วยแบตเตอรี่ 2019-2020: ระบบช่วยไฮดรอลิกแบบแอคทีฟ / การควบคุมแรงดันไฟฟ้าที่ควบคุมด้วยแบตเตอรี่ |
| 27 | — |
| 28 | การจัด 2 |
| 29 | เลย์เอาต์ 2 รีเลย์ |
| 30 | ที่ปัดน้ำฝน |
| 31 | TIM (โมดูลส่วนต่อประสานรถพ่วง) |
| 32 | — |
| 33 | — |
| 34 | ไฟถอยหลัง |
| 35 | วาล์ว ABS |
| 36 | เบรกรถพ่วง |
| 37 | 3 เลย์เอาต์รีเลย์ |
| 38 | — |
| 39 | ขวาหยุดรถพ่วง/ไฟแสดงสถานะ |
| 40 | ซ้ายหยุดรถพ่วง/ไฟแสดงสถานะ |
| 41 | ไฟจอดรถพ่วง |
| 42 | ไฟจอดรถขวา |
| 43 | ไฟจอดรถด้านซ้าย |
| 44 | นักพัฒนา 3 |
| 45 | การควบคุมระดับอัตโนมัติ / ข้อเหวี่ยง |
| 46 | — |
| 47 | นักพัฒนา 4 |
| 48 | 4 เลย์เอาต์รีเลย์ |
| 49 | ไฟถอยหลัง |
| 50 | — |
| 51 | รีเลย์ไฟจอดรถ |
| 52 | — |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | — |
| 57 | — |
| 58 | — |
| 59 | ยูโร เทรลเลอร์ |
| 60 | ระบบควบคุมเครื่องปรับอากาศ |
| 61 | — |
| 62 | — |
| 63 | นักพัฒนา 1 |
| 64 | — |
| 65 | — |
| 66 | — |
| 67 | แบตเตอรี่รถพ่วง |
| 68 | 2017: ไม่ได้ใช้ 2018-2020: ปั๊มเชื้อเพลิงรอง |
| 69 | การพัฒนา RC 3 และ 4 |
| 70 | เลย์เอาต์ VBAT 3 และ 4 |
| 71 | — |
| 72 | เลย์เอาต์ 1 รีเลย์ |
| 73 | — |
| 74 | โมดูลควบคุมเครื่องยนต์ / การจุดระเบิด |
| 75 | เบ็ดเตล็ด / การจุดไฟ / การทดแทน |
| 76 | จุดระเบิดเกียร์ |
| 77 | การพัฒนา RC 1 และ 2 |
| 78 | เลย์เอาต์ VBAT 1 และ 2 |
| 79 | — |
| 80 | — |
| 81 | — |
| 82 | — |
| 83 | ตัวอย่าง Euro RC |
| 84 | เริ่ม / เริ่มรีเลย์ |
| 85 | — |
| 86 | — |
| 87 | 2017-2018: เครื่องยนต์. 2019-2020: เซ็นเซอร์ MAF / IAT / ความชื้น / TIAP |
| 88 | หัวฉีด A — คี่ |
| 89 | หัวฉีด B — Same |
| 90 | O2 เซ็นเซอร์ B |
| 91 | ควบคุมคันเร่ง |
| 92 | รีเลย์โมดูลควบคุมเครื่องยนต์ |
| 93 | แตรรถยนต์ |
| 94 | ไฟตัดหมอก |
| 95 | ไฟแดง |
| 96 | — |
| 97 | — |
| 98 | — |
| 99 | — |
| 100 | เซ็นเซอร์ O2 A |
| 101 | โมดูลควบคุมเครื่องยนต์ |
| 102 | โมดูลควบคุมเครื่องยนต์ / โมดูลควบคุมเกียร์ |
| 103 | เครื่องทำความร้อนภายในเสริม |
| 104 | ทางเข้า |
| 105 | — |
| 106 | — |
| 107 | แอร์โรชัตเตอร์ |
| 108 | — |
| 109 | นักวางแผนตำรวจ |
| 110 | — |
| 111 | — |
| 112 | รีเลย์สตาร์ท |
| 113 | — |
| 114 | ที่ล้างกระจกหน้า |
| 115 | ที่ล้างกระจกหลัง |
| 116 | พัดลมระบายความร้อนซ้าย |
| 117 | รองพื้นปั๊มเชื้อเพลิง |
| 118 | — |
| 119 | — |
| 120 | รองพื้นปั๊มเชื้อเพลิง |
| 121 | ไฟหน้า HID ขวา |
| 122 | ผ้ากอซ Phare HID |
| 123 | พัดลมระบายความร้อนขวา |
แผงหน้าปัด ซ้าย
การจัดสรรฟิวส์ในกล่องฟิวส์แดชบอร์ด (ซ้าย) (2017-2020)
| № | การใช้งาน |
|---|---|
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | ช่องเสียบอุปกรณ์เสริม 1 |
| 5 | 2017: พลังของอุปกรณ์เสริมคงอยู่ / อุปกรณ์เสริม 2018-2020: ปลั๊กไฟอุปกรณ์เสริมจากแหล่งจ่ายไฟเสริมที่เก็บรักษาไว้ |
| 6 | ปลั๊กไฟอุปกรณ์เสริมจากแบตเตอรี่ |
| 7 | ที่เปิดประตูโรงรถ/กระจกมองหลัง |
| 8 | พลังงานเสริมที่เก็บไว้สำหรับการอ้างอิง |
| 9 | — |
| ดิกซ์ | โมดูลควบคุมร่างกาย 3 |
| 11 | โมดูลควบคุมร่างกาย 5 |
| 12 | ไฟแบ็คไลท์ควบคุมพวงมาลัย |
| 13 | — |
| 14 | — |
| 15 | — |
| 16 | เซ็นเซอร์จุดระเบิดลอจิกแบบแยกส่วน |
| 17 | 2017-2018: โมดูลการประมวลผลวิดีโอ 2019-2020: โมดูลการประมวลผลวิดีโอ / โมดูลคีย์เสมือน |
| 18 | โมดูลหน้าต่างกระจก |
| 19 | โมดูลควบคุมร่างกาย 1 |
| 20 | หมอนข้างด้านหน้า (ถ้ามีติดตั้ง) |
| 21 | — |
| 22 | — |
| 23 | — |
| 24 | 2017-2018: ระบบปรับอากาศ / ระบบจุดระเบิด 2019-2020: การจุดระเบิด HVAC / การจุดระเบิด AUX HVAC |
| 25 | แผงหน้าปัด การจุดระเบิด / โมดูลการวินิจฉัยการตรวจจับ / การจุดระเบิด |
| 26 | 2017-2018: Tilt Column / SEO, Tilt Column Lock 1 / SEO 2019-2020: Tilt Column / Tilt Column Lock 1 / SEO 1 / SEO 2 |
| 27 | ขั้วต่อดาต้าลิงค์ / โมดูลที่นั่งคนขับ |
| 28 | 2017-2018: อินพุตแบบพาสซีฟ / การสตาร์ทแบบพาสซีฟ / แบตเตอรี่ HVAC 2019-2020: การล็อคแบบพาสซีฟ, ป้องกันการโจรกรรมแบบพาสซีฟ / แบตเตอรี่ HVAC |
| 29 | ตัวยับยั้งการโจรกรรมเนื้อหา |
| 30 | — |
| 31 | — |
| 32 | — |
| 33 | 2017: SEO / การควบคุมระดับอัตโนมัติ 2018-2020: SEO / การควบคุมระดับอัตโนมัติ / เบาะซ้ายอุ่น |
| 34 | Park Enable คันเหยียบปรับไฟฟ้า (พร้อม) |
| 35 | — |
| 36 | เบ็ดเตล็ด / Crank run |
| 37 | พวงมาลัยอุ่น |
| 38 | ล็อคคอพวงมาลัย 2 (ถ้ามี) |
| 39 | แบตเตอรี่แผงหน้าปัด |
| 40 | — |
| 41 | — |
| 42 | Euro Trailer (ถ้ามีติดตั้ง) |
| 43 | ประตูซ้าย |
| 44 | เบาะคนขับปรับไฟฟ้า |
| 45 | — |
| 46 | เบาะนั่งตั้งตรงแบบอุ่น ระบายความร้อนหรือระบายอากาศ (ขึ้นอยู่กับอุปกรณ์) |
| 47 | เบาะนั่งด้านซ้ายแบบอุ่น ระบายความร้อนหรือระบายอากาศ (ถ้ามี) |
| 48 | — |
| 49 | — |
| 50 | ช่องเสียบอุปกรณ์เสริม 2 รีเลย์ |
| 51 | — |
| 52 | เลือกอุปกรณ์เสริมรีเลย์ไฟฟ้าแล้ว |
| 53 | เริ่ม / เริ่มรีเลย์ |
| 54 | — |
| 55 | — |
| 56 | — |
โฆษณา โฆษณา
แผงหน้าปัดด้านขวา
การกำหนดฟิวส์ในกล่องฟิวส์แดชบอร์ด (ขวา) (2017-2020)
| № | การใช้งาน |
|---|---|
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | ช่องเสียบอุปกรณ์เสริม 4 |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | กล่องถุงมือ |
| 9 | — |
| ดิกซ์ | — |
| 11 | — |
| 12 | คอนโทรลพวงมาลัย |
| 13 | โมดูลควบคุมร่างกาย 8 |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | โมดูลควบคุมร่างกาย4 |
| 20 | ความบันเทิงที่เบาะหลัง |
| 21 | 2017-2019: ซันรูฟ 2020: เปิดหลังคา / สัญญาณ |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | การกระจายข้อมูล/ถุงลมนิรภัย |
| 27 | — / สวิตช์กระจก RF / เซ็นเซอร์วัดปริมาณน้ำฝน |
| 28 | การตรวจจับสิ่งกีดขวาง / USB |
| 29 | วิทยุ |
| 30 | — |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | — |
| 36 | อุปกรณ์พิเศษตัวเลือก B2 |
| 37 | ตัวเลือกอุปกรณ์พิเศษ |
| 38 | โมดูลควบคุมร่างกาย2 |
| 39 | กระแสตรงเป็นไฟฟ้ากระแสสลับอินเวอร์เตอร์ |
| 40 | — |
| 41 | — |
| 42 | — |
| 43 | — |
| 44 | มอเตอร์กระจกประตูขวา |
| 45 | พัดลมหน้า |
| 46 | โมดูลควบคุมร่างกาย 6 |
| 47 | โมดูลควบคุมร่างกาย7 |
| 46 | เครื่องขยายเสียง |
| 49 | เบาะนั่งด้านหน้าขวา |
| 50 | ช่องเสียบอุปกรณ์เสริม 3 |
| 51 | — |
| 52 | เลือกอุปกรณ์เสริมรีเลย์ไฟฟ้าแล้ว |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | — |
โฆษณา โฆษณา
ช่องเก็บของด้านหลัง
การจัดสรรฟิวส์ในกล่องฟิวส์ห้องด้านหลัง (2017-2020)
| บทความ | การใช้งาน |
|---|---|
| 1 | รีเลย์ไล่ฝ้าด้านหลัง |
| 2 | เบาะนั่งแถวที่ 2 อุ่น ซ้าย |
| 3 | เบาะนั่งแถวที่สองขวาแบบอุ่น |
| 4 | กระจกอุ่น |
| 5 | ลิฟท์เกต |
| 6 | กระจกแตก |
| 7 | ยกแก้ว |
| 8 | ลอจิกโมดูลยกท้าย |
| 9 | ที่ปัดน้ำฝนกระจกหลัง |
| ดิกซ์ | พัดลม HVAC ด้านหลัง |
| 11 | เบาะนั่งแถวที่สอง |
| 12 | 2017: เบาะนั่งแถวที่สอง 2018-2020: โมดูลยกท้าย |
| 13 | 2017: โมดูลยกท้าย 2018-2020: เบาะนั่งแถวที่สาม |
| 14 | ปลั๊กไฟเสริมด้านหลัง |
| 15 | ไล่ฝ้าด้านหลัง |
| 16 | รีเลย์ประตูท้าย |
| 17 | รีเลย์กระจกยก |
| 18 | รีเลย์ไฟตัดหมอกหลัง (ถ้ามี) |
| 19 | ไฟตัดหมอกหลัง (ถ้ามีติดตั้ง) |
| 20 | รีเลย์กระจกอุ่น |
