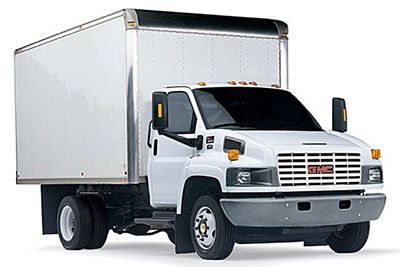

แผนภาพฟิวส์และรีเลย์ GMC Topkick (2003-2010)

แบบฟิวส์ GMC Topkick 2003-2010

กล่องฟิวส์แดชบอร์ด

มีแผงฟิวส์ที่แผงหน้าปัดสองช่องอยู่ด้านหลังแผงหน้าปัดด้านผู้โดยสารของรถ

กล่องฟิวส์ห้องเครื่อง

กล่องฟิวส์สองช่องใต้ฝากระโปรงหน้าจะอยู่ที่ห้องเครื่องด้านผู้โดยสารของรถ
หากต้องการเข้าถึงช่องฟิวส์ ให้กดฝาปิดทั้งสองด้านเบาๆ เพื่อปลดล็อกแถบที่ด้านบน จากนั้นคลายคลิปทั้งสองที่ด้านล่างแล้วถอดฝาครอบออก



ปี 2549

กล่องฟิวส์หลักใต้ฝากระโปรงหน้า



การกำหนดฟิวส์ในชุดฟิวส์หลักใต้ฝากระโปรงหน้า (2006)

ชื่อ	การใช้งาน
การทำงานของ RR	การไล่ฝ้าด้านหลัง
FR 1	มอเตอร์ 1
FR 3	มอเตอร์ 3
PCM-B	โมดูลควบคุมระบบส่งกำลัง
ว่างเปล่า	ไม่ได้ใช้
FR4	มอเตอร์4
FR2	เครื่องยนต์2
คาร์บูแรนท์ เอชทีดี	เชื้อเพลิงอุ่น
ว่างเปล่า	ไม่ได้ใช้
ว่างเปล่า	ไม่ได้ใช้
O2A	การปล่อยมลพิษ
คอมแอร์	คอมเพรสเซอร์เครื่องปรับอากาศ
เอบีเอส 1	ระบบเบรกป้องกันล้อล็อก 1
เอบีเอส 2	ระบบเบรกป้องกันล้อล็อก2
เอบีเอส 3	ระบบเบรกป้องกันล้อล็อก 3
เครื่องยนต์	เครื่องยนต์
E / A PUMPS	ปั๊มไฟฟ้า / อัตโนมัติ
แตรรถยนต์	แตรรถยนต์
โน้ต 2	เชื้อเพลิง L18, วาล์วควบคุมระบบส่งกำลัง LG4, โมดูลควบคุมอิเล็กทรอนิกส์ LG5
หมายเหตุ3	เชื้อเพลิง L18, วาล์วควบคุมระบบส่งกำลัง LG4, โมดูลควบคุมอิเล็กทรอนิกส์ LG5
สตั๊ดเอ	สำรอง
สตั๊ด บี	สำรอง
เรอเล
หมายเหตุ 1	วาล์วควบคุมระบบส่งกำลัง LG4, ปั๊มเชื้อเพลิง L18, เชื้อเพลิงอุ่น LG5
IGN B	จุดระเบิด
ทางเข้า	ทางเข้า
แตรรถยนต์	แตรรถยนต์
IGN A	จุดระเบิด
PDF/ECU	PTO / หน่วยควบคุมเครื่องยนต์ «ดีเซล 7.8L DURAMAX
ย้อนกลับ	ย้อนกลับ
เริ่มต้นเป็นกลาง	เริ่มต้นเป็นกลาง

กล่องฟิวส์รองใต้ฝากระโปรงหน้า

การจัดสรรฟิวส์ในกล่องฟิวส์รองใต้ฝากระโปรงหน้า (2006)

ชื่อ	การใช้งาน
IGN 1	โมดูลขับเคลื่อนสี่ล้อ
IGN4	จุดระเบิด4
IGN 3	จุดระเบิด3
แบตเตอรี่ / อันตราย	ไฟเตือนแบตเตอรี่ / ไฟฉุกเฉิน
ไฟหน้า	ไฟหน้า
แสงสว่าง	โคมไฟในร่ม / กลางแจ้ง
CVC	ระบบควบคุมสภาพอากาศ
สังเกต	เบรกไฟฟ้า C4 / C5, ไฟเบรก C6 / C7 / C8

แดชบอร์ด box1

การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัด 1 (2006)

เบรกเกอร์	การใช้งาน
1	ไฟหยุด
2	ไฟเบรกกลางแบบยกขึ้น
3	ไฟจอดรถ
4	โมดูลควบคุมระบบส่งกำลัง
5	สายไฟเสริม
6	เครื่องทำความร้อน เครื่องปรับอากาศ
7	ไฟกะพริบเตือนอันตราย
8	สถานีให้อาหาร
9	โคมไฟมารยาท
ดิกซ์	ไฟ เกจ และไฟเลี้ยว
11	ทางเข้า
12	เพลาหลัง / ขับเคลื่อนสี่ล้อ
13	สัญญาณไฟเลี้ยวรถพ่วง / สัญญาณไฟเลี้ยวเตือนอันตราย
14	วิทยุ / กระดิ่ง
15	ไฟไหม้วัน
16	ระบบถุงลมนิรภัย
17	โคมไฟกลางแจ้ง/ในร่ม
18	เบรกมือ
19	พลังของอุปกรณ์เสริม
20	จุดระเบิด4
21	ไฟด้านข้าง
22	ไฟเลี้ยว / ไฟถอยหลัง
23	การแพร่เชื้อ
24	เบรกไฮดรอลิก / นิวแมติก
NS	สำรอง
NS	สำรอง

แดชบอร์ดกล่อง2

การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัด 2 (2006)

ชื่อ	การใช้งาน
HTD/MIRR	กระจกอุ่น
บริสุทธิ์	ไม่ได้ใช้
RT TRN TRLR	ไฟแสดงรถพ่วงข้างผู้โดยสาร
บริสุทธิ์	ไม่ได้ใช้
LT TRN TRLR	ไฟแสดงรถพ่วงข้างคนขับ
บริสุทธิ์	ไม่ได้ใช้
BRK	ไฟเตือนเบรก
RT PRK	ไฟจอดรถฝั่งผู้โดยสาร
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
PARC LT	ไฟจอดรถด้านคนขับ
บริสุทธิ์	ไม่ได้ใช้
RT ARRIERE TRN/STOP	ไฟเลี้ยว / ไฟเบรคหลัง ฝั่งผู้โดยสาร
LT ARRIERE TRN/STOP	ไฟเลี้ยว/ไฟเบรคหลังด้านคนขับ
วิทยุ	วิทยุ
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
PWR WNDW	กระจกไฟฟ้า
เรอเล
กล่อง ECU/PDF	ชุดควบคุมเครื่องยนต์ / PTO «ดีเซล 7.8 DURAMAX®
หลอดไฟ BRK	C4 / C5 ไฟเบรก, C6 / C7 / C8 รถแทรกเตอร์ / สายไฟพ่วง
DRL	ไฟไหม้วัน
IGN-4	จุดระเบิด
CHMSL	ไฟเลี้ยวติดตรงกลาง
MRK LTS	ไฟกวาดล้างและกวาดล้าง



2550

กล่องฟิวส์หลักใต้ฝากระโปรงหน้า

การจัดสรรฟิวส์ในกล่องฟิวส์หลักใต้ประทุน (2007)

ชื่อ	การใช้งาน
การทำงานของ RR	การไล่ฝ้าด้านหลัง
FR 1	มอเตอร์ 1
FR 3	มอเตอร์ 3
PCM-B	โมดูลควบคุมระบบส่งกำลัง
ว่างเปล่า	ไม่ได้ใช้
FR4	มอเตอร์4
FR2	เครื่องยนต์2
คาร์บูแรนท์ เอชทีดี	เชื้อเพลิงอุ่น
ว่างเปล่า	ไม่ได้ใช้
ว่างเปล่า	ไม่ได้ใช้
O2A	การปล่อยมลพิษ
คอมแอร์	คอมเพรสเซอร์เครื่องปรับอากาศ
เอบีเอส 1	ระบบเบรกป้องกันล้อล็อก 1
เอบีเอส 2	ระบบเบรกป้องกันล้อล็อก2
เอบีเอส 3	ระบบเบรกป้องกันล้อล็อก 3
เครื่องยนต์	เครื่องยนต์
E / A PUMPS	ปั๊มไฟฟ้า / อัตโนมัติ
แตรรถยนต์	แตรรถยนต์
โน้ต 2	เชื้อเพลิง L18, วาล์วควบคุมระบบส่งกำลัง LG4, โมดูลควบคุมอิเล็กทรอนิกส์ LG5
หมายเหตุ3	เชื้อเพลิง L18, วาล์วควบคุมระบบส่งกำลัง LG4, โมดูลควบคุมอิเล็กทรอนิกส์ LG5
สตั๊ดเอ	สำรอง
สตั๊ด บี	สำรอง
เรอเล
หมายเหตุ 1	วาล์วควบคุมระบบส่งกำลัง LG4, ปั๊มเชื้อเพลิง L18, เชื้อเพลิงอุ่น LG5
IGN B	จุดระเบิด
ทางเข้า	ทางเข้า
แตรรถยนต์	แตรรถยนต์
IGN A	จุดระเบิด
PDF/ECU	ส่งกำลังออก / หน่วยควบคุมเครื่องยนต์ ‘ดีเซล 7.8L DURAMAX’
ย้อนกลับ	ย้อนกลับ
เริ่มต้นเป็นกลาง	เริ่มต้นเป็นกลาง

กล่องฟิวส์รองใต้ฝากระโปรงหน้า

การจัดสรรฟิวส์ในกล่องฟิวส์รองใต้ฝากระโปรงหน้า (2007)

ชื่อ	การใช้งาน
IGN 1	โมดูลขับเคลื่อนสี่ล้อ
IGN4	จุดระเบิด4
IGN 3	จุดระเบิด3
แบตเตอรี่ / อันตราย	ไฟเตือนแบตเตอรี่ / ไฟฉุกเฉิน
ไฟหน้า	ไฟหน้า
แสงสว่าง	โคมไฟในร่ม / กลางแจ้ง
CVC	ระบบควบคุมสภาพอากาศ
สังเกต	เบรกไฟฟ้า C4 / C5, ไฟเบรก C6 / C7 / C8

แดชบอร์ด box1

การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัด 1 (2007)

เบรกเกอร์	การใช้งาน
1	หยุดบัฟเฟอร์
2	ไฟเบรกกลางแบบยกขึ้น
3	โคมไฟ Parlang
4	โมดูลควบคุมระบบส่งกำลัง
5	สายไฟเสริม
6	เครื่องทำความร้อน เครื่องปรับอากาศ
7	ไฟกะพริบเตือนอันตราย
8	สถานีให้อาหาร
9	โคมไฟมารยาท
ดิกซ์	ไฟ เกจ และไฟเลี้ยว
11	ทางเข้า
12	เพลาหลัง / ขับเคลื่อนสี่ล้อ
13	สัญญาณไฟเลี้ยวรถพ่วง / สัญญาณไฟเลี้ยวเตือนอันตราย
14	วิทยุ / กระดิ่ง
15	ไฟไหม้วัน
16	ระบบถุงลมนิรภัย
17	โคมไฟกลางแจ้ง/ในร่ม
18	ปาแลงเบรค
19	พลังของอุปกรณ์เสริม
20	จุดระเบิด4
21	ไฟด้านข้าง
22	ไฟเลี้ยว / ไฟถอยหลัง
23	การแพร่เชื้อ
24	เบรกไฮดรอลิก / นิวแมติก
NS	สำรอง
NS	สำรอง

แดชบอร์ดกล่อง2

การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัด 2 (2007)

ชื่อ	การใช้งาน
บริสุทธิ์	ไม่ได้ใช้
RT PRK	ไฟจอดรถฝั่งผู้โดยสาร
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
PARC LT	ไฟส่องคู่ด้านคนขับ
RT ARRIERE TRN/STOP	ไฟเลี้ยว / ไฟเบรคหลัง ฝั่งผู้โดยสาร
LT ARRIERE TRN/STOP	ไฟเลี้ยว/ไฟเบรคหลังด้านคนขับ
วิทยุ	วิทยุ
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
PURWNDW	กระจกไฟฟ้า
เรอเล
กล่อง ECU/PDF	ชุดควบคุมเครื่องยนต์ / PTO ‘ดีเซล 7.8 DURAMAX
หลอดไฟ BRK	C4 / C5 ไฟเบรก, C6 / C7 / C8 รถแทรกเตอร์ / สายไฟพ่วง
DRL	ไฟไหม้วัน
IGN-4	จุดระเบิด
CHMSL	ไฟเลี้ยวติดตรงกลาง
MRKLTS	ไฟกวาดล้างและกวาดล้าง
HTD/MIRR	กระจกอุ่น
HTR	น้ำมันดีเซลอุ่น
RT TRN TRLR	ไฟแสดงรถพ่วงข้างผู้โดยสาร
บริสุทธิ์	ไม่ได้ใช้
LT TRN TRLR	ไฟแสดงรถพ่วงข้างคนขับ
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้



2008, 2009

กล่องฟิวส์หลักใต้ฝากระโปรงหน้า

การกำหนดฟิวส์ในกล่องฟิวส์หลักใต้ฝากระโปรง (2008, 2009)

ชื่อ	การใช้งาน
การทำงานของ RR	การไล่ฝ้าด้านหลัง
FR 1	มอเตอร์ 1
FR 3	เครื่องยนต์ 3 (L18 / LF6 / LF8)
PCM-B	โมดูลควบคุมระบบส่งกำลัง
MTC	กระปุกเกียร์ (LF8)
FR4	เครื่องยนต์ 4 (LMM / LF6 / LF8)
FR2	เครื่องยนต์ 2 (L18 / LMM)
คาร์บูแรนท์ เอชทีดี	เชื้อเพลิงอุ่น (LMM)
ว่างเปล่า	ไม่ได้ใช้
ว่างเปล่า	ไม่ได้ใช้
หมายเหตุ3	รีเลย์พัดลม (LMM), การปล่อย (L18)
คอมแอร์	คอมเพรสเซอร์เครื่องปรับอากาศ
เอบีเอส 1	ระบบเบรกป้องกันล้อล็อก 1
เอบีเอส 2	ระบบเบรกป้องกันล้อล็อก2
เอบีเอส 3	ระบบเบรกป้องกันล้อล็อก 3
เครื่องยนต์	เครื่องยนต์
E / A PUMPS	ปั๊มไฟฟ้า / อัตโนมัติ
แตรรถยนต์	แตรรถยนต์
โน้ต 2	เชื้อเพลิง (L18 / LMM), โมดูลควบคุมอิเล็กทรอนิกส์ (LF6)
หมายเหตุ3	โมดูลควบคุมอิเล็กทรอนิกส์ (LF6)
สตั๊ดเอ	สำรอง
สตั๊ด บี	สำรอง
เรอเล
หมายเหตุ 1	LMM / L18 รีเลย์ปั๊มเชื้อเพลิง
รีเลย์จุดระเบิด B	รีเลย์จุดระเบิด
สตาร์ทเตอร์รีเลย์	รีเลย์สตาร์ท
ฮอร์นรีเลย์	ฮอร์นรีเลย์
เปิดรีเลย์	รีเลย์จุดระเบิด
รีเลส์ PTO/ECU	ส่งกำลังออก / หน่วยควบคุมเครื่องยนต์ (* ดีเซล 7.8L LF8)
รีเลย์ย้อนกลับ	รีเลย์ถอยหลัง
พัดลมรีเลย์	รีเลย์พัดลม (LMM)

กล่องฟิวส์รองใต้ฝากระโปรงหน้า

การกำหนดฟิวส์ในกล่องฟิวส์รองใต้ฝากระโปรง (2008, 2009)

ชื่อ	การใช้งาน
IGN 1	จุดระเบิด1
IGN4	จุดระเบิด4
IGN 3	จุดระเบิด3
แบตเตอรี่ / อันตราย	ไฟเตือนแบตเตอรี่ / ไฟฉุกเฉิน
ไฟหน้า	ไฟหน้า
แสงสว่าง	โคมไฟในร่ม / กลางแจ้ง
CVC	ระบบควบคุมสภาพอากาศ
สังเกต	เบรกไฟฟ้า C4 / C5, ไฟเบรก C6 / C7 / C8

แดชบอร์ดกล่อง 1

การจัดสรรฟิวส์ในกล่องฟิวส์แผงควบคุม 1 (2008, 2009)

เบรกเกอร์	การใช้งาน
1	ไฟหยุด
2	ไม่ได้ใช้
3	ไฟจอดรถ
4	โมดูลควบคุมระบบส่งกำลัง
5	สายไฟเสริม
6	เครื่องทำความร้อน เครื่องปรับอากาศ
7	ไฟกะพริบเตือนอันตราย
8	สถานีให้อาหาร
9	โคมไฟมารยาท
ดิกซ์	ไฟ เกจ และไฟเลี้ยว
11	ทางเข้า
12	เพลาหลัง / ขับเคลื่อนสี่ล้อ
13	สัญญาณไฟเลี้ยวรถพ่วง / สัญญาณไฟเลี้ยวเตือนอันตราย
14	วิทยุ / กระดิ่ง
15	ไฟไหม้วัน
16	ระบบถุงลมนิรภัย
17	โคมไฟกลางแจ้ง/ในร่ม
18	เบรกมือ
19	พลังของอุปกรณ์เสริม
20	จุดระเบิด4
21	ไฟด้านข้าง
22	ไฟเลี้ยว / ไฟถอยหลัง
23	การแพร่เชื้อ
24	เบรกไฮดรอลิก / นิวแมติก
NS	สำรอง
NS	สำรอง

แดชบอร์ดกล่อง2

การจัดสรรฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัด 2 (2008, 2009)

ชื่อ	การใช้งาน
บริสุทธิ์	ไม่ได้ใช้
RT PRK	ไฟจอดรถฝั่งผู้โดยสาร
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
PARC LT	ไฟจอดรถด้านคนขับ
RT ARRIERE TRN/STOP	ไฟเลี้ยว / ไฟเบรคหลัง ฝั่งผู้โดยสาร
LT ARRIERE TRN/STOP	ไฟเลี้ยว/ไฟเบรคหลังด้านคนขับ
วิทยุ	วิทยุ
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
PWR WNDW	กระจกไฟฟ้า
เรอเล
กล่อง ECU/PDF	ชุดควบคุมเครื่องยนต์ / PTO «ดีเซล 7.8 DURAMAX®
หลอดไฟ BRK	C4 / C5 ไฟเบรก, C6 / C7 / C8 รถแทรกเตอร์ / สายไฟพ่วง
DRL	ไฟไหม้วัน
IGN-4	จุดระเบิด
CHMSL	ไฟเลี้ยวติดตรงกลาง
MRK LTS	ไฟกวาดล้างและกวาดล้าง
HTD/MIRR	กระจกอุ่น
HTR	น้ำมันดีเซลอุ่น
RT TRN TRLR	ไฟแสดงรถพ่วงข้างผู้โดยสาร
บริสุทธิ์	ไม่ได้ใช้
LT TRN TRLR	ไฟแสดงรถพ่วงข้างคนขับ
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
บริสุทธิ์	ไม่ได้ใช้
