แผนภาพฟิวส์และรีเลย์ Ford Transit (2019-2020…)

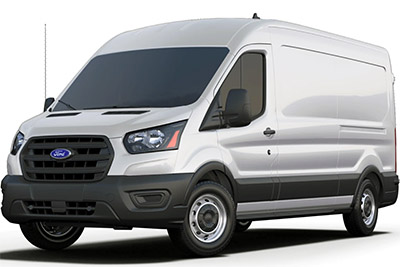

ในบทความนี้ เราจะพิจารณา Ford Transit รุ่นที่สี่หลังการปรับโฉม ซึ่งมีจำหน่ายตั้งแต่ปี 2019 จนถึงปัจจุบัน ที่นี่คุณจะพบไดอะแกรมของกล่องฟิวส์ของ Ford Transit 2019 และ 2020 ข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์

Содержание

ฟิวส์เลย์เอาต์ Ford Transit 2019-2020…
ห้องโดยสาร
ห้องเครื่อง
กล่องฟิวส์ล่วงหน้า
กล่องฟิวส์ด้านคนขับ
กล่องฟิวส์ด้านผู้โดยสาร
โมดูลควบคุมร่างกาย
กล่องฟิวส์ห้องเครื่อง

ฟิวส์เลย์เอาต์ Ford Transit 2019-2020…

ตำแหน่งกล่องฟิวส์

ห้องโดยสาร

กล่องฟิวส์มีสี่กล่อง:

กล่องฟิวส์ด้านคนขับอยู่ด้านหลังแผงปิดแบบถอดได้ใต้พวงมาลัย
กล่องฟิวส์ด้านผู้โดยสารอยู่ด้านหลังฝาครอบในช่องเก็บของด้านขวา
โมดูลควบคุมร่างกายอยู่ด้านหลังฝาปิดช่องเก็บของด้านซ้าย
กล่องฟิวส์ขาดอยู่ใต้เบาะคนขับ

ห้องเครื่อง

ไดอะแกรมกล่องฟิวส์

กล่องฟิวส์ล่วงหน้า

การจัดสรรฟิวส์ในกล่องฟิวส์

№	แอมพลิ	คำอธิบาย
1	125A	โมดูลควบคุมร่างกาย
2	80A	พวงมาลัยเพาเวอร์ไฟฟ้า.
3	150A	เครื่องทำความร้อนสัมประสิทธิ์อุณหภูมิบวก
4	—	ไม่ได้ใช้.
5	—	ไม่ได้ใช้.
6	150A	กล่องฟิวส์ห้องโดยสาร.
7	60A	ผู้ออกค่าย.
8	—	ไม่ได้ใช้.
9	500A	สตาร์ทเตอร์ เครื่องกำเนิดไฟฟ้ากระแสสลับ
ดิกซ์	300A	กล่องฟิวส์ห้องเครื่อง.
11	250A	เครื่องกำเนิดไฟฟ้าคู่
12	150A	กล่องฟิวส์ห้องคนขับ.
13	190A	รีเลย์ปลดโหลด
14	175A	ปลั๊กไฟเสริม 1.
15	60A	ปลั๊กไฟเสริม 2

กล่องฟิวส์ด้านคนขับ

โฆษณา โฆษณา

การจัดสรรฟิวส์ในกล่องฟิวส์ด้านคนขับ

№	แอมพลิ	คำอธิบาย
1	5A	พอร์ตยูเอสบี
2	—	ไม่ได้ใช้.
3	5A	พอร์ตยูเอสบี
4	—	ไม่ได้ใช้.
5	—	ไม่ได้ใช้.
6	—	ไม่ได้ใช้.
7	—	ไม่ได้ใช้.
8	—	ไม่ได้ใช้.
9	10A	กระจกมองข้างแบบอุ่น
ดิกซ์	5A	พัดลม.
11	—	ไม่ได้ใช้.
12	—	ไม่ได้ใช้.
13	—	ไม่ได้ใช้.
14	—	ไม่ได้ใช้.
15	—	ไม่ได้ใช้.
16	5A	เซ็นเซอร์วัดปริมาณน้ำฝน
17	—	ไม่ได้ใช้.
18	—	ไม่ได้ใช้.
19	—	ไม่ได้ใช้.
20	—	ไม่ได้ใช้.
21	20A	หน้าต่างด้านหลังอุ่น
22	20A	หน้าต่างด้านหลังอุ่น
23	20A	ปลั๊กไฟเสริม
24	20A	ปลั๊กไฟเสริม
25	—	ไม่ได้ใช้.
26	25A	มอเตอร์ปัดน้ำฝน.
27	—	ไม่ได้ใช้.
28	30A	แก้ไขการเชื่อมต่อยานพาหนะแล้ว
29	20A	น้ำมันร้อน
30	30A	บันไดไฟฟ้า.
31	—	ไม่ได้ใช้.
32	—	ไม่ได้ใช้.
33	—	ไม่ได้ใช้.
34	—	ไม่ได้ใช้.
35	—	ไม่ได้ใช้.
36	—	ไม่ได้ใช้.
37	—	ไม่ได้ใช้.
38	—	ไม่ได้ใช้.
39	—	ไม่ได้ใช้.
40	—	ไม่ได้ใช้.
41	25A	รีเลย์ปลดโหลด
42	40A	รีเลย์สตาร์ท.
43	40A	นักพัฒนารีเลย์
44	40A	รีเลย์สตาร์ท.
45	10A	โมดูลอินเทอร์เฟซเค้าโครง
46	—	ไม่ได้ใช้.
47	—	ไม่ได้ใช้.
48	5A	แก้ไขการเชื่อมต่อยานพาหนะแล้ว
49	10A	สวิตช์เหยียบเบรค.
50	30A	เบาะนั่งผู้โดยสารปรับด้วยไฟฟ้า
51	40A	แก้ไขการเชื่อมต่อยานพาหนะแล้ว
52	30A	เบาะนั่งคนขับปรับด้วยไฟฟ้า
53	60A	แบตเตอรี่.
54	60A	อินเวอร์เตอร์
55	50A	โมดูลควบคุมร่างกาย
56	10A	แก้ไขการเชื่อมต่อยานพาหนะแล้ว
57	—	ไม่ได้ใช้.
58	10A	ขั้วต่ออินเทอร์เฟซของ Motorhome อินเทอร์เฟซเค้าโครง กล่องรวมสัญญาณรอง
59	10A	แอร์หลัง. กล้องหน้า. กล้องมองหลัง. โมดูลควบคุมความเร็วอัตโนมัติแบบปรับได้ ระบบข้อมูลจุดบอด.
60	10A	โมดูลควบคุมเบรกรถพ่วง
61	—	ไม่ได้ใช้.
62	15A	ปรับปรุงโมดูลระบบรีเลย์คัทออฟ
63	20A	ปลั๊กไฟเสริม
64	40A	แก้ไขการเชื่อมต่อยานพาหนะแล้ว
65	—	ไม่ได้ใช้.
66	10A	ปรับปรุงระบบรีเลย์คัทออฟ ผู้ออกค่าย. รีเลย์ปลดโหลด
67	—	ไม่ได้ใช้.
68	5A	โมดูลลากจูง
69	5A	โมดูลพวงมาลัย
70	—	ไม่ได้ใช้.
71	10A	ที่นั่งผู้โดยสารอุ่น
72	10A	ที่นั่งคนขับอุ่น
73	20A	โมดูลไฟหน้าแบบปรับได้ ปรับระดับไฟหน้า.
74	—	ไม่ได้ใช้.
75	20A	กล่องฟิวส์ห้องเครื่อง.
76	10A	สวิตซ์ควบคุมประตูบานเลื่อนไฟฟ้า
77	5A	สวิตช์ไฟหน้า.
78	7.5A	แก้ไขการเชื่อมต่อยานพาหนะแล้ว
79	5A	รีเลย์กล่องฟิวส์ห้องคนขับ
80	—	ไม่ได้ใช้.
81	40A	โมดูลลากจูง
82	30A	ประตูบานเลื่อนไฟฟ้า.
83	30A	โมดูลควบคุมเบรกรถพ่วง
84	50A	โมดูลควบคุมร่างกาย
85	30A	ประตูบานเลื่อนไฟฟ้า.
86	50A	โมดูลควบคุมร่างกาย

โฆษณา โฆษณา

กล่องฟิวส์ด้านผู้โดยสาร

การจัดสรรฟิวส์ในกล่องฟิวส์ด้านผู้โดยสาร

№	แอมพลิ	คำอธิบาย
1	—	เรอเล 2
2	—	เรอเล 3
3	—	เรอเล 1
4	—	เรอเล 4
5	—	เรอเล 5
6	—	ไม่ได้ใช้.
7	—	ไม่ได้ใช้.
8	—	เรอเล 7
9	—	เรอเล 8
ดิกซ์	—	ไม่ได้ใช้.
11	—	ไม่ได้ใช้.
12	—	เรอเล 9
13	—	เรอเล 6
14	5A	จุดระเบิด
15	5A	แหล่งพลังงาน.
16	—	หน้าสัมผัสเสริม 3 รีเลย์
17	—	หน้าสัมผัสเสริม 3 รีเลย์
18	—	หน้าสัมผัสเสริม 3 รีเลย์
19	—	รีเลย์หน้าสัมผัสเสริม 4 ตัว
20	—	สวิตช์เสริมรีเลย์ 5 ตัว
21	—	รีเลย์กล่องฟิวส์เสริม
22	—	รีเลย์หน้าสัมผัสเสริม 7 ตัว
23	—	8 สวิตช์เสริมรีเลย์
24	—	สวิตช์เสริม 9 รีเลย์

โมดูลควบคุมร่างกาย

การกำหนดฟิวส์ในโมดูลควบคุมร่างกาย

№	แอมพลิ	คำอธิบาย
1	—	ไม่ได้ใช้.
2	10A	อินเวอร์เตอร์
3	7.5A	สวิตช์กระจกไฟฟ้า. กระจกมองข้างไฟฟ้า.
4	20A	ไม่ได้ใช้.
5	—	ไม่ได้ใช้.
6	10A	ไม่ได้ใช้.
7	10A	ไม่ได้ใช้.
8	5A	เครื่องเตือนเสียงป้องกันการโจรกรรม
9	5A	เซ็นเซอร์ตรวจจับการบุกรุก แอร์หลัง.
ดิกซ์	—	ไม่ได้ใช้.
11	—	ไม่ได้ใช้.
12	7.5A	การควบคุมสภาพอากาศ
13	7.5A	ตัวเชื่อมต่อดาต้าลิงค์ คอพวงมาลัย. แผงหน้าปัด
14	15A	โมดูลควบคุมพลังงานแบตเตอรี่ — MHEV
15	15A	โมดูล SYNC3
16	—	ไม่ได้ใช้.
17	7.5A	ไม่ได้ใช้.
18	7.5A	ไม่ได้ใช้.
19	5A	ไม่ได้ใช้.
20	5A	สวิตช์จุดระเบิด
21	5A	การควบคุมความร้อนด้วยค่าสัมประสิทธิ์อุณหภูมิบวก
22	5A	โมดูลควบคุมการเตือนคนเดินถนน
23	30A	ไม่ได้ใช้.
24	30A	ไม่ได้ใช้.
25	20A	ไม่ได้ใช้.
26	30A	ไม่ได้ใช้.
27	30A	ไม่ได้ใช้.
28	30A	ไม่ได้ใช้.
29	15A	ไม่ได้ใช้.
30	5A	ไม่ได้ใช้.
31	10A	ตัวเชื่อมต่อดาต้าลิงค์ เครื่องรับกุญแจรีโมท
32	20A	วิทยุ. โมดูลเทเลเมติกส์
33	—	ไม่ได้ใช้.
34	30A	ศูนย์ข้อความ เครื่องทำความร้อนสัมประสิทธิ์อุณหภูมิบวก อินเวอร์เตอร์กระแสตรง / กระแสสลับ กล้องระบบรักษาช่องทางเดินรถ ช่วยจอดรถ. คอพวงมาลัย.
35	5A	ไม่ได้ใช้.
36	15A	ช่วยจอดรถ. กล้องระบบรักษาช่องทางเดินรถ โมดูลควบคุมคอพวงมาลัย
37	20A	ไม่ได้ใช้.
38	30A	กระจกไฟฟ้า.

โฆษณา โฆษณา

กล่องฟิวส์ห้องเครื่อง

การจัดสรรฟิวส์ในห้องเครื่อง

№	แอมพลิ	คำอธิบาย
1	50A	ที่ปัดน้ำฝนกระจกหน้า.
2	40A	ขับเคลื่อนสี่ล้อ.
3	40A	องค์ประกอบกระจกหน้ารถแบบปรับความร้อนได้ด้านขวา
4	30A	ไฟจอดรถ.
5	10A	ไฟถอยหลัง.
6	—	ไม่ได้ใช้.
7	40A	มอเตอร์โบลเวอร์หน้า.
8	40A	องค์ประกอบกระจกหน้ารถที่อุ่นด้านซ้าย
9	15A	กลอนประตูหลัง.
ดิกซ์	—	ไม่ได้ใช้.
11	40A	ปลั๊กไฟเสริม ช่องเสียบยูเอสบี.
12	20A	แตรรถยนต์.
13	10A	ระบบลดตัวเร่งปฏิกิริยาแบบเลือก
14	15A	กำลังของรถยนต์ 5.
15	—	ไม่ได้ใช้.
16	—	ไม่ได้ใช้.
17	10A	ไฟสปอร์ตไลท์แบบตรงที่มีการคายประจุความเข้มสูง
18	40A	ไล่ฝ้ากระจกหลัง.
19	20A	ไฟตัดหมอกหน้า.
20	10A	กระจกพับไฟฟ้า.
21	15A	กำลังของรถ 4
22	40A	มอเตอร์โบลเวอร์หลัง.
23	20A	ปั๊มน้ำมันเชื้อเพลิง.
24	40A	เริ่ม / เริ่มรีเลย์
25	40A	ปลั๊กไฟเสริม
26	10A	ไฟหน้าปล่อยความเข้มสูงด้านซ้าย
27	—	ไม่ได้ใช้.
28	20A	กำลังของรถยนต์ 1
29	40A	เครื่องทำความร้อนกรองน้ำมันเชื้อเพลิง
30	15A	ปั๊มน้ำหล่อเย็น.
31	5A	ระบบเบรกป้องกันล้อล็อก
32	15A	โมดูลควบคุมการส่ง
33	30A	สตาร์ทเตอร์
34	15A	ระบบลดตัวเร่งปฏิกิริยาแบบเลือก
35	15A	กำลังของรถยนต์ 2
36	5A	วาล์วบายพาสน้ำหล่อเย็นเครื่องยนต์
37	5A	ปลั๊กเรืองแสง. โมดูลควบคุมระบบส่งกำลัง
38	60A	พัดลม.
39	15A	ระบบลดตัวเร่งปฏิกิริยาแบบเลือก
40	10A	กำลังของรถยนต์ 3.
41	10A	ปลั๊กเรืองแสงคอนโทรลเลอร์
42	15A	ชุดควบคุมการส่งกำลัง
43	60A	ปั๊มระบบเบรกป้องกันล้อล็อก
44	25A	พัดลม.
45	30A	ซ็อกเก็ตรถพ่วง
46	40A	ปลั๊กเรืองแสง.
47	40A	ปลั๊กเรืองแสง.
48	50A	พัดลม.
49	15A	เซ็นเซอร์ไนโตรเจนออกไซด์
50	5A	เครื่องทำความร้อนหน่วยที่อยู่อาศัยปิด
51	10A	คลัตช์ปรับอากาศ
52	50A	พัดลม.
53	—	ไม่ได้ใช้.
54	20A	สัญญาณเตือนฉุกเฉิน
55	25A	ปั้มน้ำมันเกียร์.
56	20A	น้ำมันซุปเปอร์ฮีทเตอร์
57	25A	ระบบเบรกป้องกันล้อล็อกพร้อมระบบควบคุมการทรงตัวแบบอิเล็กทรอนิกส์
58	30A	ซ็อกเก็ตรถพ่วง
59	—	รีเลย์พัดลมระบายความร้อน.
