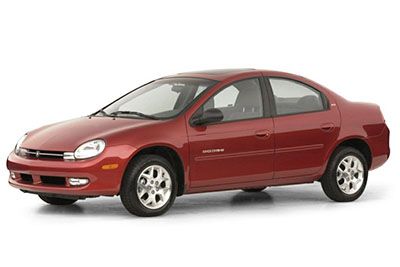

ในบทความนี้ เราจะพิจารณา Dodge Neon รุ่นที่สอง (Chrysler Neon) ที่ผลิตตั้งแต่ปี 2000 ถึง 2005 ที่นี่คุณจะได้พบกับไดอะแกรมกล่องฟิวส์ของ Dodge Neon 2005 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ที่ด้านในรถและเรียนรู้ วิธีการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
การจัดฟิวส์ Dodge Neon และ Chrysler Neon 2000-2005
ใช้ข้อมูลจากคู่มือเจ้าของปี 2548 ตำแหน่งและการทำงานของฟิวส์ในรถยนต์ที่ผลิตก่อนหน้านี้อาจแตกต่างกัน
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Dodge Neon เป็นฟิวส์หมายเลข 14 จากศูนย์จำหน่ายไฟฟ้า
ฟิวส์ใต้ฝากระโปรงหน้า (ศูนย์จำหน่ายไฟฟ้า)
ตำแหน่งกล่องฟิวส์
ศูนย์จำหน่ายไฟฟ้า (PDC) ตั้งอยู่ในห้องเครื่อง ถัดจากแบตเตอรี่
ป้ายระบุส่วนประกอบและวงจรอยู่ใต้ฝาครอบ
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การจัดสรรฟิวส์ในศูนย์จำหน่ายไฟฟ้า (2005)
| № | แอมป์ / สี | รวมบทความ |
|---|---|---|
| ฟิวส์สูงสุด: | ||
| 1 | — | — |
| 2 | — | — |
| 3 | 40 แอมป์ / สีเขียว | ไฟหน้า |
| 4 | 40 แอมป์ / สีเขียว | จุดระเบิด |
| 5 | 30 แอมป์ / ชมพู | โซลินอยด์ ABS |
| 6 | 30 แอมป์ / ชมพู | พัดลมหม้อน้ำ |
| 7 | สำรอง | |
| 8 | 40 แอมป์ / สีเขียว | ปั๊ม ABS |
| 9 | 30 แอมป์ / ชมพู | ทางเข้า |
| ดิกซ์ | 40 แอมป์ / สีเขียว | แบ็คไลท์ไฟฟ้า (EBL) |
| ฟิวส์ขนาดเล็ก: | ||
| 11 | สำรอง | |
| 12 | สำรอง | |
| 13 | 20 แอมป์ / สีเหลือง | IOD / Int / ไฟวิทยุ |
| 14 | 20 แอมป์ / สีเหลือง | ปลั๊ก |
| 15 | 15 แอมป์ / สีน้ำเงิน | อันตรายแวบๆ |
| 16 | 15 แอมป์ / สีน้ำเงิน | MTV |
| 17 | 20 แอมป์ / สีเหลือง | เกียร์อัตโนมัติอิเล็กทรอนิกส์ (EATX) |
| 18 | 10 แอมป์ / สีแดง | แตรรถยนต์ |
| 19 | สำรอง | |
| 20 | 20 แอมป์ / สีเหลือง | ไฟตัดหมอก (ส่งออกเท่านั้น) |
| 21 | 20 แอมป์ / สีเหลือง | ASD / ปั๊มเชื้อเพลิง |
| 22 | 10 แอมป์ / สีแดง | คลัตช์ A / C |
| 23 | 15 แอมป์ / สีน้ำเงิน | ไฟหยุด |
ฟิวส์ภายใน
ตำแหน่งกล่องฟิวส์
แผงปิดฟิวส์อยู่ด้านหลังฝาปิดด้านซ้ายของแผงหน้าปัด
หากต้องการถอดแผง ให้ถอดออกตามที่แสดง ภายในฝาครอบมีไดอะแกรมระบุส่วนประกอบและวงจร
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์ภายใน (2005)
| № | แอมป์ / สี | รวมบทความ |
|---|---|---|
| 1 | 10 แอมป์ / สีแดง | กระจกไฟฟ้า / มัลติฟังก์ชั่น |
| 2 | 20 แอมป์ / สีเหลือง | สวิตซ์ / มอเตอร์ปัดน้ำฝน |
| 3 | 20 แอมป์ / สีเหลือง | วิทยุ / ซันรูฟไฟฟ้า |
| 4 | 15 แอมป์ / สีน้ำเงิน | ไฟส่องสว่างภายใน |
| 5 | 10 แอมป์ / สีแดง | การทำงานของถุงลมนิรภัยเท่านั้น |
| 6 | 20 แอมป์ / สีเหลือง | พัดลม HVAC |
| 7 | 10 แอมป์ / สีแดง | สวิตช์สำรอง / EBL / อุณหภูมิ / คอมพ์ |
| 8 | 15 แอมป์ / สีน้ำเงิน | ไฟหน้าสูง |
| 9 | 10 แอมป์ / สีแดง | ถุงลมนิรภัยรัน-สตาร์ท |
| ดิกซ์ | 15 แอมป์ / สีน้ำเงิน | สตาร์ทเครื่องยนต์ ABS |
| 11 | 10 แอมป์ / สีแดง | อาร์เคม รัน สตาร์ท |
| 12 | 10 แอมป์ / สีแดง | Allumage ปิด / วิ่ง / เริ่ม |
| 13 | 20 แอมป์ / สีเหลือง | ปรับความสูงเบาะไฟฟ้า |
| 14 | 20 แอมป์ / สีเหลือง | ล็อคประตู ARKEM |
| 15 | 15 แอมป์ / สีน้ำเงิน | ไฟภายนอก |
| 16 | 25 เอ / เนเชอเรล | ไฟหน้า |
| 17 | 10 แอมป์ / สีแดง | Lt ไฟต่ำ / สวิตช์ระดับไฟหน้า (Bux เท่านั้น) |
| 18 | 10 แอมป์ / สีแดง | Rt ไฟต่ำ / ระดับไฟหน้าเครื่องยนต์ |
| 19 | 10 แอมป์ / สีแดง | ไฟตัดหมอก |
| 20 | สำรอง |
