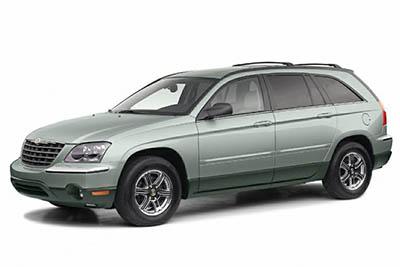

ครอสโอเวอร์ขนาดกลาง Chrysler Pacifica (CS) ผลิตขึ้นระหว่างปี 2547 ถึง 2551 ในบทความนี้ คุณจะได้พบกับแผนผังกล่องฟิวส์ของ Chrysler Pacifica 2004, 2005, 2006, 2007 และ 2008 ดูข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายใน รถและเรียนรู้เพิ่มเติมเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
ฟิวส์จัด Chrysler Pacifica 2004-2008
ฟิวส์ที่จุดบุหรี่ของ Chrysler Pacifica (เต้ารับไฟฟ้า)เป็นฟิวส์№24 (เต้าเสียบไฟฟ้า (เลือกได้)), №26 (เต้าเสียบไฟฟ้า) ในกล่องฟิวส์ห้องเครื่อง
โมดูลจ่ายไฟในตัว (กล่องฟิวส์)
ตำแหน่งกล่องฟิวส์
Integrated Power Module (IPM) อยู่ในห้องเครื่องใกล้กับแบตเตอรี่
ศูนย์นี้มีฟิวส์แมกซี่ มินิฟิวส์และรีเลย์ ฉลากที่ระบุส่วนประกอบแต่ละส่วนจะพิมพ์อยู่ที่ด้านในของฝาครอบ
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การกำหนดฟิวส์ในโมดูลแหล่งจ่ายไฟในตัว
| โพรง | แอมป์ | คำอธิบาย |
|---|---|---|
| แมกซี่ฟิวส์: | ||
| 1 | สีเขียว 40 แอมป์ | ปั๊มระบบเบรกป้องกันล้อล็อก (ABS) |
| 2 | สำรอง | |
| 3 | 30 แอมป์ สีชมพู | การจุดระเบิดแบบไม่ร่าง (IOD) |
| 4 | สีเขียว 40 แอมป์ | โมดูลควบคุมร่างกาย (BCM) แหล่งจ่ายไฟ 1 |
| 5 | สีเขียว 40 แอมป์ | ไฟแบ็คไลท์อิเล็กทรอนิกส์ (EBL) |
| 6 | 30 แอมป์ สีชมพู | ที่ปัดน้ำฝนกระจกหน้า |
| 7 | สีเขียว 40 แอมป์ | ทางเข้า |
| 8 | สีเขียว 40 แอมป์ | เบาะไฟฟ้า C / B |
| 9 | สีเขียว 40 แอมป์ | ซันรูฟไฟฟ้า |
| ดิกซ์ | สำรอง | |
| 11 | สีเขียว 40 แอมป์ | ที่ล้างไฟหน้า, กระบะท้ายไฟฟ้า |
| 12 | สำรอง | |
| 13 | สีเขียว 40 แอมป์ | พัดลมหม้อน้ำ 1 |
| 14 | สำรอง | |
| 15 | สีเขียว 40 แอมป์ | โมดูลระบบเบรกป้องกันล้อล็อก (ABS) |
| 40 | สีเขียว 40 แอมป์ | โหนดประตูด้านคนขับ |
| 41 | สีเขียว 40 แอมป์ | ปมประตูผู้โดยสาร |
| 42 | สีเขียว 40 แอมป์ | โบลเวอร์ด้านหน้า |
| มินิฟิวส์: | ||
| 24 | สีเหลือง 20 แอมป์ | เต้ารับไฟฟ้า (เลือกได้) |
| 25 | 15 แอมป์ สีฟ้า | วิทยุ, เครื่องขยายเสียง, ระบบนำทาง, โทรศัพท์แบบแฮนด์ฟรี (HFM), ศูนย์ข้อมูลยานยนต์อิเล็กทรอนิกส์ (EVIC), EC, SNRF, กระจก |
| 26 | สีเหลือง 20 แอมป์ | ปลั๊ก |
| 27 | สำรอง | |
| 28 | 25 อะ เนเชอเรล | แตรรถยนต์ |
| 29 | สีเหลือง 20 แอมป์ | กลุ่ม CHMSL ไฟหยุด ระบบเบรกป้องกันล้อล็อก (ABS) |
| 30 | 10 แอมป์ สีแดง | สวิตช์จุดระเบิด |
| 31 | สีเหลือง 20 แอมป์ | เสี่ยง |
| 34 | สำรอง | |
| 35 | สำรอง | |
| 36 | สีเหลือง 20 แอมป์ | โซลินอยด์เกียร์อัตโนมัติแบบอิเล็กทรอนิกส์ (EATX) |
| 37 | 25 อะ เนเชอเรล | ASD |
| 38 | สีเหลือง 20 แอมป์ | ปั๊มน้ำมันเชื้อเพลิง |
| 39 | สีเหลือง 20 แอมป์ | คลัตช์ A / C, MTV |
| 44 | 25 อะ เนเชอเรล | เบาะนั่งด้านหลังแบบอุ่น |
| 45 | 10 แอมป์ สีแดง | การจุดระเบิดของระบบเบรกป้องกันล้อล็อก (ABS) |
| 46 | สีเหลือง 20 แอมป์ | ประตูผู้โดยสาร |
| 47 | สีเหลือง 20 แอมป์ | ประตูคนขับ |
| 48 | 15 แอมป์ สีฟ้า | PLG, OHC, โมดูลควบคุมร่างกาย (BCM), การนำทาง, โทรศัพท์แบบแฮนด์ฟรี (HFM) |
| 49 | 25 อะ เนเชอเรล | เครื่องขยายเสียง |
| 50 | 15 แอมป์ สีฟ้า | HVAC, DVD, RAD, CLK, SKREEM |
| รุ่น: | ||
| R1 | ปมประตู | |
| R2 | สตาร์ทเตอร์ | |
| R3 | ไล่ฝ้ากระจกหลัง | |
| R4 | ระบบควบคุมเกียร์ | |
| R5 | คอร์ส | |
| R6 | ปั๊มน้ำมันเชื้อเพลิง | |
| R7 | มอเตอร์พัดลมหน้า | |
| R8 | อุปกรณ์เสริม | |
| R9 | แตรรถยนต์ | |
| R10 | ที่ปัดน้ำฝนด้านหน้าขึ้น / ลง | |
| R11 | เปิด / ปิดที่ปัดน้ำฝนด้านหน้า | |
| R12 | วาล์วปรับท่อร่วม | |
| R14 | คลัตช์คอมเพรสเซอร์เครื่องปรับอากาศ | |
| R15 | ออโต้ ชัท ดูน | |
| R16 | พัดลมดูดอากาศด้านหลัง |
