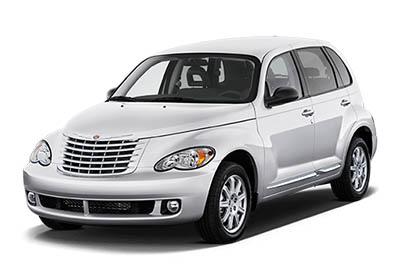

Chrysler PT Cruiser compact MPV ผลิตจาก 2001 ถึง 2010 ในบทความนี้คุณจะพบไดอะแกรมกล่องฟิวส์ของ Chrysler PT Cruiser 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 และ 2010 รับข้อมูลเกี่ยวกับสถานที่ ของแผงฟิวส์ภายในรถและเรียนรู้เพิ่มเติมเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
การจัดฟิวส์ไครสเลอร์ PT Cruiser 2001-2010
ฟิวส์ที่จุดบุหรี่ (ปลั๊กไฟ) ของ Chrysler PT Cruiser เป็นฟิวส์หมายเลข 19 (2004-2005) หรือฟิวส์หมายเลข 11 และ 16 (2006-2010) ในกล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
ห้องเครื่อง
ศูนย์กระจายพลังงาน (2001-2005) ตั้งอยู่ในห้องเครื่อง; ถัดจากตัวกรองอากาศ
ป้ายระบุส่วนประกอบและวงจรอยู่ใต้ฝาครอบ
โมดูลพลังงานแบบบูรณาการ (2006-2010) ตั้งอยู่ในห้องเครื่องที่อยู่ใกล้กับการชุมนุมกรองอากาศ
ศูนย์นี้มีฟิวส์คาร์ทริดจ์และฟิวส์ขนาดเล็ก รายละเอียดของฟิวส์และส่วนประกอบแต่ละตัวสามารถประทับตราไว้ด้านในฝาครอบได้
ฟิวส์ภายใน (2544-2548)
แผงปิดฟิวส์จะอยู่ที่ด้านซ้ายของแผงหน้าปัดถัดจากคอพวงมาลัย
หากต้องการถอดแผง ให้ถอดออกตามที่แสดง ป้ายระบุส่วนประกอบและวงจรอยู่ภายในฝาครอบ
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2004
ศูนย์จำหน่ายพลังงาน
การจัดสรรฟิวส์ในศูนย์จำหน่ายไฟฟ้า (2004)
| № | แอมป์ / สี | รวมบทความ |
|---|---|---|
| 1 | 30 แอมป์ / ชมพู | การจุดระเบิดเริ่มต้น |
| 2 | 40 แอมป์ / สีเขียว | ปั๊มเบรกป้องกันล้อล็อก (ABS) |
| 3 | 40 แอมป์ / สีเขียว | จุดระเบิด |
| 4 | 30 A / สีน้ำเงิน | ที่นั่งอุ่น |
| 5 | 40 แอมป์ / สีเขียว | พัดลมหม้อน้ำ |
| 6 | 20 แอมป์ / สีน้ำเงิน | ตัวปรับความสูงไฟฟ้า |
| 7 | 30 A / สีน้ำเงิน | โซลินอยด์เบรกป้องกันล้อล็อก (ABS) |
| 8 | 40 แอมป์ / สีเขียว | แบ็คไลท์ไฟฟ้า (EBL) |
| 9 | สำรอง | |
| ดิกซ์ | 40 แอมป์ / สีเขียว | ระบบไฟภายนอก กุญแจรีโมท สัญญาณเตือนและล็อคประตู |
| 11 | 10 แอมป์ / สีแดง | เครื่องปรับอากาศ (A / C) |
| 12 | 15 แอมป์ / ลิตร สีน้ำเงิน | ไฟหยุด |
| 13 | 20 แอมป์ / สีเหลือง | ปั๊มเชื้อเพลิง / ระบบปิดอัตโนมัติ (ASD) |
| 14 | 15 แอมป์ / ลิตร สีน้ำเงิน | แตรรถยนต์ |
| 15 | 20 แอมป์ / สีเหลือง | กระปุกเกียร์อัตโนมัติอิเล็กทรอนิกส์ (ETAX) |
| 16 | 15 แอมป์ / ลิตร สีน้ำเงิน | SLT Beam |
| 17 | 20 แอมป์ / สีเหลือง | การจุดระเบิดแบบไม่ร่าง (IOD) |
| 18 | 15 แอมป์ / ลิตร สีน้ำเงิน | เสี่ยง |
| 19 | 20 แอมป์ / สีเหลือง | เอาท์เล็ท |
| 20 | สำรอง | |
| 21 | 20 แอมป์ / สีเหลือง | ไฟตัดหมอก (ส่งออกเท่านั้น) |
| 22 | สำรอง |
โฆษณา โฆษณา
แผงควบคุม
การจัดสรรฟิวส์ในกล่องฟิวส์ภายใน (2004)
| № | แอมป์ / สี | รวมบทความ |
|---|---|---|
| 1 | 25 เอ / เนเชอเรล | สวิตช์ไฟหน้า |
| 2 | 15 แอมป์ / สีน้ำเงิน | ไฟภายนอก |
| 3 | 20 แอมป์ / สีเหลือง | RKE / ล็อคประตู |
| 4 | 20 แอมป์ / สีเหลือง | การปรับความสูงของกำลังไฟฟ้า |
| 5 | 10 แอมป์ / สีแดง | การทำงานของถุงลมนิรภัยเท่านั้น |
| 6 | 10 แอมป์ / สีแดง | B / U ไฟแบ็คไลท์ไฟฟ้า (EBL) NEU SAF |
| 7 | 25 เอ / เนเชอเรล | พัดลม HVAC |
| 8 | 15 แอมป์ / สีน้ำเงิน | ไฟตัดหมอก (เฉพาะในประเทศเท่านั้น) |
| 9 | 10 แอมป์ / สีแดง | ถุงลมนิรภัย Run-ST |
| ดิกซ์ | 10 แอมป์ / สีแดง | คลัสเตอร์ / RKE / SKIM |
| 11 | 10 แอมป์ / สีแดง | โมดูลเครื่องยนต์ / ABS-TRAC |
| 12 | 10 แอมป์ / สีแดง | เรอเล PDC / LDP |
| 13 | 10 แอมป์ / สีแดง | ไฟส่องสว่างภายใน |
| 14 | 20 แอมป์ / สีเหลือง | ซันรูฟ / คอนโซลเหนือศีรษะ / วิทยุ |
| 15 | 20 แอมป์ / สีเหลือง | ที่ปัดน้ำฝน/หวี. FLS |
| 16 | 10 แอมป์ / สีแดง | ติดอัตโนมัติ / ปิดไฟ / วิ่ง |
| 17 | 15 แอมป์ / สีน้ำเงิน | ที่นั่งอุ่น |
| 18 | 10 แอมป์ / สีแดง | กระจกอุ่น |
| 19 | 10 แอมป์ / สีแดง | RTไฟหน้า |
| 20 | 10 แอมป์ / สีแดง | ไฟหน้า Lt. |
| CB1 | 25 A เซอร์กิตเบรกเกอร์ | สวิตช์ไฟหน้า |
| CB2 | 20A เซอร์กิตเบรกเกอร์ | กระจกไฟฟ้า |
| R1 | LHD: ไฟหน้า; RHD: ที่นั่งอุ่น |
|
| R2 | LHD: ที่นั่งอุ่น; RHD: ไฟหน้า |
|
| R3 | ไม่ได้ใช้ |
2005
โฆษณา โฆษณา
ศูนย์จำหน่ายพลังงาน
การจัดสรรฟิวส์ในศูนย์จำหน่ายไฟฟ้า (2005)
| № | แอมป์ / สี | รวมบทความ |
|---|---|---|
| ฟิวส์สูงสุด: | ||
| 1 | 30 แอมป์ / ชมพู | การจุดระเบิดเริ่มต้น |
| 2 | 40 แอมป์ / สีเขียว | ปั๊มเบรกป้องกันล้อล็อก (ABS) |
| 3 | 40 แอมป์ / สีเขียว | จุดระเบิด |
| 4 | 30 แอมป์ / ชมพู | ที่นั่งอุ่น |
| 5 | 40 แอมป์ / สีเขียว | พัดลมหม้อน้ำ (เฉพาะเทอร์โบความเร็วต่ำ) |
| 6 | 50 แอมป์ / สีแดง | พัดลมหม้อน้ำความเร็วสูง (เฉพาะเทอร์โบ) |
| 7 | 30 แอมป์ / ชมพู | โซลินอยด์เบรกป้องกันล้อล็อก (ABS) |
| 8 | 40 แอมป์ / สีเขียว | แบ็คไลท์ไฟฟ้า (EBL) |
| 9 | สำรอง | |
| ดิกซ์ | 40 แอมป์ / สีเขียว | IP ฟิวส์บล็อก |
| มินิฟิวส์: | ||
| 11 | 10 แอมป์ / สีแดง | เครื่องปรับอากาศ (A / C) |
| 12 | 15 แอมป์ / สีน้ำเงิน | ไฟหยุด |
| 13 | 20 แอมป์ / สีเหลือง | ปั๊มเชื้อเพลิง / ระบบปิดอัตโนมัติ (ASD) |
| 14 | 15 แอมป์ / สีน้ำเงิน | แตรรถยนต์ |
| 15 | 20 แอมป์ / สีเหลือง | กระปุกเกียร์อัตโนมัติอิเล็กทรอนิกส์ (ETAX) |
| 16 | 15 แอมป์ / สีน้ำเงิน | SLT Beam |
| 17 | 20 แอมป์ / สีเหลือง | ไอโอดีน |
| 18 | 15 แอมป์ / สีน้ำเงิน | อันตรายแวบๆ |
| 19 | 20 แอมป์ / สีเหลือง | ปลั๊ก |
| 20 | สำรอง | |
| 21 | 20 แอมป์ / สีเหลือง | ไฟตัดหมอก (ส่งออกเท่านั้น) |
| 22 | สำรอง |
โฆษณา โฆษณา
แผงควบคุม
การจัดสรรฟิวส์ในกล่องฟิวส์ภายใน (2005)
| № | แอมป์ / สี | รวมบทความ |
|---|---|---|
| 1 | 25 เอ / เนเชอเรล | สวิตช์ไฟหน้า |
| 2 | 15 แอมป์ / สีน้ำเงิน | ไฟภายนอก |
| 3 | 20 แอมป์ / สีเหลือง | RKE / ล็อคประตู |
| 4 | 20 แอมป์ / สีเหลือง | การปรับความสูงของกำลังไฟฟ้า |
| 5 | 10 แอมป์ / สีแดง | การทำงานของถุงลมนิรภัยเท่านั้น |
| 6 | 10 แอมป์ / สีแดง | B / U ไฟแบ็คไลท์ไฟฟ้า (EBL) NEU SAF |
| 7 | 25 เอ / เนเชอเรล | พัดลม HVAC |
| 8 | 15 แอมป์ / สีน้ำเงิน | ไฟตัดหมอก (เฉพาะในประเทศเท่านั้น) |
| 9 | 10 แอมป์ / สีแดง | ถุงลมนิรภัย Run-ST |
| ดิกซ์ | 10 แอมป์ / สีแดง | คลัสเตอร์ / RKE / SKIM |
| 11 | 10 แอมป์ / สีแดง | โมดูลเครื่องยนต์ / ABS-TRAC |
| 12 | 10 แอมป์ / สีแดง | เรอเล PDC / LDP |
| 13 | 10 แอมป์ / สีแดง | ไฟส่องสว่างภายใน |
| 14 | 20 แอมป์ / สีเหลือง | ซันรูฟ / คอนโซลเหนือศีรษะ / วิทยุ |
| 15 | 20 แอมป์ / สีเหลือง | ที่ปัดน้ำฝน/หวี. FLS |
| 16 | 10 แอมป์ / สีแดง | ติดอัตโนมัติ / ปิดไฟ / วิ่ง |
| 17 | 15 แอมป์ / สีน้ำเงิน | ที่นั่งอุ่น |
| 18 | 10 แอมป์ / สีแดง | กระจกอุ่น |
| 19 | 10 แอมป์ / สีแดง | RTไฟหน้า |
| 20 | 10 แอมป์ / สีแดง | ไฟหน้า Lt. |
| CB1 | 25 A เซอร์กิตเบรกเกอร์ | สวิตช์ไฟหน้า |
| CB2 | 20A เซอร์กิตเบรกเกอร์ | กระจกไฟฟ้า |
| R1 | LHD: ไฟหน้า; RHD: ที่นั่งอุ่น |
|
| R2 | LHD: ที่นั่งอุ่น; RHD: ไฟหน้า |
|
| R3 | ไม่ได้ใช้ |
2549, 2550, 2551, 2552 และ 2553
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในโมดูลจ่ายไฟในตัว (2006, 2007, 2008, 2009, 2010)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | สีเขียว 40 แอมป์ | Power Top Feed — เอกลักษณ์ที่เปลี่ยนแปลงได้ | |
| 2 | สีเหลือง 20 แอมป์ | แหล่งจ่ายไฟ ECU AWD | |
| 3 | 10 แอมป์ สีแดง | CHMSL แหล่งจ่ายไฟสวิตช์เบรก | |
| 4 | 10 แอมป์ สีแดง | กำลังสวิตช์จุดระเบิด | |
| 5 | สีเหลือง 20 แอมป์ | ตัวอย่างรถพ่วง | |
| 6 | 10 แอมป์ สีแดง | IOD Sw / Pwr Mir / Ocm ระบบควบคุมพวงมาลัย Sdar / Hfm | |
| 7 | สีเขียว 30 แอมป์ | ไอโอดี เซนส์1 | |
| 8 | สีเขียว 30 แอมป์ | IOD Sense2 | |
| 9 | สีเขียว 40 แอมป์ | เบาะไฟฟ้า | |
| ดิกซ์ | สีเหลือง 20 แอมป์ | CCN, ล็อคไฟ | |
| 11 | 15 แอมป์ Lt Blue | ปลั๊ก | |
| 12 | สีเหลือง 20 แอมป์ | Ign Run / อินเวอร์เตอร์ Ac | |
| 13 | สีเหลือง 20 แอมป์ | วิ่ง Pwr / Acc Outlet RR | |
| 14 | 10 แอมป์ สีแดง | IOD CCN / ไฟภายในรถ | |
| 15 | 50 แอมป์ สีแดง | RAD พัดลมรีเลย์แหล่งจ่ายไฟแบตเตอรี่ | |
| 16 | 15 Amp Lt. สีฟ้า | IGN Run / Acc Cigar Ltr / ซันรูฟ | |
| 17 | 10 แอมป์ สีแดง | IOD ฟีด CVT Mod / Mod_Wcm | |
| 18 | สีเขียว 40 แอมป์ | รีเลย์ ASD หน้าสัมผัสแหล่งจ่ายไฟ PWR | |
| 19 | สีเหลือง 20 แอมป์ | Alimentation PWR แอมป์ 1 และแอมป์ 2 | |
| 20 | 15 Amp Lt. สีฟ้า | วิทยุแหล่งจ่ายไฟ IOD | |
| 21 | 10 แอมป์ สีแดง | ฟีดผู้บุกรุก IOD Mod / Siren | |
| 22 | 10 แอมป์ สีแดง | Capteur Hvac / เข็มทิศ IGN RUN | |
| 23 | 15 Amp Lt. สีฟ้า | ENG ASD รีเลย์ฟีด 3 | |
| 24 | 25 อะ เนเชอเรล | พาวเวอร์ซัพพลายซันรูฟ PWR | |
| 25 | 10 แอมป์ สีแดง | กระจกอุ่น | |
| 26 | 15 Amp Lt. สีฟ้า | ENG ASD รีเลย์ฟีด 2 | |
| 27 | 10 แอมป์ สีแดง | IGN RUN เท่านั้น ฟีด ORC | |
| 28 | 10 แอมป์ สีแดง | การเลี้ยงอาหาร IGN RUN ORC / OCM | |
| 29 | ว่างเปล่า | ||
| 30 | สีเหลือง 20 แอมป์ | ที่นั่งอุ่น | |
| 31 | 10 แอมป์ สีแดง | การควบคุมรีเลย์เครื่องซักผ้าไฟหน้า | |
| 32 | 30 แอมป์ สีชมพู | ENG ASD ควบคุมฟีด 1 | |
| 33 | 10 แอมป์ สีแดง | ABS MOD / J1962 Conn / PCM | |
| 34 | 30 แอมป์ สีชมพู | การจ่ายวาล์ว ABS | |
| 35 | สีเขียว 40 แอมป์ | แหล่งจ่ายไฟปั๊ม ABS | |
| 36 | 30 แอมป์ สีชมพู | ระบบควบคุมเครื่องซักผ้าไฟหน้า | |
| 37 | 25 อะ เนเชอเรล | สำรอง |
