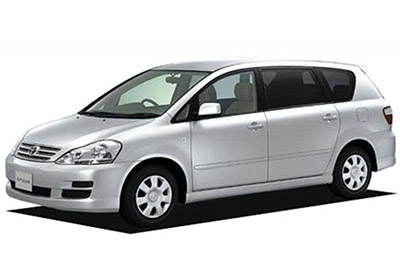

ในบทความนี้เราจะพิจารณา Toyota Avensis Verso / Toyota Ipsum / Toyota Picnic (XM20) รุ่นที่สองซึ่งผลิตตั้งแต่ปี 2544 ถึง 2552 ที่นี่คุณจะได้พบกับแผนผังของกล่องฟิวส์ของ Toyota Avensis Verso / Ipsum / Picnic 2001, 2002 20003, 2004, 2005, 2006, 2007, 2008 และ 2009 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
การจัดเรียงฟิวส์ Toyota Avensis Verso / Ipsum / Picnic 2001-2009
ฟิวส์ที่จุดบุหรี่ (ซ็อกเก็ต) ของ Toyota Avensis Verso / Ipsum / Picnic คือฟิวส์ # 9 «C / LTR» หรือ «CIG» (ซิการ์ที่จุดบุหรี่), # 15 «PWR OUTLET» (ซ็อกเก็ต) ในฟิวส์แดชบอร์ดและ # 12 «AC INV» (Ipsum: เต้ารับไฟฟ้า)
ฟิวส์ในห้องโดยสาร
ตำแหน่งกล่องฟิวส์
รถพวงมาลัยซ้าย
รถพวงมาลัยขวา
- กล่องฟิวส์
- กล่อง ECU
- รีเลย์ซ็อกเก็ต
- รีเลย์ไฟกระพริบ
- รีเลย์เปิดวงจร (ปั๊มเชื้อเพลิง)
- LHD : ECU TVSS
- วิทยุและเครื่องเล่นพร้อมจอ
- คอมพิวเตอร์คีย์ทรานสปอนเดอร์
- รีเลย์ฮีทเตอร์ด้านหลัง (HI)
- รีเลย์ฮีตเตอร์ด้านหลัง
- LHD: แอมพลิฟายเออร์เครื่องปรับอากาศ (เครื่องปรับอากาศแบบปรับเอง)
- กล้อง ECU TV (พร้อมระบบนำทาง)
- เทอร์มินัลบล็อก
- รีเลย์ไฟตัดหมอกหน้า
- เครื่องยนต์และ ECU ECT (A / T)
เครื่องยนต์ ECU (M / T) - LHD: รีเลย์โบลเวอร์ (M2)
- LHD: รีเลย์โบลเวอร์ (M1)
- ชุดควบคุมเครื่องปรับอากาศ (ระบบปรับอากาศอัตโนมัติ)
- แอมพลิฟายเออร์เสาอากาศ
หรือ
RHD (จนถึง 10.2003): รีเลย์โบลเวอร์ (M2) / รีเลย์โบลเวอร์ (M1) / รีเลย์โบลเวอร์ (HI) - ชุดเซ็นเซอร์ถุงลมนิรภัย
- เครื่องขยายเสียงคีย์ทรานสปอนเดอร์
- LHD: เครื่องขยายความร้อน PTC (1AZ-FE)
- LHD: รีเลย์โบลเวอร์ (HI)
- RHD: รีเลย์ไฟฉุกเฉิน
- RHD: ECU antivol
- RHD: ล็อคประตูคู่ ECU
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การกำหนดฟิวส์ในห้องโดยสาร
| № | ชื่อ | แอมพลิ | วงจร |
|---|---|---|---|
| 1 | IGN | ดิกซ์ | ระบบถุงลมนิรภัย SRS มาตรวัดและเคาน์เตอร์ ระบบสตาร์ท ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ พัดลมระบายความร้อนไฟฟ้า ระบบปรับอากาศ ABS, VSC, รีเลย์ «FUEL HTR», รีเลย์ «IG2» |
| 2 | ประตู N ° 2 | 25 | Avensis Verso, Picnic: ระบบล็อคประตูไฟฟ้า |
| 2 | เบาะไฟฟ้า | 30 | Ipsum: เบาะไฟฟ้า |
| 3 | RR HTR | ดิกซ์ | เครื่องทำความร้อนด้านหลัง |
| 4 | FR BROUILLARD | 15 | ไฟตัดหมอกหน้า |
| 5 | AM1 | 25 | ระบบสตาร์ท |
| 6 | แผงหน้าปัด | 7.5 | ไฟเตือนแผงหน้าปัด, ไฟเตือนที่แผงหน้าปัด, ระบบส่งกำลังแบบอิเล็กทรอนิกส์, ระบบเครื่องเสียง, ที่ล้างไฟหน้า, ไฟตัดหมอกหน้า, ระบบช่วยจอด TOYOTA, นาฬิกา, ระบบสภาพอากาศ, ระบบเตือนคีย์และไฟเตือน |
| 7 | SRS-IG หรือ AIRBAG-IG | ดิกซ์ | ระบบถุงลมนิรภัย SRS |
| 8 | สำนักงานใหญ่ | ดิกซ์ | Avensis Verso, ปิคนิค: ที่นั่งอุ่น |
| 8 | TEMS | ดิกซ์ | Ipsum: ระบบกันสะเทือนแบบมอดูเลตอิเล็กทรอนิกส์ของ TOYOTA |
| 9 | C / LTR หรือ CIG | 15 | ไฟแช็ก |
| ดิกซ์ | HTR หรือ HEATING | ดิกซ์ | ระบบปรับอากาศ, ระบบชาร์จ, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ABS, VSC, ตัวเตือนกุญแจและไฟเตือน, เตือนเข็มขัดนิรภัย, ระบบช่วยจอด TOYOTA, แผงหน้าปัด , ไล่ฝ้าที่กระจกหลัง |
| 11 | MTR HTR | ดิกซ์ | กระจกมองข้างแบบอุ่น |
| 12 | ECU-ACC | 7.5 | ระบบล็อคประตูไฟฟ้า, พัดลมระบายความร้อนด้วยไฟฟ้า, กระจกไฟฟ้า, ระบบเครื่องเสียง, ไฟตัดหมอก, ไฟภายในรถ, ไฟท้าย, ไฟจอดรถ, ไฟหน้า |
| 13 | ตัวแทน | 30 | กระจกไฟฟ้า ซันรูฟ |
| 14 | คิว | ดิกซ์ | ไฟท้าย, ไฟจอดรถ, ไฟส่องป้ายทะเบียน, ไฟท้ายรถ, ไฟตัดหมอกหน้า, ไฟตัดหมอกหลัง, แผงหน้าปัด |
| 15 | เอาท์พุทพลังงาน | 15 | ปลั๊ก |
| 16 | PRF / W | 30 | กระจกไฟฟ้า ซันรูฟ |
| 17 | ประตู | 25 | ระบบล็อคประตูไฟฟ้า |
| 18 | ที่ปัดน้ำฝน | 25 | ที่ปัดน้ำฝนและเครื่องซักผ้าด้านหน้า, ที่ปัดน้ำฝนด้านหลังและแหวนรอง, ที่ล้างไฟหน้า |
| 19 | ECU-IG | 7.5 | พัดลมระบายความร้อนไฟฟ้า, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ABS, VSC, ระบบเครื่องเสียง, ช่วงล่างปรับไฟฟ้า TOYOTA, กระจกไฟฟ้า, ระบบควบคุมไฟอัตโนมัติ |
| 20 | RR DEF | 20 | ที่ไล่ฝ้ากระจกบังลมหลัง |
| 21 | วัด | 7.5 | ระบบชาร์จ, แผงหน้าปัด, ไฟถอยหลัง, สัญญาณไฟเลี้ยวและไฟเตือนอันตราย, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ABS, ระบบล็อคประตูไฟฟ้า, กระจกไฟฟ้า, กุญแจเตือนกำลังและไฟเตือน, เข็มขัดนิรภัย คำเตือน, หลังคาเลื่อน, ระบบเครื่องเสียง, นาฬิกา, ไฟหน้า, ระบบควบคุมไฟอัตโนมัติ, ไฟตัดหมอก, ไฟท้าย, ไฟจอดรถ, ไฟภายในรถ, ระบบช่วยจอด TOYOTA, ระบบปรับอากาศ, ไล่ฝ้ากระจกหลัง |
| 22 | หยุด | 15 | ไฟเบรก, ระบบควบคุมการเปลี่ยนเกียร์, ABS, ไฟเบรกติดสูง, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, กันสะเทือนแบบมอดูเลตอิเล็กทรอนิกส์ TOYOTA |
| เรอเล | |||
| R1 | หมุดสั้น (ตั้งแต่ 10.2003: Avensis Verso, Picnic) | ||
| R2 | เครื่องทำความร้อน (HTR) | ||
| R3 | ไล่ฝ้ากระจกบังลมหลัง (RR DEF) | ||
| R4 | ระบบจุดระเบิด (IG1) | ||
| R5 | ไฟท้าย (TAIL) |
กล่องฟิวส์ในห้องเครื่อง
ตำแหน่งกล่องฟิวส์
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในห้องเครื่อง
| № | ชื่อ | แอมพลิ | วงจร |
|---|---|---|---|
| 1 | CDC | 30 | ฟิวส์ «ECU-B», «DOME», «RAD NO.1» |
| 2 | IG2 | 15 | เบนซิน : พัดลมระบายความร้อนไฟฟ้า, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ระบบปรับอากาศ |
| 2 | คาร์บูแรนท์ HTR | 30 | ดีเซล: เครื่องทำความร้อนเชื้อเพลิง |
| 3 | แตรรถยนต์ | ดิกซ์ | แตรรถยนต์ |
| 4 | นั่ง | ดิกซ์ | ไฟกระพริบและไฟเตือนอันตราย |
| 5 | EFI | 15 | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ระบบปรับอากาศ, พัดลมระบายความร้อนด้วยไฟฟ้า |
| 6 | ETCS | ดิกซ์ | Avensis Verso, Picnic (จนถึง 10.2003): ระบบควบคุมปีกผีเสื้อแบบอิเล็กทรอนิกส์ Ipsum (ตั้งแต่ 10.2003): ระบบควบคุมปีกผีเสื้อแบบอิเล็กทรอนิกส์ |
| 6 | เอ เอฟ | 15 | Avensis Verso, Picnic (ตั้งแต่ 10.2003): เซ็นเซอร์อัตราส่วนอากาศ / เชื้อเพลิง |
| 7 | OBD | 7.5 | ระบบวินิจฉัยออนบอร์ด |
| 8 | ALT-S | 7.5 | Avensis Verso, Picnic: ระบบการชาร์จ |
| 8 | FR DEF | 15 | Ipsum (ตั้งแต่ 10.2003): เครื่องไล่ฝ้าที่ปัดน้ำฝน |
| 9 | อาจารย์ใหญ่ | 50 | เรอเลส์ «HEAD» (ฟิวส์ «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR») |
| ดิกซ์ | AM2 | 30 | สวิตช์จุดระเบิด |
| 11 | RR CLR | 30 | ระบบปรับอากาศด้านหลัง |
| 12 | เชฟ LP CLN | 30 | Avensis Verso, Picnic: น้ำยาทำความสะอาดไฟหน้า |
| 12 | AC INV | 15 | Ipsum: เต้ารับไฟฟ้า |
| 13 | RR FOG | 7.5 | ไฟตัดหมอกหลัง |
| 14 | เอบีเอส N°1 | 40 | Avensis Verso ปิกนิก: ยกเว้น VSC (จนถึง 10.2003): ABS ตั้งแต่ 10.2003: ABS, VSC Ipsum: ABS, VSC |
| 14 | เอบีเอส N°1 | 50 | Avensis Verso, ปิกนิก: VSC (จนถึง 10.2003): ABS, VSC |
| 15 | เอบีเอส NO.2 | 30 | Avensis Verso, Picnic (จนถึง 10.2003): ABS, VSC Ipsum: ยกเว้น VSC (ตั้งแต่ 10.2003): ABS |
| 15 | เอบีเอส NO.2 | 40 | Avensis Verso, Picnic (ตั้งแต่ 10.2003): ABS, VSC Ipsum: จนถึง 10.2003: ABS หรือ VSC: ABS, VSC |
| 16 | CDS | 30 | เบนซิน: พัดลมระบายความร้อนไฟฟ้า |
| 16 | CDS | 40 | ดีเซล: พัดลมระบายความร้อนไฟฟ้า |
| 17 | RDI | 30 | เบนซิน: พัดลมระบายความร้อนไฟฟ้า |
| 17 | RDI | 40 | ดีเซล: พัดลมระบายความร้อนไฟฟ้า |
| 18 | HTR | 50 | ระบบปรับอากาศ/ทำความร้อน |
| 19 | ALT | 140 | เรอ «RR DEF» (ฟิวส์ «RR DEF», «MIR HTR») เรอ «TAIL» (ฟิวส์ «TAIL», «PANEL»), เรอ «IGl» («ECU-IG», «GAUGE», «HTR» , «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR N0.2», «FR FOG», «PWR OUTLET’, «STOP » , » AM1 » หลอมได้ |
| 20 | HEAD RH UPR | 15 | ไฟหน้าขวา (ไฟสูง), แผงหน้าปัด |
| 21 | HEAD LH UPR | 15 | ไฟหน้าซ้าย (ไฟสูง) |
| 22 | HEAD RH LWR | 15 | ไฟหน้าซ้าย (ไฟต่ำ), ระบบควบคุมระดับลำแสงไฟหน้า |
| 23 | หัว LH LWR | 15 | ไฟหน้าขวา (ไฟต่ำ) |
| 24 | RAD N ° 1 | 15 | ระบบเครื่องเสียง |
| 25 | ECU-B | 7.5 | ระบบชาร์จ, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ABS, ระบบกันสะเทือนแบบมอดูเลตอิเล็กทรอนิกส์ของ TOYOTA, ระบบล็อคประตูไฟฟ้า, กระจกไฟฟ้า, ตัวเตือนกุญแจและตัวเตือนไฟ, เตือนเข็มขัดนิรภัย, ระบบเสียง, นาฬิกา, เครื่องดนตรี คลัสเตอร์, ไฟหน้า, ระบบควบคุมไฟอัตโนมัติ, ไฟตัดหมอก, ไฟท้าย, ไฟจอดรถ, ไฟภายในรถ, ระบบช่วยจอด TOYOTA, ระบบปรับอากาศ, ไล่ฝ้ากระจกหลัง |
| 26 | โดม | ดิกซ์ | ไฟส่องสว่างภายใน, ไฟส่วนบุคคล, ไฟส่องเท้า, ไฟส่องสว่างที่ประตู, ไฟท้ายรถ, ไฟส่องโต๊ะเครื่องแป้ง |
| เรอเล | |||
| R1 | ประภาคาร (HEAD) | ||
| R2 | Avensis Verso ปิกนิก: (DIMMER) Ipsum (ตั้งแต่ 10.2003): FR DEF |
||
| R3 | เบนซิน: ระบบจุดระเบิด (IG2) ดีเซล: เครื่องทำความร้อนเชื้อเพลิง (FUEL HTR) |
||
| R4 | แตรรถยนต์ | ||
| R5 | พัดลมระบายความร้อนไฟฟ้า (FAN NO.2) | ||
| R6 | พัดลมระบายความร้อนไฟฟ้า (FAN NO.1) | ||
| R7 | พัดลมระบายความร้อนไฟฟ้า (FAN NO.3) | ||
| R8 | หน่วยควบคุมเครื่องยนต์ (EFI) |
| № | ชื่อ | แอมพลิ | วงจร |
|---|---|---|---|
| 1 | เซนต์ | 7.5 | ระบบสตาร์ท, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ |
| 2 | — | — | — |
| เรอเล | |||
| R1 | สตาร์ทเตอร์ (ST) | ||
| R2 | 1CD-FTV: หน่วยควบคุมเครื่องยนต์ (EDU) 1AZ-FE (ตั้งแต่ 10.2003): เซ็นเซอร์อัตราส่วนอากาศ / เชื้อเพลิง (A / F) |
||
| R3 | คลัตช์คอมเพรสเซอร์เครื่องปรับอากาศ (MG/C) |
โฆษณา โฆษณา
กล่องรีเลย์
| № | ชื่อ | แอมพลิ | วงจร |
|---|---|---|---|
| 1 | HTR SUB 3 | 50 | เครื่องทำความร้อน |
| 2 | HTR SUB 1 | 50 | เครื่องทำความร้อน |
| 3 | HTR SUB 2 | 50 | เครื่องทำความร้อน |
| เรอเล | |||
| R1 | เครื่องทำความร้อนไฟฟ้า (HTR SUB 1) | ||
| R2 | เครื่องทำความร้อนไฟฟ้า (HTR SUB 2) | ||
| R3 | เครื่องทำความร้อนไฟฟ้า (HTR SUB 3) |
กล่องรีเลย์ ABS
| ไม่ใช่ | ชื่อ | แอมพลิ | วงจร |
|---|---|---|---|
| 1 | — | — | — |
| เรอเล | |||
| R1 | — | ||
| R2 | ABS CUT | ||
| R3 | ABS MTR |
