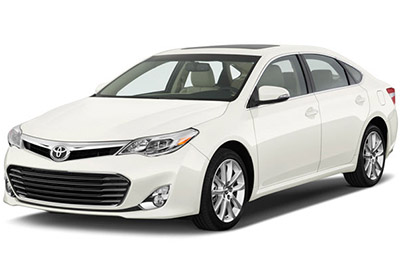

ในบทความนี้เราพิจารณา Toyota Avalon รุ่นที่สี่ (XX40) ที่ผลิตตั้งแต่ปี 2012 ถึง 2018 ที่นี่คุณจะพบไดอะแกรมกล่องฟิวส์ของ Toyota Avalon 2013, 2014, 2015, 2016, 2017 และ 2018 รับข้อมูลเกี่ยวกับตำแหน่งของ แผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
เลย์เอาต์ฟิวส์ Toyota Avalon 2013-2018
ฟิวส์สำหรับที่จุดบุหรี่ (ปลั๊กไฟ) ของ Toyota Avalon คือฟิวส์ # 4 «RR P / OUTLET» และ # 22 «FR P / OUTLET» ในกล่องฟิวส์แดชบอร์ด
กล่องฟิวส์ห้องโดยสาร
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์อยู่ใต้แผงหน้าปัด (ด้านคนขับ) ใต้ฝากระโปรงหน้า
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์ในห้องโดยสาร
| № | ชื่อ | แอมแปร์ [A] | วงจร |
|---|---|---|---|
| 1 | H-LP LVL | 7,5 | ระบบปรับระดับไฟหน้าอัตโนมัติ |
| 2 | S/HTR RR | 20 | ที่อุ่นเบาะหลัง |
| 3 | ECU-ACC | 5 | กระจกมองข้าง, ไฟส่องสว่างที่ช่องเก็บของ, ระบบปรับอากาศ, ระบบสื่อสารมัลติเพล็กซ์ |
| 4 | RR P / เอาท์พุท | 15 | ปลั๊ก |
| 5 | ECU-IG2 NO.2 | 7,5 | ระบบสื่อสารมัลติเพล็กซ์, ระบบสมาร์ทคีย์ |
| 6 | ECU-IG2 NO.1 | 7,5 | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ |
| 7 | UN REMOVED | ดิกซ์ | ระบบจำแนกผู้โดยสารด้านหน้า, ระบบถุงลมนิรภัย SRS |
| 8 | ล็อคเชื้อเพลิง | ดิกซ์ | ตัวล็อคประตูแถบเชื้อเพลิง |
| 9 | D/L-AM1 | 20 | ระบบสื่อสารมัลติเพล็กซ์ ล็อคประตูไฟฟ้า สวิตช์เปิด-ปิดท้ายรถ |
| ดิกซ์ | PSB | 30 | ระบบก่อนการชน |
| 11 | พี / ล้อม FR | 30 | เบาะไฟฟ้า |
| 12 | เอส / หลังคา | ดิกซ์ | หลังคาพระจันทร์ |
| 13 | A/CB | 7,5 | ระบบปรับอากาศ |
| 14 | หยุด | 7,5 | เบรก / ไฟท้าย, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ระบบควบคุมเสถียรภาพของรถ, ระบบเบรกป้องกันล้อล็อก, เกียร์ควบคุมด้วยระบบอิเล็กทรอนิกส์, ไฟเบรกสูง, ระบบกุญแจอัจฉริยะ, ระบบควบคุมการล็อกเกียร์ |
| 15 | AM1 | 7,5 | ไม่มีวงจร |
| 16 | 4-Way LUMBAR | 7,5 | เบาะไฟฟ้า |
| 17 | ECU-B เบอร์ 2 | ดิกซ์ | ระบบกุญแจอัจฉริยะ, ระบบเตือนแรงดันลมยาง, กระจกไฟฟ้า, ระบบจำแนกผู้โดยสารตอนหน้า |
| 18 | OBD | ดิกซ์ | ระบบวินิจฉัยออนบอร์ด |
| 19 | S/HTR&พัดลม F/L | ดิกซ์ | ที่นั่งอุ่น |
| 20 | S/HTR&พัดลม F/R | ดิกซ์ | ที่นั่งอุ่น |
| 21 | วิทยุ-ACC | 5 | ระบบเครื่องเสียง ระบบนำทาง |
| 22 | FR P / SORTI | 15 | ปลั๊ก |
| 23 | ที่ปัดน้ำฝน | ดิกซ์ | ระบบควบคุมความเร็วอัตโนมัติด้วยเรดาร์แบบไดนามิก ระบบก่อนการชน |
| 24 | EPS-IG1 | 7,5 | พวงมาลัยเพาเวอร์ไฟฟ้า |
| 25 | BKUP LP | 7,5 | ไฟถอยหลัง, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ระบบเกียร์ควบคุมด้วยระบบอิเล็กทรอนิกส์ |
| 26 | ที่ปัดน้ำฝน | 25 | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| 27 | A/C-IG1 | 7,5 | ระบบปรับอากาศ |
| 28 | เครื่องซักผ้า | ดิกซ์ | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| 29 | ประตู R / L | 20 | กระจกไฟฟ้าด้านหลังซ้าย |
| 30 | ประตู F / L | 20 | กระจกไฟฟ้า,กระจกมองข้าง |
| 31 | ขนาด R/R | 20 | กระจกไฟฟ้าด้านหลังขวา |
| 32 | ประตู F / R | 20 | กระจกไฟฟ้า,กระจกมองข้าง |
| 33 | คิว | ดิกซ์ | ไฟจอดรถ, ไฟเลี้ยวด้านข้าง, ไฟเบรค/ไฟท้าย, ไฟเลี้ยวหลัง, ไฟถอยหลัง, ไฟส่องป้ายทะเบียน, ไฟตัดหมอก |
| 34 | แผงหน้าปัด | ดิกซ์ | สวิตช์ไฟ, ระบบปรับอากาศ, ไฟส่องสว่างที่ช่องเก็บของ, ไฟภายในรถ, ไฟส่องสว่างส่วนบุคคล, ระบบเครื่องเสียง, ระบบนำทาง, ที่บังแดดด้านหลัง, ที่อุ่นที่นั่ง, จอภาพจุดบอด, สวิตช์เลือกโหมดการขับ , สวิตช์พวงมาลัย, สวิตช์ปล่อยลำตัว, ระบบควบคุมการทรงตัวของรถ สวิตซ์ปิดไฟ,ไฟเลี้ยวฉุกเฉิน,กระจกมองข้าง |
| 35 | ECU-IG1 NO.1 | ดิกซ์ | ระบบควบคุมเสถียรภาพการทรงตัวของรถ, พัดลมระบายความร้อนไฟฟ้า, เซ็นเซอร์บังคับเลี้ยว, ระบบฉีดเชื้อเพลิงแบบหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ระบบชาร์จไฟ, ไล่ฝ้ากระจกหลัง, ไล่ฝ้ากระจกมองข้าง, ที่ปัดน้ำฝนที่ปัดน้ำฝน, จอมอนิเตอร์จุดบอด, ที่บังแดดด้านหลัง, เรดาร์แบบไดนามิก ครูซคอนโทรล, ระบบสื่อสารมัลติเพล็กซ์, เบาะนั่งด้านหลังแบบอุ่น, ไฟถอยหลัง, ไฟตัดหมอก, ไฟหน้า (ไฟสูง), ไฟวิ่งกลางวัน, ระบบก่อนการชน |
| 36 | ECU-IG1 NO.2 | ดิกซ์ | ระบบควบคุมล็อคเกียร์, เบาะนั่งอุ่น, ระบบกุญแจอัจฉริยะ, ระบบเตือนแรงดันลมยาง, รีโมทไร้สาย, ระบบสื่อสารมัลติเพล็กซ์, ระบบเครื่องเสียง, ระบบนำทาง, ซันรูฟ, กระจกภายในป้องกันแสงสะท้อนอัตโนมัติ, กระจกมองข้าง, ระบบกันสะเทือน, ระบบควบคุมสภาพอากาศ , ที่ปัดน้ำฝน, ระบบสตาร์ท, ระบบควบคุมความเร็วอัตโนมัติด้วยเรดาร์แบบไดนามิก |
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
อยู่ในห้องเครื่อง (ด้านซ้าย)
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในห้องเครื่อง
| № | ชื่อ | แอมแปร์ [A] | วงจร |
|---|---|---|---|
| 1 | เคาน์เตอร์-IG2 | 5 | เกจและเมตร |
| 2 | พัดลม | 50 | พัดลมระบายความร้อนไฟฟ้า |
| 3 | CLN H-LP | 30 | ไม่มีวงจร |
| 4 | HTR | 50 | ระบบปรับอากาศ |
| 5 | ALT | 140 | ระบบชาร์จไฟ (รถยนต์ที่มีไฟต่ำ) |
| 5 | ALT | 120 | ระบบชาร์จไฟ (รถยนต์ที่มีไฟหน้าแบบฮาโลเจนแบบจุ่ม) |
| 6 | เอบีเอส NO.2 | 30 | ระบบควบคุมเสถียรภาพการทรงตัว |
| 7 | ST/AM2 | 30 | ระบบสตาร์ท |
| 8 | H-LP-PRINCIPAL | 30 | H-LP LH-LO, H-LP RH-LO, ไฟหน้า (ไฟต่ำ) |
| 9 | เอบีเอส N°1 | 50 | ระบบควบคุมเสถียรภาพการทรงตัว |
| ดิกซ์ | EPS | 80 | พวงมาลัยเพาเวอร์ไฟฟ้า |
| 11 | เปลือย | 7,5 | เปลือย |
| 12 | แตรรถยนต์ | ดิกซ์ | Cornes |
| 13 | EFI NO.2 | 15 | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ ระบบเกียร์ควบคุมด้วยระบบอิเล็กทรอนิกส์ |
| 14 | EFI NO.3 | ดิกซ์ | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ |
| 15 | INJ | 7,5 | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ |
| 16 | ECU-IG2 เบอร์ 3 | 7,5 | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ระบบล็อคพวงมาลัย, ระบบส่งกำลังแบบอิเล็กทรอนิกส์, ไฟเบรก, ไฟเบรกสูง |
| 17 | IGN | 15 | ระบบสตาร์ท |
| 18 | D/L-AM2 | 20 | ไม่มีวงจร |
| 19 | IG2-PRINCIPAL | 25 | IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 |
| 20 | ALT-S | 7,5 | ระบบการชาร์จ |
| 21 | ช่วย | 5 | ช่วย |
| 22 | ทัวร์ & ฮาซ | 15 | ไฟกะพริบ ไฟฉุกเฉิน มาตรวัด และตัวนับ |
| 23 | STRG ล็อค | ดิกซ์ | ระบบล็อคพวงมาลัย |
| 24 | ไม่ | 15 | ระบบเครื่องเสียง |
| 25 | H-LP LH-LO | 20 | ไฟหน้าซ้าย (ไฟต่ำ) (รถยนต์ที่มีไฟหน้าแบบปล่อยไฟต่ำ) |
| 25 | H-LP LH-LO | 15 | ไฟหน้าซ้าย (ไฟต่ำ) (รถยนต์ที่มีไฟต่ำไฟหน้าฮาโลเจน) |
| 26 | H-LP RH-LO | 20 | ไฟหน้าขวา (ไฟต่ำ) (รถยนต์ที่มีไฟหน้าแบบปล่อยไฟต่ำ) |
| 26 | H-LP RH-LO | 15 | ไฟหน้าขวา (ไฟต่ำ) (รถยนต์ที่มีไฟต่ำแบบฮาโลเจน) |
| 27 | EFI-หลัก NO.1 | 30 | EFI NO.2, EFI NO.3, ตัวจับ A/F |
| 28 | ฉลาด | 5 | ไม่มีวงจร |
| 29 | ETCS | ดิกซ์ | ระบบควบคุมคันเร่งไฟฟ้า |
| 30 | ลากจูง | 20 | ไม่มีวงจร |
| 31 | EFI NO.1 | 7,5 | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ ระบบเกียร์ควบคุมด้วยระบบอิเล็กทรอนิกส์ |
| 32 | เอ เอฟ | 20 | เซ็นเซอร์ A / F |
| 33 | AM2 | 7,5 | ระบบกุญแจอัจฉริยะ |
| 34 | วิทยุ-B | 20 | ระบบเครื่องเสียง ระบบนำทาง |
| 35 | โดม | 7,5 | ไฟโต๊ะเครื่องแป้ง, ไฟส่วนบุคคล / ภายใน, ไฟท้ายรถ, ไฟมารยาทที่ประตู, ระบบไฟส่องสว่าง |
| 36 | ECU-B เบอร์ 1 | ดิกซ์ | ระบบสื่อสารมัลติเพล็กซ์, ระบบกุญแจอัจฉริยะ, มาตรวัดและเมตร, ระบบสตาร์ท, เซ็นเซอร์พวงมาลัย, ระบบปรับอากาศ, กระจกมองข้าง, เบาะไฟฟ้าคู่หน้า |
