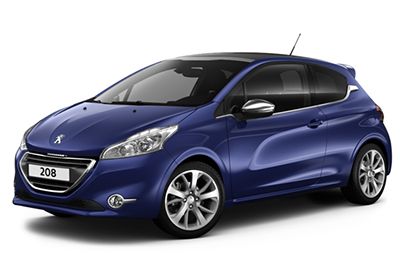

รถเมืองเปอโยต์ 208 (รุ่นแรก) ผลิตจากปี 2555 ถึง 2562 ในบทความนี้คุณจะพบไดอะแกรมของกล่องฟิวส์ของ เปอโยต์ 208 (2012, 2013, 2014, 2015, 2016, 2017 และ 2018) รับข้อมูล เกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
การจัดเรียงฟิวส์ Peugeot 208 2012-2019
ฟิวส์ของที่จุดบุหรี่ (ซ็อกเก็ต) ของเปอโยต์ 208 คือฟิวส์ F16 ของกล่องฟิวส์ n ° 1 บนแผงหน้าปัด
กล่องฟิวส์แดชบอร์ด
รถพวงมาลัยซ้าย:
กล่องฟิวส์ 1 อยู่ที่แผงหน้าปัดด้านล่าง (ด้านซ้าย)
คลายคลิปที่ฝาครอบโดยดึงที่ด้านบนขวา จากนั้นทางด้านซ้าย ให้ปลดฝาครอบออกจนสุดแล้วพลิกกลับด้าน
กล่องฟิวส์ 2 อยู่ด้านหลังกล่องถุงมือ
รถพวงมาลัยขวา:
กล่องฟิวส์ 1 อยู่ในกล่องถุงมือ
เปิดฝาครอบช่องเก็บของ ถอดฝาครอบกล่องฟิวส์ออกโดยดึงที่ด้านบนขวา ปล่อยฝาครอบจนสุดแล้วพลิกกลับ
กล่องฟิวส์ 2 อยู่ที่แผงหน้าปัดด้านล่าง (ด้านขวา)
คลายคลิปที่ฝาครอบโดยดึงที่ด้านบนขวา จากนั้นทางด้านซ้าย ให้ปลดฝาครอบออกจนสุดแล้วพลิกกลับด้าน
โฆษณา vertisements
ห้องเครื่อง
วางไว้ในห้องเครื่องใกล้แบตเตอรี่ (ด้านซ้าย)
2554 2555 2556 2557
แผงหน้าปัด กล่องฟิวส์ 1
โฆษณา vertisements
การจัดสรรฟิวส์ในแผงหน้าปัด กล่องฟิวส์ 1 (2011-2014)
| น | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F02 | 5 อา | กระจกมองข้าง, ไฟหน้า, เต้ารับวินิจฉัย |
| F09 | 5 อา | เตือน. |
| F10 | 5 อา | หน่วยเทเลเมติกส์อิสระ ส่วนต่อประสานรถพ่วง |
| F11 | 5 อา | กระจกมองหลังแบบ Electrochromic ระบบทำความร้อนเสริม |
| F13 | 5 อา | แอมพลิฟายเออร์ Hi-Fi เรดาร์ถอยหลัง |
| F 16 | 15 อา | เต้ารับหน้า 12V. |
| F17 | 15 อา | ระบบเครื่องเสียง, ระบบเครื่องเสียง (อุปกรณ์เสริม) |
| F18 | 20 A | หน้าจอสัมผัส. |
| F23 | 5 อา | ไฟกล่องถุงมือ กระจกแต่งหน้า ไฟอ่านแผนที่ |
| F26 | 15 อา | แตรรถยนต์. |
| F27 | 15 อา | ปั๊มฉีดน้ำล้างกระจก. |
| F28 | 5 อา | ป้องกันการโจรกรรม. |
| F29 | 15 อา | คอมเพรสเซอร์เครื่องปรับอากาศ. |
| F30 | 15 อา | ที่ปัดน้ำฝนกระจกหลัง. |
โฆษณา vertisements
แผงหน้าปัด กล่องฟิวส์2
การจัดสรรฟิวส์ในแผงหน้าปัด กล่องฟิวส์2
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F01 | 40 A | หน้าต่างด้านหลังอุ่น |
| F02 | 10 A | กระจกมองข้างแบบอุ่น |
| F03 | 30 A | หน้าต่างด้านหน้าแบบสัมผัสเดียว |
| F04 | — | ไม่ได้ใช้. |
| F05 | 30 A | หน้าต่างด้านหลังแบบกดครั้งเดียว |
| F06 | 10 A | กระจกมองข้างพับ. |
| F07 | 10 A | กระจกมองข้างพับ. |
| F08 | — | ไม่ได้ใช้. |
| F09 | 15 อา | เบาะนั่งคู่หน้าแบบอุ่น (ยกเว้น RHD) |
| F10 | 20 A | เครื่องขยายเสียงไฮไฟ |
| F11 | — | ไม่ได้ใช้. |
| F12 | — | ไม่ได้ใช้. |
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง (2554-2557)
| น | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F 16 | 15 อา | ไฟตัดหมอกหน้า. |
| F18 | 10 A | ไฟหลักขวา. |
| F19 | 10 A | ไฟหลักด้านซ้าย |
| F25 | 30 A | รีเลย์ล้างไฟหน้า (อุปกรณ์เสริม) |
| F29 | 40 A | มอเตอร์ปัดน้ำฝนด้านหน้า. |
| F30 | 80 A | ปลั๊กอุ่น (ดีเซล) |
2015
โฆษณา vertisements
แผงหน้าปัด กล่องฟิวส์ 1
การจัดสรรฟิวส์ในแผงหน้าปัด กล่องฟิวส์ 1 (2015)
| น | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F2 | 5 อา | กระจกมองข้าง, ไฟหน้า, เต้ารับวินิจฉัย |
| F9 | 5 อา | เตือน. |
| F10 | 5 อา | หน่วยเทเลเมติกส์อิสระ ส่วนต่อประสานรถพ่วง |
| F11 | 5 อา | กระจกมองหลังแบบ Electrochromic ระบบทำความร้อนเสริม |
| F13 | 5 อา | แอมพลิฟายเออร์ Hi-Fi เรดาร์ถอยหลัง |
| F 16 | 15 อา | เต้ารับหน้า 12V. |
| F17 | 15 อา | ระบบเครื่องเสียง, ระบบเครื่องเสียง (อุปกรณ์เสริม) |
| F18 | 20 A | หน้าจอสัมผัส. |
| F23 | 5 อา | กระจกแต่งตัว ไฟอ่านแผนที่. |
| F26 | 15 อา | แตรรถยนต์. |
| F27 | 15 อา | ปั๊มฉีดน้ำล้างกระจก. |
| F28 | 5 อา | ป้องกันการโจรกรรม. |
| F29 | 15 อา | คอมเพรสเซอร์เครื่องปรับอากาศ. |
| F30 | 15 อา | ที่ปัดน้ำฝนกระจกหลัง. |
โฆษณา vertisements
แผงหน้าปัด กล่องฟิวส์2
การจัดสรรฟิวส์ในแผงหน้าปัด กล่องฟิวส์2
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F01 | 40 A | หน้าต่างด้านหลังอุ่น |
| F02 | 10 A | กระจกมองข้างแบบอุ่น |
| F03 | 30 A | หน้าต่างด้านหน้าแบบสัมผัสเดียว |
| F04 | — | ไม่ได้ใช้. |
| F05 | 30 A | หน้าต่างด้านหลังแบบกดครั้งเดียว |
| F06 | 10 A | กระจกมองข้างพับ. |
| F07 | 10 A | กระจกมองข้างพับ. |
| F08 | — | ไม่ได้ใช้. |
| F09 | 15 อา | เบาะนั่งคู่หน้าแบบอุ่น (ยกเว้น RHD) |
| F10 | 20 A | เครื่องขยายเสียงไฮไฟ |
| F11 | — | ไม่ได้ใช้. |
| F12 | — | ไม่ได้ใช้. |
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง (2015)
| น | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F 16 | 15 อา | ไฟตัดหมอกหน้า. |
| F18 | 10 A | ไฟหลักขวา. |
| F19 | 10 A | ไฟหลักด้านซ้าย |
| F25 | 30 A | รีเลย์ล้างไฟหน้า (อุปกรณ์เสริม) |
| F29 | 40 A | มอเตอร์ปัดน้ำฝนด้านหน้า. |
2017, 2018
แผงหน้าปัด กล่องฟิวส์ 1
โฆษณา vertisements
การจัดสรรฟิวส์ในแผงหน้าปัด กล่องฟิวส์ 1 (2017, 2018)
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F1 (แอลพีจี) | 10 A | 2017: จุดระเบิด + (บวก). |
| F2 | 5 อา | กระจกมองข้าง, ไฟหน้า, เต้ารับวินิจฉัย |
| F9 | 5 อา | เตือน. |
| F10 | 5 อา | หน่วยเทเลเมติกส์อิสระ หน่วยเชื่อมต่อรถพ่วง |
| F11 | 5 อา | กระจกมองหลังภายในแบบ Electrochromic ระบบทำความร้อนเสริม |
| F13 | 5 อา | แอมพลิฟายเออร์ Hi-Fi, เรดาร์ถอยหลัง |
| F 16 | 15 อา | เต้ารับหน้า 12V. |
| F17 | 15 อา | ระบบเครื่องเสียง ระบบเสียงหลังการขาย |
| F18 | 20 A | หน้าจอสัมผัส. |
| F23 | 5 อา | กระจกแต่งตัว ไฟอ่านแผนที่. |
| F26 | 15 อา | แตรรถยนต์. |
| F27 | 15 อา | ปั๊มฉีดน้ำล้างกระจก. |
| F28 | 5 อา | ป้องกันการโจรกรรม. |
| F29 | 15 อา | คอมเพรสเซอร์เครื่องปรับอากาศ. |
| F30 | 15 อา | ที่ปัดน้ำฝนกระจกหลัง. |
โฆษณา vertisements
แผงหน้าปัด กล่องฟิวส์2
การจัดสรรฟิวส์ในแผงหน้าปัด กล่องฟิวส์2
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F01 | 40 A | หน้าต่างด้านหลังอุ่น |
| F02 | 10 A | กระจกมองข้างแบบอุ่น |
| F03 | 30 A | หน้าต่างด้านหน้าแบบสัมผัสเดียว |
| F04 | — | ไม่ได้ใช้. |
| F05 | 30 A | หน้าต่างด้านหลังแบบกดครั้งเดียว |
| F06 | 10 A | กระจกมองข้างพับ. |
| F07 | 10 A | กระจกมองข้างพับ. |
| F08 | — | ไม่ได้ใช้. |
| F09 | 15 อา | เบาะนั่งคู่หน้าแบบอุ่น (ยกเว้น RHD) |
| F10 | 20 A | เครื่องขยายเสียงไฮไฟ |
| F11 | — | ไม่ได้ใช้. |
| F12 | — | ไม่ได้ใช้. |
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง (2017, 2018)
| № | สัญกรณ์ | ฟังก์ชั่น |
|---|---|---|
| F 16 | 15 อา | ไฟตัดหมอกหน้า. |
| F18 | 10 A | ไฟหลักขวา. |
| F19 | 10 A | ไฟหลักด้านซ้าย |
| F25 | 30 A | รีเลย์ล้างไฟหน้า (หลังการขาย) |
| F26 (แอลพีจี) | 20 A | 2017: แบตเตอรี่ + (บวก) |
| F29 | 40 A | มอเตอร์ปัดน้ำฝนด้านหน้า. |
