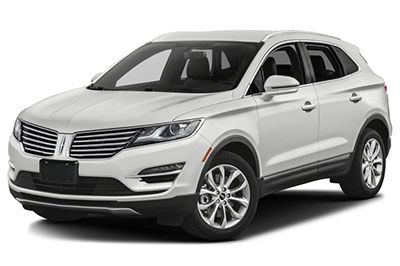

ครอสโอเวอร์ขนาดกะทัดรัดระดับพรีเมียมของ Lincoln MKC ผลิตจากปี 2015 ถึง 2019 ในบทความนี้ คุณจะได้พบกับแผนผังของกล่องฟิวส์ Lincoln MKC 2015, 2016, 2017, 2018 และ 2019 ข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ที่ด้านในรถ และหาข้อมูลเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
เค้าโครงฟิวส์ลินคอล์น MKC 2015-2019
ฟิวส์สำหรับที่จุดบุหรี่ (ปลั๊กไฟ) ของ Lincoln MKC คือฟิวส์ F12 (2015-2017: ซ็อกเก็ตเสริม — แดชบอร์ด), F15 ( ซ็อกเก็ต เสริม — ภายในคอนโซลที่พื้น), F16 (ปลั๊กไฟเสริม — ด้านหลังของพื้น คอนโซล), F18 (ปลั๊กไฟเสริม — พื้นที่เก็บสัมภาระ) และ F19 (ปลั๊กไฟอินเวอร์เตอร์) ในกล่องฟิวส์ด้านหลัง
ตำแหน่งกล่องฟิวส์
ห้องโดยสาร
แผงฟิวส์อยู่ด้านหลังด้านล่างสุดของช่องเก็บของหน้ารถ (ถอดด้านล่างของช่องเก็บของหน้ารถ)
ห้องเครื่อง
กล่องจ่ายไฟอยู่ในห้องเครื่อง (ด้านซ้าย)
กล่อง
ก่อนฟิวส์กล่อง Pre-ฟิวส์อยู่ในห้องเครื่องที่แนบมากับขั้วบวกของแบตเตอรี่ กล่องนี้มีฟิวส์กระแสสูงหลายตัว หากคุณต้องการเปลี่ยนฟิวส์กระแสสูงเหล่านี้ โปรดติดต่อตัวแทนจำหน่ายที่ได้รับอนุญาต
กล่องฟิวส์โหลดด้านหลัง
แผงติดตั้งอยู่ในพื้นที่เก็บสัมภาระด้านผู้โดยสาร เปิดฝาครอบแผงฟิวส์เพื่อเข้าถึงฟิวส์
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2015, 2016
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2015, 2016)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 10 A | ไฟส่องสว่าง (สภาพแวดล้อม, กล่องเก็บของ, โต๊ะเครื่องแป้ง, โดม, สินค้า) |
| 2 | 7,5 A | ที่นั่งเมมโมรี่ |
| 3 | 20A | ปลดล็อคประตูด้านคนขับ |
| 4 | 5A | ไม่ได้ใช้ (สำรอง). |
| 5 | 20A | เครื่องขยายเสียงซับวูฟเฟอร์ THX เครื่องขยายเสียง |
| 6 | 10A | ไม่ได้ใช้ (สำรอง). |
| 7 | 10A | ไม่ได้ใช้ (สำรอง). |
| 8 | 10A | ไม่ได้ใช้ (สำรอง). |
| 9 | 10A | ไม่ได้ใช้ (สำรอง). |
| ดิกซ์ | 5A | คีย์บอร์ด. ตรรกะของประตูท้ายไฟฟ้า |
| 11 | 5A | ไม่ได้ใช้ (สำรอง). |
| 12 | 7.5A | การควบคุมสภาพอากาศ การควบคุมการเปลี่ยนเกียร์ ปุ่มกดจุดระเบิด. |
| 13 | 7.5A | กลุ่ม. ลอจิกของโมดูลดาต้าลิงค์ ตรรกะของโมดูลคอพวงมาลัย |
| 14 | 10A | ไม่ได้ใช้ (สำรอง). |
| 15 | 10A | โมดูลลิงค์ข้อมูล |
| 16 | 15 อา | ไม่ได้ใช้ (สำรอง). |
| 17 | 5A | โมดูลหนังสือเดินทางสำหรับโทรศัพท์มือถือ |
| 18 | 5A | ไม่ได้ใช้ (สำรอง). |
| 19 | 7.5A | ไม่ได้ใช้ (สำรอง). |
| 20 | 7.5A | ไม่ได้ใช้ (สำรอง). |
| 21 | 5A | ความชื้นและอุณหภูมิในรถ |
| 22 | 5A | เซ็นเซอร์การจำแนกประเภทผู้ครอบครอง |
| 23 | 10 A | อุปกรณ์เสริมที่ล่าช้า (สวิตช์กระจกคนขับ, ลอจิกซันรูฟ, ลอจิกอินเวอร์เตอร์) |
| 24 | 20A | เซ็นทรัลล็อคและปลดล็อค |
| 25 | 30A | ประตูด้านคนขับ (หน้าต่าง, กระจก) |
| 26 | 30A | ประตูผู้โดยสารด้านหน้า (หน้าต่าง, กระจก) |
| 27 | 30A | ซันรูฟ |
| 28 | 20A | THX เครื่องขยายเสียง |
| 29 | 30A | ประตูด้านหลังด้านคนขับ (หน้าต่าง) |
| 30 | 30A | ประตูผู้โดยสารด้านหลัง (หน้าต่าง) |
| 31 | 15A | ไม่ได้ใช้ (สำรอง). |
| 32 | 10 A | แสดง. จีพีเอส. เครื่องรับคลื่นความถี่วิทยุ คำสั่งเสียง |
| 33 | 20A | การควบคุมวิทยุและเสียงรบกวน |
| 34 | 30A | เริ่ม / สตาร์ทบัส (ฟิวส์ # 19,20, 21, 22,35,36,37, เบรกเกอร์) |
| 35 | 5A | โมดูลควบคุมความเครียด |
| 36 | 15 อา | กระจกมองหลังปรับลดแสงอัตโนมัติ ระบบกันสะเทือนแบบแดมเปอร์ควบคุมอย่างต่อเนื่อง โมดูลระบบรักษาช่องทางเดินรถ โมดูลที่นั่งด้านหลังแบบอุ่น |
| 37 | 20A | รีเลย์ขับเคลื่อนสี่ล้อ. พวงมาลัยอุ่น |
| 38 | 30A | ไม่ได้ใช้ (สำรอง). |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2015, 2016)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F7 | 50 A | โมดูลระบบเบรกป้องกันล้อล็อก |
| F8 | 30A | โมดูลระบบเบรกป้องกันล้อล็อก |
| F9 | 20 A | รีเลย์ปั๊มเชื้อเพลิง |
| F10 | 40A | รีเลย์มอเตอร์โบลเวอร์ |
| F11 | 30A | เรียกใช้รีเลย์สตาร์ท |
| F12 | 40A | รีเลย์โมดูลควบคุมระบบส่งกำลัง |
| F13 | 30A | รีเลย์สตาร์ท. |
| F14 | 30A | ที่นั่งหน่วยความจำ |
| F15 | 30A | ที่ปัดน้ำฝนกระจกหน้าและรีเลย์เครื่องซักผ้า |
| F 16 | 25A | พัดลม. |
| F17 | 40A | พัดลมระบายความร้อน 1 (ไม่มีเทรลเลอร์) |
| F17 | 50A | พัดลมระบายความร้อน 1 (พร้อมเทรลเลอร์) |
| F18 | 40A | พัดลมระบายความร้อน 2 (ไม่มีเทรลเลอร์) |
| F18 | 50A | พัดลมระบายความร้อน 2 (พร้อมเทรลเลอร์) |
| F19 | 5A | การทำงานของโมดูลระบบเบรกป้องกันล้อล็อก / สตาร์ท |
| F20 | 20A | รีเลย์ฮอร์น. |
| F21 | 10A | สวิตช์เหยียบเบรค. |
| F22 | 25A | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| F23 | 5A | คอยล์รีเลย์สตาร์ท/สตาร์ท |
| F24 | 20A | โมดูลควบคุมช่วงการส่ง |
| F25 | 10 A | รีเลย์คลัตช์เครื่องปรับอากาศ |
| F26 | 5A | คอยล์รีเลย์โมดูลควบคุมระบบส่งกำลัง |
| F27 | 10 A | รีเลย์ปั๊มเครื่องซักผ้า. |
| F28 | 10 A | เซ็นเซอร์กระแสสลับ |
| F29 | 15 อา | เซ็นเซอร์วัดปริมาณน้ำฝน ที่ปัดน้ำฝนกระจกหลัง. คอยล์รีเลย์ปั๊มเครื่องซักผ้า |
| F30 | 20A | ไฟหน้าซ้าย. |
| F31 | 20A | ไฟหน้าขวา. |
| F32 | 15 อา | กำลังของรถยนต์ 1 (โมดูลควบคุมระบบส่งกำลัง) |
| F33 | 15 อา | กำลังของยานพาหนะ 2 (โซลินอยด์ช่องระบายอากาศของตลับหมึก, เซ็นเซอร์ออกซิเจนก๊าซไอเสียสากล, เวลาเพลาลูกเบี้ยวแปรผัน, เซ็นเซอร์ตรวจสอบตัวเร่งปฏิกิริยา, โซลินอยด์ล้างตลับหมึก) |
| F34 | 15 อา | กำลังของยานพาหนะ 3 (คอยล์รีเลย์ควบคุมคลัตช์ A / C, คอมเพรสเซอร์แอร์ / C แบบแปรผัน, คอยล์รีเลย์ควบคุมพัดลม, โซลินอยด์วาล์วบายพาสอากาศชาร์จเครื่องยนต์, ลิ้นย่างแบบแอคทีฟ) |
| F35 | 15 อา | กำลังของรถยนต์ 4 (คอยล์จุดระเบิด) |
| F36 | — | ไม่ได้ใช้. |
| F37 | — | ไม่ได้ใช้. |
| F38 | — | ไม่ได้ใช้. |
| F39 | 5A | ระบบส่งกำลัง ควบคุมการจุดระเบิด แรงเหวี่ยง — วิ่ง. |
| F40 | 10 A | เปิด/ปิดพวงมาลัยเพาเวอร์ไฟฟ้า |
| F41 | — | ไม่ได้ใช้. |
| F42 | 10A | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ ระบบข้อมูลจุดบอด. หน้าจอแสดงผล กล้องวิดีโอด้านหลัง |
| F43 | — | ไม่ได้ใช้. |
| F44 | 5A | คอยล์รีเลย์กระจกหลังแบบอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| F45 | 5A | การวิ่ง / การสตาร์ทโมดูลควบคุมช่วงการส่ง |
| F46 | 40A | รีเลย์กระจกหลังอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| F47 | — | ไม่ได้ใช้. |
| F48 | — | ไม่ได้ใช้. |
| เรอเล | วงจรสวิตชิ่ง | |
| R1 | — | เริ่มดำเนินการ |
| R2 | — | แตรรถยนต์. |
| R3 | — | ปั๊มน้ำมันเชื้อเพลิง. |
| R4 | — | ปั๊มฉีดน้ำล้างกระจกหลัง. |
| R5 | — | รีเลย์พัดลมระบายความร้อน 3 (พร้อมเทรลเลอร์) |
| R6 | — | ที่ปัดน้ำฝนกระจกหน้า. |
| R7 | — | พัดลมระบายความร้อน 1 รีเลย์ (ไม่มีเทรลเลอร์) พัดลมระบายความร้อนรีเลย์ 5 (พร้อมเทรลเลอร์) |
| R8 | — | ทางเข้า. |
| R9 | — | ไม่ได้ใช้. |
| R10 | — | พัดลมระบายความร้อนรีเลย์ 4 (พร้อมเทรลเลอร์) |
| R11 | — | คลัตช์ปรับอากาศ |
| R12 | — | รีเลย์พัดลมระบายความร้อน 1 (พร้อมเทรลเลอร์) รีเลย์พัดลมระบายความร้อน 3 (ไม่มีเทรลเลอร์) |
| R13 | — | รีเลย์พัดลมระบายความร้อน2. |
| R14 | — | โมดูลควบคุมระบบส่งกำลัง |
| R15 | — | หน้าต่างด้านหลังอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| R16 | — | มอเตอร์โบลเวอร์. |
โฆษณา โฆษณา
กล่องฟิวส์โหลดด้านหลัง
การกำหนดฟิวส์ในกล่องฟิวส์ด้านหลัง (2015, 2016)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F1 | — | ไม่ได้ใช้. |
| F2 | — | ไม่ได้ใช้. |
| F3 | 5A | โมดูลประตูท้ายแบบแฮนด์ฟรี |
| F4 | — | ไม่ได้ใช้. |
| F5 | — | ไม่ได้ใช้. |
| F6 | — | ไม่ได้ใช้. |
| F7 | 30A | เบาะนั่งด้านหลังแบบอุ่น |
| F8 | 30A | สลักขันไฟฟ้า. ประตูท้ายไฟฟ้า. |
| F9 | 20 A | อุ่นที่นั่งด้านหน้า |
| F10 | 40A | เทรลเลอร์. |
| F11 | 30A | ที่นั่งปรับอากาศ |
| F12 | 20 A | ปลั๊กไฟเสริม — แผงหน้าปัด |
| F13 | — | ไม่ได้ใช้. |
| F14 | 30 A | เบาะไฟฟ้า. |
| F15 | 20A | ปลั๊กไฟเสริม — ภายในคอนโซลที่พื้น |
| F 16 | 20A | ปลั๊กไฟเสริม — ด้านหลังของคอนโซลที่พื้น |
| F17 | — | ไม่ได้ใช้. |
| F18 | 20A | ปลั๊กไฟเสริม — พื้นที่โหลด |
| F19 | 40A | เต้าเสียบ UPS |
2017
โฆษณา โฆษณา
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2017)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 10 A | ไฟส่องสว่าง (สภาพแวดล้อม, กล่องเก็บของ, โต๊ะเครื่องแป้ง, โดม, สินค้า) |
| 2 | 7,5 A | ที่นั่งเมมโมรี่ |
| 3 | 20A | ปลดล็อคประตูด้านคนขับ |
| 4 | 5A | ไม่ได้ใช้ (สำรอง). |
| 5 | 20A | เครื่องขยายเสียงซับวูฟเฟอร์ THX เครื่องขยายเสียง |
| 6 | 10A | ไม่ได้ใช้ (สำรอง). |
| 7 | 10A | ไม่ได้ใช้ (สำรอง). |
| 8 | 10A | ไม่ได้ใช้ (สำรอง). |
| 9 | 10A | ไม่ได้ใช้ (สำรอง). |
| ดิกซ์ | 5A | คีย์บอร์ด. ตรรกะของประตูท้ายไฟฟ้า |
| 11 | 5A | ไม่ได้ใช้ (สำรอง). |
| 12 | 7.5A | การควบคุมสภาพอากาศ การควบคุมการเปลี่ยนเกียร์ ปุ่มกดจุดระเบิด. |
| 13 | 7.5A | กลุ่ม. ลอจิกของโมดูลดาต้าลิงค์ ตรรกะของโมดูลคอพวงมาลัย |
| 14 | 10A | ไม่ได้ใช้ (สำรอง). |
| 15 | 10A | โมดูลลิงค์ข้อมูล |
| 16 | 15 อา | ไม่ได้ใช้ (สำรอง). |
| 17 | 5A | โมดูลหนังสือเดินทางสำหรับโทรศัพท์มือถือ |
| 18 | 5A | ไม่ได้ใช้ (สำรอง). |
| 19 | 7.5A | ไม่ได้ใช้ (สำรอง). |
| 20 | 7.5A | ไม่ได้ใช้ (สำรอง). |
| 21 | 5A | ความชื้นและอุณหภูมิในรถ |
| 22 | 5A | เซ็นเซอร์การจำแนกประเภทผู้ครอบครอง |
| 23 | 10 A | อุปกรณ์เสริมที่ล่าช้า (สวิตช์กระจกคนขับ, ลอจิกซันรูฟ, ลอจิกอินเวอร์เตอร์) |
| 24 | 20A | เซ็นทรัลล็อคและปลดล็อค |
| 25 | 30A | ประตูด้านคนขับ (หน้าต่าง, กระจก) |
| 26 | 30A | ประตูผู้โดยสารด้านหน้า (หน้าต่าง, กระจก) |
| 27 | 30A | ซันรูฟ |
| 28 | 20A | THX เครื่องขยายเสียง |
| 29 | 30A | ประตูด้านหลังด้านคนขับ (หน้าต่าง) |
| 30 | 30A | ประตูผู้โดยสารด้านหลัง (หน้าต่าง) |
| 31 | 15A | ไม่ได้ใช้ (สำรอง). |
| 32 | 10 A | แสดง. จีพีเอส. เครื่องรับคลื่นความถี่วิทยุ คำสั่งเสียง |
| 33 | 20A | การควบคุมวิทยุและเสียงรบกวน |
| 34 | 30A | เริ่ม / สตาร์ทบัส (ฟิวส์ # 19,20, 21, 22,35,36,37, เบรกเกอร์) |
| 35 | 5A | โมดูลควบคุมความเครียด |
| 36 | 15 อา | กระจกมองหลังปรับลดแสงอัตโนมัติ ระบบกันสะเทือนแบบแดมเปอร์ควบคุมอย่างต่อเนื่อง โมดูลระบบรักษาช่องทางเดินรถ โมดูลที่นั่งด้านหลังแบบอุ่น |
| 37 | 20A | รีเลย์ขับเคลื่อนสี่ล้อ. พวงมาลัยอุ่น |
| 38 | 30A | ไม่ได้ใช้ (สำรอง). |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2017)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F7 | 50 A | โมดูลระบบเบรกป้องกันล้อล็อก |
| F8 | 30A | โมดูลระบบเบรกป้องกันล้อล็อก |
| F9 | 20 A | รีเลย์ปั๊มเชื้อเพลิง |
| F10 | 40A | รีเลย์มอเตอร์โบลเวอร์ |
| F11 | 30A | เรียกใช้รีเลย์สตาร์ท |
| F12 | 40A | รีเลย์โมดูลควบคุมระบบส่งกำลัง |
| F13 | 30A | รีเลย์สตาร์ท. |
| F14 | 30A | ที่นั่งหน่วยความจำ |
| F15 | 30A | ที่ปัดน้ำฝนกระจกหน้าและรีเลย์เครื่องซักผ้า |
| F 16 | 25A | พัดลม. |
| F17 | 40A | พัดลมระบายความร้อน 1 (600W) |
| F17 | 50A | พัดลมระบายความร้อน 1 (750W) |
| F18 | 40A | พัดลมระบายความร้อน 2 (600W) |
| F18 | 50A | พัดลมระบายความร้อน 2 (750W) |
| F19 | 5A | การทำงานของโมดูลระบบเบรกป้องกันล้อล็อก / สตาร์ท |
| F20 | 20A | รีเลย์ฮอร์น. |
| F21 | 10A | สวิตช์เหยียบเบรค. |
| F22 | 25A | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| F23 | 5A | คอยล์รีเลย์สตาร์ท/สตาร์ท |
| F24 | 20A | โมดูลควบคุมช่วงการส่ง |
| F25 | 10 A | รีเลย์คลัตช์เครื่องปรับอากาศ |
| F26 | 5A | คอยล์รีเลย์โมดูลควบคุมระบบส่งกำลัง |
| F27 | 10 A | รีเลย์ปั๊มเครื่องซักผ้า. |
| F28 | 10 A | เซ็นเซอร์กระแสสลับ |
| F29 | 15 อา | เซ็นเซอร์วัดปริมาณน้ำฝน ที่ปัดน้ำฝนกระจกหลัง. คอยล์รีเลย์ปั๊มเครื่องซักผ้า |
| F30 | 20A | ไฟหน้าซ้าย. |
| F31 | 20A | ไฟหน้าขวา. |
| F32 | 15 อา | กำลังของรถยนต์ 1 (โมดูลควบคุมระบบส่งกำลัง) |
| F33 | 15 อา | กำลังของยานพาหนะ 2 (โซลินอยด์ช่องระบายอากาศของตลับหมึก, เซ็นเซอร์ออกซิเจนก๊าซไอเสียสากล, เวลาเพลาลูกเบี้ยวแปรผัน, เซ็นเซอร์ตรวจสอบตัวเร่งปฏิกิริยา, โซลินอยด์ล้างตลับหมึก) |
| F34 | 15 อา | กำลังของยานพาหนะ 3 (คอยล์รีเลย์ควบคุมคลัตช์ A / C, คอมเพรสเซอร์แอร์ / C แบบแปรผัน, คอยล์รีเลย์ควบคุมพัดลม, โซลินอยด์วาล์วบายพาสอากาศชาร์จเครื่องยนต์, ลิ้นย่างแบบแอคทีฟ) |
| F35 | 15 อา | กำลังของรถยนต์ 4 (คอยล์จุดระเบิด) |
| F36 | — | ไม่ได้ใช้. |
| F37 | — | ไม่ได้ใช้. |
| F38 | 15 อา | เริ่ม / เริ่มต้นของโมดูลคุณภาพแรงดันไฟฟ้า (รถยนต์ที่ติดตั้งหยุด / เริ่ม) |
| F39 | 5A | ระบบส่งกำลัง ควบคุมการจุดระเบิด แรงเหวี่ยง — วิ่ง. |
| F40 | 10 A | เปิด/ปิดพวงมาลัยเพาเวอร์ไฟฟ้า |
| F41 | 10 A | การวิ่ง / การสตาร์ทโมดูลพลังงานเสริม |
| F42 | 10 A | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ ระบบข้อมูลจุดบอด. หน้าจอแสดงผล กล้องวิดีโอด้านหลัง (รถไม่มีระบบหยุด/สตาร์ท) |
| F43 | — | ไม่ได้ใช้. |
| F44 | 5A | คอยล์รีเลย์กระจกหลังแบบอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น เปิด/ปิดสำหรับปั๊มเกียร์อิเล็กทรอนิกส์ (รถยนต์ที่ติดตั้งระบบหยุด/สตาร์ท) |
| F45 | 5A | การวิ่ง / การสตาร์ทโมดูลควบคุมช่วงการส่ง |
| F46 | 40A | รีเลย์กระจกหลังอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| F47 | 30 A | การจ่ายไฟให้กับปั๊มส่งกำลังแบบอิเล็กทรอนิกส์ B + (รถยนต์ที่ติดตั้งระบบหยุด / สตาร์ท) |
| F48 | — | ไม่ได้ใช้. |
| เรอเล | วงจรสวิตชิ่ง | |
| R1 | — | เริ่มดำเนินการ |
| R2 | — | แตรรถยนต์. |
| R3 | — | ปั๊มน้ำมันเชื้อเพลิง. |
| R4 | — | ปั๊มฉีดน้ำล้างกระจกหลัง. |
| R5 | — | รีเลย์พัดลมระบายความร้อน 3 (750W) |
| R6 | — | ที่ปัดน้ำฝนกระจกหน้า. |
| R7 | — | พัดลมระบายความร้อน 1 รีเลย์ (600W) รีเลย์พัดลมระบายความร้อน 5 (750W) |
| R8 | — | ทางเข้า. |
| R9 | — | ไม่ได้ใช้. |
| R10 | — | รีเลย์พัดลมระบายความร้อน 4 (750W) |
| R11 | — | คลัตช์ปรับอากาศ |
| R12 | — | พัดลมระบายความร้อน 1 รีเลย์ (750W) รีเลย์พัดลมระบายความร้อน 3 (600W) |
| R13 | — | รีเลย์พัดลมระบายความร้อน2. |
| R14 | — | โมดูลควบคุมระบบส่งกำลัง |
| R15 | — | หน้าต่างด้านหลังอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| R16 | — | มอเตอร์โบลเวอร์. |
โฆษณา โฆษณา
กล่องฟิวส์โหลดด้านหลัง
การกำหนดฟิวส์ในกล่องฟิวส์ด้านหลัง (2017)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F1 | — | ไม่ได้ใช้. |
| F2 | — | ไม่ได้ใช้. |
| F3 | 5A | โมดูลประตูท้ายแบบแฮนด์ฟรี |
| F4 | — | ไม่ได้ใช้. |
| F5 | — | ไม่ได้ใช้. |
| F6 | — | ไม่ได้ใช้. |
| F7 | 30A | เบาะนั่งด้านหลังแบบอุ่น |
| F8 | 30A | สลักขันไฟฟ้า. ประตูท้ายไฟฟ้า. |
| F9 | 20 A | อุ่นที่นั่งด้านหน้า |
| F10 | 40A | เทรลเลอร์. |
| F11 | 30A | ที่นั่งปรับอากาศ |
| F12 | 20 A | ปลั๊กไฟเสริม — แผงหน้าปัด |
| F13 | — | ไม่ได้ใช้. |
| F14 | 30 A | เบาะไฟฟ้า. |
| F15 | 20A | ปลั๊กไฟเสริม — ภายในคอนโซลที่พื้น |
| F 16 | 20A | ปลั๊กไฟเสริม — ด้านหลังของคอนโซลที่พื้น |
| F17 | — | ไม่ได้ใช้. |
| F18 | 20A | ปลั๊กไฟเสริม — พื้นที่โหลด |
| F19 | 40A | เต้าเสียบ UPS |
| R1 | ไม่ได้ใช้. |
2018
โฆษณา โฆษณา
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2018)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | — | ไม่ได้ใช้. |
| 2 | 7.5A | ที่นั่งเมมโมรี่ |
| 3 | 20A | ปลดล็อคประตูด้านคนขับ |
| 4 | 5A | ไม่ได้ใช้ (สำรอง). |
| 5 | 20A | เครื่องขยายเสียงซับวูฟเฟอร์ THX เครื่องขยายเสียง |
| 6 | 10A | ไม่ได้ใช้ (สำรอง). |
| 7 | 10A | ไม่ได้ใช้ (สำรอง). |
| 8 | 10A | ไม่ได้ใช้ (สำรอง). |
| 9 | 10A | ไม่ได้ใช้ (สำรอง). |
| ดิกซ์ | 5A | คีย์บอร์ด. ตรรกะของประตูท้ายไฟฟ้า |
| 11 | 5A | ไม่ได้ใช้ (สำรอง). |
| 12 | 7,5 A | การควบคุมสภาพอากาศ การควบคุมการเปลี่ยนเกียร์ ปุ่มกดจุดระเบิด. |
| 13 | 7,5 A | กลุ่ม. ลอจิกของโมดูลดาต้าลิงค์ ตรรกะของโมดูลคอพวงมาลัย |
| 14 | 10A | Extended Power Module (ให้พลังงานสำหรับโมดูลควบคุม Restraint และระบบการจำแนกประเภทผู้ครอบครอง) |
| 15 | 10A | โมดูลลิงค์ข้อมูล |
| 16 | 15A | ไม่ได้ใช้ (สำรอง). |
| 17 | 5A | โมดูลหนังสือเดินทางสำหรับโทรศัพท์มือถือ |
| 18 | 5A | ไม่ได้ใช้ (สำรอง). |
| 19 | 7.5A | ไม่ได้ใช้ (สำรอง). |
| 20 | 7.5A | ไม่ได้ใช้ (สำรอง). |
| 21 | 5A | ความชื้นและอุณหภูมิในรถ |
| 22 | 5A | ไม่ได้ใช้ (สำรอง). |
| 23 | 10A | อุปกรณ์เสริมที่ล่าช้า (สวิตช์กระจกคนขับ, ลอจิกซันรูฟ, ลอจิกอินเวอร์เตอร์) |
| 24 | 20A | เซ็นทรัลล็อคและปลดล็อค |
| 25 | 30A | ประตูด้านคนขับ (หน้าต่าง, กระจก) |
| 26 | 30A | ประตูผู้โดยสารด้านหน้า (หน้าต่าง, กระจก) |
| 27 | 30A | ซันรูฟ |
| 28 | 20A | THX เครื่องขยายเสียง |
| 29 | 30A | ประตูด้านหลังด้านคนขับ (หน้าต่าง) |
| 30 | 30A | ประตูผู้โดยสารด้านหลัง (หน้าต่าง) |
| 31 | 15A | ไม่ได้ใช้ (สำรอง). |
| 32 | 10A | แสดง. จีพีเอส. เครื่องรับคลื่นความถี่วิทยุ คำสั่งเสียง |
| 33 | 20A | การควบคุมวิทยุและเสียงรบกวน |
| 34 | 30A | เริ่ม / สตาร์ทบัส (ฟิวส์ n ° 19, 20,21,22,35,36,37, เบรกเกอร์) |
| 35 | 5A | ไม่ได้ใช้ (สำรอง). |
| 36 | 15A | กระจกมองหลังปรับลดแสงอัตโนมัติ ระบบกันสะเทือนแบบแดมเปอร์ควบคุมอย่างต่อเนื่อง โมดูลระบบรักษาช่องทางเดินรถ โมดูลที่นั่งด้านหลังแบบอุ่น |
| 37 | 20A | รีเลย์ขับเคลื่อนสี่ล้อ. พวงมาลัยอุ่น |
| 38 | 30A | ไม่ได้ใช้ (สำรอง). |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2018)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F7 | 50 A | โมดูลระบบเบรกป้องกันล้อล็อก |
| F8 | 30A | โมดูลระบบเบรกป้องกันล้อล็อก |
| F9 | 20A | รีเลย์ปั๊มเชื้อเพลิง |
| F10 | 40A | รีเลย์มอเตอร์โบลเวอร์ |
| F11 | 30A | เรียกใช้รีเลย์สตาร์ท |
| F12 | 40A | รีเลย์โมดูลควบคุมระบบส่งกำลัง |
| F13 | 30A | รีเลย์สตาร์ท. |
| F14 | 30A | ที่นั่งหน่วยความจำ |
| F15 | 30A | ที่ปัดน้ำฝนกระจกหน้าและรีเลย์เครื่องซักผ้า |
| F 16 | 25A | พัดลม. |
| F17 | 40A | พัดลมระบายความร้อน 1 (600W) |
| F17 | 50A | พัดลมระบายความร้อน 1 (750W) |
| F18 | 40A | พัดลมระบายความร้อน 2 (600W) |
| F18 | 50A | พัดลมระบายความร้อน 2 (750W) |
| F19 | 5A | การทำงานของโมดูลระบบเบรกป้องกันล้อล็อก / สตาร์ท |
| F20 | 20A | รีเลย์ฮอร์น. |
| F21 | 10A | สวิตช์เหยียบเบรค. |
| F22 | 25A | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| F23 | 5A | คอยล์รีเลย์สตาร์ท/สตาร์ท |
| F24 | 20A | โมดูลควบคุมช่วงการส่ง |
| F25 | 10A | คลัตช์ปรับอากาศ |
| F26 | 5A | คอยล์รีเลย์โมดูลควบคุมระบบส่งกำลัง |
| F27 | 10A | รีเลย์ปั๊มเครื่องซักผ้า. |
| F28 | 10A | เซ็นเซอร์กระแสสลับ |
| F29 | 15A | เซ็นเซอร์วัดปริมาณน้ำฝน ที่ปัดน้ำฝนกระจกหลัง. รีเลย์คอยล์ปั๊มฉีดน้ำกระจกหลัง. |
| F30 | 20A | ไฟหน้าซ้าย. |
| F31 | 20A | ไฟหน้าขวา. |
| F32 | 15A | กำลังของรถยนต์ 1 (โมดูลควบคุมระบบส่งกำลัง) |
| F33 | 15A | กำลังของยานพาหนะ 2 (โซลินอยด์ช่องระบายอากาศของตลับหมึก, เซ็นเซอร์ออกซิเจนก๊าซไอเสียสากล, เวลาเพลาลูกเบี้ยวแปรผัน, เซ็นเซอร์ตรวจสอบตัวเร่งปฏิกิริยา, โซลินอยด์ล้างตลับหมึก) |
| F34 | 15A | กำลังของยานพาหนะ 3 (คอยล์รีเลย์ควบคุมคลัตช์ A / C, คอมเพรสเซอร์แอร์ / C แบบแปรผัน, คอยล์รีเลย์ควบคุมพัดลม, โซลินอยด์วาล์วบายพาสอากาศชาร์จเครื่องยนต์, ลิ้นย่างแบบแอคทีฟ) |
| F35 | 15A | กำลังของรถยนต์ 4 (คอยล์จุดระเบิด) |
| F36 | — | ไม่ได้ใช้. |
| F37 | — | ไม่ได้ใช้. |
| F38 | 15A | เริ่ม / เริ่มต้นของโมดูลคุณภาพแรงดันไฟฟ้า (รถยนต์ที่ติดตั้งหยุด / เริ่ม) |
| F39 | 5A | ระบบส่งกำลัง ควบคุมการจุดระเบิด แรงเหวี่ยง — วิ่ง. |
| F40 | 10A | เปิด/ปิดพวงมาลัยเพาเวอร์ไฟฟ้า |
| F41 | 10A | การวิ่ง / การสตาร์ทโมดูลพลังงานเสริม |
| F42 | 10A | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ ระบบข้อมูลจุดบอด. หน้าจอแสดงผล กล้องวิดีโอด้านหลัง (รถยนต์ที่มีระบบหยุด/สตาร์ท) |
| F42 | — | ไม่ได้ใช้ (สำรอง). (รถไม่มีหยุด/สตาร์ท) |
| F43 | — | ไม่ได้ใช้. |
| F44 | 5A | คอยล์รีเลย์กระจกหลังแบบอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น เปิด/ปิดสำหรับปั๊มเกียร์อิเล็กทรอนิกส์ (รถยนต์ที่ติดตั้งระบบหยุด/สตาร์ท) |
| F45 | 5A | การวิ่ง / การสตาร์ทโมดูลควบคุมช่วงการส่ง |
| F46 | 40A | รีเลย์กระจกหลังอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| F47 | 30A | การจ่ายไฟให้กับปั๊มส่งกำลังแบบอิเล็กทรอนิกส์ B + (รถยนต์ที่ติดตั้งระบบหยุด / สตาร์ท) |
| F48 | — | ไม่ได้ใช้. |
| เรอเล | วงจรสวิตชิ่ง | |
| R1 | — | เริ่มดำเนินการ |
| R2 | — | แตรรถยนต์. |
| R3 | — | ปั๊มน้ำมันเชื้อเพลิง. |
| R4 | — | ปั๊มฉีดน้ำล้างกระจกหลัง. |
| R5 | — | รีเลย์พัดลมระบายความร้อน 3 (750W) อะไหล่ (600W) |
| R6 | — | ที่ปัดน้ำฝนกระจกหน้า. |
| R7 | — | พัดลมระบายความร้อน 1 รีเลย์ (600W) รีเลย์พัดลมระบายความร้อน 5 (750W) |
| R8 | — | ทางเข้า. |
| R9 | — | ไม่ได้ใช้. |
| R10 | — | รีเลย์พัดลมระบายความร้อน 4 (750W) อะไหล่ (600W) |
| R11 | — | คลัตช์ปรับอากาศ |
| R12 | — | พัดลมระบายความร้อน 1 รีเลย์ (750W) รีเลย์พัดลมระบายความร้อน 3 (600W) |
| R13 | — | รีเลย์พัดลมระบายความร้อน2. |
| R14 | — | โมดูลควบคุมระบบส่งกำลัง |
| R15 | — | หน้าต่างด้านหลังอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| R16 | — | มอเตอร์โบลเวอร์. |
โฆษณา โฆษณา
กล่องฟิวส์โหลดด้านหลัง
การกำหนดฟิวส์ในกล่องฟิวส์ด้านหลัง (2018)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F1 | — | ไม่ได้ใช้. |
| F2 | — | ไม่ได้ใช้. |
| F3 | 5A | ไม่ได้ใช้ (สำรอง). |
| F4 | — | ไม่ได้ใช้. |
| F5 | — | ไม่ได้ใช้. |
| F6 | — | ไม่ได้ใช้. |
| F7 | 30A | เบาะนั่งด้านหลังแบบอุ่น |
| F8 | 30A | สลักขันไฟฟ้า. ประตูท้ายไฟฟ้า. |
| F9 | 20A | อุ่นที่นั่งด้านหน้า |
| F10 | 40A | เทรลเลอร์. |
| F11 | 30A | ที่นั่งปรับอากาศ |
| F12 | 20A | ไม่ได้ใช้ (สำรอง). |
| F13 | — | ไม่ได้ใช้. |
| F14 | 30A | เบาะไฟฟ้า. |
| F15 | 20A | ปลั๊กไฟเสริม — ภายในคอนโซลที่พื้น |
| F 16 | 20A | ปลั๊กไฟเสริม — ด้านหลังของคอนโซลที่พื้น |
| F17 | — | ไม่ได้ใช้. |
| F18 | 20A | ปลั๊กไฟเสริม — พื้นที่โหลด |
| F19 | 40A | เต้าเสียบ UPS |
| R1 | — | ไม่ได้ใช้. |
2019
โฆษณา โฆษณา
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2019)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | 10 A | ประหยัดแบตเตอรี่หลอดไฟแบบออนดีมานด์ |
| 2 | 7,5 A | ที่นั่งเมมโมรี่ |
| 3 | 20A | ปลดล็อคประตูด้านคนขับ |
| 4 | 5A | ไม่ได้ใช้ (สำรอง). |
| 5 | 20A | เครื่องขยายเสียงซับวูฟเฟอร์ THX เครื่องขยายเสียง |
| 6 | 10A | ไม่ได้ใช้ (สำรอง). |
| 7 | 10A | ไม่ได้ใช้ (สำรอง). |
| 8 | 10A | ไม่ได้ใช้ (สำรอง). |
| 9 | 10A | ไม่ได้ใช้ (สำรอง). |
| ดิกซ์ | 5A | คีย์บอร์ด. ตรรกะของประตูท้ายไฟฟ้า |
| 11 | 5A | ไม่ได้ใช้ (สำรอง). |
| 12 | 7.5A | การควบคุมสภาพอากาศ การควบคุมการเปลี่ยนเกียร์ ปุ่มกดจุดระเบิด. |
| 13 | 7.5A | กลุ่ม. ลอจิกของโมดูลดาต้าลิงค์ ตรรกะของโมดูลคอพวงมาลัย |
| 14 | 10A | Extended Power Module (ให้พลังงานสำหรับโมดูลควบคุม Restraint และระบบการจำแนกประเภทผู้ครอบครอง) |
| 15 | 10A | โมดูลลิงค์ข้อมูล |
| 16 | 15A | ไม่ได้ใช้ (สำรอง). |
| 17 | 5A | โมดูลหนังสือเดินทางสำหรับโทรศัพท์มือถือ |
| 18 | 5A | ไม่ได้ใช้ (สำรอง). |
| 19 | 7,5 A | ไม่ได้ใช้ (สำรอง). |
| 20 | 7,5 A | ไม่ได้ใช้ (สำรอง). |
| 21 | 5A | ความชื้นและอุณหภูมิในรถ |
| 22 | 5A | ไม่ได้ใช้ (สำรอง). |
| 23 | 10A | อุปกรณ์เสริมที่ล่าช้า (สวิตช์กระจกคนขับ, ลอจิกซันรูฟ, ลอจิกอินเวอร์เตอร์) |
| 24 | 20A | เซ็นทรัลล็อคและปลดล็อค |
| 25 | 30A | ประตูด้านคนขับ (หน้าต่าง, กระจก) |
| 26 | 30A | ประตูผู้โดยสารด้านหน้า (หน้าต่าง, กระจก) |
| 27 | 30A | ซันรูฟ |
| 28 | 20A | THX เครื่องขยายเสียง |
| 29 | 30A | ประตูด้านหลังด้านคนขับ (หน้าต่าง) |
| 30 | 30A | ประตูผู้โดยสารด้านหลัง (หน้าต่าง) |
| 31 | 15A | ไม่ได้ใช้ (สำรอง). |
| 32 | 10A | แสดง. จีพีเอส. เครื่องรับคลื่นความถี่วิทยุ คำสั่งเสียง |
| 33 | 20A | การควบคุมวิทยุและเสียงรบกวน |
| 34 | 30A | เริ่ม / สตาร์ทบัส (ฟิวส์ # 19,20, 21, 22,35,36,37, เบรกเกอร์) |
| 35 | 5A | ไม่ได้ใช้ (สำรอง). |
| 36 | 15A | กระจกมองหลังปรับลดแสงอัตโนมัติ ระบบกันสะเทือนแบบแดมเปอร์ควบคุมอย่างต่อเนื่อง โมดูลระบบรักษาช่องทางเดินรถ โมดูลที่นั่งด้านหลังแบบอุ่น |
| 37 | 20A | รีเลย์ขับเคลื่อนสี่ล้อ. พวงมาลัยอุ่น |
| 38 | 30A | ไม่ได้ใช้ (สำรอง). |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2019)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F7 | 50A | โมดูลระบบเบรกป้องกันล้อล็อก |
| F8 | 30A | โมดูลระบบเบรกป้องกันล้อล็อก |
| F9 | 20A | รีเลย์ปั๊มเชื้อเพลิง |
| F10 | 40A | รีเลย์มอเตอร์โบลเวอร์ |
| F11 | 30A | เรียกใช้รีเลย์สตาร์ท |
| F12 | 40A | รีเลย์โมดูลควบคุมระบบส่งกำลัง |
| F13 | 30A | รีเลย์สตาร์ท. |
| F14 | 30A | ที่นั่งหน่วยความจำ |
| F15 | 30A | ที่ปัดน้ำฝนกระจกหน้าและรีเลย์เครื่องซักผ้า |
| F 16 | 25A | พัดลม. |
| F17 | 40A | พัดลมระบายความร้อน 1 (600W) |
| F17 | 50A | พัดลมระบายความร้อน 1 (750W) |
| F18 | 40A | พัดลมระบายความร้อน 2 (600W) |
| F18 | 50A | พัดลมระบายความร้อน 2 (750W) |
| F19 | 5A | การทำงานของโมดูลระบบเบรกป้องกันล้อล็อก / สตาร์ท |
| F20 | 7.5A | รีเลย์ฮอร์น. |
| F21 | 10A | สวิตช์เหยียบเบรค. |
| F22 | 25A | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| F23 | 5A | คอยล์รีเลย์สตาร์ท/สตาร์ท |
| F24 | 20A | โมดูลควบคุมช่วงการส่ง |
| F25 | 10A | คลัตช์ปรับอากาศ |
| F26 | 5A | คอยล์รีเลย์โมดูลควบคุมระบบส่งกำลัง |
| F27 | 10A | รีเลย์ปั๊มเครื่องซักผ้า. |
| F28 | 10A | เซ็นเซอร์กระแสสลับ |
| F29 | 15A | เซ็นเซอร์วัดปริมาณน้ำฝน ที่ปัดน้ำฝนกระจกหลัง. รีเลย์คอยล์ปั๊มฉีดน้ำกระจกหลัง. |
| F30 | — | ไม่ได้ใช้. |
| F31 | — | ไม่ได้ใช้. |
| F32 | 15A | กำลังของรถยนต์ 1 (โมดูลควบคุมระบบส่งกำลัง) |
| F33 | 15A | กำลังของยานพาหนะ 2 (โซลินอยด์ช่องระบายอากาศของตลับหมึก, เซ็นเซอร์ออกซิเจนก๊าซไอเสียสากล, เวลาเพลาลูกเบี้ยวแปรผัน, เซ็นเซอร์ตรวจสอบตัวเร่งปฏิกิริยา, โซลินอยด์ล้างตลับหมึก) |
| F34 | 15A | กำลังของยานพาหนะ 3 (คอยล์รีเลย์ควบคุมคลัตช์ A / C, คอมเพรสเซอร์แอร์ / C แบบแปรผัน, คอยล์รีเลย์ควบคุมพัดลม, โซลินอยด์วาล์วบายพาสอากาศชาร์จเครื่องยนต์, ลิ้นย่างแบบแอคทีฟ) |
| F35 | 15A | กำลังของรถยนต์ 4 (คอยล์จุดระเบิด) |
| F36 | — | ไม่ได้ใช้. |
| F37 | — | ไม่ได้ใช้. |
| F38 | 15A | เริ่ม / เริ่มต้นของโมดูลคุณภาพแรงดันไฟฟ้า (รถยนต์ที่ติดตั้งหยุด / เริ่ม) |
| F39 | 5A | ระบบส่งกำลัง ควบคุมการจุดระเบิด แรงเหวี่ยง — วิ่ง. |
| F40 | 10A | เปิด/ปิดพวงมาลัยเพาเวอร์ไฟฟ้า |
| F41 | 10A | การวิ่ง / การสตาร์ทโมดูลพลังงานเสริม |
| F42 | 10A | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ ระบบข้อมูลจุดบอด. หน้าจอแสดงผล กล้องวิดีโอด้านหลัง (รถยนต์ที่มีระบบหยุด/สตาร์ท) |
| F42 | — | ไม่ได้ใช้ (สำรอง). (รถไม่มีหยุด/สตาร์ท) |
| F43 | — | ไม่ได้ใช้. |
| F44 | 5A | คอยล์รีเลย์กระจกหลังแบบอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น เปิด/ปิดสำหรับปั๊มเกียร์อิเล็กทรอนิกส์ (รถยนต์ที่ติดตั้งระบบหยุด/สตาร์ท) |
| F45 | 5A | การวิ่ง / การสตาร์ทโมดูลควบคุมช่วงการส่ง |
| F46 | 40A | รีเลย์กระจกหลังอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| F47 | 30A | การจ่ายไฟให้กับปั๊มส่งกำลังแบบอิเล็กทรอนิกส์ B + (รถยนต์ที่ติดตั้งระบบหยุด / สตาร์ท) |
| F48 | — | ไม่ได้ใช้. |
| เรอเล | วงจรสวิตชิ่ง | |
| R1 | — | เริ่มดำเนินการ |
| R2 | — | แตรรถยนต์. |
| R3 | — | ปั๊มน้ำมันเชื้อเพลิง. |
| R4 | — | ปั๊มฉีดน้ำล้างกระจกหลัง. |
| R5 | — | รีเลย์พัดลมระบายความร้อน 3 (750W) อะไหล่ (600W) |
| R6 | — | ที่ปัดน้ำฝนกระจกหน้า. |
| R7 | — | พัดลมระบายความร้อน 1 รีเลย์ (600W) รีเลย์พัดลมระบายความร้อน 5 (750W) |
| R8 | — | ทางเข้า. |
| R9 | — | ไม่ได้ใช้. |
| R10 | — | รีเลย์พัดลมระบายความร้อน 4 (750W) อะไหล่ (600W) |
| R11 | — | คลัตช์ปรับอากาศ |
| R12 | — | พัดลมระบายความร้อน 1 รีเลย์ (750W) รีเลย์พัดลมระบายความร้อน 3 (600W) |
| R13 | — | รีเลย์พัดลมระบายความร้อน2. |
| R14 | — | โมดูลควบคุมระบบส่งกำลัง |
| R15 | — | หน้าต่างด้านหลังอุ่น ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| R16 | — | มอเตอร์โบลเวอร์. |
โฆษณา โฆษณา
กล่องฟิวส์โหลดด้านหลัง
การกำหนดฟิวส์ในกล่องฟิวส์ด้านหลัง (2019)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F1 | — | ไม่ได้ใช้. |
| F2 | — | ไม่ได้ใช้. |
| F3 | 5A | ประตูท้ายแบบแฮนด์ฟรี |
| F4 | — | ไม่ได้ใช้. |
| F5 | — | ไม่ได้ใช้. |
| F6 | — | ไม่ได้ใช้. |
| F7 | 30A | เบาะนั่งด้านหลังแบบอุ่น |
| F8 | 30A | สลักขันไฟฟ้า. ประตูท้ายไฟฟ้า. |
| F9 | 20A | อุ่นที่นั่งด้านหน้า |
| F10 | 40A | เทรลเลอร์. |
| F11 | 30A | ที่นั่งปรับอากาศ |
| F12 | 20A | ไม่ได้ใช้ (สำรอง). |
| F13 | — | ไม่ได้ใช้. |
| F14 | 30A | เบาะไฟฟ้า. |
| F15 | 20A | ปลั๊กไฟเสริม — ภายในคอนโซลที่พื้น |
| F 16 | 20A | ปลั๊กไฟเสริม — ด้านหลังของคอนโซลที่พื้น |
| F17 | — | ไม่ได้ใช้. |
| F18 | 20A | ปลั๊กไฟเสริม — พื้นที่โหลด |
| F19 | 40A | เต้าเสียบ UPS |
| R1 | ไม่ได้ใช้. |
