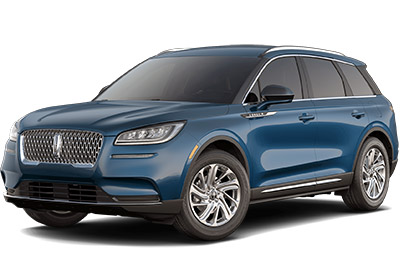

ลินคอล์น คอร์แซร์ พรีเมียม คอมแพค ครอสโอเวอร์ วางจำหน่ายตั้งแต่ปี 2020 จนถึงปัจจุบัน ในบทความนี้ คุณจะพบกับแผนผังของกล่องฟิวส์ Lincoln Corsair ปี 2020 ข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และข้อมูลเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
ฟิวส์เลย์เอาต์ Lincoln Corsair 2020-…
ฟิวส์ที่จุดบุหรี่ (ปลั๊กไฟ) ใน Lincoln Corsair เป็นฟิวส์ #70 ( ช่องจ่ายไฟ ด้านหลัง), #71 ( ปลั๊กไฟที่ คอนโซลด้านหลัง) ในกล่องฟิวส์ห้องเครื่อง
กล่องฟิวส์ภายใน
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์อยู่ในห้องโดยสารใต้ช่องเก็บของ
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในห้องโดยสาร (2020)
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 5A | ไม่ได้ใช้ |
| 2 | 5A | เบาะนั่งด้านหลังแบบอุ่น |
| 3 | 10A | คำเตือนคนเดินถนน |
| 4 | 10A | สวิตช์จุดระเบิด |
| 5 | 20A | ล็อค ปลดล็อค |
| 6 | 10A | ซันรูฟ DC Inverter |
| 7 | 30A | โมดูลประตูผู้โดยสาร |
| 8 | 5A | โมดูลควบคุมการช่วยจอด |
| 9 | 5A | โมดูลประมวลผลภาพ A กระจกไฟฟ้า |
| ดิกซ์ | 10A | โมดูลพลังงานเสริม |
| 11 | 5A | Hatchback โมดูลไฟฟ้ากระตุ้นการทำงานของโมดูลประตูท้ายแบบแฮนด์ฟรี ระบบควบคุมเทเลเมติกส์ |
| 12 | 5A | สวิตช์ปุ่มกดแบบไม่ใช้กุญแจ |
| 13 | 15A | ล็อคประตูด้านคนขับ |
| 14 | 30A | โมดูลประตูด้านคนขับ |
| 15 | 15A | โมดูลพลังงานเสริม |
| 16 | 15A | โมดูลไดนามิกของยานพาหนะ |
| 17 | 15A | โมดูลตัวรับส่งสัญญาณ SYNC ตัวรับ แผงควบคุมในตัว |
| 18 | 7.5A | สวิตช์เบาะไฟฟ้าด้านคนขับ สวิตช์เบาะไฟฟ้า ผู้โดยสาร โมดูลการชาร์จอุปกรณ์เสริมไร้สาย สวิตช์โหมดการขับที่เลือกได้ |
| 19 | 7.5A | ชุดสวิตช์ ไฟหน้า โมดูล ECU Telematics โมดูล บลูทูธพลังงานต่ำ |
| 20 | 10A | ไม่ได้ใช้ (สำรอง) |
| 21 | 7.5A | โมดูลควบคุมสภาพอากาศ E-shifter |
| 22 | 7.5A | ตราสาร คลัสเตอร์เกตเวย์โมดูล ควบคุมพวงมาลัยคอลัมน์โมดูล |
| 23 | 20A | หน่วยเสียง |
| 24 | 20A | Head-up display |
| 25 | 30A | ไม่ได้ใช้ (สำรอง) |
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในห้องเครื่อง (2020)
| № | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| 1 | — | ไม่ได้ใช้ |
| 2 | 30A | แสงไฟอุ่น |
| 3 | 10A | กระจกมองข้างแบบอุ่น |
| 4 | 50A | ปั๊มน้ำไฟฟ้า (ไฮบริด) |
| 5 | — | ไม่ได้ใช้ |
| 6 | — | ไม่ได้ใช้ |
| 7 | 40A | โมดูลควบคุมระบบขับเคลื่อน |
| 8 | — | ไม่ได้ใช้ |
| 9 | 30A | ปลดล็อคเบาะแถวสอง |
| ดิกซ์ | — | ไม่ได้ใช้ |
| 11 | 15A | โมดูลควบคุมระบบส่งกำลัง |
| 12 | 15A | โมดูลควบคุมระบบส่งกำลัง |
| 13 | 15A | โมดูลควบคุมระบบส่งกำลัง |
| 14 | 15A | โมดูลควบคุมระบบส่งกำลัง |
| 15 | — | ไม่ได้ใช้ |
| 16 | — | ไม่ได้ใช้ |
| 17 | 15A | ที่ปัดน้ำฝนแบบอุ่น |
| 18 | 10A | คลัตช์ปรับอากาศ |
| 19 | — | ไม่ได้ใช้ |
| 20 | 5A | ตัวแปลง DC / DC (ไฮบริด) |
| 21 | 10A | โมดูลควบคุมการชาร์จแบตเตอรี่ (ไฮบริด) |
| 22 | 5A | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 23 | 5A | วงแหวนไฟพอร์ตชาร์จ (ไฮบริด) |
| 24 | 5A | โมดูลควบคุมแบตเตอรี่อิเล็กทรอนิกส์ (ไฮบริด) |
| 25 | 25A | โมดูลไฟภายนอกเสริมแรงด้านซ้าย |
| 26 | 25A | โมดูลไฟส่องสว่างภายนอกเสริมด้านขวา |
| 27 | 5A | โมดูลควบคุมระบบส่งกำลัง (ไฮบริด) |
| 28 | 10A | โมดูลระบบเบรกป้องกันล้อล็อก |
| 29 | 10A | โมดูลควบคุมระบบส่งกำลัง |
| 30 | 10A | ระบบควบคุมเสถียรภาพทางอิเล็กทรอนิกส์ ปั้มน้ำมันเกียร์ |
| 31 | 5A | พวงมาลัยเพาเวอร์ไฟฟ้า |
| 32 | 30A | โมดูลควบคุมร่างกาย |
| 33 | 10A | กล้องช่วยจอดด้านหน้า กล้อง ถอยหลัง ระบบข้อมูลจุดบอด ตัวกระตุ้นการเปลี่ยน เกียร์ โมดูลควบคุม ความเร็วคงที่โมดูลประมวลผลภาพ B |
| 34 | 10A | ปรับระดับไฟหน้า |
| 35 | 15A | พวงมาลัยอุ่น |
| 36 | 10A | โมดูลควบคุมระบบส่งกำลัง (ไฮบริด) |
| 37 | 20A | แตรรถยนต์ |
| 38 | 40A | มอเตอร์โบลเวอร์ |
| 39 | — | ไม่ได้ใช้ |
| 40 | 10A | สวิตช์เปิด/ปิดเบรก |
| 41 | 20A | เครื่องขยายเสียง |
| 42 | 30A | เบาะคนขับปรับไฟฟ้า |
| 43 | 40A | วาล์วควบคุมเบรกป้องกันล้อล็อก |
| 44 | 40A | โมดูลลากจูง |
| 45 | 30A | เบาะนั่งผู้โดยสารปรับไฟฟ้า |
| 46 | 20A | ปั้ม น้ำมันเกียร์ อุณหภูมิน้ำมันเกียร์ |
| 47 | 20A | ที่นั่งอุ่น |
| 48 | 30A | ประตูท้ายไฟฟ้า |
| 49 | 60A | ปั๊มควบคุมเบรกป้องกันล้อล็อก |
| 50 | 60A | พัดลม |
| 51 | 30A | ซันรูฟ |
| 52 | 5A | พอร์ตชาร์จ USB — คอนโซลหลัง |
| 53 | 5A | พอร์ตชาร์จ USB — คอนโซลหลัง |
| 54 | 20A | โมดูลเบาะนั่งด้านหลังแบบอุ่น |
| 55 | 30A | สตาร์ทเตอร์ |
| 56 | 20A | เครื่องขยายเสียง |
| 57 | 10A | ตัวเชื่อมต่อดาต้าลิงค์ |
| 58 | 30A | โมดูลที่นั่งปรับอากาศ |
| 59 | 40A | โมดูลควบคุมร่างกาย |
| 60 | — | ไม่ได้ใช้ |
| 61 | — | ไม่ได้ใช้ |
| 62 | — | ไม่ได้ใช้ |
| 63 | — | ไม่ได้ใช้ |
| 64 | — | ไม่ได้ใช้ |
| 65 | — | ไม่ได้ใช้ |
| 66 | — | ไม่ได้ใช้ |
| 67 | — | ไม่ได้ใช้ |
| 68 | 5A | มวลอากาศ และ เซ็นเซอร์อุณหภูมิอากาศเข้า |
| 69 | 15A | หัวฉีดน้ำมันเชื้อเพลิงท่าเรือ |
| 70 | 20A | เต้ารับชาร์จด้านหลัง |
| 71 | 20A | ปลั๊กไฟคอนโซลหลัง |
| 72 | 20A | ที่ปัดน้ำฝนกระจกหลัง |
| 73 | — | ไม่ได้ใช้ |
| 74 | 30A | มอเตอร์ปัดน้ำฝน |
| 75 | 20A | ล็อคคอพวงมาลัย |
| 76 | — | ไม่ได้ใช้ |
| 77 | — | ไม่ได้ใช้ |
| 78 | 15A | ที่นั่งแบบมัลติคอนทัวร์ |
| 79 | 10A | ที่ล้างไฟหน้า |
| 80 | 20A | ปั๊มน้ำมันเชื้อเพลิง |
| 81 | 10A | ที่ฉีดน้ำล้างกระจกหลัง |
| 82 | 40A | อินเวอร์เตอร์ |
| 83 | — | ไม่ได้ใช้ |
| 84 | 40A | กล่องจ่ายไฟเสริม (ไฮบริด) |
| 85 | 5A | เซ็นเซอร์วัดปริมาณน้ำฝน |
| 86 | — | ไม่ได้ใช้ |
| 87 | — | ไม่ได้ใช้ |
| 88 | — | ไม่ได้ใช้ |
