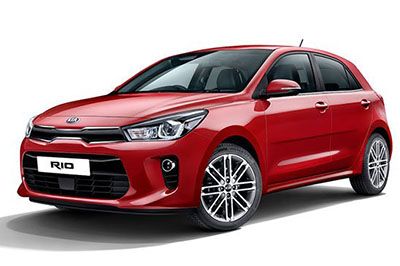

ในบทความนี้เราพิจารณา KIA Rio (YB) รุ่นที่สี่ซึ่งมีให้บริการตั้งแต่ปี 2018 จนถึงปัจจุบัน ที่นี่คุณจะพบไดอะแกรมกล่องฟิวส์ของ KIA Rio ปี 2018 และ 2019 ข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
รูปแบบฟิวส์ KIA Rio 2018-2019 …
ฟิวส์สำหรับที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ KIA Rio นั้นอยู่ในกล่องฟิวส์ที่แผงหน้าปัด (ดูฟิวส์ «POWER OUTLET» และ «C / LIGHTER»)
ตำแหน่งกล่องฟิวส์
แผงควบคุม
ห้องเครื่อง
ภายในฝาครอบแผงฟิวส์/รีเลย์ คุณจะพบฉลากที่อธิบายชื่อและความจุของฟิวส์/รีเลย์ คำอธิบายทั้งหมดของแผงฟิวส์ในคู่มือนี้อาจใช้ไม่ได้กับรถของคุณ
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2018, 2019
แผงควบคุม
การกำหนดฟิวส์บนแผงหน้าปัด (2018, 2019)
| ชื่อ | แอมแปร์ | วงจรป้องกัน |
|---|---|---|
| ล็อค | 20A | รีเลย์ปลดล็อคประตูท้าย, รีเลย์ล็อคประตู / ปลดล็อค, รีเลย์ปลดล็อคสองทาง |
| PLUG | 20A | ปลั๊ก |
| ความปลอดภัย P / หน้าต่าง | 25A | โมดูลกระจกไฟฟ้าความปลอดภัยของคนขับ |
| หลอดไฟหยุด | 15A | โมดูลสัญญาณหยุดอิเล็กทรอนิกส์ |
| T / ไฟสัญญาณ | 15A | BCM (โมดูลควบคุมร่างกาย), SLM (เข็มขัดนิรภัยและโมดูลไฟ) |
| C / LIGHTER | 20A | ไฟแช็ก |
| กระจกอุ่น | 10A | กระจกมองข้างปรับไฟฟ้าด้านคนขับ, กระจกมองข้างปรับไฟฟ้าผู้โดยสาร, ชุดควบคุมสภาพอากาศ, ECM (โมดูลควบคุมเครื่องยนต์) / PCM (โมดูลควบคุมระบบส่งกำลัง) |
| DRL2 | 10A | BCM (โมดูลควบคุมร่างกาย) |
| P / หน้าต่างขวา | 25A | สวิตช์หลักกระจกไฟฟ้า สวิตช์กระจกไฟฟ้าผู้โดยสาร |
| S / เครื่องทำความร้อน | 20A | โมดูลควบคุมเครื่องทำความร้อนเบาะนั่งด้านหน้า |
| JRD1 | 10A | — |
| เพื่อเริ่มต้น | 7.5A | ด้วยเครื่องทำให้เคลื่อนที่ไม่ได้: ECM (โมดูลควบคุมเครื่องยนต์) / PCM (โมดูลควบคุมระบบส่งกำลัง), แผงขั้วต่อห้องเครื่องยนต์ (รีเลย์สตาร์ท) โมดูลควบคุมสมาร์ทคีย์ที่ ไม่มีเครื่องทำให้เคลื่อนที่ไม่ได้: รีเลย์สัญญาณกันขโมย |
| ไฟท้ายขวา | 7.5A | ไฟหน้าที่ด้านขวาของมือจับ, ไฟหลังแบบรวม (OUT) ที่ด้านขวาของมือจับ, ไฟทะเบียนที่ด้านขวาของมือจับ, ไฟแบบรวมด้านหลัง (IN) ที่ด้านขวาของแฮนด์จับ, ไฟส่องสว่าง (+) |
| MODULE2 | 10A | หน่วย AEB (เบรกฉุกเฉินอัตโนมัติ), สวิตช์แผ่นกันกระแทก |
| TCU | 15A | แผงขั้วต่อห้องเครื่องยนต์ (สวิตช์ไฟถอยหลัง), คันเกียร์อัตโนมัติ, สวิตช์ช่วงเฟืองท้าย, สวิตช์ไฟเบรก |
| P / หน้าต่างซ้าย | 25A | สวิตช์หลักกระจกไฟฟ้า |
| อะไหล่ 1 | 25A | สำรอง |
| ไฟตัดหมอกหลัง | 10A | — |
| ทิศทางความร้อน | 15A | สปริงนาฬิกา |
| ด้านหลัง LH LH | 7.5A | ไฟหน้าที่ด้านซ้ายมือ, ไฟทะเบียนที่ด้านซ้ายของมือจับ, ไฟหลังแบบรวม (OUT) ที่ด้านซ้ายของแฮนด์จับ, ไฟแบบรวมด้านหลัง (IN) ที่มือจับด้านซ้าย, ไฟส่องช่องเก็บของ |
| MODULE3 | 7.5A | ชุดควบคุมระบบทำความร้อนเบาะนั่งด้านหน้า, ระบบเสียง, กระจกมองหลังแบบอิเล็กโทรโครมิก, ชุดควบคุมสภาพอากาศ, ระบบเสียง / วิดีโอและระบบนำทางหลัก, สปริงนาฬิกา, ไฟแสดงคันเกียร์อัตโนมัติ |
| หน้าท้อง | 7.5A | แผงขั้วต่อห้องเครื่องยนต์ (ขั้วต่อตรวจสอบอเนกประสงค์), โมดูล ESC (ระบบควบคุมเสถียรภาพทางอิเล็กทรอนิกส์) |
| สวิตช์เบรค | 10A | โมดูลควบคุมกุญแจอัจฉริยะ สวิตช์ไฟเบรก |
| อะไหล่ 4 | 15A | สำรอง |
| ไฟตัดหมอกหน้า | 15A | รีเลย์ไฟตัดหมอกหน้า |
| เอ/คอน1 | 7.5A | แผงขั้วต่อห้องเครื่อง (รีเลย์พัดลม), โมดูลควบคุมเครื่องปรับอากาศ |
| MODULE5 | 10A | แผงขั้วต่อห้องเครื่องยนต์ (รีเลย์ไฟหน้า, รีเลย์ไฟหน้าด้านหน้า), เซ็นเซอร์วัดปริมาณน้ำฝน, มอเตอร์ซันรูฟ, โมดูลควบคุมฮีทเตอร์ที่นั่งด้านหน้า, โมดูลกระจกไฟฟ้านิรภัยด้านคนขับ |
| MODULE7 | 10A | หน่วยระบบตรวจสอบแรงดันลมยาง (TPMS) |
| กล่อง ECU | 10A | ECM (โมดูลควบคุมเครื่องยนต์) / PCM (โมดูลควบคุมระบบส่งกำลัง), โมดูลทำให้เคลื่อนที่ไม่ได้, โมดูลควบคุมสมาร์ทคีย์ |
| ซันรูฟ | 15A | มอเตอร์ซันรูฟ |
| IMMO | 10A | โมดูลทำให้เคลื่อนที่ไม่ได้ |
| MODULE6 | 10A | กุญแจโซลินอยด์, สวิตซ์ที่แผงด้านหน้าตรงกลาง |
| อะไหล่2 | 10A | สำรอง |
| MODULE4 | 7.5A | SLM (เข็มขัดนิรภัยและโมดูลไฟ), BCM (โมดูลควบคุมร่างกาย), โมดูลควบคุมสมาร์ทคีย์ |
| อะไหล่ 5 | 10A | สำรอง |
| ถุงลมนิรภัย | 10A | ACU (ชุดควบคุมถุงลมนิรภัย), เซ็นเซอร์ตรวจจับผู้โดยสาร |
| MODULE 1 | 7.5A | BCM (โมดูลควบคุมร่างกาย), SLM (เข็มขัดนิรภัยและโมดูลไฟ), กุญแจล็อค |
| กุญแจอัจฉริยะ | 25A | โมดูลควบคุมสมาร์ทคีย์ |
| A/CON2 | 7.5A | — |
| ที่ปัดน้ำฝนกระจกหน้า RR | 15A | สวิตช์มัลติฟังก์ชั่น, มอเตอร์ปัดน้ำฝนด้านหลัง, รีเลย์ที่ปัดน้ำฝนด้านหลัง |
| ที่ปัดน้ำฝนด้านหน้า | 25A | สวิตช์มัลติฟังก์ชั่น, มอเตอร์ปัดน้ำฝนด้านหน้า, แผงขั้วต่อห้องเครื่องยนต์ (รีเลย์ที่ปัดน้ำฝนด้านล่าง) |
| CAC | 10A | รีเลย์ปลั๊กไฟ, BCM (โมดูลควบคุมร่างกาย), SLM (เข็มขัดนิรภัยและโมดูลไฟ), เสียง, ล็อคกุญแจ, AudioMdeo และระบบนำทางหลัก, ขั้วต่อการชาร์จ USB, สวิตช์กระจกมองข้างไฟฟ้า , โมดูลควบคุมสมาร์ทคีย์ |
| อะไหล่ 3 | 20A | สำรอง |
| A/SAC IND | 7.5A | แผงหน้าปัด |
| กลุ่ม | 7.5A | แผงหน้าปัด |
| MDPS | 7.5A | หน่วย MDPS (พวงมาลัยเพาเวอร์ช่วย) |
| เสียง | 20A | เครื่องเสียง เสียง / วิดีโอ และระบบนำทาง |
| ลพ.รูม | 10A | รีเลย์ไฟห้อง, ไฟในกล่องถุงมือ, โมดูลควบคุมสภาพอากาศ, SLM (เข็มขัดนิรภัยและโมดูลไฟ), BCM (โมดูลควบคุมร่างกาย), เซ็นเซอร์ภาพถ่ายและไฟอัตโนมัติ, หน่วย TPMS (ระบบตรวจสอบแรงดันลมยาง), แผงหน้าปัด, ตัวเชื่อมต่อดาต้าลิงค์, ไฟห้อง, ไฟท้ายรถ |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2018, 2019)
| ชื่อ | แอมแปร์ | วงจรป้องกัน |
|---|---|---|
| MDPS | 80A | หน่วย MDPS (พวงมาลัยเพาเวอร์ช่วย) |
| ALT | 150A | ฟิวส์ — ABS1, BAS2, พัดลม, ระบบทำความร้อนด้านหลัง |
| ด้านหลังอุ่น | 40A | แผงขั้วต่อแผงหน้าปัด (รีเลย์ไล่ฝ้าด้านหลัง) |
| ABS1 | 40A | โมดูล ESC (ระบบควบคุมเสถียรภาพทางอิเล็กทรอนิกส์) ขั้วต่อการควบคุมอเนกประสงค์ |
| ABS2 | 40A | โมดูล ESC (ระบบควบคุมเสถียรภาพทางอิเล็กทรอนิกส์) |
| พัดลม | 40A | รีเลย์โบลเวอร์ |
| ที่ปัดน้ำฝน | 10A | มอเตอร์ปัดน้ำฝนด้านหน้า, สวิตช์มัลติฟังก์ชั่น, รีเลย์ต่ำที่ปัดน้ำฝน |
| ECU4 | 15A | ECM (โมดูลควบคุมเครื่องยนต์) / PCM (โมดูลควบคุมระบบส่งกำลัง) |
| เซ็นเซอร์ | 10A | วาล์วควบคุมน้ำมัน # 1 / # 2, รีเลย์พัดลมระบายความร้อน 1/2, เซ็นเซอร์ออกซิเจน (บน), เซ็นเซอร์ออกซิเจน (ด้านล่าง), โซลินอยด์วาล์วไอดีแบบปรับได้, รีเลย์เครื่องปรับอากาศ, การควบคุมโซลินอยด์วาล์วล้าง, วาล์วปิดคาร์ทริดจ์ |
| ECU2 | 15A | ECM (โมดูลควบคุมเครื่องยนต์) / PCM (โมดูลควบคุมระบบส่งกำลัง) |
| ECU3 | 20A | ECM (โมดูลควบคุมเครื่องยนต์) / PCM (โมดูลควบคุมระบบส่งกำลัง) |
| ไฟหน้าขวา | 10A | ไฟหน้ามือจับขวา |
| PHARE LH | 10A | ไฟหน้ามือจับข้างซ้าย |
| คอยล์จุดระเบิด | 20A | คอยล์จุดระเบิด # 1 ~ # 4, คอนเดนเซอร์ |
| 5 อีคัส | 15A | ECM (โมดูลควบคุมเครื่องยนต์) / PCM (โมดูลควบคุมระบบส่งกำลัง), รีเลย์ปั๊มเชื้อเพลิง |
| หลอดไฟ B/UP | 10A | สวิตช์ไฟฉุกเฉิน |
| B+1 | 40A | แผงขั้วต่อแผงหน้าปัด (ฟิวส์ — DRL2, ไฟตัดหมอกหน้า, ไฟหยุด, MODULE6, ขั้วต่อสายไฟ (AUDIO, ROOM LAMP)) |
| B+2 | 50A | แผงขั้วต่อแผงหน้าปัด (ฟิวส์ — IMMO, SMART KEY, สวิตช์เบรค, P / WINDOW SAFETY, S / HEATER, SUNROOF, รีเลย์กระจกไฟฟ้า) |
| IG2 | 40A | สวิตช์จุดระเบิด, รีเลย์ IG2, รีเลย์สตาร์ท |
| พัดลม | 40A | รีเลย์พัดลมระบายความร้อน 1/2 |
| ECU1 | 30A | ฟิวส์ — ECU3, ECU4, รีเลย์หลัก |
| ไฟหน้า | 20A | รีเลย์ไฟหน้า |
| H / LAMP HI | 20A | Avec CANADA DRL : SLM (Seat Belt & Lighting Module) ou BCM (Body Control Module) Sans CANADA DRL : ไฟหน้า HI รีเลย์ |
| ปั๊มน้ำมันเชื้อเพลิง | 20A | รีเลย์ปั๊มเชื้อเพลิง |
| แตรรถยนต์ | 15A | รีเลย์ฮอร์น / สัญญาณกันขโมย รีเลย์ฮอร์น |
| เอ / คอน | 10A | รีเลย์เครื่องปรับอากาศ |
| มัธยมปลาย | 10A | เซ็นเซอร์แบตเตอรี่ |
| B+3 | 40A | แผงขั้วต่อแผงหน้าปัด (ฟิวส์ — LAMP T / SIGNAL, ล็อคประตู, รีเลย์ไฟท้าย) |
| IG1 | 40A | สวิตช์จุดระเบิด, รีเลย์ IG1, รีเลย์ ACC |
| PLUG | 40A | แผงขั้วต่อแผงหน้าปัด (รีเลย์ทางออก) |
มอบหมายงานรีเลย์ (2018, 2019)
| ชื่อ | เรียว |
|---|---|
| อาจารย์ใหญ่ | MINI |
| เพื่อเริ่มต้นขึ้น | ไมโคร |
| ปั๊มน้ำมันเชื้อเพลิง | ไมโคร |
| ที่ปัดน้ำฝน HI | ไมโคร |
| H / หลอด HI | ไมโคร |
| พัดลมระบายความร้อน2 | ไมโคร |
| B / ฮอร์น | ไมโคร |
| พัดลม | ไมโคร |
| พัดลมระบายความร้อน1 | ไมโคร |
| ที่ปัดน้ำฝน LO | ไมโคร |
| ไฟหน้า | ไมโคร |
| แตรรถยนต์ | ไมโคร |
| A / With | ไมโคร |
