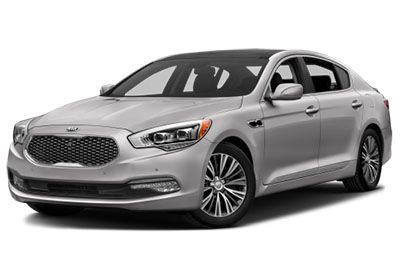

ในบทความนี้เราพิจารณา KIA K900 (KH) รุ่นแรกที่ผลิตตั้งแต่ปี 2556 ถึงปี 2561 ที่นี่คุณจะพบกับแผนผังของกล่องฟิวส์ของ KIA K900 ปี 2015, 2016, 2017 และ 2018 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ ภายในรถและค้นหาเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
รูปแบบฟิวส์ KIA K900 2013-2018
ฟิวส์สำหรับที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ KIA K900 นั้นอยู่ในกล่องฟิวส์ที่แผงหน้าปัด (ดูฟิวส์ «P / OUTLET FR» และ «P / OUTLET RR»)
ตำแหน่งกล่องฟิวส์
แผงควบคุม
ห้องเครื่อง
ด้านผู้โดยสาร
ด้านคนขับ
เงินต้นที่หลอมได้
กล่องฟิวส์ท้ายรถ
ภายในฝาครอบแผงฟิวส์/รีเลย์ คุณจะพบฉลากที่อธิบายชื่อและความจุของฟิวส์/รีเลย์ คำอธิบายทั้งหมดของแผงฟิวส์ในคู่มือนี้อาจใช้ไม่ได้กับรถของคุณ
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2015
แผงควบคุม
การกำหนดฟิวส์บนแผงหน้าปัด (2015)
| ชื่อ | แอมแปร์แรสต์ | วงจรป้องกัน |
|---|---|---|
| เสียง2 | 10A | หลัก A / V และหน่วยนำทาง TMU |
| MODULE 3 | 10A | โมดูลควบคุมสภาพอากาศ, กระจกไฟฟ้า, สวิตช์คอนโซลที่นั่งด้านหลัง, โมดูลควบคุมระบบสัมผัสคนขับ, โมดูลควบคุม CCS ด้านหลังซ้าย / ขวา, โมดูลควบคุม IMS ด้านคนขับ / ผู้โดยสาร, โมดูลที่นั่งไฟฟ้าคนขับ, โมดูลควบคุม, ฮีทเตอร์ที่นั่งด้านหลังซ้าย / ขวา, กล่องรวมสัญญาณอัจฉริยะด้านหลัง (โมดูลควบคุม IPS) |
| MODULE 2 | 10A | โมดูลเอียงพวงมาลัยและยืดไสลด์, โมดูลกล้อง LDWS, สวิตช์ป้องกันการกระแทก, สวิตช์ไฟเบรก, สวิตช์คอนโซล A / T, สวิตช์เบรกจอดรถไฟฟ้า, สวิตช์คอนโซล, เรดาร์ควบคุมอัจฉริยะของครูซ, Air Sus, TPMS, ไม่ใช่ |
| สำรอง | 10A | สำรอง |
| ที่ปัดน้ำฝน | 10A | เซ็นเซอร์วัดแสงและฝนอัตโนมัติ |
| MODULE 1 | 10A | BCM, สวิตช์หลักที่ฝากระโปรงหลัง, สวิตช์ที่แผงด้านล่าง |
| หน่วยความจำ2 | 10A | แตรภายนอก, ขั้วต่ออัจฉริยะสำหรับคนขับ, ขั้วต่ออัจฉริยะสำหรับผู้โดยสาร |
| DRV HEAT | 15A | โมดูลควบคุมนักบินสัมผัส โมดูล CCS นำร่อง |
| ผ่านความร้อน | 15A | โมดูล CCS ผู้โดยสาร |
| หน้าต่างซ้าย | 30A | โมดูลกระจกไฟฟ้าด้านหลังซ้าย, โมดูลกระจกไฟฟ้าด้านหลังซ้าย |
| การสนับสนุนศีรษะ | 15A | เซ็นเซอร์พนักพิงศีรษะแบบแอ็คทีฟ |
| BCM | 10A | BCM, สวิตช์มัลติฟังก์ชั่น, สวิตช์เบาะนั่งไฟฟ้าด้านคนขับ / ผู้โดยสาร, โมดูลประตูหลังซ้าย / ขวา |
| PEB2 | 15A | โมดูลเบรกจอดรถแบบไฟฟ้า |
| P / จับ | 15A | โมดูลเอียงพวงมาลัยและกล้องส่องทางไกล |
| B / ALARM | 10A | BCM |
| สารยับยั้ง 1 | 10A | ไม่มีตัวเปลี่ยน ATM แบบไฟฟ้า: สวิตช์โหมดสปอร์ต พร้อมตัวเปลี่ยนATM แบบไฟฟ้า: ตัวเปลี่ยน ATM แบบไฟฟ้า |
| P / PORTE DRV | 15A | กลอนประตูด้านคนขับ |
| ผ่าน P / ชัยชนะ | 20A | ไม่มี IMS: ชุดรีเลย์ที่นั่งผู้โดยสาร พร้อม IMS: โมดูลควบคุม IMS สำหรับผู้โดยสาร |
| P / ประตูหลังซ้าย | 15A | กลอนประตูหลังซ้าย |
| DRV P / ล้อม | 30A | วาล์วรองรับบั้นเอวด้านคนขับ, สวิตช์รองรับบั้นเอวด้านคนขับ, โมดูลเบาะนั่งไฟฟ้าด้านคนขับ |
| S / ROOF 2 | 10A | มอเตอร์ซันรูฟ |
| กุญแจอัจฉริยะ2 | 10A | บล็อกแกนโลหะ (PCB # 2) (รีเลย์ P / N), โมดูลควบคุมสมาร์ทคีย์ |
| S / หลังคา 1 | 20A | มอเตอร์ซันรูฟ |
| เพื่อเริ่มต้น | 10A | สวิตช์ปุ่มเปิด/ปิด |
| MODULE 5 | 10A | หน่วยมุมมองแบบพาโนรามา, ชุดคำแนะนำการจอดรถ, ส่วนหัว, แผงหน้าปัด, วาล์วรองรับเอวของคนขับ, สวิตช์คอนโซลที่นั่งด้านหลัง, โมดูลควบคุมฮีทเตอร์เบาะนั่งด้านหลังซ้าย / ขวา, โมดูลควบคุมการนวดด้านหลังซ้าย / ขวา, กล่องรวมสัญญาณอัจฉริยะด้านหลัง (โมดูลควบคุม IPS ) |
| กลุ่ม | 10A | แผงหน้าปัด, head-up display |
| กุญแจอัจฉริยะ 1 | 25A | โมดูลควบคุมสมาร์ทคีย์ |
| ไฟประตู | 10A | โมดูลประตูด้านคนขับ โมดูลประตูผู้โดยสาร |
| STR’G HTD | 15A | สปริงนาฬิกา |
| MODULE 6 | 10A | โมดูลควบคุมสมาร์ทคีย์ BCM |
| ถุง | 15A | เข็มขัดนิรภัยแบบดึงกลับด้านคนขับ, เข็มขัดนิรภัยแบบดึงกลับสำหรับผู้โดยสาร, โมดูลควบคุม SRS |
| A/SAC IND | 10A | แผงหน้าปัด |
| IGN 1 | 20A | E / R LH ฟิวส์และกล่องรีเลย์ (ฟิวส์: F20, F21, F23, F25, F26, F27) |
| หน่วยความจำ 1 | 10A | โมดูลควบคุม IMS ผู้โดยสาร, โมดูลประตูคนขับ / ผู้โดยสาร, สวิตช์เบาะนั่งไฟฟ้าด้านคนขับ / ผู้โดยสาร, โมดูลประตูด้านหลังซ้าย / ขวา, โมดูลลำตัวพลังงาน, แผงหน้าปัด, BCM, เซ็นเซอร์ความปลอดภัย, นาฬิกาอะนาล็อก, ชุดควบคุมสภาพอากาศ, จอแสดงผลบนกระจกหน้า |
| มัลติมีเดีย | 10A | คีย์บอร์ด, A/V และระบบนำทาง, จอภาพด้านหน้า, TMU |
| โคมไฟห้อง | 10A | ไฟส่องเท้าเบาะหลัง LH / RH, ไฟกระโปรงท้าย LH / RH, ไฟส่องเท้าคนขับ / ผู้โดยสาร, ไฟห้อง, ไฟคอนโซลเหนือศีรษะ, สวิตช์ไฟด้านหน้าซ้าย / ขวา, สวิตช์ไฟตู้, สวิตช์ไฟตู้ ขอบไฟกลาง, ไฟช่องเก็บของ |
| หน่วยความจำ 3 | 10A | เครื่องรับ RF |
| PEB 1 | 15A | โมดูลเบรกจอดรถแบบไฟฟ้า |
| สำรอง | 15A | สำรอง |
| IGN2 | 20A | E/R Fusible & Relais Box LH (หลอมได้ : F29, F30) |
| A / CON 1 | 10A | โมดูลควบคุมเครื่องปรับอากาศ, ไอออไนเซอร์, บล็อกแกนโลหะ (PCB # 2) (รีเลย์โบลเวอร์) |
| AFLS | 15A | โมดูลไฟหน้าแบบปรับได้, HEADLIGHT LH / RH |
| สำรอง | 10A | สำรอง |
| P / เอาท์พุท FR | 20A | ที่จุดบุหรี่ด้านหน้า |
| MODULE 4 | 10A | คันเกียร์ไฟฟ้า ATM, นาฬิกาอะนาล็อก, BCM, ชุดมุมมองแบบพาโนรามา, ไฟคอนโซลเหนือศีรษะ, ชุดคำแนะนำการจอดรถ |
| เสียง 1 | 10A | A / V หลักและหน่วยนำทาง, โมดูลจอภาพด้านหน้า / หลัง, ปุ่มกด, โมดูลควบคุมสมาร์ทคีย์, สวิตช์เสียงที่นั่งด้านหลัง, AMP, TMU |
| สำรอง | 10A | สำรอง |
| เอาต์พุต P / RR | 20A | P / OUTLET RR, เต้ารับหน้า |
ห้องเครื่อง (ด้านคนขับ)
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่องฝั่งคนขับ (2015)
| ชื่อ | แอมแปร์แรสต์ | วงจรป้องกัน |
|---|---|---|
| ไฟหยุด | 15A | โมดูลสัญญาณหยุดอิเล็กทรอนิกส์ |
| Frein SW | 10A | สวิตซ์ไฟเบรก โมดูลควบคุมสมาร์ทคีย์ |
| น้อย | 10A | ไม่ได้ใช้ |
| หัวฉีด 1 | 15A | กล่องไดรฟหัวฉีด |
| เอสเอ็มเค (IGN1) | 40A | กล่อง E/R Fusible & Relais LH (RLY.5) |
| หลบหนี 1 | 40A | โมดูลควบคุม ESC |
| ALT | 200A | E / R กล่องฟิวส์ & รีเลย์ LH (ฟิวส์: F9, F15, F16, F18, F19), เครื่องกำเนิดไฟฟ้ากระแสสลับ |
| คูลลิ่ง | 70 อา | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.6) |
| เอสเอ็มเค (IGN2) | 30A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.3) |
| หลบหนี2 | 40A | โมดูลควบคุม ESC |
| การวินิจฉัย | 25A | คอนเนคเตอร์ควบคุมอเนกประสงค์ |
| H / โคมไฟเครื่องซักผ้า | 25A | ไม่ได้ใช้ |
| แบตเตอรี่3 | 40A | กล่องรวมสัญญาณอัจฉริยะ (ฟิวส์: F5, F6, F8, F9, F10) |
| เอสเอ็มเค (ACC) | 40A | ฟิวส์ E/R และกล่องรีเลย์ LH (RLY.9) |
| TCU 1 | 10A | ECM, สวิตช์ช่วงเกียร์, เซ็นเซอร์และสวิตช์ตำแหน่งการส่งสัญญาณ |
| ESC 3 | 10A | เซ็นเซอร์มุมบังคับเลี้ยว, โมดูลควบคุม ESC |
| B/UP แลมเป 1 | 10A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.4) |
| ปั๊มสุญญากาศ 1 | 10A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.10), สวิตช์ปั๊มสุญญากาศ |
| ปั๊มสุญญากาศ2 | 20A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.10) |
| 1 ecu | 10A | กล่อง ECU |
| EHPS 1 | 10A | โมดูล EHPS |
| สารยับยั้ง2 | 10A | สวิตซ์คอนโซล A/T เกียร์ATM ไฟฟ้า |
| เครื่องซักผ้า | 15A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.8) |
| ที่ปัดน้ำฝน2 | 10A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.1) |
| B/UP แลมเป 2 | 10A | กล้องถอยหลังและไฟถอยหลัง, สวิตช์คอนโซล A/T, กระจกมองหลังไฟฟ้า, ยูนิตหลัก A/V และระบบนำทาง |
โฆษณา โฆษณา
ห้องเครื่อง (ด้านผู้โดยสาร)
การจัดสรรฟิวส์ในห้องเครื่องด้านผู้โดยสาร (2015)
| ชื่อ | แอมแปร์แรสต์ | วงจรป้องกัน |
|---|---|---|
| บล็อกแกนโลหะ (PCB # 1): | ||
| เซนเซอร์ 3 | 10A | กล่องพักสายอัจฉริยะด้านหลัง (รีเลย์ปั๊มเชื้อเพลิง) |
| ประตู P / PASS | 15A | กลอนประตูผู้โดยสาร |
| สำรอง | 15A | สำรอง |
| เครื่องไล่ฝ้า | 15A | บล็อกแกนโลหะ (PCB # 1) (รีเลย์ไล่ฝ้าด้านหน้า), คอยล์จุดระเบิด # 1-8 |
| คอยล์จุดระเบิด | 20A | คอยล์จุดระเบิด # 1-6, ตัวเก็บประจุ # 1, # 2 |
| แตรรถยนต์ | 15A | บล็อกแกนโลหะ (PCB # 1) (รีเลย์แตร) |
| เซนเซอร์2 | 10A | เซ็นเซอร์มวลอากาศ, เซ็นเซอร์ออกซิเจน # 1-4, กล่องฟิวส์และรีเลย์ E / R LH (RLY.6) |
| เซนเซอร์ 4 | 15A | เซ็นเซอร์ CMP # 1-4 |
| ที่ปัดน้ำฝน 3 | 30A | มอเตอร์ปัดน้ำฝน |
| 3 อีคัส | 30A | บล็อกแกนโลหะ (PCB # 1) (รีเลย์หลัก ECU) |
| ECS 2 | 40A | บล็อกแกนโลหะ (PCB # 1) (รีเลย์อากาศ ECS) |
| บล็อกแกนโลหะ (PCB # 2): | ||
| เซนเซอร์ 1 | 15A | โซลินอยด์วาล์วควบคุมการไล่อากาศ, ECM, โซลินอยด์วาล์วไอดีแบบปรับได้, วาล์วควบคุมน้ำมัน # 1 -4 |
| หัวฉีด2 | 15A | หัวฉีด # 1-6, หัวฉีด # 1-8 |
| สำรอง | 10A | สำรอง |
| สำรอง | 20A | สำรอง |
| สำรอง | 10A | สำรอง |
| เอ / คอน 2 | 10A | โมดูลควบคุมเครื่องปรับอากาศ |
| ล่องเรือ | 10A | เรดาร์ควบคุมความเร็วอัตโนมัติอัจฉริยะ |
| TCU 2 | 15A | MTC |
| 2 อีคัส | 10A | ECM |
| พัดลม | 40A | บล็อกแกนโลหะ (PCB) (โบลเวอร์รีเลย์) |
| เริ่ม 1 | 30A | กล่องฟิวส์รีเลย์ E / R LH (RLY.2) |
| ฟิวส์หลายตัว: | ||
| DRV เข็มขัดนิรภัยแบบนิรภัยล่วงหน้า | 40A | เข็มขัดนิรภัยแบบดึงกลับด้านคนขับ |
| PASS เข็มขัดนิรภัยแบบนิรภัยล่วงหน้า | 40A | เข็มขัดนิรภัยแบบดึงกลับสำหรับผู้โดยสาร |
| แบตเตอรี่2 | 60A | กล่องรวมสัญญาณอัจฉริยะ (ฟิวส์: F13 ~ 20, F23, F24, F27, F28, IPS5 ~ 8, Arisu-LT2) |
| แบตเตอรี่ 1 | 60A | กล่องรวมสัญญาณอัจฉริยะ (ฟิวส์: F38, IPS1, 3, Arisu-LT1, อุปกรณ์ตัดกระแสไฟรั่วอัตโนมัติ) |
| EHPS2 | 80A | โมดูล EHPS |
| ฟิวส์: | ||
| แบตเตอรี่4 | 60A | บล็อกแกนโลหะ (PCB # 1) (ฟิวส์: F2, F4, F6, F10, F11, F12) |
| แบตเตอรี่5 | 60A | บล็อกแกนโลหะ (PCB # 2) (ฟิวส์: F7, F11) |
กระโปรงหลังรถ
การจัดสรรฟิวส์ในลำตัว (2015)
| ชื่อ | แอมแปร์แรสต์ | วงจรป้องกัน |
|---|---|---|
| ด้านหลัง HTD | 40A | รีเลย์ไล่ฝ้าด้านหลัง |
| P/WDW RH | 30A | โมดูลกระจกไฟฟ้าผู้โดยสาร, โมดูลกระจกไฟฟ้าด้านหลังขวา |
| พี / ลำต้น | 30A | โมดูลกล่องไฟ |
| F / ปั๊ม | 20A | รีเลย์ปั๊มเชื้อเพลิง |
| P / ที่นั่ง RR 1 | 20A | กล่องรีเลย์เบาะหลัง |
| ECS 1 | 20A | หน่วย DHW |
| P / Siege PASS | 15A | โมดูลควบคุม IMS สำหรับผู้โดยสาร |
| ตามขนาด RR RH | 15A | กลอนประตูหลังขวา |
| สำรอง | 15A | สำรอง |
| กระโปรงหลังรถ | 10A | รีเลย์ฝากระโปรงท้าย, ออดโมดูลช่องเก็บพลังงาน |
| ไฟตัดหมอก RR | 10A | รีเลย์ไฟตัดหมอกหลัง |
| สำรอง | 40A | สำรอง |
| ไม่ | 30A | ไม่ |
| สำรอง | 20A | สำรอง |
| P / ที่นั่ง RR 2 | 10A | กล่องรีเลย์เบาะนั่งด้านหลังซ้าย, รีเลย์ที่นั่งด้านหลังขวา, โมดูลควบคุมการนวดเบาะนั่งด้านหลังซ้าย, โมดูลควบคุมการนวดเบาะนั่งด้านหลังขวา |
| สำรอง | 10A | สำรอง |
| DR HR ล็อค | 10A | โมดูลประตูผู้โดยสาร, โมดูลประตูด้านหลังขวา |
| DR ล็อค LH | 10A | โมดูลประตูด้านคนขับ, สลักประตูด้านหลังซ้าย |
| S / เครื่องทำความร้อน RR RH | 15A | ชุดควบคุมระบบทำความร้อนเบาะนั่งด้านหลังขวา ชุดควบคุม CCS ด้านหลังขวา |
| S / เครื่องทำความร้อน RR LH | 15A | ชุดควบคุมระบบทำความร้อนเบาะนั่งด้านหลังซ้าย ชุดควบคุม CCS ด้านหลังซ้าย |
| สำรอง | 15A | สำรอง |
แผงฟิวส์กล่องแบตเตอรี่
การจัดสรรฟิวส์ในแผงฟิวส์กล่องแบตเตอรี่
| ชื่อ | แอมแปร์แรสต์ | วงจรป้องกัน |
|---|---|---|
| เริ่ม2 | 40A | บล็อกแกนโลหะ (PCB # 2) (ฟิวส์: F8. F9, F12) |
| มัธยมปลาย | 10A | เซ็นเซอร์แบตเตอรี่ |
| แบตเตอรี่6 | 100A | กล่องรวมสัญญาณอัจฉริยะด้านหลัง (ฟิวส์: Fl, F2, F3, F4, F5, F6, F7, F8, F10, Fll, F13, F15, F17, F18, F19, F20) |
2016, 2017, 2018
โฆษณา โฆษณา
แผงควบคุม
การกำหนดฟิวส์บนแผงหน้าปัด (2016, 2017, 2018)
| ชื่อ | แอมแปร์แรสต์ | วงจรป้องกัน |
|---|---|---|
| เสียง2 | 10A | หลัก A / V และหน่วยนำทาง TMU |
| MODULE 3 | 10A | โมดูลควบคุมสภาพอากาศ, กระจกไฟฟ้า, สวิตช์คอนโซลที่นั่งด้านหลัง, โมดูลควบคุมระบบสัมผัสคนขับ, โมดูลควบคุม CCS ด้านหลังซ้าย / ขวา, โมดูลควบคุม IMS ด้านคนขับ / ผู้โดยสาร, โมดูลที่นั่งไฟฟ้าคนขับ, โมดูลควบคุม, ฮีทเตอร์ที่นั่งด้านหลังซ้าย / ขวา, กล่องรวมสัญญาณอัจฉริยะด้านหลัง (โมดูลควบคุม IPS) |
| MODULE 2 | 10A | โมดูลเอียงพวงมาลัยและยืดไสลด์, โมดูลกล้อง LDWS, สวิตช์ป้องกันการกระแทก, สวิตช์ไฟเบรก, สวิตช์คอนโซล A / T, สวิตช์เบรกจอดรถไฟฟ้า, สวิตช์คอนโซล, เรดาร์ควบคุมอัจฉริยะของครูซ, Air Sus, TPMS, ไม่ใช่ |
| สำรอง | 10A | สำรอง |
| ที่ปัดน้ำฝน | 10A | เซ็นเซอร์วัดแสงและฝนอัตโนมัติ |
| MODULE 1 | 10A | BCM, สวิตช์หลักที่ฝากระโปรงหลัง, สวิตช์ที่แผงด้านล่าง |
| หน่วยความจำ2 | 10A | แตรภายนอก, ขั้วต่ออัจฉริยะสำหรับคนขับ, ขั้วต่ออัจฉริยะสำหรับผู้โดยสาร |
| DRV HEAT | 15A | โมดูลควบคุมนักบินสัมผัส โมดูล CCS นำร่อง |
| ผ่านความร้อน | 15A | โมดูล CCS ผู้โดยสาร |
| หน้าต่างซ้าย | 30A | โมดูลกระจกไฟฟ้าด้านหลังซ้าย, โมดูลกระจกไฟฟ้าด้านหลังซ้าย |
| การสนับสนุนศีรษะ | 15A | เซ็นเซอร์พนักพิงศีรษะแบบแอ็คทีฟ |
| BCM | 10A | BCM, สวิตช์มัลติฟังก์ชั่น, สวิตช์เบาะนั่งไฟฟ้าด้านคนขับ / ผู้โดยสาร, โมดูลประตูหลังซ้าย / ขวา |
| PEB2 | 15A | โมดูลเบรกจอดรถแบบไฟฟ้า |
| P / จับ | 15A | โมดูลเอียงพวงมาลัยและกล้องส่องทางไกล |
| B / ALARM | 10A | BCM |
| สารยับยั้ง 1 | 10A | ไม่มีตัวเปลี่ยน ATM แบบไฟฟ้า: สวิตช์โหมดสปอร์ต พร้อมตัวเปลี่ยนATM แบบไฟฟ้า: ตัวเปลี่ยน ATM แบบไฟฟ้า |
| P / PORTE DRV | 15A | กลอนประตูด้านคนขับ |
| ผ่าน P / ชัยชนะ | 20A | ไม่มี IMS: ชุดรีเลย์ที่นั่งผู้โดยสาร พร้อม IMS: โมดูลควบคุม IMS สำหรับผู้โดยสาร |
| P / ประตูหลังซ้าย | 15A | กลอนประตูหลังซ้าย |
| DRV P / ล้อม | 30A | วาล์วรองรับบั้นเอวด้านคนขับ, สวิตช์รองรับบั้นเอวด้านคนขับ, โมดูลเบาะนั่งไฟฟ้าด้านคนขับ |
| S / ROOF 2 | 10A | มอเตอร์ซันรูฟ |
| กุญแจอัจฉริยะ2 | 10A | บล็อกแกนโลหะ (PCB # 2) (รีเลย์ P / N), โมดูลควบคุมสมาร์ทคีย์ |
| S / หลังคา 1 | 20A | มอเตอร์ซันรูฟ |
| เพื่อเริ่มต้น | 10A | สวิตช์ปุ่มเปิด/ปิด |
| MODULE 5 | 10A | หน่วยมุมมองแบบพาโนรามา, ชุดคำแนะนำการจอดรถ, ส่วนหัว, แผงหน้าปัด, วาล์วรองรับเอวของคนขับ, สวิตช์คอนโซลที่นั่งด้านหลัง, โมดูลควบคุมฮีทเตอร์เบาะนั่งด้านหลังซ้าย / ขวา, โมดูลควบคุมการนวดด้านหลังซ้าย / ขวา, กล่องรวมสัญญาณอัจฉริยะด้านหลัง (โมดูลควบคุม IPS ) |
| กลุ่ม | 10A | แผงหน้าปัด, head-up display |
| กุญแจอัจฉริยะ 1 | 25A | โมดูลควบคุมสมาร์ทคีย์ |
| ไฟประตู | 10A | โมดูลประตูด้านคนขับ โมดูลประตูผู้โดยสาร |
| STR’G HTD | 15A | สปริงนาฬิกา |
| MODULE 6 | 10A | โมดูลควบคุมสมาร์ทคีย์ BCM |
| ถุง | 15A | เข็มขัดนิรภัยแบบดึงกลับด้านคนขับ, เข็มขัดนิรภัยแบบดึงกลับสำหรับผู้โดยสาร, โมดูลควบคุม SRS |
| A/SAC IND | 10A | แผงหน้าปัด |
| IGN 1 | 20A | E / R LH ฟิวส์และกล่องรีเลย์ (ฟิวส์: F20, F21, F23, F25, F26, F27) |
| หน่วยความจำ 1 | 10A | โมดูลควบคุม IMS ผู้โดยสาร, โมดูลประตูคนขับ / ผู้โดยสาร, สวิตช์เบาะนั่งไฟฟ้าด้านคนขับ / ผู้โดยสาร, โมดูลประตูด้านหลังซ้าย / ขวา, โมดูลลำตัวพลังงาน, แผงหน้าปัด, BCM, เซ็นเซอร์ความปลอดภัย, นาฬิกาอะนาล็อก, ชุดควบคุมสภาพอากาศ, จอแสดงผลบนกระจกหน้า |
| มัลติมีเดีย | 10A | คีย์บอร์ด, A/V และระบบนำทาง, จอภาพด้านหน้า, TMU |
| โคมไฟห้อง | 10A | ไฟส่องเท้าเบาะหลัง LH / RH, ไฟกระโปรงท้าย LH / RH, ไฟส่องเท้าคนขับ / ผู้โดยสาร, ไฟห้อง, ไฟคอนโซลเหนือศีรษะ, สวิตช์ไฟด้านหน้าซ้าย / ขวา, สวิตช์ไฟตู้, สวิตช์ไฟตู้ ขอบไฟกลาง, ไฟช่องเก็บของ |
| หน่วยความจำ 3 | 10A | เครื่องรับ RF |
| PEB 1 | 15A | โมดูลเบรกจอดรถแบบไฟฟ้า |
| สำรอง | 15A | สำรอง |
| IGN2 | 20A | E/R Fusible & Relais Box LH (หลอมได้ : F29, F30) |
| A / CON 1 | 10A | โมดูลควบคุมเครื่องปรับอากาศ, ไอออไนเซอร์, บล็อกแกนโลหะ (PCB # 2) (รีเลย์โบลเวอร์) |
| AFLS | 15A | โมดูลไฟหน้าแบบปรับได้, HEADLIGHT LH / RH |
| สำรอง | 10A | สำรอง |
| P / เอาท์พุท FR | 20A | ที่จุดบุหรี่ด้านหน้า |
| MODULE 4 | 10A | คันเกียร์ไฟฟ้า ATM, นาฬิกาอะนาล็อก, BCM, ชุดมุมมองแบบพาโนรามา, ไฟคอนโซลเหนือศีรษะ, ชุดคำแนะนำการจอดรถ |
| เสียง 1 | 10A | A / V หลักและหน่วยนำทาง, โมดูลจอภาพด้านหน้า / หลัง, ปุ่มกด, โมดูลควบคุมสมาร์ทคีย์, สวิตช์เสียงที่นั่งด้านหลัง, AMP, TMU |
| สำรอง | 10A | สำรอง |
| เอาต์พุต P / RR | 20A | P / OUTLET RR, เต้ารับหน้า |
โฆษณา โฆษณา
ห้องเครื่อง (ด้านคนขับ)
การกำหนดฟิวส์ในห้องเครื่องฝั่งคนขับ (2016, 2017, 2018)
| ชื่อ | แอมแปร์แรสต์ | วงจรป้องกัน |
|---|---|---|
| ไฟหยุด | 15A | โมดูลสัญญาณหยุดอิเล็กทรอนิกส์ |
| Frein SW | 10A | สวิตซ์ไฟเบรก โมดูลควบคุมสมาร์ทคีย์ |
| น้อย | 10A | ไม่ได้ใช้ |
| หัวฉีด 1 | 15A | กล่องไดรฟหัวฉีด |
| เอสเอ็มเค (IGN1) | 40A | กล่อง E/R Fusible & Relais LH (RLY.5) |
| หลบหนี 1 | 40A | โมดูลควบคุม ESC |
| ALT | 200A | E / R กล่องฟิวส์ & รีเลย์ LH (ฟิวส์: F9, F15, F16, F18, F19), เครื่องกำเนิดไฟฟ้ากระแสสลับ |
| คูลลิ่ง | 70 อา | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.6) |
| เอสเอ็มเค (IGN2) | 30A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.3) |
| หลบหนี2 | 40A | โมดูลควบคุม ESC |
| การวินิจฉัย | 25A | คอนเนคเตอร์ควบคุมอเนกประสงค์ |
| H / โคมไฟเครื่องซักผ้า | 25A | ไม่ได้ใช้ |
| แบตเตอรี่3 | 40A | กล่องรวมสัญญาณอัจฉริยะ (ฟิวส์: F5, F6, F8, F9, F10) |
| เอสเอ็มเค (ACC) | 40A | ฟิวส์ E/R และกล่องรีเลย์ LH (RLY.9) |
| TCU 1 | 10A | ECM, สวิตช์ช่วงเกียร์, เซ็นเซอร์และสวิตช์ตำแหน่งการส่งสัญญาณ |
| ESC 3 | 10A | เซ็นเซอร์มุมบังคับเลี้ยว, โมดูลควบคุม ESC |
| B/UP แลมเป 1 | 10A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.4) |
| ปั๊มสุญญากาศ 1 | 10A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.10), สวิตช์ปั๊มสุญญากาศ |
| ปั๊มสุญญากาศ2 | 20A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.10) |
| 1 ecu | 10A | กล่อง ECU |
| EHPS 1 | 10A | โมดูล EHPS |
| สารยับยั้ง2 | 10A | สวิตซ์คอนโซล A/T เกียร์ATM ไฟฟ้า |
| เครื่องซักผ้า | 15A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.8) |
| ที่ปัดน้ำฝน2 | 10A | E / R LH ฟิวส์และกล่องรีเลย์ (RLY.1) |
| B/UP แลมเป 2 | 10A | กล้องถอยหลังและไฟถอยหลัง, สวิตช์คอนโซล A/T, กระจกมองหลังไฟฟ้า, ยูนิตหลัก A/V และระบบนำทาง |
ห้องเครื่อง (ด้านผู้โดยสาร)
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่องด้านผู้โดยสาร (2016, 2017, 2018)
| ชื่อ | แอมแปร์แรสต์ | วงจรป้องกัน |
|---|---|---|
| บล็อกแกนโลหะ (PCB # 1): | ||
| เซนเซอร์ 3 | 10A | กล่องพักสายอัจฉริยะด้านหลัง (รีเลย์ปั๊มเชื้อเพลิง) |
| ประตู P / PASS | 15A | กลอนประตูผู้โดยสาร |
| สำรอง | 15A | สำรอง |
| เครื่องไล่ฝ้า | 15A | บล็อกแกนโลหะ (PCB # 1) (รีเลย์ไล่ฝ้าด้านหน้า) |
| คอยล์จุดระเบิด | 20A | คอยล์จุดระเบิด # 1-6, คอยล์จุดระเบิด # 1-8, คอนเดนเซอร์ # 1, # 2 |
| แตรรถยนต์ | 15A | บล็อกแกนโลหะ (PCB # 1) (รีเลย์แตร) |
| เซนเซอร์2 | 10A | เซ็นเซอร์มวลอากาศ, เซ็นเซอร์ออกซิเจน # 1-4, กล่องฟิวส์และรีเลย์ E / R LH (RLY.6) |
| เซนเซอร์ 4 | 15A | เซ็นเซอร์ CMP # 1-4 |
| ที่ปัดน้ำฝน 3 | 30A | มอเตอร์ปัดน้ำฝน |
| 3 อีคัส | 30A | บล็อกแกนโลหะ (PCB # 1) (รีเลย์หลัก ECU) |
| ECS 2 | 40A | บล็อกแกนโลหะ (PCB # 1) (รีเลย์อากาศ ECS) |
| บล็อกแกนโลหะ (PCB # 2): | ||
| เซนเซอร์ 1 | 15A | โซลินอยด์วาล์วควบคุมการไล่ออก, ECM, โซลินอยด์วาล์วไอดีแปรผัน, วาล์วควบคุมน้ำมัน # 1-4 |
| หัวฉีด2 | 15A | หัวฉีด # 1-6, หัวฉีด # 1-8 |
| สำรอง | 10A | สำรอง |
| สำรอง | 20A | สำรอง |
| สำรอง | 10A | สำรอง |
| A/CON2 | 10A | โมดูลควบคุมเครื่องปรับอากาศ |
| ล่องเรือ | 10A | เรดาร์ควบคุมความเร็วอัตโนมัติอัจฉริยะ |
| TCU 2 | 15A | MTC |
| 2 อีคัส | 10A | ECM |
| พัดลม | 40A | บล็อกแกนโลหะ (PCB) (โบลเวอร์รีเลย์) |
| เริ่ม 1 | 30A | กล่องฟิวส์รีเลย์ E / R LH (RLY.2) |
| ฟิวส์หลายตัว: | ||
| DRV เข็มขัดนิรภัยแบบนิรภัยล่วงหน้า | 40A | เข็มขัดนิรภัยแบบดึงกลับด้านคนขับ |
| PASS เข็มขัดนิรภัยแบบนิรภัยล่วงหน้า | 40A | เข็มขัดนิรภัยแบบดึงกลับสำหรับผู้โดยสาร |
| แบตเตอรี่2 | 60A | กล่องรวมสัญญาณอัจฉริยะ (ฟิวส์: F13 ~ 20, F23, F24, F27, F28, IPS5 ~ 8, Arisu-LT2) |
| แบตเตอรี่ 1 | 60A | กล่องรวมสัญญาณอัจฉริยะ (ฟิวส์: F38, IPS1, 3, Arisu-LT1, อุปกรณ์ตัดกระแสไฟรั่วอัตโนมัติ) |
| EHPS2 | 80A | โมดูล EHPS |
| ฟิวส์: | ||
| แบตเตอรี่4 | 60A | บล็อกแกนโลหะ (PCB # 1) (ฟิวส์: F2, F4, F6, F10, F11, F12) |
| แบตเตอรี่5 | 60A | บล็อกแกนโลหะ (PCB # 2) (ฟิวส์: F7, F11) |
โฆษณา โฆษณา
กระโปรงหลังรถ
การจัดสรรฟิวส์ในตู้เซฟ (2016, 2017, 2018)
| ชื่อ | แอมแปร์แรสต์ | วงจรป้องกัน |
|---|---|---|
| ด้านหลัง HTD | 40A | รีเลย์ไล่ฝ้าด้านหลัง |
| P/WDW RH | 30A | โมดูลกระจกไฟฟ้าผู้โดยสาร, โมดูลกระจกไฟฟ้าด้านหลังขวา |
| หีบพลัง | 30A | โมดูลกล่องไฟ |
| ปั๊มน้ำมันเชื้อเพลิง | 20A | รีเลย์ปั๊มเชื้อเพลิง |
| P / ที่นั่ง RR 1 | 20A | กล่องรีเลย์เบาะหลัง |
| ECS 1 | 20A | หน่วย DHW |
| P / Siege PASS | 15A | โมดูลควบคุม IMS สำหรับผู้โดยสาร |
| ตามขนาด RR RH | 15A | กลอนประตูหลังขวา |
| สำรอง | 15A | สำรอง |
| กระโปรงหลังรถ | 10A | รีเลย์ฝากระโปรงท้าย, ออดโมดูลช่องเก็บพลังงาน |
| ไฟตัดหมอกหลัง | 10A | รีเลย์ไฟตัดหมอกหลัง |
| สำรอง | 40A | สำรอง |
| ไม่ | 25A | ไม่ |
| สำรอง | 20A | สำรอง |
| P / ที่นั่ง RR 2 | 10A | กล่องรีเลย์เบาะนั่งด้านหลังซ้าย, รีเลย์ที่นั่งด้านหลังขวา, โมดูลควบคุมการนวดเบาะนั่งด้านหลังซ้าย, โมดูลควบคุมการนวดเบาะนั่งด้านหลังขวา |
| สำรอง | 10A | สำรอง |
| ล็อคประตูขวา | 10A | โมดูลประตูผู้โดยสาร, โมดูลประตูด้านหลังขวา |
| ล็อคประตู LH | 10A | โมดูลประตูด้านคนขับ, สลักประตูด้านหลังซ้าย |
| S / เครื่องทำความร้อน RR RH | 15A | ชุดควบคุมระบบทำความร้อนเบาะนั่งด้านหลังขวา ชุดควบคุม CCS ด้านหลังขวา |
| S / เครื่องทำความร้อน RR LH | 15A | ชุดควบคุมระบบทำความร้อนเบาะนั่งด้านหลังซ้าย ชุดควบคุม CCS ด้านหลังซ้าย |
| สำรอง | 15A | สำรอง |
แผงฟิวส์กล่องแบตเตอรี่
การจัดสรรฟิวส์ในแผงฟิวส์กล่องแบตเตอรี่
| ชื่อ | แอมแปร์แรสต์ | วงจรป้องกัน |
|---|---|---|
| เริ่ม2 | 40A | บล็อกแกนโลหะ (PCB # 2) (ฟิวส์: F8. F9, F12) |
| มัธยมปลาย | 10A | เซ็นเซอร์แบตเตอรี่ |
| แบตเตอรี่6 | 100A | กล่องรวมสัญญาณอัจฉริยะด้านหลัง (ฟิวส์: Fl, F2, F3, F4, F5, F6, F7, F8, F10, Fll, F13, F15, F17, F18, F19, F20) |
