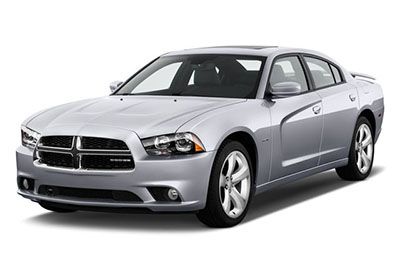

ในบทความนี้ เราจะพิจารณา Dodge Charger (LD) รุ่นที่เจ็ดซึ่งผลิตตั้งแต่ปี 2550 ถึง 2562 ที่นี่คุณจะได้พบกับแผนผังของกล่องฟิวส์ของ Dodge Charger 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 และ 2019 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและสอบถามเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
การจัดฟิวส์ Dodge Charger 2011-2019
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Dodge Chargerเป็นฟิวส์หมายเลข 12, 38 และ 61 (ถ้ามี) ในศูนย์จ่ายไฟด้านหลัง (ในท้ายรถ)
ตำแหน่งกล่องฟิวส์
ศูนย์จำหน่ายไฟฟ้าด้านหน้า
ศูนย์กระจายกำลังด้านหน้าตั้งอยู่ในห้องเครื่อง
ศูนย์จำหน่ายไฟฟ้าด้านหลัง
นอกจากนี้ยังมีศูนย์จำหน่ายไฟฟ้าที่บริเวณท้ายรถใต้แผงประตูยางอะไหล่
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2011, 2012
ห้องเครื่อง
การจัดสรรฟิวส์ใน Front PDC (2011, 2012)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | — | — | ฟิวส์ — เปลี่ยน |
| 2 | 40 A Vert | — | พัดลมหม้อน้ำ #1 |
| 3 | 50 แอมป์ สีแดง | — | พวงมาลัยเพาเวอร์ #1 |
| 4 | 30 อะ โรส | — | ทางเข้า |
| 5 | 40 A Vert | — | เบรกป้องกันล้อล็อก |
| 6 | — | — | ฟิวส์ — เปลี่ยน |
| 7 | — | — | ฟิวส์ — เปลี่ยน |
| 8 | — | — | ฟิวส์ — เปลี่ยน |
| 9 | — | 20 สีเหลือง | โมดูลขับเคลื่อนสี่ล้อ — หากมีการติดตั้ง |
| ดิกซ์ | — | 10 สีแดง | ความปลอดภัย |
| 11 | — | 20 สีเหลือง | Cornes |
| 12 | — | 10 สีแดง | คลัตช์ปรับอากาศ |
| 13 | — | — | ฟิวส์ — เปลี่ยน |
| 14 | — | 25 อะ เนเชอเรล | เบรกป้องกันล้อล็อก |
| 15 | — | 25 อะ เนเชอเรล | การแพร่เชื้อ |
| 16 | — | — | ฟิวส์ — เปลี่ยน |
| 18 | 50 แอมป์ สีแดง | — | พัดลมหม้อน้ำ # 2 |
| 19 | 50 แอมป์ สีแดง | — | พวงมาลัยเพาเวอร์ # 2 |
| 20 | 30 อะ โรส | — | มอเตอร์ปัดน้ำฝน |
| 21 | 30 อะ โรส | — | ที่ล้างไฟหน้า |
| 22 | — | — | ฟิวส์ — เปลี่ยน |
| 23 | — | — | ฟิวส์ — เปลี่ยน |
| 24 | — | — | ฟิวส์ — เปลี่ยน |
| 28 | — | 25 อะ เนเชอเรล | ปั๊มน้ำมันเชื้อเพลิง |
| 29 | — | 15 แอมป์ สีฟ้า | ที่เปลี่ยนเกียร์ |
| 30 | — | — | ฟิวส์ — เปลี่ยน |
| 31 | — | 25 อะ เนเชอเรล | โมดูลมอเตอร์ |
| 32 | — | — | ฟิวส์ — เปลี่ยน |
| 33 | — | — | ฟิวส์ — เปลี่ยน |
| 34 | — | 25 อะ เนเชอเรล | ระบบส่งกำลัง # 1 |
| 35 | — | 20 สีเหลือง | ระบบส่งกำลัง # 2 |
| 36 | — | 10 สีแดง | โมดูลเบรกป้องกันล้อล็อก |
| 37 | — | 10 สีแดง | Rad Motor Controller / รีเลย์พัดลม |
| 38 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 39 | 10 สีแดง | โมดูลพวงมาลัยเพาเวอร์ / รีเลย์คลัตช์ AC | |
| 48 | — | 10 สีแดง | การถอดโมดูล AWD / เพลาหน้า |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | ปั๊มสุญญากาศ |
| 52 | — | — | ฟิวส์ — เปลี่ยน |
| 53 | — | — | ฟิวส์ — เปลี่ยน |
โฆษณา โฆษณา
กระโปรงหลังรถ
การกำหนดฟิวส์ใน PDC ด้านหลัง (2011, 2012)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 2 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 1 |
| 3 | — | — | ฟิวส์ — เปลี่ยน |
| 4 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 2 |
| 5 | 30 อะ โรส | — | ซันรูฟ |
| 6 | 40 A Vert | — | แสงกลางแจ้ง # 1 |
| 7 | 40 A Vert | — | แสงกลางแจ้ง # 2 |
| 8 | 30 อะ โรส | — | ไฟภายในรถ / ปั๊มซักล้าง |
| 9 | 30 อะ โรส | — | ล็อคไฟฟ้า |
| ดิกซ์ | 30 อะ โรส | — | ประตูคนขับ |
| 11 | 30 อะ โรส | — | ประตูผู้โดยสาร |
| 12 | 20 สีเหลือง | ไฟแช็กซิการ์ แผงหน้าปัด และคอนโซลเต้าเสียบไฟด้านหลัง | |
| 15 | 40 A Vert | — | พัดลม HVAC |
| 16 | — | — | ฟิวส์ — เปลี่ยน |
| 17 | — | — | ฟิวส์ — เปลี่ยน |
| 18 | — | — | ฟิวส์ — เปลี่ยน |
| 19 | — | — | ฟิวส์ — เปลี่ยน |
| 20 | — | — | ฟิวส์ — เปลี่ยน |
| 21 | — | — | ฟิวส์ — เปลี่ยน |
| 22 | — | — | ฟิวส์ — เปลี่ยน |
| 23 | — | 10 สีแดง | ประตูน้ำมันเชื้อเพลิง / พอร์ตการวินิจฉัย |
| 24 | — | 15 แอมป์ สีฟ้า | หน้าจอวิทยุ |
| 25 | — | 10 สีแดง | เครื่องวัดความดันลมยาง |
| 26 | — | — | ฟิวส์ — เปลี่ยน |
| 27 | — | 25 อะ เนเชอเรล | เครื่องขยายเสียง |
| 31 | — | 25 อะ เนเชอเรล | เบาะไฟฟ้า |
| 32 | — | 15 แอมป์ สีฟ้า | โมดูล HVAC / กลุ่ม |
| 33 | — | 15 แอมป์ สีฟ้า | สวิตช์จุดระเบิด / โมดูลไร้สาย |
| 34 | — | 10 สีแดง | โมดูลคอพวงมาลัย / นาฬิกา |
| 35 | — | 10 สีแดง | เซ็นเซอร์แบตเตอรี่ |
| 36 | — | — | ฟิวส์ — เปลี่ยน |
| 37 | — | 15 แอมป์ สีฟ้า | วิทยุ |
| 38 | — | 20 สีเหลือง | เต้ารับไฟฟ้าภายในที่พักแขน |
| 40 | — | — | ฟิวส์ — เปลี่ยน |
| 41 | — | — | ฟิวส์ — เปลี่ยน |
| 42 | 30 อะ โรส | — | ละลายน้ำแข็งด้านหลัง |
| 43 | — | 25 อะ เนเชอเรล | เบาะหลังอุ่น / พวงมาลัย |
| 44 | — | 10 สีแดง | ระบบช่วยจอด / จุดบอด / กล้อง |
| 45 | — | 15 แอมป์ สีฟ้า | คลัสเตอร์ / กระจกมองหลัง / เข็มทิศ |
| 46 | — | 10 สีแดง | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 47 | — | 10 สีแดง | ไฟหน้าแบบปรับได้ |
| 48 | — | 20 สีเหลือง | ระงับการใช้งาน |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | เบาะนั่งคู่หน้าอุ่น |
| 52 | — | 10 สีแดง | ที่วางแก้วแบบอุ่น / สวิตช์อุ่นที่นั่งด้านหลัง |
| 53 | 10 สีแดง | โมดูล HVAC / เซ็นเซอร์อุณหภูมิในรถยนต์ | |
| 54 | — | — | ฟิวส์ — เปลี่ยน |
| 55 | — | — | ฟิวส์ — เปลี่ยน |
| 56 | — | — | ฟิวส์ — เปลี่ยน |
| 57 | — | — | ฟิวส์ — เปลี่ยน |
| 58 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 59 | — | — | ฟิวส์ — เปลี่ยน |
| 60 | — | — | ฟิวส์ — เปลี่ยน |
| 61 | — | — | ฟิวส์ — เปลี่ยน |
| 62 | — | — | ฟิวส์ — เปลี่ยน |
| 63 | — | — | ฟิวส์ — เปลี่ยน |
| 64 | — | 25 อะ เนเชอเรล | กระจกหลัง |
| 65 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 66 | — | — | ฟิวส์ — เปลี่ยน |
| 67 | — | 15 แอมป์ สีฟ้า | ทิศทางการแข่งขัน |
| 68 | — | 15 แอมป์ สีฟ้า | ไฟส่องสว่าง / ที่บังแดดด้านหลัง |
| 69 | — | — | ฟิวส์ — เปลี่ยน |
| 70 | — | — | ฟิวส์ — เปลี่ยน |
2013, 2014
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์ใน Front PDC (2013, 2014)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | — | — | ฟิวส์ — เปลี่ยน |
| 2 | 40 A Vert | — | พัดลมหม้อน้ำ #1 |
| 3 | 50 แอมป์ สีแดง | — | พวงมาลัยเพาเวอร์ #1 |
| 4 | 30 อะ โรส | — | ทางเข้า |
| 5 | 40 A Vert | — | เบรกป้องกันล้อล็อก |
| 6 | 25 อะ เนเชอเรล | — | เบรกป้องกันล้อล็อก |
| 7 | — | — | ฟิวส์ — เปลี่ยน |
| 8 | — | — | ฟิวส์ — เปลี่ยน |
| 9 | — | 20 สีเหลือง | โมดูลขับเคลื่อนสี่ล้อ — หากมีการติดตั้ง |
| ดิกซ์ | — | 10 สีแดง | ความปลอดภัย |
| 11 | — | 20 สีเหลือง | Cornes |
| 12 | — | 10 สีแดง | คลัตช์ปรับอากาศ |
| 13 | — | — | ฟิวส์ — เปลี่ยน |
| 14 | — | — | ฟิวส์ — เปลี่ยน |
| 15 | — | 25 อะ เนเชอเรล | การแพร่เชื้อ |
| 16 | — | — | ฟิวส์ — เปลี่ยน |
| 18 | 50 แอมป์ สีแดง | — | พัดลมหม้อน้ำ # 2 |
| 19 | 50 แอมป์ สีแดง | — | พวงมาลัยเพาเวอร์ # 2 |
| 20 | 30 อะ โรส | — | มอเตอร์ปัดน้ำฝน |
| 21 | 30 อะ โรส | — | ที่ล้างไฟหน้า |
| 22 | — | — | ฟิวส์ — เปลี่ยน |
| 23 | — | — | ฟิวส์ — เปลี่ยน |
| 24 | — | — | ฟิวส์ — เปลี่ยน |
| 28 | — | 25 อะ เนเชอเรล | ปั๊มน้ำมันเชื้อเพลิง |
| 29 | — | 15 แอมป์ สีฟ้า | ที่เปลี่ยนเกียร์ |
| 30 | — | — | ฟิวส์ — เปลี่ยน |
| 31 | — | 25 อะ เนเชอเรล | โมดูลมอเตอร์ |
| 32 | — | — | ฟิวส์ — เปลี่ยน |
| 33 | — | — | ฟิวส์ — เปลี่ยน |
| 34 | — | 25 อะ เนเชอเรล | ระบบส่งกำลัง # 1 |
| 35 | — | 20 สีเหลือง | ระบบส่งกำลัง # 2 |
| 36 | — | 10 สีแดง | โมดูลเบรกป้องกันล้อล็อก |
| 37 | — | 10 สีแดง | Rad Motor Controller / รีเลย์พัดลม |
| 38 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 39 | — | 10 สีแดง | โมดูลพวงมาลัยเพาเวอร์ AC / รีเลย์คลัตช์ |
| 48 | — | 10 สีแดง | การถอดโมดูล AWD / เพลาหน้า |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | ปั๊มสุญญากาศ |
| 52 | — | — | ฟิวส์ — เปลี่ยน |
| 53 | — | — | ฟิวส์ — เปลี่ยน |
โฆษณา โฆษณา
กระโปรงหลังรถ
การกำหนดฟิวส์ใน PDC ด้านหลัง (2013, 2014)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 2 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 1 |
| 3 | — | — | ฟิวส์ — เปลี่ยน |
| 4 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 2 |
| 5 | 30 อะ โรส | — | ซันรูฟ |
| 6 | 40 A Vert | — | แสงกลางแจ้ง # 1 |
| 7 | 40 A Vert | — | แสงกลางแจ้ง # 2 |
| 8 | 30 อะ โรส | — | ไฟภายในรถ / ปั๊มซักล้าง |
| 9 | 30 อะ โรส | — | ล็อคไฟฟ้า |
| ดิกซ์ | 30 อะ โรส | — | ประตูคนขับ |
| 11 | 30 อะ โรส | — | ประตูผู้โดยสาร |
| 12 | 20 สีเหลือง | ไฟแช็กซิการ์ แผงหน้าปัด และคอนโซลเต้าเสียบไฟด้านหลัง | |
| 15 | 40 A Vert | — | พัดลม HVAC |
| 16 | — | — | ฟิวส์ — เปลี่ยน |
| 17 | — | — | ฟิวส์ — เปลี่ยน |
| 18 | — | — | ฟิวส์ — เปลี่ยน |
| 19 | — | — | ฟิวส์ — เปลี่ยน |
| 20 | — | — | ฟิวส์ — เปลี่ยน |
| 21 | — | — | ฟิวส์ — เปลี่ยน |
| 22 | — | — | ฟิวส์ — เปลี่ยน |
| 23 | — | 10 สีแดง | ประตูน้ำมันเชื้อเพลิง / พอร์ตการวินิจฉัย |
| 24 | — | 15 แอมป์ สีฟ้า | หน้าจอวิทยุ |
| 25 | — | 10 สีแดง | เครื่องวัดความดันลมยาง |
| 26 | — | — | ฟิวส์ — เปลี่ยน |
| 27 | — | 25 อะ เนเชอเรล | เครื่องขยายเสียง |
| 31 | — | 25 อะ เนเชอเรล | เบาะไฟฟ้า |
| 32 | — | 15 แอมป์ สีฟ้า | โมดูล HVAC / กลุ่ม |
| 33 | 15 แอมป์ สีฟ้า | สวิตช์จุดระเบิด / โมดูลไร้สาย | |
| 34 | — | 10 สีแดง | โมดูลคอพวงมาลัย / Qock |
| 35 | — | 10 สีแดง | เซ็นเซอร์แบตเตอรี่ |
| 36 | — | — | ฟิวส์ — เปลี่ยน |
| 37 | — | 15 แอมป์ สีฟ้า | วิทยุ |
| 38 | — | 20 สีเหลือง | เต้ารับไฟฟ้าภายในที่พักแขน |
| 40 | — | — | ฟิวส์ — เปลี่ยน |
| 41 | — | — | ฟิวส์ — เปลี่ยน |
| 42 | 30 อะ โรส | — | ละลายน้ำแข็งด้านหลัง |
| 43 | — | 25 อะ เนเชอเรล | เบาะหลังอุ่น / พวงมาลัย |
| 44 | — | 10 สีแดง | ระบบช่วยจอด / จุดบอด / กล้อง |
| 45 | — | 15 แอมป์ สีฟ้า | คลัสเตอร์ / กระจกมองหลัง / เข็มทิศ |
| 46 | — | 10 สีแดง | ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ |
| 47 | — | 10 สีแดง | ไฟหน้าแบบปรับได้ |
| 48 | — | 20 สีเหลือง | ระงับการใช้งาน |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | เบาะนั่งคู่หน้าอุ่น |
| 52 | — | 10 สีแดง | ที่วางแก้วแบบอุ่น / สวิตช์อุ่นที่นั่งด้านหลัง |
| 53 | — | 10 สีแดง | โมดูล HVAC / เซ็นเซอร์อุณหภูมิในรถยนต์ |
| 54 | — | — | ฟิวส์ — เปลี่ยน |
| 55 | — | — | ฟิวส์ — เปลี่ยน |
| 56 | — | — | ฟิวส์ — เปลี่ยน |
| 57 | — | — | ฟิวส์ — เปลี่ยน |
| 58 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 59 | — | — | ฟิวส์ — เปลี่ยน |
| 60 | — | — | ฟิวส์ — เปลี่ยน |
| 61 | — | — | ฟิวส์ — เปลี่ยน |
| 62 | — | — | ฟิวส์ — เปลี่ยน |
| 63 | — | — | ฟิวส์ — เปลี่ยน |
| 64 | — | 25 อะ เนเชอเรล | กระจกหลัง |
| 65 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 66 | — | — | ฟิวส์ — เปลี่ยน |
| 67 | — | 15 แอมป์ สีฟ้า | ทิศทางการแข่งขัน |
| 68 | — | 15 แอมป์ สีฟ้า | ไฟส่องสว่าง / ที่บังแดดด้านหลัง |
| 69 | — | — | ฟิวส์ — เปลี่ยน |
| 70 | — | — | ฟิวส์ — เปลี่ยน |
2015
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์ใน Front PDC (2015)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | — | — | ฟิวส์ — เปลี่ยน |
| 2 | 40 A Vert | — | พัดลมหม้อน้ำ # 1 — ถ้ามีติดตั้ง |
| 3 | 50 แอมป์ สีแดง | — | พวงมาลัยเพาเวอร์ # 1 / พัดลมหม้อน้ำ (6.2L Supercharged) — ถ้าติดตั้ง |
| 4 | 30 อะ โรส | — | ทางเข้า |
| 5 | 40 A Vert | — | ระบบควบคุมเสถียรภาพการทรงตัว |
| 6 | 30 อะ โรส | — | ระบบควบคุมเสถียรภาพการทรงตัว |
| 7 | — | — | ฟิวส์ — เปลี่ยน |
| 8 | 20 แอมป์ สีฟ้า | — | การแข่งขันจุดไฟตำรวจ / ACC # 2 |
| 9 | — | 20 สีเหลือง | โมดูลขับเคลื่อนสี่ล้อ — หากมีการติดตั้ง |
| ดิกซ์ | — | 10 สีแดง | ความปลอดภัย — หากติดตั้ง / โคมไฟใต้กระโปรงหน้า — ตำรวจ |
| 11 | — | 20 สีเหลือง | Cornes |
| 12 | — | 10 สีแดง | คลัตช์ปรับอากาศ |
| 13 | — | — | ฟิวส์ — เปลี่ยน |
| 14 | — | — | ฟิวส์ — เปลี่ยน |
| 15 | — | 20 สีเหลือง | HID ซ้าย — ถ้าติดตั้ง |
| 16 | — | 20 สีเหลือง | HID ขวา — ถ้าติดตั้ง |
| 18 | 40 A Vert | — | พัดลมหม้อน้ำ # 2 — หากมีการติดตั้ง |
| 19 | 50 แอมป์ สีแดง | — | พวงมาลัยเพาเวอร์ # 2 / พัดลมหม้อน้ำ (6.2L supercharged) |
| 20 | 30 อะ โรส | — | มอเตอร์ปัดน้ำฝน |
| 21 | 20 แอมป์ สีฟ้า | — | เครื่องซักผ้าไฟหน้า — หากมี / ฟีดตำรวจ |
| 22 | 40 A สีเขียว / 20 A สีน้ำเงิน — ตำรวจ | — | ปั๊มหล่อเย็นเครื่องยนต์ (6.2L Supercharged) / # 3 Police Bat Power — ถ้าติดตั้ง |
| 23 | 20 แอมป์ สีฟ้า | — | # 1 อาหารค้างคาวตำรวจ — ถ้ามีพร้อม |
| 24 | 20 แอมป์ สีฟ้า | — | # 3 อาหารค้างคาวตำรวจ — หากมีการติดตั้ง |
| 28 | — | — | ฟิวส์ — เปลี่ยน |
| 29 | — | 15 แอมป์ สีฟ้า | โมดูลควบคุมการส่งกำลัง (ตำรวจ LA / LD) |
| 30 | — | — | ฟิวส์ — เปลี่ยน |
| 31 | — | 25 เอ แคลร์ | โมดูลมอเตอร์ |
| 32 | — | — | ฟิวส์ — เปลี่ยน |
| 33 | — | — | ฟิวส์ — เปลี่ยน |
| 34 | — | 25 เอ แคลร์ | ระบบส่งกำลัง # 1 |
| 35 | — | 20 สีเหลือง | ระบบส่งกำลัง # 2 |
| 36 | — | 10 สีแดง | โมดูลเบรกป้องกันล้อล็อก |
| 37 | — | 10 สีแดง | Rad Motor / Fan Controller Relay — หากมีการติดตั้ง |
| 38 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 39 | — | 10 สีแดง | โมดูลพวงมาลัยเพาเวอร์ / รีเลย์คลัตช์ AC |
| 48 | — | 10 สีแดง | โมดูล AWD / ตัดการเชื่อมต่อเพลาหน้า (LX) / Adaptive Cruise (LA) — หากมีการติดตั้ง |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | ปั๊มสุญญากาศ |
| 52 | — | 10 สีแดง | Adaptive Cruise (LD / LX) — ถ้ามีติดตั้ง |
| 53 | — | — | ฟิวส์ — เปลี่ยน |
โฆษณา โฆษณา
กระโปรงหลังรถ
การจัดสรรฟิวส์ใน PDC ด้านหลัง (2015)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 2 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 1 |
| 3 | — | — | ฟิวส์ — เปลี่ยน |
| 4 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 2 |
| 5 | 30 อะ โรส | — | ซันรูฟ / ฝ้าเพดาน -ตำรวจ |
| 6 | 40 A Vert | — | แสงกลางแจ้ง # 1 |
| 7 | 40 A Vert | — | แสงกลางแจ้ง # 2 |
| 8 | 30 อะ โรส | — | ไฟส่องสว่างภายใน |
| 9 | 40 A Vert | — | ล็อคไฟฟ้า |
| ดิกซ์ | 30 อะ โรส | — | โมดูลควบคุมประตูด้านคนขับ |
| 11 | 30 อะ โรส | — | โมดูลควบคุมประตูผู้โดยสาร |
| 12 | 20 สีเหลือง | คอนโซลกลางด้านหลังแบบ IP คู่ / ที่จุดบุหรี่ — ขึ้นอยู่กับอุปกรณ์ | |
| 15 | 40 A Vert | — | พัดลม HVAC |
| 16 | 20 แอมป์ สีฟ้า | — | ไฟสปอตไลท์ซ้าย — ตำรวจ |
| 17 | — | — | ฟิวส์ — เปลี่ยน |
| 18 | 30 อะ โรส | — | อินเทอร์เฟซเครือข่าย Mod-Font |
| 19 | — | — | ฟิวส์ — เปลี่ยน |
| 20 | — | — | ฟิวส์ — เปลี่ยน |
| 21 | 30 A สีชมพู (6.2 L supercharged) 25 A clear (LD STD) | ปั๊มเชื้อเพลิง (ซุปเปอร์ชาร์จ 6.2 ลิตร) ปั๊มเชื้อเพลิง (LD STD) | |
| 22 | 20 A สีเหลือง — ตำรวจ 10 A สีแดง — LA | ไฟสปอตไลท์ขวา — ตำรวจกลางแบบบูรณาการ -LA | |
| 23 | — | 10 สีแดง | ประตูน้ำมันเชื้อเพลิง / พอร์ตการวินิจฉัย |
| 24 | — | 15 แอมป์ สีฟ้า | คอนโซลกลางแบบบูรณาการ -LD / LX |
| 25 | — | 10 สีแดง | เครื่องวัดความดันลมยาง |
| 26 | 15 A สีน้ำเงิน — LD / LX 25 A ใส — LA 30 A สีเขียว — LA 6.2L ซุปเปอร์ชาร์จ | ชุดเกียร์ / Electronic Shift Module (LD / LX) ปั๊มน้ำมันเชื้อเพลิง (LA) ปั๊มน้ำมันเชื้อเพลิง (LA 6.2L ซูเปอร์ชาร์จ) | |
| 27 | — | 25 เอ แคลร์ | แอมพลิฟายเออร์ — หากมีการติดตั้ง |
| 31 | — | 25 A เซอร์กิตเบรกเกอร์ | เบาะไฟฟ้า |
| 32 | — | 15 แอมป์ สีฟ้า | โมดูล HVAC / กลุ่ม |
| 33 | 15 แอมป์ สีฟ้า | สวิตช์จุดระเบิด / โมดูลฮับ RF / ล็อคคอพวงมาลัย-LX ถ้ามีการติดตั้ง | |
| 34 | 10 สีแดง | โมดูลคอพวงมาลัย / นาฬิกา / อะไหล่ — ตำรวจ | |
| 35 | — | ฟอกหนัง 5 แอมป์ | เซ็นเซอร์แบตเตอรี่ |
| 36 | — | 15 แอมป์ สีฟ้า | วาล์วไอเสียอิเล็กทรอนิกส์ — หากมีการติดตั้ง |
| 37 | — | 20 สีเหลือง | วิทยุ |
| 38 | 15 A สีน้ำเงิน — LD / LX 20 A สีเหลือง — LA | คอนโซลมีเดียฮับ / ปลั๊กไฟคอนโซล (LD / LX) ปลั๊กไฟภายในที่เท้าแขน / คอนโซลมีเดียฮับ (LA) | |
| 40 | — | — | ฟิวส์ — เปลี่ยน |
| 41 | — | — | ฟิวส์ — เปลี่ยน |
| 42 | 30 อะ โรส | — | ละลายน้ำแข็งด้านหลัง |
| 43 | — | 20 สีเหลือง | ระบบอุ่นที่นั่งด้านหลัง / โมดูลพวงมาลัย |
| 44 | 10 สีแดง | ระบบช่วยจอด / จุดบอด / กล้องถอยหลัง | |
| 45 | 15 แอมป์ สีฟ้า | กลุ่ม / กระจกมองหลัง / เข็มทิศ (LDLX) / เซ็นเซอร์ความชื้น | |
| 46 | — | — | ฟิวส์ — เปลี่ยน |
| 47 | 10 สีแดง | ไฟหน้าแบบปรับได้ / ไฟสูงอัตโนมัติ / ไฟวิ่งกลางวัน — ถ้ามีติดตั้งไว้ | |
| 48 | — | 20 สีเหลือง | ระงับการใช้งาน — SRT |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | เบาะนั่งคู่หน้าแบบอุ่น — หากมีการติดตั้ง |
| 52 | 10 สีแดง | ที่วางแก้วแบบอุ่น / สวิตช์อุ่นที่นั่งด้านหลัง — หากมีการติดตั้ง | |
| 53 | — | 10 สีแดง | โมดูล HVAC / เซ็นเซอร์อุณหภูมิในรถยนต์ |
| 54 | — | 10 สีแดง | โมดูลถุงลมนิรภัย (LA) |
| 55 | — | — | ฟิวส์ — เปลี่ยน |
| 56 | — | — | ฟิวส์ — เปลี่ยน |
| 57 | — | — | ฟิวส์ — เปลี่ยน |
| 58 | — | 10 สีแดง | โมดูลถุงลมนิรภัย (LD/LX) |
| 59 | — | 20 สีเหลือง | คันเหยียบปรับได้ — ตำรวจ |
| 60 | — | ฟอกหนัง 5 แอมป์ | หัวฉีดเครื่องซักผ้าอุ่น (LD) |
| 61 | 20 สีเหลือง | ไฟแช็ก (LA) — หากมีการติดตั้ง | |
| 62 | — | — | ฟิวส์ — เปลี่ยน |
| 63 | — | — | ฟิวส์ — เปลี่ยน |
| 64 | — | 25 A เซอร์กิตเบรกเกอร์ | กระจกมองหลัง (LD / LX) |
| 65 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 66 | — | — | ฟิวส์ — เปลี่ยน |
| 67 | — | 10 สีแดง | เซ็นเซอร์วัดแสงและฝน / ซันรูฟ |
| 68 | 10 สีแดง | ปลั๊กไฟ USB คู่ — R / A Sense (LD / LX) ที่บังแดดด้านหลัง (LD / LX) | |
| 69 | — | — | ฟิวส์ — เปลี่ยน |
| 70 | — | — | ฟิวส์ — เปลี่ยน |
2016
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์ใน Front PDC (2016)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | — | — | ฟิวส์ — เปลี่ยน |
| 2 | 40 A Vert | — | พัดลมหม้อน้ำ # 1 — (ไม่มีซุปเปอร์ชาร์จ 6.2L) |
| 3 | 50 แอมป์ สีแดง | พวงมาลัยเพาเวอร์ไฟฟ้า # 1 — ถ้ามี / พัดลมหม้อน้ำ (6.2L Supercharged) — ถ้าติดตั้ง | |
| 4 | 30 อะ โรส | — | ทางเข้า |
| 5 | 40 A Vert | — | ระบบควบคุมเสถียรภาพการทรงตัว |
| 6 | 30 อะ โรส | — | ระบบควบคุมเสถียรภาพการทรงตัว |
| 7 | 20 แอมป์ สีฟ้า | — | การแข่งขันจุดไฟตำรวจ / ACC # 1 |
| 8 | 20 แอมป์ สีฟ้า | — | การแข่งขันจุดไฟตำรวจ / ACC # 2 |
| 9 | — | 20 สีเหลือง | โมดูลขับเคลื่อนสี่ล้อ — หากมีการติดตั้ง |
| ดิกซ์ | 10 สีแดง | ความปลอดภัย — หากติดตั้ง / โคมไฟใต้กระโปรงหน้า — ตำรวจ | |
| 11 | — | 20 สีเหลือง | Cornes |
| 12 | — | 10 สีแดง | คลัตช์ปรับอากาศ |
| 13 | — | — | ฟิวส์ — เปลี่ยน |
| 14 | — | — | ฟิวส์ — เปลี่ยน |
| 15 | — | 20 สีเหลือง | HID ซ้าย — ถ้าติดตั้ง |
| 16 | — | 20 สีเหลือง | HID ขวา — ถ้าติดตั้ง |
| 18 | 50 แอมป์ สีแดง | « | พัดลมหม้อน้ำ # 2 — (6.2L ไม่อัดมากเกินไป) |
| 19 | 50 แอมป์ สีแดง | พวงมาลัยเพาเวอร์ไฟฟ้า # 2 — ถ้ามี / พัดลมหม้อน้ำ (6.2L Supercharged) | |
| 20 | 30 อะ โรส | — | มอเตอร์ปัดน้ำฝน |
| 21 | 30 แอมป์ ชมพู 20 แอมป์ น้ำเงิน -ตำรวจ | เครื่องซักผ้าไฟหน้า — หากติดตั้ง Police Bat Feed # 2 | |
| 22 | 40 A สีเขียว / 20 A สีน้ำเงิน — ตำรวจ | ปั๊มหล่อเย็นเครื่องยนต์ (6.2L Supercharged) / Police Bat Power # 3 | |
| 23 | 20 แอมป์ สีฟ้า | — | อาหารค้างคาวตำรวจ #1 |
| 24 | 20 แอมป์ สีฟ้า | — | ตำรวจจุดไฟวิ่ง/ACC Feed # 3 |
| 28 | — | — | ฟิวส์ — เปลี่ยน |
| 29 | 15 แอมป์ สีฟ้า | โมดูลควบคุมเกียร์ (ชาเลนเจอร์ / ตำรวจชาร์จ) / โมดูลเปลี่ยนเกียร์อิเล็กทรอนิกส์ (ชาเลนเจอร์) | |
| 30 | — | — | ฟิวส์ — เปลี่ยน |
| 31 | — | 25 เอ แคลร์ | โมดูลมอเตอร์ |
| 32 | — | — | ฟิวส์ — เปลี่ยน |
| 33 | — | — | ฟิวส์ — เปลี่ยน |
| 34 | — | 25 เอ แคลร์ | ระบบส่งกำลัง # 1 |
| 35 | — | 20 สีเหลือง | ระบบส่งกำลัง # 2 |
| 36 | — | 10 สีแดง | โมดูลเบรกป้องกันล้อล็อก |
| 37 | 10 สีแดง | ตัวควบคุมเครื่องยนต์ / รีเลย์พัดลมเรดาร์ (เครื่องชาร์จ / 300) / โมดูลพวงมาลัยเพาเวอร์ไฟฟ้า (เครื่องชาร์จ / 300) / รีเลย์ปั๊มน้ำมันเชื้อเพลิง (เครื่องชาร์จ / 300) / 5 สปีด | |
| 38 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 39 | 10 สีแดง | EPS (ชาเลนเจอร์) / EHPS (ตำรวจ) / รีเลย์คลัตช์ AC / รีเลย์ปั๊มสุญญากาศ / รีเลย์ปั๊มเชื้อเพลิง (ชาเลนเจอร์) / รีเลย์พัดลมแรด (ชาเลนเจอร์) | |
| 48 | 10 สีแดง | โมดูล AWD (เครื่องชาร์จ / 300) / การตัดการเชื่อมต่อเพลาหน้า (เครื่องชาร์จ / 300) / ระบบควบคุมความเร็วอัตโนมัติแบบปรับได้ (ชาเลนเจอร์) — หากมีการติดตั้ง | |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | ปั๊มสุญญากาศ |
| 52 | — | ฟอกหนัง 5 แอมป์ | Adaptive cruise (ที่ชาร์จ / 300) — ขึ้นอยู่กับอุปกรณ์ |
| 53 | — | — | ฟิวส์ — เปลี่ยน |
โฆษณา โฆษณา
กระโปรงหลังรถ
การกำหนดฟิวส์ใน PDC ด้านหลัง (2016)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 2 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 1 |
| 3 | — | — | ฟิวส์ — เปลี่ยน |
| 4 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 2 |
| 5 | 30 A Fink 20 A สีน้ำเงิน — ตำรวจ | ซันรูฟ / ไฟโดม — Police | |
| 6 | 40 A Vert | — | แสงกลางแจ้ง # 1 |
| 7 | 40 A Vert | — | แสงกลางแจ้ง # 2 |
| 8 | 30 เอ ฟิงก์ | — | ไฟส่องสว่างภายใน |
| 9 | 40 A Vert | — | ล็อคไฟฟ้า |
| ดิกซ์ | 30 เอ ฟิงก์ | — | โมดูลควบคุมประตูด้านคนขับ |
| 11 | 30 เอ ฟิงก์ | — | โมดูลควบคุมประตูผู้โดยสาร |
| 12 | 20 สีเหลือง | คอนโซลกลางด้านหลังแบบ USB คู่ / ที่จุดบุหรี่ IP — ขึ้นอยู่กับอุปกรณ์ | |
| 15 | 40 A Vert | — | พัดลม HVAC |
| 16 | 20 แอมป์ สีฟ้า | — | ไฟสปอตไลท์ซ้าย — ตำรวจ |
| 17 | — | — | ฟิวส์ — เปลี่ยน |
| 18 | 30 เอ ฟิงก์ | — | อินเทอร์เฟซเครือข่าย Mod-Font |
| 19 | — | — | ฟิวส์ — เปลี่ยน |
| 20 | — | — | ฟิวส์ — เปลี่ยน |
| 21 | 30 เอ ฟิงก์ | — | ปั๊มน้ำมันเชื้อเพลิง |
| 22 | — | 20 สีเหลือง — ตำรวจ | ไฟสปอตไลท์ขวา — ตำรวจ |
| 23 | — | 10 สีแดง | ประตูน้ำมันเชื้อเพลิง / พอร์ตการวินิจฉัย |
| 24 | — | 10 สีแดง | รวมแบตเตอรี่กลาง |
| 25 | — | 10 สีแดง | เครื่องวัดความดันลมยาง |
| 26 | 15 แอมป์ สีฟ้า | โมดูลเกียร์ Cygnus (เครื่องชาร์จ / 300) / โมดูลการเปลี่ยนเกียร์อิเล็กทรอนิกส์ (เครื่องชาร์จ / 300) | |
| 27 | — | 25 เอ แคลร์ | แอมพลิฟายเออร์ — หากมีการติดตั้ง |
| 31 | — | 25 A เซอร์กิตเบรกเกอร์ | เบาะไฟฟ้า -ขึ้นอยู่กับอุปกรณ์ |
| 32 | — | 15 แอมป์ สีฟ้า | โมดูล HVAC / กลุ่ม |
| 33 | 15 แอมป์ สีฟ้า | สวิตช์จุดระเบิด / โมดูลฮับ RF / ล็อคคอพวงมาลัย (300) — หากมีการติดตั้ง | |
| 34 | — | 10 สีแดง | คอพวงมาลัย / โมดูลนาฬิกา (300) |
| 35 | — | ฟอกหนัง 5 แอมป์ | ลาเต้เซ็นเซอร์ |
| 36 | — | 15 แอมป์ สีฟ้า | วาล์วไอเสียอิเล็กทรอนิกส์ — หากมีการติดตั้ง |
| 37 | — | 20 สีเหลือง | วิทยุ |
| 38 | — | 20 สีเหลือง | ปลั๊กไฟภายในที่พักแขน / คอนโซล Media Hub |
| 40 | — | — | ฟิวส์ — เปลี่ยน |
| 41 | — | — | ฟิวส์ — เปลี่ยน |
| 42 | 30 อะ โรส | — | ละลายน้ำแข็งด้านหลัง |
| 43 | — | 20 สีเหลือง | เบาะนั่งสบายและโมดูลพวงมาลัย (พวงมาลัยอุ่น / เบาะ RR แบบอุ่น) |
| 44 | — | 10 สีแดง | ระบบช่วยจอด / จุดบอด / กล้องถอยหลัง |
| 45 | — | 15 แอมป์ สีฟ้า | กลุ่ม / กระจกมองหลัง / เข็มทิศ (ที่ชาร์จ / 300) / เซ็นเซอร์ความชื้น |
| 46 | — | — | ฟิวส์ — เปลี่ยน |
| 47 | — | 10 สีแดง | ไฟหน้าแบบปรับได้ / ไฟสูงอัตโนมัติ / ไฟวิ่งกลางวัน — ถ้ามีติดตั้งไว้ |
| 48 | — | 20 สีเหลือง | ระบบกันสะเทือนแบบแอ็คทีฟ — หากมีการติดตั้ง |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | เบาะนั่งคู่หน้าแบบอุ่น — หากมีการติดตั้ง |
| 52 | — | 10 สีแดง | ที่วางแก้วแบบอุ่น / สวิตช์อุ่นที่นั่งด้านหลัง — หากมีการติดตั้ง |
| 53 | — | 10 สีแดง | โมดูล HVAC / เซ็นเซอร์อุณหภูมิยานพาหนะ ln |
| 54 | — | — | ฟิวส์ — เปลี่ยน |
| 55 | — | — | ฟิวส์ — เปลี่ยน |
| 56 | — | — | ฟิวส์ — เปลี่ยน |
| 57 | — | — | ฟิวส์ — เปลี่ยน |
| 58 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 59 | — | 20 สีเหลือง | คันเหยียบแบบปรับได้ -Police |
| 60 | — | ฟอกหนัง 5 แอมป์ | หัวฉีดเครื่องซักผ้าอุ่น (เครื่องชาร์จ) |
| 61 | — | — | ฟิวส์ — เปลี่ยน |
| 62 | — | — | ฟิวส์ — เปลี่ยน |
| 63 | — | — | ฟิวส์ — เปลี่ยน |
| 64 | — | 25 A เซอร์กิตเบรกเกอร์ | กระจกหลัง (เครื่องชาร์จ / 300) |
| 65 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 66 | — | — | ฟิวส์ — เปลี่ยน |
| 67 | — | 10 สีแดง | เซ็นเซอร์วัดปริมาณน้ำฝนและแสง / ซันรูฟ / กระจกมองหลังภายใน RR / ไฟช่องจ่ายไฟ (คอนโซลกลาง) / รีเลย์คันเร่งของตำรวจ |
| 68 | — | 10 สีแดง | ปลั๊กไฟ USB คู่ — R / A Sense (เครื่องชาร์จ / 300) ที่บังแดดด้านหลัง (เครื่องชาร์จ / 300) |
| 69 | — | — | ฟิวส์ — เปลี่ยน |
| 70 | — | — | ฟิวส์ — เปลี่ยน |
2017
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์ใน Front PDC (2017)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | — | — | ฟิวส์ — เปลี่ยน |
| 2 | 40 A Vert | พัดลมหม้อน้ำ # 1 — (ไม่มีซุปเปอร์ชาร์จ 6.2L) | |
| 3 | 50 แอมป์ สีแดง | พวงมาลัยเพาเวอร์ไฟฟ้า # 1 — ถ้ามี / พัดลมหม้อน้ำ (6.2L Supercharged) — ถ้าติดตั้ง | |
| 4 | 30 เอ ฟิงก์ | — | ทางเข้า |
| 5 | 40 A Vert | — | เบรกป้องกันล้อล็อก |
| 6 | 30 อะ โรส | — | เบรกป้องกันล้อล็อก |
| 7 | 20 แอมป์ สีฟ้า | — | การแข่งขันจุดไฟตำรวจ / ACC # 1 |
| 8 | 20 แอมป์ สีฟ้า | — | การแข่งขันจุดไฟตำรวจ / ACC # 2 |
| 9 | — | 20 สีเหลือง | โมดูลขับเคลื่อนสี่ล้อ — หากมีการติดตั้ง |
| ดิกซ์ | 10 สีแดง | Intrusion MOD (300) — หากมีการติดตั้ง / โคมไฟใต้ฝากระโปรง — Police | |
| 11 | — | 20 สีเหลือง | Cornes |
| 12 | — | 10 สีแดง | คลัตช์ปรับอากาศ |
| 13 | — | — | ฟิวส์ — เปลี่ยน |
| 14 | — | — | ฟิวส์ — เปลี่ยน |
| 15 | — | 20 สีเหลือง | HID ซ้าย — ถ้าติดตั้ง |
| 16 | — | 20 สีเหลือง | HID ขวา — ถ้าติดตั้ง |
| 18 | 50 แอมป์ สีแดง | — | พัดลมหม้อน้ำ — (ไม่มีซุปเปอร์ชาร์จ 6.2L) |
| 19 | 50 แอมป์ สีแดง | — | # 2 พวงมาลัยเพาเวอร์ไฟฟ้า — ถ้ามี / # 2 พัดลมหม้อน้ำ (6.2L Supercharged) |
| 20 | 30 อะ โรส | — | มอเตอร์ปัดน้ำฝน |
| 21 | 30 A Pink 20 A Blue — ตำรวจ | เครื่องซักผ้าไฟหน้า — หากติดตั้ง Police Bat Feed # 2 | |
| 22 | 40 A สีเขียว / 20 A สีน้ำเงิน — ตำรวจ | ปั๊มหล่อเย็นเครื่องยนต์ (6.2L Supercharged) / Police Bat Power # 3 | |
| 23 | 20 แอมป์ สีฟ้า | — | อาหารค้างคาวตำรวจ #1 |
| 24 | 20 แอมป์ สีฟ้า | — | ตำรวจจุดไฟวิ่ง/ACC Feed # 3 |
| 28 | — | — | ฟิวส์ — เปลี่ยน |
| 29 | 15 แอมป์ สีฟ้า | โมดูลควบคุมเกียร์ (ชาเลนเจอร์ / ตำรวจชาร์จ) / โมดูลเปลี่ยนเกียร์อิเล็กทรอนิกส์ (ชาเลนเจอร์) | |
| 30 | — | — | ฟิวส์ — เปลี่ยน |
| 31 | — | 25 เอ แคลร์ | โมดูลมอเตอร์ |
| 32 | — | — | ฟิวส์ — เปลี่ยน |
| 33 | — | — | ฟิวส์ — เปลี่ยน |
| 34 | — | 25 เอ แคลร์ | ระบบส่งกำลัง # 1 |
| 35 | — | 20 สีเหลือง | ระบบส่งกำลัง # 2 |
| 36 | — | 10 สีแดง | โมดูลเบรกป้องกันล้อล็อก |
| 37 | 10 สีแดง | ตัวควบคุมมอเตอร์ / รีเลย์พัดลมเรดาร์ (เครื่องชาร์จ / 300) / โมดูลพวงมาลัยเพาเวอร์ไฟฟ้า (เครื่องชาร์จ / 300) / TCM 5 สปีด | |
| 38 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 39 | 10 สีแดง | EPS (ชาเลนเจอร์) / EHPS (ตำรวจ) / รีเลย์คลัตช์ AC / รีเลย์ปั๊มสุญญากาศ / รีเลย์พัดลม Rad (ชาเลนเจอร์) | |
| 48 | 10 สีแดง | การถอดโมดูล AWD / เพลาหน้า — หากมีการติดตั้ง | |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | ปั๊มสุญญากาศ |
| 52 | — | ฟอกหนัง 5 แอมป์ | Adaptive cruise — ขึ้นอยู่กับอุปกรณ์ |
| 53 | — | — | ฟิวส์ — เปลี่ยน |
โฆษณา โฆษณา
กระโปรงหลังรถ
การจัดสรรฟิวส์ใน PDC ด้านหลัง (2017)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 2 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 1 |
| 3 | — | — | ฟิวส์ — เปลี่ยน |
| 4 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 2 |
| 5 | 30 A Pink 20 A Blue — ตำรวจ | ซันรูฟ / ไฟโดม — Police | |
| 6 | 40 A Vert | — | แสงกลางแจ้ง # 1 |
| 7 | 40 A Vert | — | แสงกลางแจ้ง # 2 |
| 8 | 30 อะ โรส | — | ไฟส่องสว่างภายใน |
| 9 | 40 A Vert | — | ล็อคไฟฟ้า |
| ดิกซ์ | 30 อะ โรส | — | โมดูลควบคุมประตูด้านคนขับ |
| 11 | 30 อะ โรส | — | โมดูลควบคุมประตูผู้โดยสาร |
| 12 | 20 สีเหลือง | คอนโซลกลางด้านหลังแบบ IP คู่ / ที่จุดบุหรี่ — ขึ้นอยู่กับอุปกรณ์ | |
| 15 | 40 A Vert | — | พัดลม HVAC |
| 16 | 20 แอมป์ สีฟ้า | — | ไฟสปอตไลท์ซ้าย — ตำรวจ |
| 17 | — | — | ฟิวส์ — เปลี่ยน |
| 18 | 30 อะ โรส | — | อินเทอร์เฟซเครือข่าย Mod-Font |
| 19 | — | — | ฟิวส์ — เปลี่ยน |
| 20 | — | — | ฟิวส์ — เปลี่ยน |
| 21 | 30 อะ โรส | — | ปั๊มน้ำมันเชื้อเพลิง |
| 22 | — | 20 สีเหลือง — ตำรวจ | ไฟสปอตไลท์ขวา — ตำรวจ |
| 23 | — | 10 สีแดง | ประตูน้ำมันเชื้อเพลิง / พอร์ตการวินิจฉัย |
| 24 | — | 10 สีแดง | รวมแบตเตอรี่กลาง |
| 25 | — | 10 สีแดง | เครื่องวัดความดันลมยาง |
| 26 | — | 15 แอมป์ สีฟ้า | โมดูลเกียร์ Cygnus (เครื่องชาร์จ / 300) / โมดูลการเปลี่ยนเกียร์อิเล็กทรอนิกส์ (เครื่องชาร์จ / 300) |
| 27 | — | 25 เอ แคลร์ | แอมพลิฟายเออร์ — หากมีการติดตั้ง |
| 31 | — | 25 A เซอร์กิตเบรกเกอร์ | เบาะไฟฟ้า — หากมีการติดตั้ง |
| 32 | — | 15 แอมป์ สีฟ้า | โมดูล HVAC / กลุ่ม |
| 33 | — | 15 แอมป์ สีฟ้า | สวิตช์จุดระเบิด / โมดูลฮับ RF / ล็อคคอพวงมาลัย (300) — หากมีการติดตั้ง |
| 34 | — | 10 สีแดง | โมดูลคอพวงมาลัย / นาฬิกา (300) |
| 35 | — | ฟอกหนัง 5 แอมป์ | ลาเต้เซ็นเซอร์ |
| 36 | — | 15 แอมป์ สีฟ้า | วาล์วไอเสียอิเล็กทรอนิกส์ — หากมีการติดตั้ง |
| 37 | — | 20 สีเหลือง | วิทยุ |
| 38 | — | 20 สีเหลือง | ปลั๊กไฟภายในที่พักแขน / คอนโซล Media Hub |
| 40 | — | — | ฟิวส์ — เปลี่ยน |
| 41 | — | — | ฟิวส์ — เปลี่ยน |
| 42 | 30 อะ โรส | — | ละลายน้ำแข็งด้านหลัง |
| 43 | — | 20 สีเหลือง | เบาะนั่งสบายและโมดูลพวงมาลัย (พวงมาลัยอุ่น / เบาะ RR แบบอุ่น) |
| 44 | — | 10 สีแดง | ระบบช่วยจอด / จุดบอด / กล้องถอยหลัง |
| 45 | — | 15 แอมป์ สีฟ้า | กลุ่ม / กระจกมองหลัง / เข็มทิศ (ที่ชาร์จ / 300) / เซ็นเซอร์ความชื้น / กล้องหน้า (ออกจากเลน) |
| 46 | — | — | ฟิวส์ — เปลี่ยน |
| 47 | — | 10 สีแดง | ไฟหน้าแบบปรับได้ / ไฟวิ่งกลางวัน — หากมีการติดตั้ง |
| 48 | — | 20 สีเหลือง | ระบบกันสะเทือนแบบแอคทีฟ — (6,4 L / 6,2 L) |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | เบาะนั่งคู่หน้าแบบปรับความร้อน/ระบายอากาศ — หากมีการติดตั้ง |
| 52 | — | 10 สีแดง | ที่วางแก้วแบบอุ่น / สวิตช์อุ่นที่นั่งด้านหลัง — หากมีการติดตั้ง |
| 53 | — | 10 สีแดง | โมดูล HVAC / เซ็นเซอร์อุณหภูมิยานพาหนะ ln |
| 54 | — | — | ฟิวส์ — เปลี่ยน |
| 55 | — | — | ฟิวส์ — เปลี่ยน |
| 56 | — | — | ฟิวส์ — เปลี่ยน |
| 57 | — | — | ฟิวส์ — เปลี่ยน |
| 58 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 59 | — | 20 สีเหลือง | คันเหยียบปรับได้ — ตำรวจ |
| 60 | — | — | ฟิวส์ — เปลี่ยน |
| 61 | — | — | ฟิวส์ — เปลี่ยน |
| 62 | — | — | ฟิวส์ — เปลี่ยน |
| 63 | — | — | ฟิวส์ — เปลี่ยน |
| 64 | — | 25 A เซอร์กิตเบรกเกอร์ | กระจกหลัง (เครื่องชาร์จ / 300) |
| 65 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 66 | — | — | ฟิวส์ — เปลี่ยน |
| 67 | — | 10 สีแดง | เซ็นเซอร์วัดแสงและฝน / ซันรูฟ / กระจกมองหลัง RR / รีเลย์คันเร่งของตำรวจ |
| 68 | — | 10 สีแดง | ปลั๊กไฟ USB คู่ — R / A Sense (เครื่องชาร์จ / 300) ที่บังแดดด้านหลัง (เครื่องชาร์จ / 300) RR USB Timer |
| 69 | — | — | ฟิวส์ — เปลี่ยน |
| 70 | — | — | ฟิวส์ — เปลี่ยน |
2018, 2019
โฆษณา โฆษณา
ห้องเครื่อง
การกำหนดฟิวส์ใน Front PDC (2018)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | — | — | ฟิวส์ — เปลี่ยน |
| 2 | 40 A Vert | — | พัดลมหม้อน้ำ # 1 — (ไม่มีซุปเปอร์ชาร์จ 6.2L) |
| 3 | 50 แอมป์ สีแดง | — | พวงมาลัยเพาเวอร์ไฟฟ้า n ° 1 — ถ้ามีติดตั้ง |
| 4 | 30 อะ โรส | — | ทางเข้า |
| 5 | 40 A Vert | — | เบรกป้องกันล้อล็อก |
| 6 | 30 อะ โรส | — | เบรกป้องกันล้อล็อก |
| 7 | 20 แอมป์ สีฟ้า | — | การแข่งขันจุดไฟตำรวจ / ACC # 1 |
| 8 | 50 A สีแดง / 20 A สีน้ำเงิน | — | พัดลมหม้อน้ำ (ซุปเปอร์ชาร์จ 6.2 ลิตร) / ตำรวจจุดไฟวิ่ง / ACC # 2 |
| 9 | — | 20 สีเหลือง | โมดูลขับเคลื่อนสี่ล้อ — หากมีการติดตั้ง |
| ดิกซ์ | — | 10 สีแดง | Intrusion MOD (300) — หากมีการติดตั้ง / โคมไฟใต้ฝากระโปรง — Police |
| 11 | — | 20 สีเหลือง | Cornes |
| 12 | — | 10 สีแดง | คลัตช์ปรับอากาศ |
| 13 | — | — | ฟิวส์ — เปลี่ยน |
| 14 | — | — | ฟิวส์ — เปลี่ยน |
| 15 | — | 20 สีเหลือง | HID ซ้าย — ถ้าติดตั้ง |
| 16 | — | 20 สีเหลือง | HID ขวา — ถ้าติดตั้ง |
| 18 | 50 แอมป์ สีแดง | — | พัดลมหม้อน้ำ — (ไม่มีซุปเปอร์ชาร์จ 6.2L) |
| 19 | 50 แอมป์ สีแดง | — | พวงมาลัยเพาเวอร์ไฟฟ้า n ° 2 — ถ้ามีติดตั้ง |
| 20 | 30 อะ โรส | — | มอเตอร์ปัดน้ำฝน |
| 21 | 30 A Pink 20 A Blue — ตำรวจ | — | เครื่องซักผ้าไฟหน้า — หากติดตั้ง Police Bat Feed # 2 |
| 22 | 40 A สีเขียว / 20 A สีน้ำเงิน — ตำรวจ | — | ปั๊มหล่อเย็นเครื่องยนต์ (6.2L Supercharged) / Police Bat Power # 3 |
| 23 | 20 แอมป์ สีฟ้า | — | อาหารค้างคาวตำรวจ #1 |
| 24 | 50 A สีแดง / 20 A สีน้ำเงิน | — | พัดลมหม้อน้ำ (ซุปเปอร์ชาร์จ 6.2 ลิตร) / การจุดระเบิดของตำรวจ / แหล่งจ่ายไฟ ACC n ° 3 |
| 28 | — | — | ฟิวส์ — เปลี่ยน |
| 29 | — | 15 แอมป์ สีฟ้า | โมดูลควบคุมเกียร์ (ชาเลนเจอร์ / ตำรวจชาร์จ) / โมดูลเปลี่ยนเกียร์อิเล็กทรอนิกส์ (ชาเลนเจอร์) |
| 30 | — | — | ฟิวส์ — เปลี่ยน |
| 31 | — | 25 เอ แคลร์ | โมดูลมอเตอร์ |
| 32 | — | — | ฟิวส์ — เปลี่ยน |
| 33 | — | — | ฟิวส์ — เปลี่ยน |
| 34 | — | 25 เอ แคลร์ | ระบบส่งกำลัง # 1 |
| 35 | — | 20 สีเหลือง | ระบบส่งกำลัง # 2 |
| 36 | — | 10 สีแดง | โมดูลเบรกป้องกันล้อล็อก |
| 37 | — | 10 สีแดง | ตัวควบคุมมอเตอร์ / รีเลย์พัดลมเรดาร์ (เครื่องชาร์จ / 300) / โมดูลพวงมาลัยเพาเวอร์ไฟฟ้า (เครื่องชาร์จ / 300) / TCM 5 สปีด |
| 38 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 39 | — | 10 สีแดง | EPS (ชาเลนเจอร์) / EHPS (ตำรวจ) / รีเลย์คลัตช์ AC / รีเลย์ปั๊มสุญญากาศ / รีเลย์พัดลม Rad (ชาเลนเจอร์) |
| 48 | — | 10 สีแดง | การถอดโมดูล AWD / เพลาหน้า — หากมีการติดตั้ง |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | ปั๊มสุญญากาศ |
| 52 | — | ฟอกหนัง 5 แอมป์ | Adaptive cruise — ขึ้นอยู่กับอุปกรณ์ |
| 53 | — | — | ฟิวส์ — เปลี่ยน |
โฆษณา โฆษณา
กระโปรงหลังรถ
การกำหนดฟิวส์ใน PDC ด้านหลัง (2018)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 2 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 1 |
| 3 | — | — | ฟิวส์ — เปลี่ยน |
| 4 | สีเหลือง 60 แอมป์ | — | แหล่งจ่ายไฟ PDC ด้านหน้า # 2 |
| 5 | 30 A Pink 20 A Blue — ตำรวจ | — | ซันรูฟ / ไฟโดม — Police |
| 6 | 40 A Vert | — | แสงกลางแจ้ง # 1 |
| 7 | 40 A Vert | — | แสงกลางแจ้ง # 2 |
| 8 | 30 อะ โรส | — | ไฟส่องสว่างภายใน |
| 9 | 40 A Vert | — | ล็อคไฟฟ้า |
| ดิกซ์ | 30 อะ โรส | — | โมดูลควบคุมประตูด้านคนขับ |
| 11 | 30 อะ โรส | — | โมดูลควบคุมประตูผู้โดยสาร |
| 12 | — | 20 สีเหลือง | คอนโซลกลางด้านหลังแบบ USB คู่ / ที่จุดบุหรี่ IP — ขึ้นอยู่กับอุปกรณ์ |
| 15 | 40 A Vert | — | พัดลม HVAC |
| 16 | 20 แอมป์ สีฟ้า | — | ไฟสปอตไลท์ซ้าย — ตำรวจ |
| 17 | 20 แอมป์ สีฟ้า | — | ไฟสปอตไลท์ขวา — ตำรวจ |
| 18 | 30 อะ โรส | — | Mod Network Interface — ตำรวจ |
| 19 | — | — | ฟิวส์ — เปลี่ยน |
| 20 | — | — | ฟิวส์ — เปลี่ยน |
| 21 | 30 อะ โรส | — | ปั๊มเชื้อเพลิง (ไม่ใช่ 6.2L SRT Demon) |
| 22 | — | ฟอกหนัง 5 แอมป์ | ไซเบอร์เกตเวย์ Mod |
| 23 | — | 10 สีแดง | ประตูน้ำมันเชื้อเพลิง / พอร์ตการวินิจฉัย |
| 24 | — | 10 สีแดง | รวมแบตเตอรี่กลาง |
| 25 | — | 10 สีแดง | เครื่องวัดความดันลมยาง |
| 26 | — | 15 แอมป์ สีฟ้า | โมดูลเกียร์ Cygnus (เครื่องชาร์จ / 300) / โมดูลการเปลี่ยนเกียร์อิเล็กทรอนิกส์ (เครื่องชาร์จ / 300) |
| 27 | — | 25 เอ แคลร์ | แอมพลิฟายเออร์ — หากมีการติดตั้ง |
| 31 | — | 25 A เซอร์กิตเบรกเกอร์ | เบาะไฟฟ้า — หากมีการติดตั้ง |
| 32 | — | 15 แอมป์ สีฟ้า | โมดูล HVAC / กลุ่ม |
| 33 | — | 15 แอมป์ สีฟ้า | สวิตช์จุดระเบิด / โมดูลฮับ RF / ล็อคคอพวงมาลัย (300) — หากมีการติดตั้ง |
| 34 | — | 10 สีแดง | คอพวงมาลัย / โมดูลนาฬิกา (300) |
| 35 | — | ฟอกหนัง 5 แอมป์ | เซ็นเซอร์แบตเตอรี่ |
| 36 | — | 15 แอมป์ สีฟ้า | วาล์วไอเสียอิเล็กทรอนิกส์ — หากมีการติดตั้ง |
| 37 | — | 20 สีเหลือง | วิทยุ |
| 38 | — | 20 สีเหลือง | ปลั๊กไฟภายในที่พักแขน / คอนโซล Media Hub |
| 40 | 30 อะ โรส | — | ปั๊มน้ำมันเชื้อเพลิง (6.2 L SRT Demon — ถ้ามีติดตั้ง) |
| 41 | 30 อะ โรส | — | ปั๊มน้ำมันเชื้อเพลิง (6.2 L SRT Demon — ถ้ามีติดตั้ง) |
| 42 | 30 อะ โรส | — | ละลายน้ำแข็งด้านหลัง |
| 43 | — | 20 สีเหลือง | เบาะนั่งสบายและโมดูลพวงมาลัย (พวงมาลัยอุ่น / เบาะ RR แบบอุ่น) |
| 44 | — | 10 สีแดง | ระบบช่วยจอด / จุดบอด / กล้องถอยหลัง |
| 45 | — | 15 แอมป์ สีฟ้า | กลุ่ม / กระจกมองหลัง / เข็มทิศ (เครื่องชาร์จ / 300) / เซ็นเซอร์ความชื้น / กล้องหน้า (ออกจากเลน) / Cyber Gateway |
| 46 | — | — | ฟิวส์ — เปลี่ยน |
| 47 | — | 10 สีแดง | ไฟหน้าแบบปรับได้ / ไฟวิ่งกลางวัน — หากมีการติดตั้ง |
| 48 | — | 20 สีเหลือง | ระบบกันสะเทือนแบบแอคทีฟ — (6,4 L / 6,2 L) |
| 49 | — | — | ฟิวส์ — เปลี่ยน |
| 50 | — | — | ฟิวส์ — เปลี่ยน |
| 51 | — | 20 สีเหลือง | เบาะนั่งคู่หน้าแบบปรับความร้อน/ระบายอากาศ — หากมีการติดตั้ง |
| 52 | — | 10 สีแดง | ที่วางแก้วแบบอุ่น / สวิตช์อุ่นที่นั่งด้านหลัง — หากมีการติดตั้ง |
| 53 | — | 10 สีแดง | โมดูล HVAC / เซ็นเซอร์อุณหภูมิในรถยนต์ |
| 54 | — | — | ฟิวส์ — เปลี่ยน |
| 55 | — | — | ฟิวส์ — เปลี่ยน |
| 56 | — | — | ฟิวส์ — เปลี่ยน |
| 57 | — | — | ฟิวส์ — เปลี่ยน |
| 58 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 59 | — | 20 สีเหลือง | คันเหยียบปรับได้ — ตำรวจ |
| 60 | — | — | ฟิวส์ — เปลี่ยน |
| 61 | — | — | ฟิวส์ — เปลี่ยน |
| 62 | — | — | ฟิวส์ — เปลี่ยน |
| 63 | — | — | ฟิวส์ — เปลี่ยน |
| 64 | — | 25 A เซอร์กิตเบรกเกอร์ | กระจกหลัง (เครื่องชาร์จ / 300) |
| 65 | — | 10 สีแดง | โมดูลถุงลมนิรภัย |
| 66 | — | — | ฟิวส์ — เปลี่ยน |
| 67 | — | 10 สีแดง | เซ็นเซอร์วัดแสงและฝน / ซันรูฟ / กระจกมองหลัง RR / รีเลย์คันเร่งของตำรวจ |
| 68 | — | 10 สีแดง | ปลั๊กไฟ USB คู่ — R / A Sense (เครื่องชาร์จ / 300) ที่บังแดดด้านหลัง (เครื่องชาร์จ / 300) RR USB Timer |
| 69 | — | — | ฟิวส์ — เปลี่ยน |
| 70 | — | — | ฟิวส์ — เปลี่ยน |
