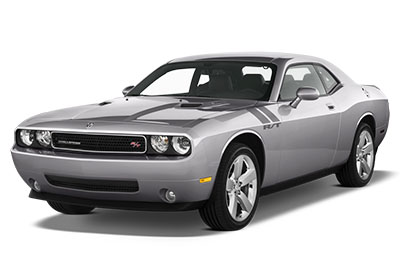

ในบทความนี้ เราจะพิจารณา Dodge Challenger รุ่นที่สามก่อนการปรับโฉม ซึ่งผลิตตั้งแต่ปี 2008 ถึง 2014 ที่นี่คุณจะได้พบกับแผนผังของกล่องฟิวส์ของ Dodge Challenger 2009, 2010, 2011, 2012, 2013 และ 2014 รับข้อมูลเกี่ยวกับ ตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
การจัดฟิวส์ Dodge Challenger 2009-2014
ฟิวส์ที่จุดบุหรี่ของ Dodge Challenger (เต้ารับไฟฟ้า)คือฟิวส์ №9 ( ปลั๊กไฟ) และ №18 (ที่จุดบุหรี่ที่แผงหน้าปัด / เลือกปลั๊กไฟได้) ในศูนย์จ่ายไฟ DC ‘แหล่งจ่ายไฟด้านหลัง (ลำตัว)
ตำแหน่งกล่องฟิวส์
โมดูลพลังงานแบบบูรณาการ
Integrated Power Module (IPM) อยู่ในห้องเครื่องด้านผู้โดยสาร
ศูนย์จำหน่ายไฟฟ้าด้านหลัง
นอกจากนี้ยังมีศูนย์จำหน่ายไฟฟ้าที่บริเวณท้ายรถใต้แผงประตูยางอะไหล่
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2552, 2553
ห้องเครื่อง
ใช้ไดอะแกรมกล่องฟิวส์จากคู่มือเจ้าของปี 2010 ตำแหน่งของฟิวส์ในรถยนต์ที่ผลิตในช่วงเวลาอื่นอาจแตกต่างกัน
การกำหนดฟิวส์ใน IPM (2009, 2010)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | — | 15 แอมป์ สีฟ้า | มอเตอร์เครื่องซักผ้า |
| 2 | — | 25 อะ เนเชอเรล | โมดูลควบคุมระบบส่งกำลัง (PCM) / NGS (Batt) กำลังไฟฟ้า |
| 3 | — | 25 อะ เนเชอเรล | สตาร์ท / สตาร์ท |
| 4 | — | 25 อะ เนเชอเรล | EGR / โซลินอยด์กระแสสลับ |
| 5 | — | — | — |
| 6 | — | 25 อะ เนเชอเรล | คอยล์จุดระเบิด / หัวฉีด |
| 7 | — | — | — |
| 8 | — | 30 A Vert | ทางเข้า |
| 9 | — | — | — |
| ดิกซ์ | 30 อะ โรส | — | ที่ปัดน้ำฝน |
| 11 | 30 อะ โรส | — | วาล์วระบบเบรกป้องกันล้อล็อก (ABS) |
| 12 | 40 A Vert | — | พัดลมหม้อน้ำต่ำ/สูง |
| 13 | 50 แอมป์ สีแดง | — | มอเตอร์ปั๊มระบบเบรกป้องกันล้อล็อก (ABS) |
| 14 | — | — | — |
| 15 | 50 แอมป์ สีแดง | — | พัดลมหม้อน้ำ |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
ศูนย์จำหน่ายไฟฟ้าด้านหลัง
ใช้ไดอะแกรมกล่องฟิวส์จากคู่มือเจ้าของปี 2010 ตำแหน่งของฟิวส์ในรถยนต์ที่ผลิตในช่วงเวลาอื่นอาจแตกต่างกัน
โฆษณา โฆษณา
การจัดสรรฟิวส์ในศูนย์กระจายพลังงานด้านหลัง (2009, 2010)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | สีเหลือง 60 แอมป์ | การจุดระเบิดด้วยการดึงออก (IOD) ช่อง 1 ของศูนย์จ่ายไฟด้านหลังมีฟิวส์ IOD สีดำซึ่งจำเป็นสำหรับการประมวลผลรถยนต์ระหว่างการประกอบ ชิ้นส่วนทดแทนบริการคือฟิวส์ตลับสีเหลือง 60 แอมป์ | |
| 2 | 40 A Vert | — | โมดูลพลังงานในตัว (IPM) |
| 3 | — | — | — |
| 4 | 40 A Vert | — | โมดูลพลังงานในตัว (IPM) |
| 5 | 30 อะ โรส | — | ที่นั่งอุ่น — หากมีการติดตั้ง |
| 6 | — | 20 สีเหลือง | ปั๊มน้ำมันเชื้อเพลิง |
| 7 | — | 15 แอมป์ สีฟ้า | เครื่องขยายเสียง — หากมีการติดตั้ง |
| 8 | 15 แอมป์ สีฟ้า | ตัวเชื่อมต่อการวินิจฉัย (DLC) / โมดูลควบคุมไร้สาย (WCM) / โหนดจุดระเบิดแบบไร้สาย (WIN) | |
| 9 | — | 20 สีเหลือง | ปลั๊ก |
| ดิกซ์ | — | 25 อะ เนเชอเรล | ปั๊มสุญญากาศ — หากมีการติดตั้ง |
| 11 | เซอร์กิตเบรกเกอร์ 25 แอมป์ | — | ชุดประกอบและสวิตช์ที่นั่งคนขับ (ช่อง 11, 12 และ 13 มีฟิวส์รีเซ็ตตัวเอง (เบรกเกอร์วงจร) ซึ่งซ่อมได้โดยตัวแทนจำหน่ายที่ได้รับอนุญาตเท่านั้น) |
| 12 | เซอร์กิตเบรกเกอร์ 25 แอมป์ | — | สวิตช์ที่นั่งผู้โดยสาร (ช่อง 11, 12 และ 13 มีฟิวส์รีเซ็ตอัตโนมัติ (เบรกเกอร์วงจร) ซึ่งสามารถซ่อมแซมได้โดยตัวแทนจำหน่ายที่ได้รับอนุญาตเท่านั้น) |
| 13 | เซอร์กิตเบรกเกอร์ 25 แอมป์ | — | โมดูลประตู สวิตช์กระจกไฟฟ้าด้านคนขับ และสวิตช์กระจกไฟฟ้าของผู้โดยสาร (ช่อง 11, 12 และ 13 มีฟิวส์แบบรีเซ็ตตัวเอง (เซอร์กิตเบรกเกอร์) ซึ่งซ่อมได้โดยตัวแทนจำหน่ายที่ได้รับอนุญาตเท่านั้น) |
| 14 | — | 10 สีแดง | ระบบควบคุมความร้อน AC / กลุ่ม / โมดูลความปลอดภัย — ขึ้นอยู่กับอุปกรณ์ |
| 15 | — | 20 สีเหลือง | โช้คอัพแบบแอคทีฟ — ถ้ามีติดตั้งไว้ |
| 16 | — | 20 สีเหลือง | โมดูลเบาะนั่งแบบอุ่น — หากมีการติดตั้ง |
| 17 | — | 20 สีเหลือง | แผงหน้าปัด |
| 18 | — | 20 สีเหลือง | ที่จุดบุหรี่ (แดชบอร์ด) |
| 19 | — | 10 สีแดง | ไฟหยุด |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | 10 สีแดง | ผู้ควบคุมความยับยั้งชั่งใจผู้ครอบครอง (ORC) |
| 28 | — | 15 แอมป์ สีฟ้า | การจุดระเบิด, ระบบควบคุมฮีตเตอร์ AC / ตัวควบคุมการยับยั้งการครอบครอง (ORC) |
| 29 | ฟอกหนัง 5 แอมป์ | คลัสเตอร์ / ระบบควบคุมเสถียรภาพอิเล็กทรอนิกส์ (ESC) / โมดูลควบคุมระบบส่งกำลัง (PCM) / สวิตช์หยุดไฟ | |
| 30 | — | 10 สีแดง | โมดูลประตู / กระจกไฟฟ้า / โมดูลควบคุมพวงมาลัย (SCM) |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | — | ฟอกหนัง 5 แอมป์ | โมดูลเสาอากาศ — ถ้ามี / กระจกไฟฟ้า |
| 36 | — | 25 อะ เนเชอเรล | โทรศัพท์แฮนด์ฟรี — หากมี / วิทยุ / เพาเวอร์ซัพพลาย |
| 37 | — | 15 แอมป์ สีฟ้า | การแพร่เชื้อ |
| 38 | — | 10 สีแดง | โมดูลไฟข้อมูลสินค้า / ยานพาหนะ — หากมีการติดตั้ง |
| 39 | — | 10 สีแดง | กระจกอุ่น — หากมีการติดตั้ง |
| 40 | — | 5 แอมป์ สีส้ม | กระจกมองข้างอัตโนมัติ / เบาะอุ่น — ถ้ามี / สวิตช์แบงค์ |
| 41 | — | — | — |
| 42 | 30 อะ โรส | — | มอเตอร์พัดลมหน้า |
| 43 | 30 อะ โรส | — | ไล่ฝ้ากระจกหลัง |
| 44 | 20 แอมป์ สีฟ้า | — | แอมพลิฟายเออร์ / ซันรูฟ — ถ้ามีติดตั้งไว้ |
2011, 2013, 2014
โฆษณา โฆษณา
ห้องเครื่อง
ใช้ไดอะแกรมกล่องฟิวส์จากคู่มือเจ้าของปี 2010 ตำแหน่งของฟิวส์ในรถยนต์ที่ผลิตในช่วงเวลาอื่นอาจแตกต่างกัน
การกำหนดฟิวส์ใน IPM (2011, 2013, 2014)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | — | 15 แอมป์ สีฟ้า | มอเตอร์เครื่องซักผ้า |
| 2 | — | 25 อะ เนเชอเรล | โมดูลควบคุมระบบส่งกำลัง (PCM) / NGS (Batt) กำลังไฟฟ้า |
| 3 | — | 25 อะ เนเชอเรล | สตาร์ท / สตาร์ท |
| 4 | — | 25 อะ เนเชอเรล | EGR / โซลินอยด์กระแสสลับ |
| 5 | — | 15 แอมป์ สีฟ้า | โมดูลควบคุมระบบส่งกำลัง |
| 6 | — | 25 อะ เนเชอเรล | คอยล์จุดระเบิด / หัวฉีด |
| 7 | — | 25 อะ เนเชอเรล | รีเลย์เครื่องซักผ้าไฟหน้า — ถ้ามีติดตั้ง |
| 8 | — | 30 A Vert | ทางเข้า |
| 9 | — | — | — |
| ดิกซ์ | 30 อะ โรส | — | ที่ปัดน้ำฝน |
| 11 | 30 อะ โรส | — | วาล์วระบบเบรกป้องกันล้อล็อก (ABS) |
| 12 | 40 A Vert | — | พัดลมหม้อน้ำต่ำ/สูง |
| 13 | 50 แอมป์ สีแดง | — | มอเตอร์ปั๊มระบบเบรกป้องกันล้อล็อก (ABS) |
| 14 | — | — | — |
| 15 | 50 แอมป์ สีแดง | — | พัดลมหม้อน้ำ |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
ศูนย์จำหน่ายไฟฟ้าด้านหลัง
ใช้ไดอะแกรมกล่องฟิวส์จากคู่มือเจ้าของปี 2010 ตำแหน่งของฟิวส์ในรถยนต์ที่ผลิตในช่วงเวลาอื่นอาจแตกต่างกัน
โฆษณา โฆษณา
การจัดสรรฟิวส์ในศูนย์กระจายพลังงานด้านหลัง (2011, 2013, 2014)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | สีเหลือง 60 แอมป์ | การจุดระเบิดด้วยการดึงออก (IOD) ช่อง 1 ของศูนย์จ่ายไฟด้านหลังมีฟิวส์ IOD สีดำซึ่งจำเป็นสำหรับการประมวลผลรถยนต์ระหว่างการประกอบ ชิ้นส่วนทดแทนบริการคือฟิวส์ตลับสีเหลือง 60 แอมป์ | |
| 2 | 40 A Vert | — | โมดูลพลังงานในตัว (IPM) |
| 3 | — | — | — |
| 4 | 40 A Vert | — | โมดูลพลังงานในตัว (IPM) |
| 5 | 30 อะ โรส | — | ที่นั่งอุ่น — หากมีการติดตั้ง |
| 6 | — | 20 สีเหลือง | ปั๊มน้ำมันเชื้อเพลิง |
| 7 | — | 15 แอมป์ สีฟ้า | เครื่องขยายเสียง — หากมีการติดตั้ง |
| 8 | 15 แอมป์ สีฟ้า | ตัวเชื่อมต่อการวินิจฉัย (DLC) / โมดูลควบคุมไร้สาย (WCM) / โหนดจุดระเบิดแบบไร้สาย (WIN) | |
| 9 | — | 20 สีเหลือง | ปลั๊ก |
| ดิกซ์ | — | — | — |
| 11 | เซอร์กิตเบรกเกอร์ 25 แอมป์ | — | ชุดประกอบและสวิตช์ที่นั่งคนขับ (ช่อง 11, 12 และ 13 มีฟิวส์รีเซ็ตตัวเอง (เบรกเกอร์วงจร) ซึ่งซ่อมได้โดยตัวแทนจำหน่ายที่ได้รับอนุญาตเท่านั้น) |
| 12 | เซอร์กิตเบรกเกอร์ 25 แอมป์ | — | สวิตช์ที่นั่งผู้โดยสาร (ช่อง 11, 12 และ 13 มีฟิวส์รีเซ็ตอัตโนมัติ (เบรกเกอร์วงจร) ซึ่งสามารถซ่อมแซมได้โดยตัวแทนจำหน่ายที่ได้รับอนุญาตเท่านั้น) |
| 13 | เซอร์กิตเบรกเกอร์ 25 แอมป์ | — | โมดูลประตู สวิตช์กระจกไฟฟ้าด้านคนขับ และสวิตช์กระจกไฟฟ้าของผู้โดยสาร (ช่อง 11, 12 และ 13 มีฟิวส์แบบรีเซ็ตตัวเอง (เซอร์กิตเบรกเกอร์) ซึ่งซ่อมได้โดยตัวแทนจำหน่ายที่ได้รับอนุญาตเท่านั้น) |
| 14 | — | 10 สีแดง | ระบบควบคุมความร้อน AC / กลุ่ม / โมดูลความปลอดภัย — ขึ้นอยู่กับอุปกรณ์ |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | — | 20 สีเหลือง | กลุ่ม |
| 18 | — | 20 สีเหลือง | ปลั๊กไฟที่เลือกได้ |
| 19 | — | 10 สีแดง | ไฟหยุด |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | 10 สีแดง | ผู้ควบคุมความยับยั้งชั่งใจผู้ครอบครอง (ORC) |
| 28 | — | 10 สีแดง | จังหวะการจุดระเบิด |
| 29 | ฟอกหนัง 5 แอมป์ | คลัสเตอร์ / ระบบควบคุมเสถียรภาพอิเล็กทรอนิกส์ (ESC) / โมดูลควบคุมระบบส่งกำลัง (PCM) / สวิตช์หยุดไฟ | |
| 30 | — | 10 สีแดง | โมดูลประตู / กระจกไฟฟ้า / โมดูลควบคุมพวงมาลัย (SCM) |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | — | ฟอกหนัง 5 แอมป์ | โมดูลเสาอากาศ — ถ้ามี / กระจกไฟฟ้า |
| 36 | — | 25 อะ เนเชอเรล | โทรศัพท์แฮนด์ฟรี — หากมี / วิทยุ / เพาเวอร์ซัพพลาย |
| 37 | — | 15 แอมป์ สีฟ้า | การแพร่เชื้อ |
| 38 | — | 10 สีแดง | โมดูลไฟข้อมูลสินค้า / ยานพาหนะ — หากมีการติดตั้ง |
| 39 | — | 10 สีแดง | กระจกอุ่น — หากมีการติดตั้ง |
| 40 | — | 5 แอมป์ สีส้ม | กระจกมองข้างอัตโนมัติ / เบาะอุ่น — ถ้ามี / สวิตช์แบงค์ |
| 41 | — | — | — |
| 42 | 30 อะ โรส | — | มอเตอร์พัดลมหน้า |
| 43 | 30 อะ โรส | — | ไล่ฝ้ากระจกหลัง |
| 44 | 20 แอมป์ สีฟ้า | — | แอมพลิฟายเออร์ / ซันรูฟ — ถ้ามีติดตั้งไว้ |
