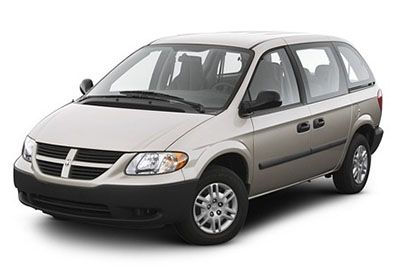

ในบทความนี้เราพิจารณา Dodge Caravan รุ่นที่สี่ซึ่งผลิตตั้งแต่ปี 2544 ถึง 2550 ที่นี่คุณจะได้พบกับแผนผังของกล่องฟิวส์ของ Dodge Caravan 2001, 2002, 2003, 2004, 2005, 2006 และ 2007 รับข้อมูลเกี่ยวกับสถานที่ ของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
การจัดฟิวส์ Dodge Caravan 2001-2007
ใช้ข้อมูลจากคู่มือเจ้าของปี 2548-2550 ตำแหน่งและการทำงานของฟิวส์ในรถยนต์ที่ผลิตก่อนหน้านี้อาจแตกต่างกัน
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Dodge Caravan คือฟิวส์ F6 ในกล่องฟิวส์ของห้องเครื่อง
ตำแหน่งกล่องฟิวส์
โมดูลพลังงานในตัวอยู่ในห้องเครื่องใกล้กับแบตเตอรี่
ศูนย์นี้มีฟิวส์แมกซี่ มินิฟิวส์และรีเลย์ ฉลากที่ระบุส่วนประกอบแต่ละชิ้นจะพิมพ์อยู่ที่ด้านในของฝาครอบ
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การกำหนดฟิวส์และรีเลย์ใน IPM
| โพรง | แอมพลิ | คำอธิบาย |
|---|---|---|
| ฟิวส์สูงสุด: | ||
| F4 | 30 อะ โรส | ที่ปัดน้ำฝนกระจกหน้า |
| F9 | 40 A Vert | ปั๊มระบบเบรกป้องกันล้อล็อก (ABS) |
| F10 | 40 A Vert | พัดลมหน้า |
| F13 | 40 A Vert | ไฟแบ็คไลท์อิเล็กทรอนิกส์ (EBL) |
| F19 | 40 A Vert | โมดูลควบคุมร่างกาย (BCM) แหล่งจ่ายไฟ 1 |
| F20 | 30 อะ โรส | เครื่องขยายเสียงกลาง |
| F22 | 30 อะ โรส | ที่นั่ง |
| F27 | 40 A Vert | พัดลมหม้อน้ำ |
| F28 | 40 A Vert | กระจกไฟฟ้า |
| F30 | 40 A Vert | เครื่องซักผ้าไฟหน้า (ส่งออกเท่านั้น) |
| F31 | 40 A Vert | ประตูบานเลื่อนไฟฟ้า |
| F32 | 40 A Vert | ประตูท้ายไฟฟ้า |
| มินิฟิวส์: | ||
| F1 | 20 สีเหลือง | ไฟตัดหมอก |
| F2 | 15 แอมป์ สีฟ้า | ไฟจอดรถซ้าย / ไฟท้าย |
| F3 | 15 แอมป์ สีฟ้า | ไฟจอดรถ / ด้านหลังขวา |
| F5 | 20 สีเหลือง | รวม RDO/IP |
| F6 | 20 สีเหลือง | จุดระเบิดหรือแบตเตอรี่ 12 โวลต์ |
| F8 | 20 สีเหลือง | แตรรถยนต์ |
| F11 | 20 สีเหลือง | ที่ปัดน้ำฝนด้านหลัง EWD |
| F12 | 25 อะ เนเชอเรล | พัดลมหลัง |
| F14 | 20 สีเหลือง | ระบบตัดไฟ (IOD) |
| F15 | 20 สีเหลือง | แบตเตอรี่ทรานแซกซ์อิเล็กทรอนิกส์อัตโนมัติ (EATX) |
| F 16 | 25 อะ เนเชอเรล | TSA |
| F17 | 20 สีเหลือง | ปั๊มน้ำมันเชื้อเพลิง |
| F18 | 15 แอมป์ สีฟ้า | คลัตช์ A / C |
| F21 | 25 อะ เนเชอเรล | โมดูลระบบเบรกป้องกันล้อล็อก (ABS) |
| F23 | 10 สีแดง | สวิตช์จุดระเบิด |
| F24 | 20 สีเหลือง | เสี่ยง |
| F26 | 20 สีเหลือง | ไฟหยุด |
| F33 | 15 แอมป์ สีฟ้า | เครื่องซักผ้าหน้า / หลัง |
| 20 สีเหลือง | อะไหล่ (IOD) | |
| เรอเล | ||
| R1 | ปิดเครื่องอัตโนมัติ | |
| R2 | สตาร์ทเตอร์ | |
| R3 | อุปกรณ์เสริม | |
| R4 | สำรอง | |
| R5 | เครื่องซักผ้าไฟหน้า (ส่งออก) | |
| R6 | ไฟจอด | |
| R7 | แตรรถยนต์ | |
| R8 | ไฟตัดหมอกหน้า | |
| R9 | เครื่องไล่ฝ้า | |
| R10 | คลัตช์คอมเพรสเซอร์เครื่องปรับอากาศ | |
| R11 | มอเตอร์พัดลมหลัง | |
| R12 | ปั๊มน้ำมันเชื้อเพลิง | |
| R13 | มอเตอร์พัดลมหน้า | |
| R14 | ระบบควบคุมเกียร์ | |
| R15 | สำรอง | |
| R16 | ที่ปัดน้ำฝนด้านหน้าขึ้น / ลง | |
| R17 | เปิด / ปิดที่ปัดน้ำฝนด้านหน้า |
