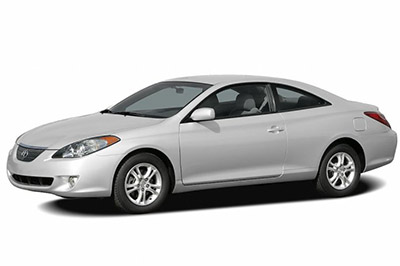

ในบทความนี้เราพิจารณารุ่นที่สองของ Toyota Camry Solara / Solara (XV30) ที่ผลิตตั้งแต่ปี 2546 ถึง 2551 ที่นี่คุณจะพบแผนผังของกล่องฟิวส์ของ Toyota Solara 2004, 2005, 2006, 2007 และ 2008 รับข้อมูลเกี่ยวกับ ตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
เลย์เอาต์ฟิวส์ Toyota Solara 2004-2008
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Toyota Solara คือฟิวส์ # 44 “CIG” และ # 45 “P / POINT” ในกล่องฟิวส์แผงหน้าปัด
กล่องฟิวส์ห้องโดยสาร
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์อยู่ใต้แผงหน้าปัด (ด้านซ้าย) ด้านหลังฝาครอบ
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การกำหนดฟิวส์ในห้องโดยสาร
| № | ชื่อ | แอมแปร์ [A] | วงจร |
|---|---|---|---|
| 24 | P/W No.2 (เปิดประทุน) | 7,5 | กระจกมองข้างไฟฟ้า |
| 25 | หมอก | ดิกซ์ | ไฟตัดหมอกหน้า |
| 26 | OBD | 7,5 | ระบบวินิจฉัยออนบอร์ด |
| 27 | ไม่ | 25 | ระบบเครื่องเสียงรถยนต์ |
| 28 | หยุด | 15 | ไฟเบรก, ไฟเบรกสูง, ระบบเบรกป้องกันล้อล็อก, ระบบควบคุมการล็อกเกียร์, ระบบควบคุมเสถียรภาพของรถ, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ |
| 29 | AM1 | 7,5 | ระบบสตาร์ท |
| 30 | P/W | 25 | กระจกไฟฟ้า |
| 31 | เอส / หลังคา | 25 | ซันรูฟไฟฟ้า |
| 32 | คิว | ดิกซ์ | ไฟท้าย, ไฟจอดรถ, ไฟส่องป้ายทะเบียน, ไฟตัดหมอกหน้า, ระบบฉีดเชื้อเพลิงแบบหลายจุด / ระบบฉีดเชื้อเพลิงแบบต่อเนื่องหลายจุด |
| 33 | แผงหน้าปัด | ดิกซ์ | ไฟส่องกล่องถุงมือ จอมัลติฟังก์ชั่น ไฟเตือนแผงหน้าปัด ไฟเตือนที่แผงหน้าปัด |
| 34 | ECU-IG | ดิกซ์ | ระบบถุงลมนิรภัย SRS, ระบบเบรกป้องกันล้อล็อก, ระบบควบคุมเสถียรภาพการทรงตัวของรถ, ระบบควบคุมการลื่นไถล, ระบบช่วยเบรก, เข็มทิศ, กระจกภายในป้องกันแสงสะท้อน, ซันรูฟไฟฟ้า, กระจกไฟฟ้า, ระบบสื่อสารมัลติเพล็กซ์ |
| 35 | HTR | ดิกซ์ | ระบบปรับอากาศ, ไล่ฝ้ากระจกหลัง, ไล่ฝ้ากระจกมองข้าง |
| 36 | LAVAGE | 15 | ที่ล้างกระจกหน้ารถ |
| 37 | S/HTR | 20 | ที่นั่งอุ่น |
| 38 | JAUGE1 | ดิกซ์ | เกจและเมตร, จอแสดงข้อมูลอเนกประสงค์, ระบบควบคุมเกียร์, ไฟเลี้ยว, ไฟถอยหลัง, ระบบควบคุมความเร็วอัตโนมัติ, ระบบชาร์จไฟ, ระบบกันขโมย, เกียร์อัตโนมัติ |
| 39 | เทค | 25 | ที่ปัดน้ำฝนกระจกหน้า |
| 40 | RAD1 | 20 | ระบบเครื่องเสียงรถยนต์ |
| 41 | ECU-B | ดิกซ์ | ระบบสื่อสารมัลติเพล็กซ์ (ระบบล็อคประตูไฟฟ้า, ระบบรักษาความปลอดภัย, ระบบล็อคประตูอัตโนมัติ, ระบบควบคุมไฟอัตโนมัติ, ระบบดับไฟหน้า, ระบบปิดไฟท้ายอัตโนมัติ, ทางเข้าสว่าง, ระบบไฟส่องสว่างเวลากลางวัน, ระบบควบคุมระยะไกลไร้สาย), ระบบปรับอากาศ, ระบบการจำแนกผู้โดยสารด้านหน้า มาตรวัดและเมตร ระบบควบคุมเสถียรภาพของรถ |
| 42 | โดม | 7,5 | ไฟสวิตช์จุดระเบิด ไฟภายใน ไฟส่วนบุคคล ไฟท้ายรถ ไฟโต๊ะเครื่องแป้ง ระบบควบคุมระยะไกลไร้สาย จอแสดงผลข้อมูลหลาย |
| 43 | ECU ACC | 7,5 | กระจกไฟฟ้า จอแสดงข้อมูล มาตรวัดและเมตร เกียร์อัตโนมัติ ระบบสื่อสารมัลติเพล็กซ์ |
| 44 | บุหรี่ | 15 | ปลั๊ก |
| 45 | P/POINT | 15 | ปลั๊ก |
| 46 | RAD2 | ดิกซ์ | ระบบเครื่องเสียงรถยนต์ |
| 47 | ME HTR | ดิกซ์ | เครื่องไล่ฝ้ากระจกมองข้าง, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ |
| 54 | ตัวแทน | 30 | กระจกมองข้างไฟฟ้า |
| 55 | พี / วิคเตอร์ | 30 | เบาะไฟฟ้า |
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง
| № | ชื่อ | แอมแปร์ [A] | วงจร |
|---|---|---|---|
| 1 | หัว LH LWR | 15 | ไฟหน้าซ้าย (ไฟต่ำ) |
| 2 | HEAD RH LWR | 15 | ไฟหน้าขวา (ไฟต่ำ) |
| 3 | DRL | 5 | ระบบไฟวิ่งกลางวัน |
| 4 | เครื่องปรับอากาศ | ดิกซ์ | ระบบปรับอากาศ |
| 5 | EFI2 | 5 | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ |
| 6 | เซนต์ | 5 | ระบบสตาร์ท |
| 7 | สำรอง | ดิกซ์ | ฟิวส์อะไหล่ |
| 8 | สำรอง | 15 | ฟิวส์อะไหล่ |
| 9 | สำรอง | 5 | ฟิวส์อะไหล่ |
| ดิกซ์ | UN M | 30 | ระบบสตาร์ท ฟิวส์ «IGN» และ «IG2 n .» |
| 11 | HEAD LH UPR | ดิกซ์ | ไฟหน้าซ้าย (ไฟสูง) |
| 12 | HEAD RH UPR | ดิกซ์ | ไฟหน้าขวา (ไฟสูง) |
| 13 | ALT-S | 5 | ระบบการชาร์จ |
| 14 | IGN | 15 | ระบบจุดระเบิด จอแสดงข้อมูลหลายจุด |
| 15 | IG2 | ดิกซ์ | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ระบบถุงลมนิรภัย SRS, ระบบควบคุมความเร็วอัตโนมัติ, มาตรวัด & มิเตอร์, ระบบจำแนกผู้โดยสารด้านหน้า |
| 16 | PORTE1 | 25 | ระบบสื่อสารมัลติเพล็กซ์ (ระบบล็อคประตูไฟฟ้า, ระบบล็อคประตูอัตโนมัติ, ระบบควบคุมระยะไกลแบบไร้สาย) |
| 17 | EFI | 20 | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ระบบควบคุมการปล่อยไอเสีย |
| 18 | แตรรถยนต์ | ดิกซ์ | Cornes |
| 19 | CDC | 30 | ฟิวส์ ECU-B», «RAD1» และ «DOME» |
| 20 | เอ เอฟ | 25 | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ |
| 21 | เอบีเอส n°2 | 25 | ระบบเบรกป้องกันล้อล็อก ระบบควบคุมเสถียรภาพการทรงตัวของรถ ระบบควบคุมการยึดเกาะถนน ระบบช่วยเบรก |
| 22 | ETCS | ดิกซ์ | ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ |
| 23 | นั่ง | 15 | ไฟฉุกเฉิน |
| 48 | อาจารย์ใหญ่ | 40 | ไฟหน้า, ระบบไฟส่องสว่างเวลากลางวัน, ระบบฉีดเชื้อเพลิงหลายจุด / ระบบฉีดเชื้อเพลิงหลายจุดตามลำดับ, ฟิวส์ «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD LH UPR» และ «DRL» |
| 49 | เอบีเอส n°1 | 50 | ระบบเบรกป้องกันล้อล็อก ระบบควบคุมเสถียรภาพการทรงตัวของรถ ระบบควบคุมการยึดเกาะถนน ระบบช่วยเบรก |
| 50 | CDS | 30 | พัดลมระบายความร้อนไฟฟ้า |
| 51 | RDI | 30 | พัดลมระบายความร้อนไฟฟ้า |
| 52 | HTR | 50 | ระบบปรับอากาศ |
| 53 | TSK (แปลงสภาพ) | 30 | ระบบควบคุมบนแบบเปิดประทุน, กระจกมองหลังด้านหลัง |
| 56 | ALT | 120 | « HEAD LH LWR », « HEAD RH LWR », « DRL », « A/C », « AM2 », « HEAD LH UPR », « HEAD RH UPR », « ALT-S », « IGN », « IG2 », « DOOR1 », « EFI », « HORN », « DCC », « A/P, « ABS No.2 », « ETCS », « HAZ », « DEF », « MAIN », « ABS No. ฟิวส์ 1″, «CDS», «RDI» และ «HTR (50 A)» |
| 57 | FED | 40 | ไล่ฝ้ากระจกหลัง ไล่ฝ้ากระจกมองข้าง |
