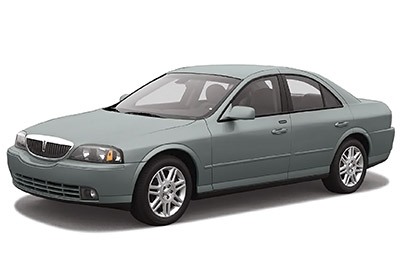

รถซีดานหรู Lincoln LS ผลิตจากปี 2000 ถึง 2006 ในบทความนี้ คุณจะได้พบกับแผนผังของกล่องฟิวส์ Lincoln LS 2000, 2001, 2002, 2003, 2004, 2005 และ 2006 ดูข้อมูลตำแหน่งแผงฟิวส์ภายในรถ และค้นหา เกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
ฟิวส์จัดลินคอล์น LS 2000-2006
ฟิวส์ที่จุดบุหรี่ (ซ็อกเก็ต) เป็นฟิวส์ n ° 32 (ที่จุดบุหรี่) ในกล่องฟิวส์ที่แผงหน้าปัด และฟิวส์ n ° 10 (ตั้งแต่ปี 2544: ซ็อกเก็ต — คอนโซล) n ° 12 (ตั้งแต่ปี 2546: ซ็อกเก็ต — ที่เขี่ยบุหรี่) ที่ด้านหลัง กล่องจ่ายไฟฟ้า (ลำตัว)
ตำแหน่งกล่องฟิวส์
ห้องโดยสาร
แผงฟิวส์อยู่ใต้กล่องถุงมือที่แผงป้องกันด้านขวา ถอดฝาครอบแผงควบคุมเพื่อเข้าถึงฟิวส์
ห้องเครื่อง
ช่องเก็บสัมภาระ
กล่องจ่ายไฟด้านหลังจะอยู่ที่ท้ายรถใต้ฝาครอบหลุมล้ออะไหล่ (ใกล้แบตเตอรี่)
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2000, 2001, 2002
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2000-2002)
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 5A | สตาร์ทรีเลย์คอยล์ |
| 2 | 5A | วิทยุ |
| 3 | 5A | ABS/TCS/AdvanceTrac |
| 4 | 5A | คลัสเตอร์, รีเลย์ PCM, รีเลย์ปั๊มเชื้อเพลิง, REM, รีเลย์ขนส่ง |
| 5 | 5A | สวิตช์ A / A, สวิตช์ยกเลิก O / D, เซ็นเซอร์หลอดไฟอัตโนมัติ, โมดูลที่นั่งอุ่น, VCS (2002) |
| 6 | 10A | OBD II |
| 7 | 5A | DDM, DSM, LED กันขโมย, แตรนิรภัย, PCM, กระจกไฟฟ้า |
| 8 | 5A | ไฟเลี้ยวหน้าขวา รีพีทเตอร์หน้าขวา เครื่องหมายด้านหน้าขวา ไฟจอดรถด้านหน้าขวา |
| 9 | 10A | ไฟหน้าแบบจุ่มไฟล่างขวา |
| ดิกซ์ | 5A | ไฟเลี้ยวหน้าซ้าย, รีพีทเตอร์หน้าซ้าย, เครื่องหมายด้านหน้าซ้าย, ไฟจอดรถด้านหน้าซ้าย |
| 11 | 10A | ไฟหน้าไฟสูงหน้าซ้าย |
| 12 | 10A | การปรับระดับไฟหน้า (ถ้ามี) |
| 13 | 5A | กลุ่ม |
| 14 | 10A | RCM, DATC |
| 15 | 5A | ไม่ได้ใช้ (สำรอง) |
| 16 | 5A | กระจกมองข้างปรับไฟฟ้า เบาะนั่งแบบปรับความร้อนได้ RSM (โมดูลเซ็นเซอร์ปริมาณน้ำฝน) |
| 17 | 5A | RCM, ตัวบ่งชี้กระแสสลับ |
| 18 | 20A | วิทยุ CIA |
| 19 | 15A | มอเตอร์เอียง / เทเล |
| 20 | 10A | FEM, DATC, คลัสเตอร์, ล็อคคันเบรก, REM |
| 21 | 10A | กระจกพับไฟฟ้า |
| 22 | 10A | DDM กระจกมองข้างคนขับ |
| 23 | 10A | ไฟหน้าไฟหลักขวา |
| 24 | 5A | อุ้งเท้า |
| 25 | 10A | ไฟหน้าแบบจุ่มหน้าซ้าย |
| 26 | 3A | 2000: รีเลย์ที่ปัดน้ำฝน 2001-2002: รีเลย์ที่ปัดน้ำฝน, เครื่องซักผ้า |
| 27 | 10A | วิทยุ, โทรศัพท์มือถือ, VCS (2002) |
| 28 | 5A | 2000-2001: แตรนิรภัย 2002: ไม่ได้ใช้ (อะไหล่) |
| 29 | 5A | 2000-2001: การตรวจจับการจุดระเบิดลากจูง, VEMS, FEM 2002: FEM |
| 30 | 5A | 2000-2001: FEM 2002: FEM, กระจกมองข้างไฟฟ้า |
| 31 | — | ไม่ได้ใช้ |
| 32 | 20A | ไฟแช็ก |
| 33 | 10A | 2543-2544 : สวิตช์แบ็คไลท์ 2002 : สวิตช์แบ็คไลท์, FEM |
| 34 | 10A | ไม่ได้ใช้ (สำรอง) |
| 35 | 5A | สัญญาณหยุด |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องจ่ายไฟด้านหน้า (2000-2002)
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 10A | คลัตช์ A / C |
| 2 | 10A | 2000: เครื่องซักผ้าปั๊ม 2001-2002: ไม่ได้ใช้ |
| 3 | 15 อา | ไฟตัดหมอก |
| 4 | 15 อา | แตรรถยนต์ |
| 5 | 20 A | หัวฉีดน้ำมันเชื้อเพลิง |
| 6 | 15 อา | โซลินอยด์เกียร์ |
| 7 | — | ไม่ได้ใช้ |
| 8 | — | ไม่ได้ใช้ |
| 9 | — | ไม่ได้ใช้ |
| ดิกซ์ | 5A | 2000-2001: ไม่ได้ใช้ 2002: IAC solenoid |
| 11 | 15 อา | ใต้ |
| 12 | 10A | COP’S |
| 13 | 30A | ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| 14 | 30A | โมดูล ABS |
| 15 | — | ไม่ได้ใช้ |
| 16 | 30A | มอเตอร์โบลเวอร์ |
| 17 | 20A | ปั๊มลมเทอร์แมคเตอร์ (เฉพาะรถยนต์ที่ปล่อยมลพิษต่ำเท่านั้น) |
| 18 | 40A | PCM |
| 19 | — | ไม่ได้ใช้ |
| 20 | 30A | มอเตอร์ปัดน้ำฝน |
| 21 | 30A | สตาร์ทโซลินอยด์ |
| 22 | 30A | มอเตอร์ ABS |
| 23 | — | ไม่ได้ใช้ (ปลั๊กฟิวส์) |
| 24 | — | ไม่ได้ใช้ |
| เรอเล 01 | — | ปัดน้ำฝนขึ้น / ลง |
| เรอเล 02 | — | ที่ปัดน้ำฝน |
| เรอเล 03 | — | ตำรวจและภาคใต้ |
| เรอเล 04 | — | 2000: ที่ล้างกระจกหน้ารถ 2001-2002: ไม่ได้ใช้ |
| เรอเล 05 | — | ปั๊มน้ำหล่อเย็นเสริม (V8) |
| เรอเล 06 | — | แตรรถยนต์ |
| เรอเล 07 | — | ไฟตัดหมอก |
| เรอเล 08 | — | คลัตช์ A / C |
| เรอเล 09 | — | Wiper On / Acc |
| เรอเล 10 | — | มอเตอร์โบลเวอร์ |
| เรอเล 11 | — | ไม่ได้ใช้ |
| เรอเล 12 | — | ที่ปัดน้ำฝนกระจกหน้าแบบอุ่น |
| เรอเล 13 | — | ไม่ได้ใช้ |
| เรอเล 14 | — | พลัง PCM |
| เรอเล 15 | — | สตาร์ทเตอร์ |
| ไดโอด | — | PCM |
โฆษณา โฆษณา
ช่องเก็บสัมภาระ
การจัดสรรฟิวส์ในกล่องจ่ายไฟด้านหลัง (2000-2002)
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 15 อา | 2000-2001: โซลินอยด์ปลดฝากระโปรงหลัง 2002: โซลินอยด์ปลดฝากระโปรงหลัง, ล็อคประตูผู้โดยสาร |
| 2 | 10A | 2000-2001: ไฟเลี้ยวหลังขวา 2002: ไฟเลี้ยวหลังขวา, ไฟส่องป้ายทะเบียน |
| 3 | 5A | ไฟเบรคหลังซ้าย |
| 4 | 10A | โซลินอยด์ที่เปิดประตูน้ำมันเชื้อเพลิง |
| 5 | 10A | ไฟมารยาทและไฟอ่านหนังสือ |
| 6 | 10A | ไฟเลี้ยวหลังซ้ายและไฟถอยหลัง |
| 7 | 5A | ไฟเบรกหลังขวา |
| 8 | 10A | ไฟเลี้ยวติดตรงกลาง |
| 9 | 5A | กระจกอุ่น |
| ดิกซ์ | 20A | 2000: ไม่ได้ใช้ 2001-2002: Powerpoint |
| 11 | 15 อา | ที่นั่งอุ่น |
| 12 | 5A | รีเลย์ขนส่ง (ถ้ามีติดตั้ง) |
| 13 | — | ไม่ได้ใช้ |
| 14 | 5A | โทรศัพท์ ซีดี VEMS |
| 15 | 5A | ทิศทางกระแสสลับ |
| 16 | 20 A | ซันรูฟ |
| 17 | 15 อา | ปั๊มน้ำมันเชื้อเพลิง |
| 18 | 20 A | เครื่องขยายเสียงซับวูฟเฟอร์ |
| 19 | 20A | REM — กระจกหลังด้านซ้าย |
| 20 | 20A | DDM — หน้าต่างไดรเวอร์ |
| 21 | 20A | พยุงเอวด้านคนขับ เบาะปรับไฟฟ้า |
| 22 | 20A | จุดระเบิด |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | พีเจ/บี |
| 26 | 20A | FEM — หน้าต่างผู้โดยสารด้านหน้า |
| 27 | 30A | SSP1 |
| 28 | 20A | เอวผู้โดยสาร เบาะไฟฟ้า |
| 29 | 30A | ไล่ฝ้าด้านหลัง |
| 30 | 20A | REM — กระจกหลังขวา |
| 31 | 20A | 2000: ไม่ได้ใช้ 2001-2002: สวิตช์จุดระเบิด (V6 เกียร์ธรรมดา) |
| 32 | 30A | SSP2 |
| เรอเล 001 | — | SSP1 |
| เรอเล 002 | — | SSP4 |
| เรอเล 003 | — | ไล่ฝ้าด้านหลัง |
| เรอเล 004 | — | SSP3 |
| เรอเล 005 | — | SSP2 |
| เรอเล 006 | — | ไม่ได้ใช้ |
| เรอเล 007 | — | ปั๊มน้ำมันเชื้อเพลิง |
| ไดโอด 01 | — | ไม่ได้ใช้ |
| ไดโอด 02 | — | มอเตอร์ปั๊มเชื้อเพลิง |
2546, 2547
โฆษณา โฆษณา
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2546-2547)
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 5A | สตาร์ทรีเลย์คอยล์ |
| 2 | 5A | วิทยุ |
| 3 | 5A | ABS/TCS/AdvanceTrac |
| 4 | 5A | คลัสเตอร์, รีเลย์โมดูลควบคุมระบบส่งกำลัง (PCM), รีเลย์ปั๊มเชื้อเพลิง, REM, รีเลย์ขนส่ง |
| 5 | 10A | โมดูลควบคุมความยับยั้งชั่งใจ (RCM), ระบบตรวจจับผู้ครอบครองผู้โดยสาร (PODS) หน่วยควบคุมอิเล็กทรอนิกส์ |
| 6 | 10A | OBD II |
| 7 | 5A | DDM, DSM, LED กันขโมย, สวิตช์กระจกไฟฟ้า, สวิตช์เบรกมือไฟฟ้า (EPB) |
| 8 | 5A | ไฟแสดงสถานะด้านหน้าขวา, รีพีทเตอร์ด้านหน้าขวา, ไฟตำแหน่งด้านหน้าขวา, ไฟจอดรถด้านหน้าขวา |
| 9 | 15A | ไฟต่ำด้านหน้าขวา / HID |
| ดิกซ์ | 5A | ไฟแสดงสถานะด้านหน้าซ้าย, รีพีทเตอร์ด้านหน้าซ้าย, ไฟแสดงตำแหน่งด้านหน้าซ้าย, ไฟจอดรถด้านหน้าซ้าย |
| 11 | 10A | ไฟสูงด้านหน้าซ้าย |
| 12 | 5A | เซ็นเซอร์วัดปริมาณน้ำฝน, กระจกมองหลังแบบ Electrochromic |
| 13 | 5A | กลุ่ม |
| 14 | 5A | DATC |
| 15 | 5A | การยกเลิก O / D, สวิตช์ ABS / ระบบช่วยฉุดลาก |
| 16 | 5A | ระบบควบคุมที่นั่งแบบอุ่น, โมดูลควบคุมสภาพอากาศที่นั่ง |
| 17 | 5A | RCM, ไฟเตือนเครื่องกำเนิดไฟฟ้ากระแสสลับ |
| 18 | 20A | วิทยุ, CIA, หน่วยนำทาง |
| 19 | 15A | มอเตอร์เอียง / เทเล |
| 20 | 10A | FEM, DATC, คลัสเตอร์, REM |
| 21 | 7.5A | ไม่ได้ใช้ (สำรอง) |
| 22 | 10A | DDM กระจกมองข้างคนขับ |
| 23 | 10A | ไฟหน้าไฟหลักขวา |
| 24 | 5A | อุ้งเท้า |
| 25 | 15A | ไฟต่ำด้านหน้าซ้าย / HID |
| 26 | 5A | โมดูลปัดน้ำฝน |
| 27 | 10A | วิทยุหน่วยนำทาง |
| 28 | 5A | ไม่ได้ใช้ (สำรอง) |
| 29 | 5A | FEM ระบบช่วยถอยจอด |
| 30 | 5A | FEM กระจกมองข้างปรับไฟฟ้า |
| 31 | — | ไม่ได้ใช้ |
| 32 | 20A | ไฟแช็ก |
| 33 | 10A | สวิตช์แบ็คไลท์ FEM |
| 34 | 10A | ไม่ได้ใช้ (สำรอง) |
| 35 | 5A | สัญญาณไฟเบรค |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องจ่ายไฟด้านหน้า (2546-2547)
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 10A | คลัตช์ปรับอากาศ, วาล์วควบคุมน้ำหล่อเย็น, ปั๊มน้ำหล่อเย็นเสริม |
| 2 | — | ไม่ได้ใช้ |
| 3 | 15 อา | ไฟตัดหมอก |
| 4 | 20A | แตรรถยนต์ |
| 5 | 15 อา | หัวฉีดน้ำมันเชื้อเพลิง พัดลมระบายความร้อนไฟฟ้า เซ็นเซอร์มวลอากาศ (MAF) |
| 6 | 15 อา | โซลินอยด์เกียร์ EGR |
| 7 | — | ไม่ได้ใช้ |
| 8 | — | ไม่ได้ใช้ |
| 9 | — | ไม่ได้ใช้ |
| ดิกซ์ | — | ไม่ได้ใช้ |
| 11 | 15 อา | ใต้ |
| 12 | 15 อา | คอยล์บนปลั๊ก |
| 13 | 30A | ที่ปัดน้ำฝนแบบอุ่น |
| 14 | 30A | โมดูลABS |
| 15 | — | ไม่ได้ใช้ |
| 16 | 30A | มอเตอร์โบลเวอร์ |
| 17 | — | ไม่ได้ใช้ |
| 18 | — | ไม่ได้ใช้ |
| 19 | 30A | เบรกมือไฟฟ้า |
| 20 | 30A | มอเตอร์ปัดน้ำฝน |
| 21 | 30A | สตาร์ทโซลินอยด์ |
| 22 | 40A | มอเตอร์ ABS |
| 23 | — | ไม่ได้ใช้ |
| 24 | — | ไม่ได้ใช้ |
| เรอเล 01 | — | ไม่ได้ใช้ |
| เรอเล 02 | — | ไม่ได้ใช้ |
| เรอเล 03 | — | คอยล์บนปลั๊กและ HEGO |
| เรอเล 04 | — | ไฟหน้า HID ขวา |
| เรอเล 05 | — | ปั๊มน้ำหล่อเย็นเสริม (เครื่องยนต์ V8) |
| เรอเล 06 | — | ไฟหน้า HID ซ้าย |
| เรอเล 07 | — | ไฟตัดหมอก |
| เรอเล 08 | — | คลัตช์ปรับอากาศ |
| หลอมได้ 09 | — | ไม่ได้ใช้ |
| เรอเล 10 | — | มอเตอร์โบลเวอร์ |
| เรอเล 11 | — | ไม่ได้ใช้ |
| เรอเล 12 | — | ที่ปัดน้ำฝนแบบอุ่น |
| เรอเล 13 | — | แตรรถยนต์ |
| เรอเล 14 | — | พลัง PCM |
| เรอเล 15 | — | สตาร์ทเตอร์ |
| ไดโอด | — | PCM |
โฆษณา โฆษณา
ช่องเก็บสัมภาระ
การจัดสรรฟิวส์ในกล่องจ่ายไฟด้านหลัง (2003-2004)
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 15 อา | 2003: โซลินอยด์ปลดฝากระโปรงหลัง, มอเตอร์ล็อคประตูผู้โดยสาร, ล็อคคอพวงมาลัย 2004: โซลินอยด์ปลดฝากระโปรงหลัง, มอเตอร์ล็อคประตูผู้โดยสาร |
| 2 | 10A | ไฟเลี้ยวหลังขวา, ไฟส่องป้ายทะเบียน |
| 3 | 5A | ไฟเบรคซ้าย/ไฟท้าย |
| 4 | 10A | โซลินอยด์เปิดฝาถังน้ำมัน ไฟฝากระโปรงท้าย |
| 5 | 10A | ไฟมารยาทและไฟอ่านหนังสือ, โมดูลเสาอากาศวิทยุ |
| 6 | 10A | ไฟเลี้ยวหลังซ้ายและไฟถอยหลัง |
| 7 | 5A | ไฟเบรก/ไฟท้ายขวา |
| 8 | 5A | ไฟเบรกกลางแบบยกขึ้น |
| 9 | 5A | กระจกอุ่น |
| ดิกซ์ | 20A | ปลั๊กไฟ — คอนโซล |
| 11 | 20A | เบาะนั่งด้านหลังแบบอุ่น |
| 12 | 20A | ปลั๊กไฟ — ที่เขี่ยบุหรี่ |
| 13 | — | ไม่ได้ใช้ |
| 14 | 10A | หน่วยนำทาง |
| 15 | 5A | ทิศทางกระแสสลับ |
| 16 | 20A | ซันรูฟ |
| 17 | 15 อา | มอเตอร์ปั๊มเชื้อเพลิง |
| 18 | 20A / 30A | 2003 : Ampli de navigation, ซับวูฟเฟอร์ (20A) 2004 : ซับวูฟเฟอร์ Ampli (20A) Ampli THX, ซับวูฟเฟอร์ Ampli (30A) |
| 19 | 20A | REM — กระจกหลังด้านซ้าย |
| 20 | 30A | มอเตอร์กระจกหน้า |
| 21 | 20A | พยุงเอวด้านคนขับ เบาะไฟฟ้า |
| 22 | 20A | สวิตช์จุดระเบิด |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | พีเจ/บี |
| 26 | 30A | โมดูลที่นั่งปรับอากาศ |
| 27 | 30A | SSP1 |
| 28 | 20A | เอวผู้โดยสาร เบาะไฟฟ้า |
| 29 | 40A | ไล่ฝ้าด้านหลัง |
| 30 | 20A | REM — กระจกหลังขวา |
| 31 | 30A | พลังหลักของระบบส่งกำลัง |
| 32 | 30A | SSP2 |
| เรอเล 001 | — | SSP1 |
| เรอเล 002 | — | SSP4 |
| เรอเล 003 | — | ไล่ฝ้าด้านหลัง |
| เรอเล 004 | — | SSP3 |
| เรอเล 005 | — | SSP2 |
| เรอเล 006 | — | ไม่ได้ใช้ |
| เรอเล 007 | — | มอเตอร์ปั๊มเชื้อเพลิง |
| ไดโอด 01 | — | ไม่ได้ใช้ |
| ไดโอด 02 | — | มอเตอร์ปั๊มเชื้อเพลิง |
2005, 2006
โฆษณา โฆษณา
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2548-2549)
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 5A | สตาร์ทรีเลย์คอยล์ |
| 2 | 5A | วิทยุ |
| 3 | 5A | ABS/TCS/AdvanceTrac |
| 4 | 5A | คลัสเตอร์, รีเลย์โมดูลควบคุมระบบส่งกำลัง (PCM), รีเลย์ปั๊มเชื้อเพลิง, REM |
| 5 | 10A | โมดูลควบคุมความยับยั้งชั่งใจ (RCM) |
| 6 | 10A | OBD II |
| 7 | 5A | DDM, DSM, LED กันขโมย, สวิตช์กระจกไฟฟ้า, สวิตช์เบรกมือไฟฟ้า, PCM |
| 8 | 5A | ไฟแสดงสถานะด้านหน้าขวา, ไฟตำแหน่งด้านหน้าขวา, ไฟจอดรถด้านหน้าขวา |
| 9 | 15A | ไฟต่ำด้านหน้าขวา / HID |
| ดิกซ์ | 5A | ไฟแสดงสถานะด้านหน้าซ้าย, ไฟแสดงตำแหน่งด้านหน้าซ้าย, ไฟจอดรถด้านหน้าซ้าย |
| 11 | 10A | ไฟสูงด้านหน้าซ้าย |
| 12 | 5A | กระจกไฟฟ้า |
| 13 | 5A | กลุ่ม |
| 14 | 5A | DATC |
| 15 | 5A | การยกเลิก O / D, สวิตช์ ABS / ระบบช่วยฉุดลาก |
| 16 | 5A | ระบบควบคุมที่นั่งแบบอุ่น, โมดูลควบคุมสภาพอากาศที่นั่ง |
| 17 | 5A | RCM, ไฟเตือนเครื่องกำเนิดไฟฟ้ากระแสสลับ |
| 18 | 20A | วิทยุ, CIA, หน่วยนำทาง |
| 19 | 15A | มอเตอร์เอียง / เทเล |
| 20 | 10A | FEM, DATC, คลัสเตอร์, REM |
| 21 | 7.5A | ไม่ได้ใช้ (สำรอง) |
| 22 | 10A | DDM กระจกมองข้างคนขับ |
| 23 | 10A | ไฟหน้าไฟหลักขวา |
| 24 | 5A | อุ้งเท้า |
| 25 | 15A | ไฟต่ำด้านหน้าซ้าย / HID |
| 26 | 5A | โมดูลปัดน้ำฝน |
| 27 | 10A | วิทยุหน่วยนำทาง |
| 28 | 5A | ไม่ได้ใช้ (สำรอง) |
| 29 | 5A | FEM ระบบช่วยถอยจอด |
| 30 | 5A | FEM กระจกมองข้างปรับไฟฟ้า |
| 31 | — | ไม่ได้ใช้ |
| 32 | 20A | ไฟแช็ก |
| 33 | 10A | สวิตช์แบ็คไลท์ FEM |
| 34 | 10A | ไม่ได้ใช้ (สำรอง) |
| 35 | 5A | สัญญาณไฟเบรค |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องจ่ายไฟด้านหน้า (2548-2549)
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 10A | คลัตช์ปรับอากาศ, วาล์วควบคุมน้ำหล่อเย็น, ปั๊มน้ำหล่อเย็นเสริม |
| 2 | — | ไม่ได้ใช้ |
| 3 | 15A | ไฟตัดหมอก |
| 4 | 20A | แตรรถยนต์ |
| 5 | 15A | หัวฉีดน้ำมันเชื้อเพลิง พัดลมระบายความร้อนไฟฟ้า เซ็นเซอร์มวลอากาศ (MAF) |
| 6 | 15A | โซลินอยด์เกียร์ EGR |
| 7 | — | ไม่ได้ใช้ |
| 8 | — | ไม่ได้ใช้ |
| 9 | — | ไม่ได้ใช้ |
| ดิกซ์ | — | ไม่ได้ใช้ |
| 11 | 15A | ใต้ |
| 12 | 15A | คอยล์บนปลั๊ก |
| 13 | 30A | ที่ปัดน้ำฝนแบบอุ่น |
| 14 | 30A | โมดูลABS |
| 15 | — | ไม่ได้ใช้ |
| 16 | 30A | มอเตอร์โบลเวอร์ |
| 17 | — | ไม่ได้ใช้ |
| 18 | — | ไม่ได้ใช้ |
| 19 | 30A | เบรกมือไฟฟ้า |
| 20 | 30A | มอเตอร์ปัดน้ำฝน |
| 21 | 30A | สตาร์ทโซลินอยด์ |
| 22 | 40A | มอเตอร์ ABS |
| 23 | — | ไม่ได้ใช้ |
| 24 | — | ไม่ได้ใช้ |
| เรอเล 01 | — | ไม่ได้ใช้ |
| เรอเล 02 | — | ไม่ได้ใช้ |
| เรอเล 03 | — | คอยล์บนปลั๊กและ HEGO |
| เรอเล 04 | — | ไฟหน้า HID ขวา |
| เรอเล 05 | — | ปั๊มน้ำหล่อเย็นเสริม (เครื่องยนต์ V8) |
| เรอเล 06 | — | ไฟหน้า HID ซ้าย |
| เรอเล 07 | — | ไฟตัดหมอก |
| เรอเล 08 | — | คลัตช์ปรับอากาศ |
| หลอมได้ 09 | — | ไม่ได้ใช้ |
| เรอเล 10 | — | มอเตอร์โบลเวอร์ |
| เรอเล 11 | — | ไม่ได้ใช้ |
| เรอเล 12 | — | ที่ปัดน้ำฝนแบบอุ่น |
| เรอเล 13 | — | แตรรถยนต์ |
| เรอเล 14 | — | พลัง PCM |
| เรอเล 15 | — | สตาร์ทเตอร์ |
| ไดโอด | — | PCM |
โฆษณา โฆษณา
ช่องเก็บสัมภาระ
การจัดสรรฟิวส์ในกล่องจ่ายไฟด้านหลัง (2548-2549)
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 15A | โซลินอยด์เปิดฝากระโปรงหลัง, มอเตอร์ล็อคประตูผู้โดยสาร |
| 2 | 10A | ไฟเลี้ยวหลังขวา, ไฟส่องป้ายทะเบียน |
| 3 | 5A | ไฟเบรคซ้าย/ไฟท้าย |
| 4 | 10A | โซลินอยด์เปิดฝาถังน้ำมัน ไฟฝากระโปรงท้าย |
| 5 | 10A | ไฟมารยาทและไฟอ่านหนังสือ, โมดูลเสาอากาศวิทยุ |
| 6 | 10A | ไฟเลี้ยวหลังซ้ายและไฟถอยหลัง |
| 7 | 5A | ไฟเบรก/ไฟท้ายขวา |
| 8 | 5A | ไฟเบรกกลางแบบยกขึ้น |
| 9 | 5A | กระจกอุ่น |
| ดิกซ์ | 20A | ปลั๊กไฟ — คอนโซล |
| 11 | 20A | เบาะนั่งด้านหลังแบบอุ่น |
| 12 | 20A | ปลั๊กไฟ — ที่เขี่ยบุหรี่ |
| 13 | — | ไม่ได้ใช้ |
| 14 | 10A | หน่วยนำทาง |
| 15 | 5A | ทิศทางกระแสสลับ |
| 16 | 20A | ซันรูฟ |
| 17 | 15A | มอเตอร์ปั๊มเชื้อเพลิง |
| 18 | 20A / 30A | เครื่องขยายเสียงซับวูฟเฟอร์ (20A) / เครื่องขยายเสียง THX, เครื่องขยายเสียงซับวูฟเฟอร์ (30A) |
| 19 | 20A | REM — กระจกหลังด้านซ้าย |
| 20 | 30A | มอเตอร์กระจกหน้า |
| 21 | 20A | พยุงเอวด้านคนขับ เบาะไฟฟ้า |
| 22 | 20A | สวิตช์จุดระเบิด |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | พีเจ/บี |
| 26 | 30A | โมดูลที่นั่งปรับอากาศ |
| 27 | 30A | SSP1 |
| 28 | 20A | เอวผู้โดยสาร เบาะไฟฟ้า |
| 29 | 40A | ไล่ฝ้าด้านหลัง |
| 30 | 20A | REM — กระจกหลังขวา |
| 31 | 30A | พลังหลักของระบบส่งกำลัง |
| 32 | 30A | SSP2 |
| เรอเล 001 | — | SSP1 |
| เรอเล 002 | — | SSP4 |
| เรอเล 003 | — | ไล่ฝ้าด้านหลัง |
| เรอเล 004 | — | SSP3 |
| เรอเล 005 | — | SSP2 |
| เรอเล 006 | — | ไม่ได้ใช้ |
| เรอเล 007 | — | มอเตอร์ปั๊มเชื้อเพลิง |
| ไดโอด 01 | — | ไม่ได้ใช้ |
| ไดโอด 02 | — | มอเตอร์ปั๊มเชื้อเพลิง |
