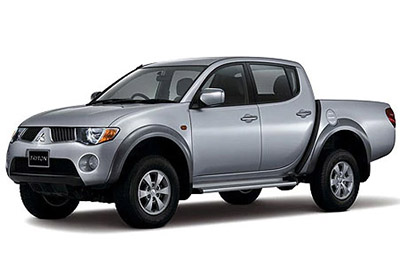

ในบทความนี้เราพิจารณารุ่นที่สี่ของ Mitsubishi L200 / Triton (KA, KB) ที่ผลิตตั้งแต่ปี 2548 ถึง 2558 ที่นี่คุณจะพบแผนผังของกล่องฟิวส์ของ Mitsubishi L200 2005, 2006, 2007, 2008, 2009, 2010, 2554, 2555, 2556, 2557 และ 2558 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
โครงฟิวส์ Mitsubishi L200 2005-2015
ฟิวส์สำหรับที่จุดบุหรี่ (ช่องเสียบไฟ) ของ Mitsubishi L200 คือฟิวส์ # 2 (ที่จุดบุหรี่) และ # 6 (ช่องเสียบอุปกรณ์เสริม) ในกล่องฟิวส์ที่แผงหน้าปัด
กล่องฟิวส์ภายใน
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์จะอยู่ที่แผงหน้าปัด (ด้านคนขับ) ด้านหลังฝาครอบ
ไดอะแกรมของกล่องฟิวส์
รถพวงมาลัยซ้าย
รถพวงมาลัยขวา
โฆษณา vertisements
การกำหนดฟิวส์ในห้องโดยสาร
| № | ฟังก์ชั่น | แอมพลิ |
|---|---|---|
| 1 | ไฟท้าย (ซ้าย) | 7.5 |
| 2 | ไฟแช็ก | 15 |
| 3 | คอยล์จุดระเบิด | ดิกซ์ |
| 4 | สตาร์ทเตอร์ | 7.5 |
| 5 | ซันรูฟ | 20 |
| 6 | ช่องเสียบอุปกรณ์เสริม | 15 |
| 7 | ไฟท้าย (ขวา) | 7.5 |
| 8 | กระจกมองข้าง | 7.5 |
| 9 | หน่วยควบคุมเครื่องยนต์ | 7.5 |
| ดิกซ์ | หน่วยควบคุม | 7.5 |
| 11 | ไฟตัดหมอกหลัง | ดิกซ์ |
| 12 | เซ็นทรัลล็อค | 15 |
| 13 | โคมไฟห้อง | ดิกซ์ |
| 14 | ที่ปัดน้ำฝนกระจกหลัง | 15 |
| 15 | วัด | 7.5 |
| 16 | เรอเล | 7.5 |
| 17 | ที่นั่งอุ่น | 20 |
| 18 | ตัวเลือก | ดิกซ์ |
| 19 | กระจกมองข้างแบบอุ่น | 7.5 |
| 20 | ที่ปัดน้ำฝน | 20 |
| 21 | ไฟถอยหลัง | 7.5 |
| 22 | การรื้อถอน | 30 |
| 23 | เครื่องทำน้ำอุ่น | 30 |
| 24 | เบาะไฟฟ้า | 40 |
| 25 | วิทยุ | ดิกซ์ |
| 26 | หน่วยควบคุมด้วยระบบอิเล็กทรอนิกส์ | 15 |
| 27 | ฟิวส์อะไหล่ | 7.5 |
| 28 | ฟิวส์อะไหล่ | 20 |
| 29 | ฟิวส์อะไหล่ | 30 |
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
โฆษณา vertisements
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในห้องเครื่อง
| № | ฟังก์ชั่น | แอมพลิ |
|---|---|---|
| 1 | — | — |
| 2 | ระบบกระจกไฟฟ้า | 40 |
| 3 | สวิตช์จุดระเบิด | 40 |
| 4 | คอมเพรสเซอร์เครื่องปรับอากาศ | ดิกซ์ |
| 5 | มอเตอร์พัดลมคอนเดนเซอร์ | 20 |
| 6 | ไฟสูง (ซ้าย) | ดิกซ์ |
| 7 | ไฟสูง (ขวา) | ดิกซ์ |
| 8 | ไฟต่ำ (ซ้าย) | ดิกซ์ |
| 9 | ไฟต่ำ (ขวา) | ดิกซ์ |
| ดิกซ์ | ระบบควบคุม | 20 |
| 11 | เครื่องกำเนิดไฟฟ้ากระแสสลับ | 7.5 |
| 12 | ไฟหยุด | 15 |
| 13 | แตรรถยนต์ | ดิกซ์ |
| 14 | เกียร์อัตโนมัติ | 20 |
| 15 | ไฟอันตราย | ดิกซ์ |
| 16 | ปั๊มน้ำมันเชื้อเพลิง | 15 |
| 17 | ไฟตัดหมอกหน้า | 15 |
| 18 | เครื่องขยายเสียง | 20 |
