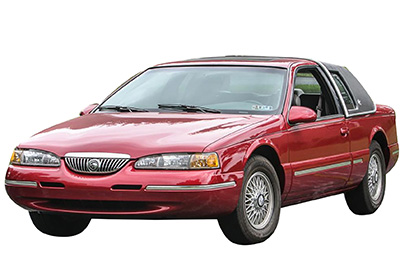

ในบทความนี้เราพิจารณา Mercury / Ford Cougar รุ่นที่เจ็ดซึ่งผลิตตั้งแต่ปี 1990 ถึง 1998 ที่นี่คุณจะได้พบกับแผนผังของกล่องฟิวส์ของ Mercury Cougar 1995, 1996, 1997 และ 1998 รับข้อมูลเกี่ยวกับตำแหน่งของแผง ฟิวส์ภายในรถ และค้นหาเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
โครงร่างฟิวส์ Mercury Cougar 1995-1998
ฟิวส์ที่จุดบุหรี่ของ Mercury Cougar (เต้ารับไฟฟ้า) อยู่ในกล่องฟิวส์ที่แผงหน้าปัด (ดูฟิวส์ “CIGAR LTR”)
กล่องฟิวส์ภายใน
ตำแหน่งกล่องฟิวส์
แผงฟิวส์อยู่ใต้แผงหน้าปัดด้านซ้าย
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์บนแผงหน้าปัด
| ชื่อ | กระแสไฟ | คำอธิบาย |
|---|---|---|
| คลาส | 5A | กลุ่ม; สวิตช์ละลายน้ำแข็ง; เซ็นเซอร์ระดับน้ำหล่อเย็น; เซ็นเซอร์ระดับเครื่องซักผ้า โมดูล DRL; การทดสอบ EVO; เซ็นเซอร์พวงมาลัย EVO; โมดูล ARC (EVO); สวิตช์อาร์ค; รีเลย์ขับยาก รีเลย์ขับนุ่ม; ประตูผสม EATC; โมดูลถุงลมนิรภัย โอเวอร์ไดรฟ์ยกเลิกสวิตช์; โซลินอยด์เปลี่ยนเบรค |
| ต่อต้านการปิดกั้น | 10A | Relais หลัก ABS ; โมดูลABS |
| OBD-II | 10A | ขั้วต่อทดสอบ OBD-II (DLC) |
| LPS แผง | 5A | แสงคลัสเตอร์; ไฟสวิตช์โทรศัพท์ ไฟสวิตช์ละลายน้ำแข็งด้านหลัง ไฟส่องสว่างแบบแมนนวลของสวิตช์ A / C; แสงสว่าง PRND21; ที่เขี่ยบุหรี่เรืองแสง; แสงสว่าง EATC; ไฟนาฬิกา; ไฟวิทยุ |
| CIGARE LTR | 20A | ไฟแช็ก; แฟลชที่จะผ่าน |
| หยุด / อันตราย | 15A | โมดูลควบคุมความเร็ว โมดูล ABS; ล็อคคันเบรค; ไฟเบรกสูง ไฟหยุด; ไฟกระพริบ ; ไฟอันตราย |
| กลุ่ม | 5A | คลัสเตอร์ (เกจ); คลัสเตอร์ (ABS); คลัสเตอร์ (ถุงลมนิรภัย); คาริล; เซ็นเซอร์หลอดไฟอัตโนมัติ |
| CAC | 10A | โมดูลแบบบูรณาการ; โวลต์มิเตอร์; การควบคุมความเร็ว โมดูลป้อนคีย์ไร้สายระยะไกล ป้องกันการโจรกรรม; ไฟส่องสว่างสำหรับกระจกไฟฟ้าและสวิตช์ล็อค วิทยุ; ตัวเปลี่ยนซีดี; เสาอากาศไฟฟ้า นาฬิกา |
| ที่ปัดน้ำฝน | 30A | มอเตอร์ปัดน้ำฝน; มอเตอร์เครื่องซักผ้า |
| ที่นั่ง / ล็อค | 20A (เซอร์กิตเบรกเกอร์) | ล็อคไฟฟ้า โซลินอยด์ปลดฝากระโปรงหลัง; โซลินอยด์เปิดฝาถังน้ำมัน เบาะไฟฟ้า |
| WDO POWER | 20A (เซอร์กิตเบรกเกอร์) | กระจกไฟฟ้า มอเตอร์ซันรูฟ |
| PARC LPS | 10A | แผงหรี่ไฟ; ไฟจอดรถด้านหน้า ไฟจอดรถ ไฟทะเบียน; โมดูลช็อตอัตโนมัติ นาฬิกา |
| ถุงลมนิรภัย | 10A | โมดูลถุงลมนิรภัย |
| เครื่องปรับอากาศ | 10A | คลัตช์ปรับอากาศ |
| เขาจะ | 15A | ภาคใต้ 1 และ 2 |
| INT LPS | 10 A | กระจกไฟฟ้า ; โคมไฟกันขโมย; โคมไฟท้ายรถ; ไฟอ่านหนังสือ; โคมไฟโต๊ะเครื่องแป้ง; โคมไฟกล่องถุงมือ; ไฟห้องเครื่อง; ไฟแดชบอร์ด; ไฟส่องสว่างด้านหลัง; ไฟส่องสว่างที่ประตู; ล็อคโคมไฟทรงกระบอก; โคมไฟโดม |
| ไฟเลี้ยว | 10A | ตัวชี้วัด; ไฟกะพริบ / หยุด; ไฟฉุกเฉิน |
โฆษณา vertisements
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์และรีเลย์ในห้องเครื่อง
| № | กระแสไฟ | คำอธิบาย |
|---|---|---|
| 1 | 15A | โมดูล DRL |
| 2 | 5A | หน่วยความจำ; SATS; เสาอากาศไฟฟ้า นาฬิกาดิจิตอล |
| 3 | 20A | คอยล์จุดระเบิด; โมดูลรีเลย์ควบคุมคงที่ (CCRM) |
| 4 | 20A | ช็อตอัตโนมัติ |
| 5 | 60A | พัดลมมอเตอร์ / โมดูลรีเลย์ควบคุมค่าคงที่ (CCRM: EDF & HEDF) |
| 6 | 40A | มอเตอร์ ABS |
| 7 | 60A | ไฟหน้า; สวิตช์ไฟหลัก โคมไฟมารยาท; โมดูล RKE; โมดูลควบคุมแบบบูรณาการ (ICM); กระจกไฟฟ้า หลอดไฟอัตโนมัติ เครื่องตรวจวินิจฉัยถุงลมนิรภัย |
| 8 | 20A | โมดูลABS |
| 9 | 60A | สวิตช์จุดระเบิด |
| ดิกซ์ | 15A | แตรรถยนต์ |
| 11 | 15A | เครื่องกำเนิดไฟฟ้า / วิทยุ |
| 12 | 40A | แผงฟิวส์; วิทยุ; โทรศัพท์มือถือ; สวิตช์มัลติฟังก์ชั่น; สวิตช์ BOO; DLC; ไฟแช็ก; ปลดล็อคฝากระโปรงหลัง; อาร์เคอี; ล็อค; เบาะไฟฟ้า ; ป้องกันการโจรกรรม |
| 13 | 20A | ปั๊มน้ำมันเชื้อเพลิง |
| 14 | 40A | ละลายน้ำแข็งด้านหลัง |
| 15 | 20A | โมดูลควบคุมเครื่องยนต์อิเล็กทรอนิกส์ (EEC) |
| 16 | 30A | พัดลมดัน |
| 17 | 60A | มอเตอร์โบลเวอร์; สวิตช์จุดระเบิด |
| 18 | — | ไม่ได้ใช้ |
| เรอเล 1 | — | ไม่ได้ใช้ |
| เรอเล2 | — | แตรหรือไม่ใช้ |
| เรอเล3 | — | แตรหรือไม่ใช้ |
| เรอเล 4 | — | หน้าท้อง |
| เมก้าฟิวส์ | 175 อา | กล่องจ่ายไฟ (ฟิวส์หลัก) |
