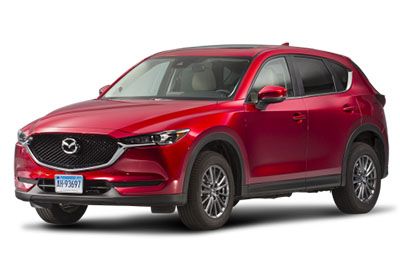

ในบทความนี้ เราจะพิจารณา Mazda CX-5 (KF) เจนเนอเรชั่นที่ 2 ซึ่งมีจำหน่ายตั้งแต่ปี 2560 จนถึงปัจจุบัน ที่นี่คุณจะพบไดอะแกรมกล่องฟิวส์ของ Mazda CX-5 2017, 2018, 2019 และ 2020 ข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) ).
Содержание
Mazda CX-5 2017-2020 ฟิวส์เลย์เอาต์ …
ฟิวส์ที่จุดบุหรี่ (ช่องเสียบไฟ): # 3 «R.OUTLET3», # 9 «F.OUTLET», # 11 «R.OUTLET1», # 14 «R.OUTLET2» ในกล่องฟิวส์ห้องโดยสาร และฟิวส์ # 52 «OUTLET» ในกล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
หากระบบไฟฟ้าไม่ทำงาน ให้ตรวจสอบฟิวส์ที่แผงด้านซ้ายของรถก่อน
หากไฟหน้าหรืออุปกรณ์ไฟฟ้าอื่นๆ ไม่ทำงานและฟิวส์ในห้องโดยสารเป็นปกติ ให้ตรวจสอบกล่องฟิวส์ใต้ฝากระโปรงหน้า
ห้องโดยสาร
กล่องฟิวส์จะอยู่ที่ด้านซ้ายของรถด้านหลังฝาครอบ
ห้องเครื่อง
โฆษณา vertisements
ไดอะแกรมกล่องฟิวส์
2017
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง (2017)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | ห้องโดยสาร + B | 50 A | สำหรับป้องกันวงจรต่างๆ |
| 2 | IG2 | 30 A | สำหรับป้องกันวงจรต่างๆ |
| 3 | ENG.SUB หัวฉีด | 30 A | ระบบควบคุมเครื่องยนต์ |
| 4 | SCR1 EVVT | 20 A | ระบบควบคุมเครื่องยนต์ |
| 5 | ป. หน้าต่าง 1 | 30 A | กระจกไฟฟ้า |
| 6 | ฮีทติ้งอาร์ | 20 A | — |
| 7 | เพิ่มแฟน | 40 A | — |
| 8 | WIPER.DEI | 20 A | น้ำยาไล่ฝ้าที่ปัดน้ำฝน (บางรุ่น) |
| 9 | การกวาดล้าง | 40 A | ไล่ฝ้ากระจกหลัง |
| ดิกซ์ | DCDC DE | 40 A | — |
| 11 | PEB R | 20 A | เบรกจอดรถแบบไฟฟ้า (EPB) (RH) |
| 12 | เราหลี่ | 20 A | เบรกมือไฟฟ้า (EPB) (LH) |
| 13 | เสียง DCDC REG | 30 A | ระบบเครื่องเสียง (บางรุ่น) |
| 14 | GE FAN | 30 A | พัดลม |
| 15 | ING.PRINCIPAL | 40 A | ระบบควบคุมเครื่องยนต์ |
| 16 | เอบีเอส/DSC M | 50 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 17 | พัดลม | 40 A | — |
| 18 | ที่ปัดน้ำฝน | 20 A | ที่ปัดน้ำฝนกระจกหน้าและเครื่องซักผ้า |
| 19 | เครื่องทำน้ำอุ่น | 40 A | เครื่องปรับอากาศ |
| 20 | เพิ่มแฟน | 30 A | พัดลม |
| 21 | ENGINE.IG1 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 22 | ซี/ยู IG1 | 15 อา | สำหรับป้องกันวงจรต่างๆ |
| 23 | AUDIO2 | 7,5 A | ระบบเครื่องเสียง |
| 24 | METER2 | 7,5 A | — |
| 25 | เครื่องยนต์3 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 26 | เครื่องยนต์2 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 27 | เครื่องยนต์1 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 28 | ถึง | 15 อา | ระบบควบคุมเฟืองท้าย (บางรุ่น), สวิตช์จุดระเบิด |
| 29 | H / สะอาด | 20 A | — |
| 30 | เครื่องปรับอากาศ | 7,5 A | เครื่องปรับอากาศ |
| 31 | สู่ปั๊ม | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 32 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 33 | ร. ไวเปอร์ | 15 อา | ที่ปัดน้ำฝนกระจกหลัง |
| 34 | สูง/ต่ำ สูง | 20 A | ไฟสูง |
| 35 | เซนต์. เครื่องทำน้ำอุ่น | 15 อา | พวงมาลัยอุ่น (บางรุ่น) |
| 36 | หมอก | 15 อา | ไฟตัดหมอก (บางรุ่น) |
| 37 | อัง.+ข | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 38 | H / L ต่ำ L | 15 อา | ไฟต่ำ (LH) |
| 39 | เครื่องยนต์4 | 15 อา | — |
| 40 | — | — | — |
| 41 | เมตร | 10 A | แผงหน้าปัด |
| 42 | SRS1 | 7,5 A | กระเป๋าเป่าลม |
| 43 | BOSE | 25 อา | รุ่นที่ติดตั้งระบบเสียง Bose (บางรุ่น) |
| 44 | AUDIO1 | 15 อา | ระบบเครื่องเสียง |
| 45 | ABS/DSC S | 30 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 46 | ปั๊มน้ำมันเชื้อเพลิง | 15 อา | ระบบเชื้อเพลิง |
| 47 | เชื้อเพลิงร้อน | 25 อา | — |
| 48 | คิว | 15 อา | ไฟท้าย ไฟส่องป้ายทะเบียน |
| 49 | SCR2 ปั๊มเชื้อเพลิง2 | 25 อา | — |
| 50 | เสี่ยง | 25 อา | ไฟเตือนอันตราย, ไฟเลี้ยว / ไฟส่องตำแหน่งด้านหน้า, ไฟจอดรถ |
| 51 | H/G BAS R | 15 อา | ไฟต่ำ (RH) |
| 52 | ออก | 25 อา | By-จับ |
| 53 | หยุด | 10 A | ไฟเบรค |
| 54 | ห้องนอน | 15 อา | ไฟเพดาน |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2017)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | เบาะปรับไฟฟ้า (บางรุ่น) |
| 2 | ป.WINDOW3 | 30 A | — |
| 3 | ทางออก R.3 | 15 อา | By-จับ |
| 4 | ป.WINDOW2 | 25 อา | กระจกไฟฟ้า |
| 5 | ยกเว้น | 15 อา | ล็อคพวงมาลัยไฟฟ้า (บางรุ่น) |
| 6 | ดีล็อค | 25 อา | ล็อคประตูไฟฟ้า |
| 7 | ที่นั่งร้อน | 20 A | เบาะนั่งอุ่น (บางรุ่น) |
| 8 | ซันรูฟ | 10 A | ซันรูฟ |
| 9 | F. เอาท์พุท | 15 อา | By-จับ |
| ดิกซ์ | กระจก | 7,5 A | กระจกมองหลังแบบปรับด้วยไฟฟ้า |
| 11 | ทางออก R.1 | 15 อา | — |
| 12 | SCR3 | 15 อา | — |
| 13 | SCR4 | 15 อา | — |
| 14 | ทางออก R.2 | 15 อา | By-จับ |
| 15 | ยูเอสบี | 7,5 A | ปลั๊กไฟ USB |
| 16 | แอลพีจี | 20 A | ประตูท้ายไฟฟ้า (บางรุ่น) |
| 17 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
| 18 | R.SEATW | 20 A | เบาะนั่งอุ่น (บางรุ่น) |
| 19 | — | — | — |
| 20 | ในอินเดีย | 7,5 A | ไฟแสดงเกียร์ AT (บางรุ่น) |
| 21 | P.SIEGE P | 30 A | เบาะปรับไฟฟ้า (บางรุ่น) |
2017 สหราชอาณาจักร ออสเตรเลีย
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2017 UK, ออสเตรเลีย)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | ห้องโดยสาร + B | 50 A | สำหรับป้องกันวงจรต่างๆ |
| 2 | IG2 | 30 A | สำหรับป้องกันวงจรต่างๆ |
| 3 | ENG.SUB หัวฉีด | 30 A | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 4 | SC’Rl EVVT | 20 A | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 5 | ป. หน้าต่าง 1 | 30 A | กระจกไฟฟ้า (บางรุ่น) |
| 6 | ฮีทติ้งอาร์ | 20 A | — |
| 7 | เพิ่มแฟน | 40 A | พัดลมระบายความร้อน (บางรุ่น) |
| 8 | WIPER.DEI | 20 A | น้ำยาไล่ฝ้าที่ปัดน้ำฝน (บางรุ่น) |
| 9 | การกวาดล้าง | 40 A | ไล่ฝ้ากระจกหลัง |
| ดิกซ์ | DCDC DE | 40 A | สำหรับป้องกันวงจรต่างๆ (บางรุ่น) |
| 11 | PEB R | 20 A | เบรกจอดรถแบบไฟฟ้า (EPB) (RH) |
| 12 | เราหลี่ | 20 A | เบรกมือไฟฟ้า (EPB) (LH) |
| 13 | เสียง DCDC REG | 30 A | ระบบเครื่องเสียง (บางรุ่น) |
| 14 | GE FAN | 30 A | พัดลมระบายความร้อน (บางรุ่น) |
| 15 | ING.PRINCIPAL | 40 A | ระบบควบคุมเครื่องยนต์ |
| 16 | เอบีเอส/DSC M | 50 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 17 | พัดลม | 40 A | พัดลมระบายความร้อน (บางรุ่น) |
| 18 | ที่ปัดน้ำฝน | 20 A | ที่ปัดน้ำฝนกระจกหน้าและเครื่องซักผ้า |
| 19 | เครื่องทำน้ำอุ่น | 40 A | เครื่องปรับอากาศ |
| 20 | เพิ่มแฟน | 30 A | พัดลมระบายความร้อน (บางรุ่น) |
| 21 | ENGINE.IG1 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 22 | ซี/ยู IG1 | 15 อา | สำหรับป้องกันวงจรต่างๆ |
| 23 | AUDIO2 | 7,5 A | ระบบเครื่องเสียง |
| 24 | METER2 | 7,5 A | แผงหน้าปัด (บางรุ่น) |
| 25 | เครื่องยนต์3 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 26 | เครื่องยนต์2 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 27 | เครื่องยนต์1 | 15 อา | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 28 | ถึง | 15 อา | ระบบควบคุมเฟืองท้าย (บางรุ่น), สวิตช์จุดระเบิด |
| 29 | H/C’LEAN | 20 A | ที่ล้างไฟหน้า (บางรุ่น) |
| 30 | เครื่องปรับอากาศ | 7,5 A | เครื่องปรับอากาศ (บางรุ่น) |
| 31 | สู่ปั๊ม | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 32 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 33 | ร. ไวเปอร์ | 15 อา | ที่ปัดน้ำฝนกระจกหลัง |
| 34 | สูง/ต่ำ สูง | 20 A | ไฟสูง |
| 35 | เครื่องทำความร้อน เซนต์. | 15 อา | พวงมาลัยอุ่น (บางรุ่น) |
| 36 | หมอก | 15 อา | ไฟตัดหมอก (บางรุ่น) |
| 37 | อัง.+ข | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 38 | H / L ต่ำ L | 15 อา | ไฟต่ำ (LH) |
| 39 | เครื่องยนต์4 | 15 อา | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 40 | — | — | — |
| 41 | COUNTER1 | 10 A | แผงหน้าปัด |
| 42 | SRS1 | 7,5 A | กระเป๋าเป่าลม |
| 43 | BOSE | 25 อา | รุ่นที่ติดตั้งระบบเสียง Bose® (บางรุ่น) |
| 44 | AUDIO1 | 15 อา | ระบบเครื่องเสียง |
| 45 | ABS/DSC S | 30 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 46 | ปั๊มน้ำมันเชื้อเพลิง | 15 อา | ระบบเชื้อเพลิง (บางรุ่น) |
| 47 | เชื้อเพลิงร้อน | 25 อา | ฮีตเตอร์เชื้อเพลิง (บางรุ่น) |
| 48 | คิว | 15 อา | ไฟท้าย ไฟส่องป้ายทะเบียน |
| 49 | SCR2 ปั๊มเชื้อเพลิง2 | 25 อา | ระบบเชื้อเพลิง (บางรุ่น) |
| 50 | เสี่ยง | 25 อา | ไฟอันตราย. ไฟเลี้ยว ไฟท้าย ไฟบอกตำแหน่ง |
| 51 | H/G BAS R | 15 อา | ไฟต่ำ (RH) |
| 52 | ออก | 25 อา | By-จับ |
| 53 | หยุด | 10 A | ไฟเบรค |
| 54 | ห้องนอน | 15 อา | ไฟเพดาน |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2017 UK, ออสเตรเลีย)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | เบาะปรับไฟฟ้า (บางรุ่น) |
| 2 | ป.WINDOW3 | 30 A | กระจกไฟฟ้า (บางรุ่น) |
| 3 | ทางออก R.3 | 15 อา | — |
| 4 | PWINDOW2 | 25 อา | กระจกไฟฟ้า |
| 5 | ยกเว้น | 15 อา | ล็อคพวงมาลัยไฟฟ้า |
| 6 | ดีล็อคเค | 25 อา | ล็อคประตูไฟฟ้า |
| 7 | ที่นั่งร้อน | 20 A | เบาะนั่งอุ่น (บางรุ่น) |
| 8 | ซันรูฟ | 10 A | ซันรูฟ (บางรุ่น) |
| 9 | F. เอาท์พุท | 15 อา | By-จับ |
| ดิกซ์ | กระจก | 7,5 A | กระจกมองหลังแบบปรับด้วยไฟฟ้า |
| 11 | ทางออก R.1 | 15 อา | By-catch (บางรุ่น) |
| 12 | SCR3 | 15 อา | — |
| 13 | SCR4 | 15 อา | — |
| 14 | ทางออก R.2 | 15 อา | By-จับ |
| 15 | ยูเอสบี | 7,5 A | ปลั๊กไฟ USB (บางรุ่น) |
| 16 | แอลพีจี | 20 A | ประตูท้ายไฟฟ้า (บางรุ่น) |
| 17 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
| 18 | อาร์ซีเก หวือ | 20 A | เบาะนั่งอุ่น (บางรุ่น) |
| 19 | — | — | — |
| 20 | ในอินเดีย | 7,5 A | ไฟแสดงเกียร์ AT (บางรุ่น) |
| 21 | P.SIEGE P | 30 A | เบาะปรับไฟฟ้า (บางรุ่น) |
2018, 2019, 2020
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2018, 2019, 2020)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | ห้องโดยสาร + B | 50 A | สำหรับป้องกันวงจรต่างๆ |
| 2 | IG2 | 30 A | สำหรับป้องกันวงจรต่างๆ |
| 3 | ENG.SUB INJECTOR | 30 A | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 4 | SCR1 EVVT |
20 A | ระบบควบคุมเครื่องยนต์ |
| 5 | ป. หน้าต่าง 1 | 30 A | 2018: กระจกไฟฟ้า (บางรุ่น); 2019-2020: ไม่ได้ใช้ |
| 6 | ฮีทติ้งอาร์ | 20 A | — |
| 7 | เพิ่มแฟน | 40 A | 2018: พัดลมระบายความร้อน (บางรุ่น); 2019: ไม่ได้ใช้; 2020: พัดลมระบายความร้อน (บางรุ่น) |
| 8 | WIPER.DEI | 20 A | น้ำยาไล่ฝ้าที่ปัดน้ำฝน (บางรุ่น) |
| 9 | การกวาดล้าง | 40 A | ไล่ฝ้ากระจกหลัง |
| ดิกซ์ | DCDC DE | 40 A | — |
| 11 | PEB R | 20 A | เบรกจอดรถแบบไฟฟ้า (EPB) (RH) |
| 12 | เราหลี่ | 20 A | เบรกมือไฟฟ้า (EPB) (LH) |
| 13 | เสียง DCDC REG |
30 A | ระบบเครื่องเสียง (บางรุ่น) |
| 14 | GE FAN | 30 A | พัดลมระบายความร้อน (บางรุ่น) |
| 15 | ING.PRINCIPAL | 40 A | ระบบควบคุมเครื่องยนต์ |
| 16 | เอบีเอส/DSC M | 50 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 17 | พัดลม | 40 A | 2018: พัดลมระบายความร้อน (บางรุ่น); 2019: ไม่ได้ใช้; 2020: พัดลมระบายความร้อน (บางรุ่น) |
| 18 | ที่ปัดน้ำฝน | 20 A | ที่ปัดน้ำฝนกระจกหน้าและเครื่องซักผ้า |
| 19 | เครื่องทำน้ำอุ่น | 40 A | เครื่องปรับอากาศ |
| 20 | เพิ่มแฟน | 30 A | พัดลมระบายความร้อน (บางรุ่น) |
| 21 | ENGINE.IG1 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 22 | ซี/ยู IG1 | 15 อา | สำหรับป้องกันวงจรต่างๆ |
| 23 | AUDIO2 | 7,5 A | ระบบเครื่องเสียง |
| 24 | METER2 | 7,5 A | — |
| 25 | เครื่องยนต์3 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 26 | เครื่องยนต์2 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 27 | เครื่องยนต์1 | 15 อา | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 28 | ถึง | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง, สวิตช์จุดระเบิด |
| 29 | H / สะอาด | 20 A | — |
| 30 | เครื่องปรับอากาศ | 7,5 A | เครื่องปรับอากาศ |
| 31 | สู่ปั๊ม | 15 อา | — |
| 32 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 33 | ไวเปอร์ อาร์ | 15 อา | ที่ปัดน้ำฝนกระจกหลัง |
| 34 | สูง/ต่ำ สูง | 20 A | ไฟสูง |
| 35 | เซนต์. เครื่องทำน้ำอุ่น | 15 อา | พวงมาลัยอุ่น (บางรุ่น) |
| 36 | หมอก | 15 อา | ไฟตัดหมอก (บางรุ่น) |
| 37 | อัง.+ข | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 38 | H / L ต่ำ L | 15 อา | ไฟต่ำ (LH) |
| 39 | เครื่องยนต์4 | 15 อา | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 40 | — | — | — |
| 41 | COUNTER1 | 10 A | แผงหน้าปัด |
| 42 | SRS1 | 7,5 A | กระเป๋าเป่าลม |
| 43 | BOSE | 25 อา | รุ่นที่ติดตั้งระบบเสียง Bose (บางรุ่น) |
| 44 | AUDIO1 | 15 อา | ระบบเครื่องเสียง |
| 45 | ABS/DSC S | 30 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 46 | ปั๊มน้ำมันเชื้อเพลิง | 15 อา | ระบบเชื้อเพลิง (บางรุ่น) |
| 47 | เชื้อเพลิงร้อน | 25 อา | 2018: เครื่องทำความร้อนเชื้อเพลิง (บางรุ่น); 2019: ไม่ได้ใช้; 2020: ฮีตเตอร์เชื้อเพลิง (บางรุ่น) |
| 48 | คิว | 15 อา | 2018: ไฟท้าย, ไฟส่องป้ายทะเบียน; 2019-2020: ไฟท้าย, ไฟส่องป้ายทะเบียน, ไฟจอดรถ |
| 49 | SCR2 ปอมเป้ เอ คาร์บูแรนท์2 |
25 อา | 2018: ระบบเชื้อเพลิง (บางรุ่น); 2019: ไม่ได้ใช้; 2020: ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 50 | เสี่ยง | 25 อา | 2018: ไฟเตือนอันตราย, ไฟเลี้ยว / ไฟตำแหน่งด้านหน้า, ไฟจอดรถ; 2019-2020: ไฟเตือนอันตราย, ไฟเลี้ยว, ไฟจอดรถ |
| 51 | H/G BAS R | 15 อา | ไฟต่ำ (RH) |
| 52 | ออก | 25 อา | By-จับ |
| 53 | หยุด | 10 A | ไฟเบรค |
| 54 | ห้องนอน | 15 อา | 2018: ไฟเพดาน; 2019-2020 : สำหรับป้องกันวงจรต่างๆ |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2018, 2019)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | เบาะปรับไฟฟ้า (บางรุ่น) |
| 2 | ป.WINDOW3 | 30 A | กระจกไฟฟ้า |
| 3 | ทางออก R.3 | 15 อา | By-จับ |
| 4 | ป.WINDOW2 | 25 อา | กระจกไฟฟ้า |
| 5 | ยกเว้น | 15 อา | 2018-2019: ไม่ได้ใช้; 2020: ข้อต่อพ่วง |
| 6 | ดีล็อคเค | 25 อา | ล็อคประตูไฟฟ้า |
| 7 | ที่นั่งร้อน | 20 A | ที่รองเบาะ (บางรุ่น) |
| 8 | ซันรูฟ | 10 A | ซันรูฟ (บางรุ่น) |
| 9 | F. เอาท์พุท | 15 อา | By-จับ |
| ดิกซ์ | กระจก | 7,5 A | กระจกมองหลังแบบปรับด้วยไฟฟ้า |
| 11 | ทางออก R.1 | 15 อา | ไม่ได้ใช้ |
| 12 | SCR3 | 15 อา | 2018: ระบบควบคุมเครื่องยนต์ (บางรุ่น); 2019: ไม่ได้ใช้; 2020: ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 13 | SCR4 | 15 อา | 2018: ระบบควบคุมเครื่องยนต์ (บางรุ่น); 2019: ไม่ได้ใช้; 2020: ระบบควบคุมเครื่องยนต์ (บางรุ่น); |
| 14 | ทางออก R.2 | 15 อา | By-จับ |
| 15 | ยูเอสบี | 7,5 A | ปลั๊กไฟ USB |
| 16 | แอลพีจี | 20 A | ประตูท้ายไฟฟ้า (บางรุ่น) |
| 17 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
| 18 | อาร์ซีเก หวือ | 20 A | ที่รองเบาะ (บางรุ่น) |
| 19 | — | — | ไม่ได้ใช้ |
| 20 | ในอินเดีย | 7,5 A | ตัวแสดงการเปลี่ยนเกียร์AT |
| 21 | P.SIEGE P | 30 A | เบาะปรับไฟฟ้า (บางรุ่น) |
