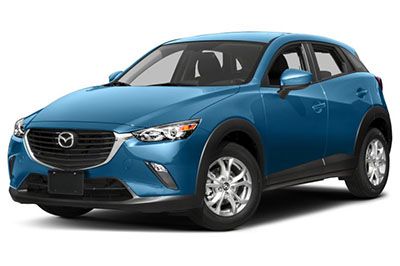

Mazda CX-3 subcompact crossover วางจำหน่ายตั้งแต่ปี 2015 ถึงปัจจุบัน ในบทความนี้ คุณจะพบกับไดอะแกรมกล่องฟิวส์ของ Mazda CX-3 ปี 2015, 2016, 2017, 2018 และ 2019 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และเรียนรู้เพิ่มเติมเกี่ยวกับการจัดสรรฟิวส์แต่ละตัว ฟิวส์)
Содержание
Mazda CX-3 2015-2019 ฟิวส์เลย์เอาต์ …
ฟิวส์ที่จุดบุหรี่ (ซ็อกเก็ต): n ° 5 «F.OUTLET» ในกล่องฟิวส์ห้องโดยสาร
ตำแหน่งกล่องฟิวส์
หากระบบไฟฟ้าไม่ทำงาน ให้ตรวจสอบฟิวส์ที่แผงป้องกันด้านซ้ายก่อน
หากไฟหน้าหรืออุปกรณ์ไฟฟ้าอื่นๆ ไม่ทำงานและฟิวส์ในห้องโดยสารเป็นปกติ ให้ตรวจสอบกล่องฟิวส์ใต้ฝากระโปรงหน้า
ห้องโดยสาร
กล่องฟิวส์จะอยู่ที่ด้านซ้ายของรถ ใต้แผงหน้าปัด ใกล้กับประตู
ห้องเครื่อง
ไดอะแกรมกล่องฟิวส์
2015
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2015)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | ซี/ยู IG1 | 15 อา | สำหรับป้องกันวงจรต่างๆ |
| 2 | เครื่องยนต์ IG1 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 3 | ซันรูฟ | 10 A | ซันรูฟ |
| 4 | ภายใน | 15 อา | ไฟเพดาน |
| 5 | THE+B | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 6 | AUDIO2 | 15 อา | ระบบเครื่องเสียง |
| 7 | COUNTER1 | 10 A | แผงหน้าปัด |
| 8 | SRS1 | 7,5 A | กระเป๋าเป่าลม |
| 9 | METER2 | 7,5 A | แผงหน้าปัด (บางรุ่น) |
| ดิกซ์ | วิทยุ | 7,5 A | ระบบเครื่องเสียง |
| 11 | เครื่องยนต์3 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 12 | เครื่องยนต์1 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 13 | เครื่องยนต์2 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 14 | AUDIO1 | 25 อา | ระบบเครื่องเสียง |
| 15 | แอร์แม็ก | 7,5 A | เครื่องปรับอากาศ (บางรุ่น) |
| 16 | สู่ปั๊ม | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 17 | ถึง | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 18 | ดีล็อค | 25 อา | ล็อคประตูไฟฟ้า |
| 19 | H/L RH | 20 A | ประภาคาร (ขวา) |
| 20 | ENG + B2 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 21 | คิว | 20 A | ไฟท้าย ไฟส่องป้ายทะเบียน ไฟบอกตำแหน่ง |
| 22 | — | — | — |
| 23 | ห้องนอน | 25 อา | ไฟเพดาน |
| 24 | หมอก | 15 อา | ไฟตัดหมอกหน้า (บางรุ่น) |
| 25 | H / สะอาด | 20 A | ที่ล้างไฟหน้า (บางรุ่น) |
| 26 | หยุด | 10 A | ไฟเบรก, ไฟตัดหมอกหลัง (บางรุ่น) |
| 27 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 28 | ติดต่อ H/L | 20 A | ฟาร์ (LH) |
| 29 | ABS/DSC S | 30 A | ABS, ระบบควบคุมเสถียรภาพการทรงตัวแบบไดนามิก (บางรุ่น) |
| 30 | เสี่ยง | 15 อา | ไฟเตือนอันตราย, ไฟแสดงทิศทาง |
| 31 | ปั๊มน้ำมันเชื้อเพลิง | 15 อา | ระบบเชื้อเพลิง (บางรุ่น) |
| 32 | เชื้อเพลิงร้อน | 25 อา | ฮีตเตอร์เชื้อเพลิง (บางรุ่น) |
| 33 | ที่ปัดน้ำฝน | 20 A | ที่ปัดน้ำฝนกระจกหน้า |
| 34 | ห้องโดยสาร + B | 50 A | สำหรับป้องกันวงจรต่างๆ |
| 35 | FAN2 | 30 A | — |
| 36 | ปั๊มน้ำมันเชื้อเพลิง | 30 A | — |
| 37 | เอบีเอส/DSC M | 50 A | ABS, ระบบควบคุมเสถียรภาพการทรงตัวแบบไดนามิก (บางรุ่น) |
| 38 | EVVT | 20 A | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | — |
| 41 | พัดลม3 | 40 A | พัดลมระบายความร้อน (บางรุ่น) |
| 42 | ING.PRINCIPAL | 40 A | ระบบควบคุมเครื่องยนต์ |
| 43 | EPS | 60 อา | ระบบพวงมาลัยเพาเวอร์ (บางรุ่น) |
| 44 | การกวาดล้าง | 40 A | ไล่ฝ้ากระจกหลัง |
| 45 | IG2 | 30 A | สำหรับป้องกันวงจรต่างๆ |
| 46 | หัวฉีด | 30 A | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 47 | เครื่องทำน้ำอุ่น | 40 A | เครื่องปรับอากาศ |
| 48 | ป. หน้าต่าง 1 | 30 A | กระจกไฟฟ้า |
| 49 | DCDC DE | 40 A | สำหรับป้องกันวงจรต่างๆ (บางรุ่น) |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2015)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F. เอาท์พุท | 15 อา | By-จับ |
| 6 | — | — | — |
| 7 | ในอินเดีย | 7,5 A | ไฟแสดงเกียร์ AT (บางรุ่น) |
| 8 | กระจก | 7,5 A | กระจกมองหลังแบบปรับด้วยไฟฟ้า |
| 9 | — | — | — |
| ดิกซ์ | ป.WINDOW2 | 25 อา | กระจกไฟฟ้า |
| 11 | ไวเปอร์ อาร์ | 15 อา | ที่ปัดน้ำฝนและที่ปัดน้ำฝนกระจกหลัง |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | SRS2 / EXCL | 15 อา | ล็อคพวงมาลัยไฟฟ้า |
| 15 | ที่นั่งร้อน | 20 A | เบาะนั่งอุ่น (บางรุ่น) |
| 16 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
2016, 2017
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2016, 2017)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | ซี/ยู IG1 | 15 อา | สำหรับป้องกันวงจรต่างๆ |
| 2 | เครื่องยนต์ IG1 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 3 | ซันรูฟ | 10 A | ซันรูฟ |
| 4 | ภายใน | 15 อา | ไฟเพดาน |
| 5 | THE+B | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 6 | AUDIO2 | 15 อา | ระบบเครื่องเสียง |
| 7 | COUNTER1 | 10 A | แผงหน้าปัด |
| 8 | SRS1 | 7,5 A | กระเป๋าเป่าลม |
| 9 | METER2 | 7,5 A | แผงหน้าปัด (บางรุ่น) |
| ดิกซ์ | วิทยุ | 7,5 A | ระบบเครื่องเสียง |
| 11 | เครื่องยนต์3 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 12 | เครื่องยนต์ 1 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 13 | เครื่องยนต์2 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 14 | AUDIO1 | 25 อา | ระบบเครื่องเสียง |
| 15 | แอร์แม็ก | 7,5 A | เครื่องปรับอากาศ (บางรุ่น) |
| 16 | สู่ปั๊ม | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 17 | ถึง | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 18 | ดีล็อค | 25 อา | ล็อคประตูไฟฟ้า |
| 19 | H/L RH | 20 A | ประภาคาร (ขวา) |
| 20 | ENG + B2 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 21 | คิว | 20 A | ไฟท้าย ไฟส่องป้ายทะเบียน ไฟจอดรถ |
| 22 | — | — | — |
| 23 | ห้องนอน | 25 อา | ไฟเพดาน |
| 24 | หมอก | 15 อา | ไฟตัดหมอก (บางรุ่น) |
| 25 | H / สะอาด | 20 A | — |
| 26 | หยุด | 10 A | ไฟเบรค |
| 27 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 28 | ติดต่อ H/L | 20 A | ฟาร์ (LH) |
| 29 | ABS/DSC S | 30 A | ABS, ระบบควบคุมเสถียรภาพการทรงตัวแบบไดนามิก (บางรุ่น) |
| 30 | เสี่ยง | 15 อา | ไฟเตือนอันตราย กะพริบ |
| 31 | ปั๊มน้ำมันเชื้อเพลิง | 15 อา | ระบบเชื้อเพลิง |
| 32 | เชื้อเพลิงร้อน | 25 อา | — |
| 33 | ที่ปัดน้ำฝน | 20 A | ที่ปัดน้ำฝนกระจกหน้า |
| 34 | ห้องโดยสาร + B | 50 A | สำหรับป้องกันวงจรต่างๆ |
| 35 | FAN2 | 30 A | — |
| 36 | ปั๊มน้ำมันเชื้อเพลิง | 30 A | — |
| 37 | เอบีเอส/DSC M | 50 A | ABS, ระบบควบคุมเสถียรภาพการทรงตัวแบบไดนามิก (บางรุ่น) |
| 38 | EVVT | 20 A | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | — |
| 41 | FAN3 | 40 A | พัดลม |
| 42 | ING.PRINCIPAL | 40 A | ระบบควบคุมเครื่องยนต์ |
| 43 | EPS | 60 อา | — |
| 44 | การกวาดล้าง | 40 A | ไล่ฝ้ากระจกหลัง |
| 45 | IG2 | 30 A | สำหรับป้องกันวงจรต่างๆ |
| 46 | หัวฉีด | 30 A | ระบบควบคุมเครื่องยนต์ |
| 47 | เครื่องทำน้ำอุ่น | 40 A | เครื่องปรับอากาศ |
| 48 | ป.WINDOW1 | 30 A | กระจกไฟฟ้า |
| 49 | DCDC DE | 40 A | — |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2016, 2017)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F. เอาท์พุท | 15 อา | By-จับ |
| 6 | — | — | — |
| 7 | ในอินเดีย | 7,5 A | ไฟแสดงเกียร์ AT (บางรุ่น) |
| 8 | กระจก | 7,5 A | กระจกมองหลังแบบปรับด้วยไฟฟ้า |
| 9 | — | — | — |
| ดิกซ์ | ป.WINDOW2 | 25 อา | กระจกไฟฟ้า |
| 11 | ไวเปอร์ อาร์ | 15 อา | ที่ปัดน้ำฝนและที่ปัดน้ำฝนกระจกหลัง |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | SRS2 / EXCL | 15 อา | — |
| 15 | ที่นั่งร้อน | 20 A | เบาะนั่งอุ่น (บางรุ่น) |
| 16 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
2017 สหราชอาณาจักร ออสเตรเลีย
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2017 UK, ออสเตรเลีย)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | ซี/ยู IG1 | 15 อา | สำหรับป้องกันวงจรต่างๆ |
| 2 | เครื่องยนต์ IG1 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 3 | ซันรูฟ | 10 A | ซันรูฟ (บางรุ่น) |
| 4 | ภายใน | 15 อา | ไฟเพดาน |
| 5 | THE+B | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 6 | AUDIO2 | 15 อา | ระบบเครื่องเสียง |
| 7 | COUNTER1 | 10 A | แผงหน้าปัด |
| 8 | SRS1 | 7,5 A | กระเป๋าเป่าลม |
| 9 | METER2 | 7,5 A | แผงหน้าปัด (บางรุ่น) |
| ดิกซ์ | วิทยุ | 7,5 A | ระบบเครื่องเสียง |
| 11 | เครื่องยนต์3 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 12 | เครื่องยนต์1 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 13 | เครื่องยนต์2 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 14 | AUDIO1 | 25 อา | ระบบเครื่องเสียง |
| 15 | แอร์แม็ก | 7,5 A | เครื่องปรับอากาศ |
| 16 | สู่ปั๊ม | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 17 | ถึง | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 18 | ดีล็อค | 25 อา | ล็อคประตูไฟฟ้า |
| 19 | H/L RH | 20 A | ประภาคาร (ขวา) |
| 20 | ENG + B2 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 21 | คิว | 20 A | ไฟท้าย ไฟส่องป้ายทะเบียน ไฟบอกตำแหน่ง |
| 22 | เซนต์. เครื่องทำน้ำอุ่น | 15 อา | พวงมาลัยอุ่น (บางรุ่น) |
| 23 | ห้องนอน | 25 อา | ไฟเพดาน |
| 24 | หมอก | 15 อา | ไฟตัดหมอกหน้า (บางรุ่น) |
| 25 | H / สะอาด | 20 A | ที่ล้างไฟหน้า (บางรุ่น) |
| 26 | หยุด | 10 A | ไฟเบรค. ไฟตัดหมอกหลัง» |
| 27 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 28 | ติดต่อ H/L | 20 A | ฟาร์ (LH) |
| 29 | ABS/DSC S | 30 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 30 | เสี่ยง | 15 อา | ไฟเตือนอันตราย, ไฟแสดงทิศทาง |
| 31 | ปั๊มน้ำมันเชื้อเพลิง | 15 อา | ระบบเชื้อเพลิง (บางรุ่น) |
| 32 | เชื้อเพลิงร้อน | 25 อา | ฮีตเตอร์เชื้อเพลิง (บางรุ่น) |
| 33 | ที่ปัดน้ำฝน | 20 A | ที่ปัดน้ำฝนกระจกหน้า |
| 34 | ห้องโดยสาร + B | 50 A | สำหรับป้องกันวงจรต่างๆ |
| 35 | FAN2 | 30 A | — |
| 36 | ปั๊มน้ำมันเชื้อเพลิง | 30 A | ระบบเชื้อเพลิง (บางรุ่น) |
| 37 | เอบีเอส/DSC M | 50 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 38 | EVVT | 20 A | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | — |
| 41 | พัดลม3 | 40 A | พัดลม |
| 42 | ING.PRINCIPAL | 40 A | ระบบควบคุมเครื่องยนต์ |
| 43 | EPS | 60 อา | ระบบพวงมาลัยเพาเวอร์ (บางรุ่น) |
| 44 | การกวาดล้าง | 40 A | ไล่ฝ้ากระจกหลัง |
| 45 | IG2 | 30 A | สำหรับป้องกันวงจรต่างๆ |
| 46 | หัวฉีด | 30 A | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 47 | เครื่องทำน้ำอุ่น | 40 A | เครื่องปรับอากาศ |
| 48 | ป. หน้าต่าง 1 | 30 A | กระจกไฟฟ้า |
| 49 | DCDC DE | 40 A | สำหรับป้องกันวงจรต่างๆ (บางรุ่น) |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2017 UK, ออสเตรเลีย)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F. เอาท์พุท | 15 อา | By-จับ |
| 6 | — | — | — |
| 7 | ในอินเดีย | 7,5 A | ไฟแสดงเกียร์ AT (บางรุ่น) |
| 8 | กระจก | 7,5 A | กระจกมองหลังแบบปรับด้วยไฟฟ้า |
| 9 | — | — | — |
| ดิกซ์ | ป.WINDOW2 | 25 อา | กระจกไฟฟ้า |
| 11 | ร. ไวเปอร์ | 15 อา | ที่ปัดน้ำฝนและที่ปัดน้ำฝนกระจกหลัง |
| 12 | P.SEAT D | 30A | เบาะปรับไฟฟ้า (บางรุ่น) |
| 13 | — | — | — |
| 14 | SRS2 / EXCL | 15 อา | ล็อคพวงมาลัยไฟฟ้า |
| 15 | ที่นั่งร้อน | 20 A | เบาะนั่งอุ่น (บางรุ่น) |
| 16 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
2018
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2018)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | ซี/ยู IG1 | 15 อา | สำหรับป้องกันวงจรต่างๆ |
| 2 | เครื่องยนต์ IG1 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 3 | ซันรูฟ | 10 A | ซันรูฟ (บางรุ่น) |
| 4 | ภายใน | 15 อา | ไฟเพดาน |
| 5 | THE+B | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 6 | AUDIO2 | 15 อา | ระบบเครื่องเสียง |
| 7 | COUNTER1 | 10 A | แผงหน้าปัด |
| 8 | SRS1 | 7,5 A | กระเป๋าเป่าลม |
| 9 | METER2 | 7,5 A | แผงหน้าปัด (บางรุ่น) |
| ดิกซ์ | วิทยุ | 7,5 A | ระบบเครื่องเสียง |
| 11 | เครื่องยนต์3 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 12 | เครื่องยนต์1 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 13 | เครื่องยนต์2 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 14 | AUDIO1 | 25 อา | ระบบเครื่องเสียง |
| 15 | แอร์แม็ก | 7,5 A | เครื่องปรับอากาศ (บางรุ่น) |
| 16 | สู่ปั๊ม | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 17 | ถึง | 15 อา | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 18 | ดีล็อค | 25 อา | ล็อคประตูไฟฟ้า |
| 19 | H/L RH | 20 A | ประภาคาร (ขวา) |
| 20 | ENG + B2 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 21 | คิว | 20 A | ไฟท้าย ไฟส่องป้ายทะเบียน ไฟจอดรถ |
| 22 | เซนต์. เครื่องทำน้ำอุ่น | 15 อา | พวงมาลัยอุ่น (บางรุ่น) |
| 23 | ห้องนอน | 25 อา | ไฟเพดาน |
| 24 | หมอก | 15 อา | ไฟตัดหมอก (บางรุ่น) |
| 25 | H / สะอาด | 20 A | — |
| 26 | หยุด | 10 A | ไฟเบรค |
| 27 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 28 | ติดต่อ H/L | 20 A | ฟาร์ (LH) |
| 29 | ABS/DSC S | 30 A | ABS, ระบบควบคุมเสถียรภาพการทรงตัวแบบไดนามิก (บางรุ่น) |
| 30 | เสี่ยง | 15 อา | ไฟเตือนอันตราย กะพริบ |
| 31 | ปั๊มน้ำมันเชื้อเพลิง | 15 อา | ระบบเชื้อเพลิง |
| 32 | เชื้อเพลิงร้อน | 25 อา | — |
| 33 | ที่ปัดน้ำฝน | 20 A | ที่ปัดน้ำฝนกระจกหน้า |
| 34 | ห้องโดยสาร + B | 50 A | สำหรับป้องกันวงจรต่างๆ |
| 35 | FAN2 | 30 A | — |
| 36 | ปั๊มน้ำมันเชื้อเพลิง | 30 A | — |
| 37 | เอบีเอส/DSC M | 50 A | ABS, ระบบควบคุมเสถียรภาพการทรงตัวแบบไดนามิก (บางรุ่น) |
| 38 | EVVT | 20 A | ระบบควบคุมเครื่องยนต์ (บางรุ่น) |
| 39 | — | — | — |
| 40 | FAN1 | 30 A | — |
| 41 | FAN3 | 40 A | พัดลม |
| 42 | ING.PRINCIPAL | 40 A | ระบบควบคุมเครื่องยนต์ |
| 43 | EPS | 60 อา | — |
| 44 | การกวาดล้าง | 40 A | ไล่ฝ้ากระจกหลัง |
| 45 | IG2 | 30 A | สำหรับป้องกันวงจรต่างๆ |
| 46 | หัวฉีด | 30 A | ระบบควบคุมเครื่องยนต์ |
| 47 | เครื่องทำน้ำอุ่น | 40 A | เครื่องปรับอากาศ |
| 48 | ป. หน้าต่าง 1 | 30 A | กระจกไฟฟ้า |
| 49 | DCDC DE | 40 A | — |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2018)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F. เอาท์พุท | 15 อา | By-จับ |
| 6 | — | — | — |
| 7 | ในอินเดีย | 7,5 A | ไฟแสดงเกียร์ AT (บางรุ่น) |
| 8 | กระจก | 7,5 A | กระจกมองหลังแบบปรับด้วยไฟฟ้า |
| 9 | — | — | — |
| ดิกซ์ | ป.WINDOW2 | 25 อา | กระจกไฟฟ้า |
| 11 | ไวเปอร์ อาร์ | 15 อา | ที่ปัดน้ำฝนและที่ปัดน้ำฝนกระจกหลัง |
| 12 | P.SEAT D | 30 A | เบาะปรับไฟฟ้า (บางรุ่น) |
| 13 | — | — | — |
| 14 | SRS2 / EXCL | 15 อา | — |
| 15 | ที่นั่งร้อน | 20 A | ที่รองเบาะ (บางรุ่น) |
| 16 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
2019
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2019)
| № | ชื่อ | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|---|
| 1 | ซี/ยู IG1 | 15 อา | สำหรับป้องกันวงจรต่างๆ |
| 2 | เครื่องยนต์ IG1 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 3 | ซันรูฟ | 10 A | ซันรูฟ (บางรุ่น) |
| 4 | ภายใน | 15 อา | ไฟเพดาน เครื่องเสียง |
| 5 | THE+B | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 6 | AUDIO2 MOTEUR4 |
15 อา | ระบบควบคุมเครื่องยนต์ |
| 7 | COUNTER1 | 10 A | แผงหน้าปัด |
| 8 | SRS1 | 7,5 A | กระเป๋าเป่าลม |
| 9 | METER2 | 7,5 A | — |
| ดิกซ์ | วิทยุ | 7,5 A | ระบบเครื่องเสียง |
| 11 | เครื่องยนต์3 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 12 | เครื่องยนต์ 1 | 15 อา | — |
| 13 | เครื่องยนต์2 | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 14 | AUDIO1 | 25 อา | ระบบเครื่องเสียง |
| 15 | แอร์แม็ก | 7,5 A | เครื่องปรับอากาศ |
| 16 | สู่ปั๊ม | 15 อา | — |
| 17 | ถึง | 15 อา | ระบบควบคุมเพลาส่งกำลัง |
| 18 | ดีล็อค | 25 อา | ล็อคประตูไฟฟ้า |
| 19 | H/L RH | 20 A | ประภาคาร (ขวา) |
| 20 | ENG + B2 | 7,5 A | ระบบควบคุมเครื่องยนต์ |
| 21 | คิว | 20 A | ไฟท้าย ไฟส่องป้ายทะเบียน ไฟจอดรถ |
| 22 | เซนต์. เครื่องทำน้ำอุ่น | 15A/20A | พวงมาลัยอุ่น (บางรุ่น), ไฟหน้า (บางรุ่น) |
| 23 | ห้องนอน | 25 อา | ไฟเพดาน |
| 24 | หมอก | 15 อา | ไฟตัดหมอก (บางรุ่น) |
| 25 | H / สะอาด | 20 A | — |
| 26 | หยุด | 10 A | ไฟเบรค |
| 27 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 28 | ติดต่อ H/L | 20 A | ฟาร์ (LH) |
| 29 | ABS/DSC S | 30 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 30 | เสี่ยง | 15 อา | ไฟเตือนอันตราย กะพริบ |
| 31 | SCR ปั๊มเชื้อเพลิง | 15 อา | ระบบเชื้อเพลิง |
| 32 | เชื้อเพลิงร้อน | 25 อา | — |
| 33 | ที่ปัดน้ำฝน | 20 A | ที่ปัดน้ำฝนกระจกหน้า |
| 34 | ห้องโดยสาร + B | 50 A | สำหรับป้องกันวงจรต่างๆ |
| 35 | FAN 2 EPBL |
30 A | เบรกจอดรถแบบไฟฟ้า (LH) |
| 36 | ปั๊มน้ำมันเชื้อเพลิง | 30 A | — |
| 37 | เอบีเอส/DSC M | 50 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 38 | EVVT | 20 A | ระบบควบคุมเครื่องยนต์ |
| 39 | — | — | — |
| 40 | FAN1 EPBR |
30 A | เบรกจอดรถแบบไฟฟ้า (RH) |
| 41 | FAN3 | 40 A | พัดลม |
| 42 | ING.PRINCIPAL | 40 A | ระบบควบคุมเครื่องยนต์ |
| 43 | EPS | 60 อา | — |
| 44 | การกวาดล้าง | 40 A | ไล่ฝ้ากระจกหลัง |
| 45 | IG2 | 30 A | สำหรับป้องกันวงจรต่างๆ |
| 46 | ENG.SUB INJECTOR | 30 A | ระบบควบคุมเครื่องยนต์ |
| 47 | เครื่องทำน้ำอุ่น | 40 A | เครื่องปรับอากาศ |
| 48 | ป. หน้าต่าง 1 | 30 A | กระจกไฟฟ้า |
| 49 | DCDC DE | 40 A | — |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2019)
| № | ชื่อ | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | AUDIO2 | 15 อา | ระบบเครื่องเสียง |
| 4 | เครื่องทำความร้อน เซนต์. | 10 A | ระบบพวงมาลัยอุ่น |
| 5 | F. เอาท์พุท | 15 อา | By-จับ |
| 6 | — | — | — |
| 7 | ในอินเดีย | 7,5 A | ตัวแสดงการเปลี่ยนเกียร์AT |
| 8 | กระจก | 7,5 A | กระจกมองหลังแบบปรับด้วยไฟฟ้า |
| 9 | — | — | — |
| ดิกซ์ | ป.WINDOW2 | 25 อา | กระจกไฟฟ้า |
| 11 | ไวเปอร์ อาร์ | 15 อา | ที่ปัดน้ำฝนและที่ปัดน้ำฝนกระจกหลัง |
| 12 | P.SEAT D | 30 A | เบาะไฟฟ้า |
| 13 | — | — | — |
| 14 | SRS2 / EXCL | 15 อา | — |
| 15 | ที่นั่งร้อน | 20 A | รองรับที่นั่ง |
| 16 | M.DEF | 7,5 A | กระจกหมอก |
