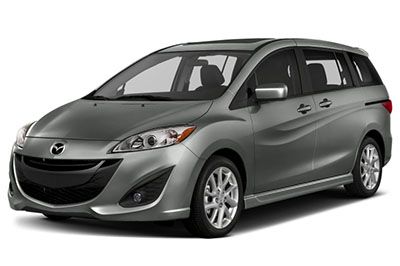

ในบทความนี้เราพิจารณามาสด้า 5 รุ่นที่สามซึ่งผลิตจากปี 2010 ถึงปี 2018 ที่นี่คุณจะได้พบกับแผนผังของกล่องฟิวส์ของ Mazda 5 ปี 2012, 2013, 2014, 2015, 2016 และ 2017 รับข้อมูลแผงฟิวส์ข้อมูลตำแหน่ง ภายในรถและหาข้อมูลเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Mazda5 2011-2018 ชุดฟิวส์
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า): # 6 “P.OUTLET” (ช่องเสียบอุปกรณ์เสริม — กล่อง) และ # 8 “CIGAR” (ช่องเสียบอุปกรณ์เสริม — แผงหน้าปัด) ในกล่องฟิวส์ที่แผงหน้าปัด
ตำแหน่งกล่องฟิวส์
หากระบบไฟฟ้าไม่ทำงาน ให้ตรวจสอบฟิวส์ทางด้านซ้ายของรถก่อน
หากไฟหน้าหรืออุปกรณ์ไฟฟ้าอื่นๆ ไม่ทำงานและฟิวส์ในห้องโดยสารเป็นปกติ ให้ตรวจสอบกล่องฟิวส์ใต้ฝากระโปรงหน้า
ห้องโดยสาร
กล่องฟิวส์อยู่ด้านหลังฝาครอบด้านผู้โดยสารของแผงหน้าปัด
ห้องเครื่อง
หลักการหลอม:
หากต้องการเปลี่ยนฟิวส์ MAIN โปรดติดต่อตัวแทนจำหน่าย Mazda ที่ได้รับอนุญาต
ไดอะแกรมกล่องฟิวส์
2012, 2013
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2012, 2013)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | ไอจีคีย์ | 50 A | สำหรับป้องกันวงจรต่างๆ |
| 2 | พัดลมโฆษณา | 30 A | พัดลม |
| 3 | GLOW2 HEATING2 | 30 A | เครื่องปรับอากาศ |
| 4 | หลัก EGI | 40 A | ระบบควบคุมเครื่องยนต์ |
| 5 | INJ2 FAN | — | — |
| 6 | ABSP | 40 A | ABS, DSC |
| 7 | ป.ล | — | — |
| 8 | MTC | 20 A | ระบบควบคุมเพลาข้อเหวี่ยง (บางรุ่น) |
| 9 | เครื่องทำความร้อน1 | 40 A | เครื่องปรับอากาศ |
| ดิกซ์ | GLOW1 HEATING3 | 30 A | เครื่องปรับอากาศ |
| 11 | BTN | 60 อา | สำหรับป้องกันวงจรต่างๆ |
| 12 | IG KEY2 | 40 A | สำหรับป้องกันวงจรต่างๆ |
| 13 | FAN1 | 30 A | พัดลม |
| 14 | P.SLIDE R | — | — |
| 15 | EHPAS | 80 A | พวงมาลัยเพาเวอร์ |
| 16 | หมอก | 15 อา | ไฟตัดหมอก (บางรุ่น) |
| 17 | ดีล็อค | 20 A | ล็อคประตูไฟฟ้า |
| 18 | ป.ลม | 20 A | กระจกไฟฟ้า |
| 19 | สู่ปั๊ม | — | — |
| 20 | หัวหน้าสวัสดี | 20 A | ไฟสูง |
| 21 | THE+B | 10 A | ระบบควบคุมเครื่องยนต์ |
| 22 | หยุด | 10 A | ไฟเบรค |
| 23 | F. ปั๊มเชื้อเพลิงที่ร้อนขึ้น | 20 A | ปั๊มน้ำมันเชื้อเพลิง |
| 24 | เสี่ยง | 10 A | ไฟเตือนอันตราย กะพริบ |
| 25 | ห้องนอน | 15 อา | ไฟเพดาน |
| 26 | คิว | 15 อา | ไฟท้าย ไฟจอดรถ ไฟส่องป้ายทะเบียน |
| 27 | แอร์แม็ก | 10 A | เครื่องปรับอากาศ |
| 28 | ABS V | 20 A | ABS, DSC |
| 29 | ซันรูฟ | 20 A | ซันรูฟ (บางรุ่น) |
| 30 | H / สะอาด | — | — |
| 31 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 32 | — | — | — |
| 33 | ILLUMI | 7,5 A | แสงสว่าง |
| 34 | ENG INJ | 25 อา | ระบบควบคุมเครื่องยนต์ |
| 35 | แบร์ อิง | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 36 | — | — | — |
| 37 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
| 38 | การกวาดล้าง | 25 อา | ไล่ฝ้ากระจกหลัง |
| 39 | เฮด โล หลิว | 15 อา | ไฟต่ำ (LH) |
| 40 | LO R HEAD | 15 อา | ไฟต่ำ (RH) |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2012, 2013)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | P/W | 30 A | กระจกไฟฟ้า |
| 2 | M.DEF | — | — |
| 3 | ทางเข้า | 10 A | ระบบควบคุมเครื่องยนต์ |
| 4 | FR3 | 20 A | ระบบควบคุมเครื่องยนต์ |
| 5 | P/W | — | — |
| 6 | ป. เอาท์พุท | 15 อา | ช่องเสียบอุปกรณ์เสริม (ช่องเก็บสัมภาระ) |
| 7 | MAJ / L | 5 อา | — |
| 8 | ซิการ์ | 15 อา | ช่องเสียบอุปกรณ์เสริม (แดชบอร์ด) |
| 9 | กระจก | 7,5 A | กระจกมองหลังแบบปรับด้วยไฟฟ้า |
| ดิกซ์ | เครื่องปรับอากาศ | 10 A | เครื่องปรับอากาศ |
| 11 | F.WIP | 25 อา | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| 12 | R.WIP | 15 อา | ที่ปัดน้ำฝนกระจกหลัง |
| 13 | FR | — | — |
| 14 | เมตร | 10 A | แผงหน้าปัด |
| 15 | SAS | 10 A | กระเป๋าเป่าลม |
| 16 | ฝูง | 15 อา | เบาะนั่งอุ่น (บางรุ่น) |
| 17 | เอบีเอส/ASN | — | — |
| 18 | EHPAS | 5 อา | พวงมาลัยเพาเวอร์ |
| 19 | FR2 | 15 อา | ระบบควบคุมเครื่องยนต์ |
2014, 2015, 2016, 2017
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2014, 2015, 2016, 2017)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | IG KEY1 | 50 A | สำหรับป้องกันวงจรต่างๆ |
| 2 | พัดลมโฆษณา | 30 A | พัดลม |
| 3 | GLOW2 HEATING2 FAN1 | 30 A | เครื่องปรับอากาศ |
| 4 | หลัก EGI | 40 A | ระบบควบคุมเครื่องยนต์ |
| 5 | แฟนอินเจ2 | — | — |
| 6 | เอบีเอส พี | 40 A | ABS, DSC |
| 7 | ป.ล | — | — |
| 8 | TCM EVVT | 20 A | ระบบควบคุมเพลาส่งกำลัง |
| 9 | เครื่องทำความร้อน1 | 40 A | เครื่องปรับอากาศ |
| ดิกซ์ | DCDC2 | — | — |
| ดิกซ์ | โกลว์ 1 ฮีทติ้ง 3 | 30 A | เครื่องปรับอากาศ |
| 11 | BTN | 60 อา | สำหรับป้องกันวงจรต่างๆ |
| 12 | IG KEY2 | 40 A | สำหรับป้องกันวงจรต่างๆ |
| 13 | FAN1 | 30 A | พัดลม |
| 13 | สู่ปั๊ม | — | — |
| 14 | P.SLIDE R | — | — |
| 15 | EHPAS | 80 A | พวงมาลัยเพาเวอร์ |
| 16 | หมอก | 15 อา | ไฟตัดหมอก (บางรุ่น) |
| 17 | ดีล็อค | 20 A | ล็อคประตูไฟฟ้า |
| 18 | ป.ลม | 20 A | กระจกไฟฟ้า |
| 19 | สู่ปั๊ม | — | — |
| 19 | MTC | — | — |
| 20 | หัวหน้าสวัสดี | 20 A | ไฟสูง |
| 21 | THE+B | 10 A | ระบบควบคุมเครื่องยนต์ |
| 22 | หยุด | 10 A | ไฟเบรค |
| 23 | F. ปั๊มเชื้อเพลิงที่ร้อนขึ้น | 20 A | ระบบเชื้อเพลิง |
| 24 | เสี่ยง | 10 A | ไฟเตือนอันตราย กะพริบ |
| 25 | ห้องนอน | 15 อา | ไฟเพดาน |
| 26 | TAIL ENG FAN | 15 อา | ไฟท้าย ไฟจอดรถ ไฟส่องป้ายทะเบียน |
| 27 | แอร์แม็ก | 10 A | เครื่องปรับอากาศ |
| 28 | ABS V | 20 A | ABS ระบบควบคุมเสถียรภาพการทรงตัว |
| 28 | แตรรถยนต์ | — | — |
| 29 | ซันรูฟ | 20 A | ซันรูฟ (บางรุ่น) |
| 29 | เสียง 1 | — | — |
| 30 | H / สะอาด | — | — |
| 30 | DCDC3 | — | — |
| 31 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 31 | ABS V | — | — |
| 32 | คิว | — | — |
| 33 | ILLUMI | 7,5 A | ไฟแดชบอร์ด |
| 34 | ENG INJ | 25 อา | ระบบควบคุมเครื่องยนต์ |
| 35 | แบร์ อิง | 15 อา | ระบบควบคุมเครื่องยนต์ |
| 36 | — | — | — |
| 37 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก |
| 38 | การกวาดล้าง | 25 อา | ไล่ฝ้ากระจกหลัง |
| 39 | เฮด โล หลิว | 15 อา | ไฟต่ำ (LH) |
| 40 | LO R HEAD | 15 อา | ไฟต่ำ (RH) |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2014, 2015, 2016, 2017)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | P/W | 30 A | กระจกไฟฟ้า |
| 2 | M.DEF | — | — |
| 3 | ทางเข้า | 10 A | ระบบควบคุมเครื่องยนต์ |
| 4 | FR3 | 20 A | ระบบควบคุมเครื่องยนต์ |
| 5 | P/W | — | — |
| 6 | ป. เอาท์พุท | 15 อา | ช่องเสียบอุปกรณ์เสริม (ช่องเก็บสัมภาระ) |
| 7 | MAJ / L | 5 อา | ระบบควบคุมเพลาส่งกำลัง |
| 8 | ซิการ์ | 15 อา | ช่องเสียบอุปกรณ์เสริม (แดชบอร์ด) |
| 9 | กระจก | 7,5 A | กระจกมองหลังแบบปรับด้วยไฟฟ้า |
| ดิกซ์ | เครื่องปรับอากาศ | 10 A | เครื่องปรับอากาศ |
| 11 | F.WIP | 25 อา | ที่ปัดน้ำฝนกระจกหน้าและเครื่องซักผ้า |
| 12 | R.WIP | 15 อา | ที่ปัดน้ำฝนกระจกหลัง |
| 13 | FR | — | — |
| 14 | เมตร | 10 A | แผงหน้าปัด |
| 15 | SAS | 10 A | กระเป๋าเป่าลม |
| 16 | ฝูง | 15 อา | เบาะนั่งอุ่น (บางรุ่น) |
| 17 | เอบีเอส/ASN | — | — |
| 18 | EHPAS | 5 อา | พวงมาลัยเพาเวอร์ |
| 19 | FR2 | 15 อา | ระบบควบคุมเครื่องยนต์ |
