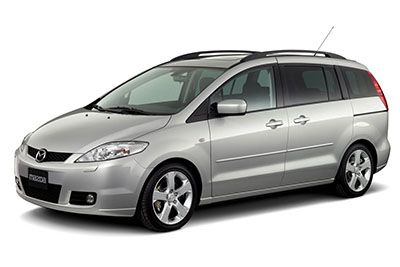

ในบทความนี้เราพิจารณามาสด้า 5 รุ่นที่สองซึ่งผลิตจากปี 2548 ถึง 2553 ที่นี่คุณจะพบกับแผนผังของกล่องฟิวส์ของ มาสด้า 5 ปี 2549, 2550, 2551, 2552 และ 2553 รับข้อมูลเกี่ยวกับตำแหน่งของหมายเลขแผง ของฟิวส์ภายในรถ และหาข้อมูลเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
เลย์เอาต์ฟิวส์ Mazda5 2006-2010
ฟิวส์ที่จุดบุหรี่ (ช่องเสียบไฟ): 4 «P.OUTLET» (ช่องเสียบอุปกรณ์เสริม) และ # 6 «CIGAR» (ไฟแช็ก) ในกล่องฟิวส์แดชบอร์ด
ตำแหน่งกล่องฟิวส์
หากระบบไฟฟ้าไม่ทำงาน ให้ตรวจสอบฟิวส์ด้านผู้โดยสารก่อน
หากไฟหน้าหรืออุปกรณ์ไฟฟ้าอื่นๆ ไม่ทำงาน และฟิวส์ในห้องโดยสารอยู่ในสภาพดี ให้ตรวจสอบกล่องฟิวส์ใต้ฝากระโปรงหน้า
ห้องโดยสาร
กล่องฟิวส์อยู่ด้านหลังฝาครอบด้านผู้โดยสารของแผงหน้าปัด
ห้องเครื่อง
หลักการหลอม:
หากต้องการเปลี่ยนฟิวส์ MAIN โปรดติดต่อตัวแทนจำหน่าย Mazda ที่ได้รับอนุญาต
ไดอะแกรมกล่องฟิวส์
ปี 2549
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2006)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | พัดลม | 30 A | พัดลม |
| 2 | พัดลม | 30 A | พัดลม |
| 3 | ป.ลม | 40 A | กระจกไฟฟ้า (บางรุ่น) |
| 4 | IG KEY1 | 30 A | สำหรับป้องกันวงจรต่างๆ |
| 5 | ABS-V | 20 A | ABS, DSC (บางรุ่น) |
| 6 | ABS-P | 30 A | ABS, DSC (บางรุ่น) |
| 7 | IG KEY2 | 20 A | สำหรับป้องกันวงจรต่างๆ (บางรุ่น) |
| 8 | ฮีท-ละลายน้ำแข็ง | 20 A | เครื่องทำน้ำอุ่น (บางรุ่น) |
| 9 | พัดลม | 40 A | มอเตอร์โบลเวอร์ |
| ดิกซ์ | โกลว์ IG KEY1 | 40 A | หัวเทียน (บางรุ่น) |
| 11 | BTN | 40 A | สำหรับป้องกันวงจรต่างๆ |
| 12 | IG KEY2 | 40 A | สำหรับป้องกันวงจรต่างๆ (บางรุ่น) |
| 13 | FERMETURE P.SLIDE LH | 20 A | ประตูเลื่อนไฟฟ้า (LH) ปิดง่าย (บางรุ่น) |
| 14 | FERMETURE P.SLIDE RH | 20 A | ประตูเลื่อนไฟฟ้า (RH) ปิดง่าย (บางรุ่น) |
| 15 | EHPAS | 80 A | พวงมาลัยเพาเวอร์ไฟฟ้าไฮดรอลิก (บางรุ่น) |
| 16 | หมอก | 15 อา | ไฟตัดหมอกหน้า (บางรุ่น) |
| 17 | ดีล็อค | 20 A | ล็อคประตูไฟฟ้า |
| 18 | ป.ลม เอช/NETTOYANT | 20 A | ที่ล้างไฟหน้า (บางรุ่น), กระจกไฟฟ้า (บางรุ่น) |
| 19 | MAG | 10 A | คลัตช์แม่เหล็ก |
| 20 | การกวาดล้าง | 25 อา | ไล่ฝ้ากระจกหลัง |
| 21 | THE+B | 10 A | PCM |
| 22 | หยุด | 10 A | ไฟเบรค |
| 23 | เชื้อเพลิง | 20 A | ปั๊มเชื้อเพลิง (บางรุ่น), ฮีตเตอร์เชื้อเพลิง (บางรุ่น) |
| 24 | เสี่ยง | 10 A | ไฟเลี้ยว, ไฟเตือนอันตราย |
| 25 | ห้องนอน | 15 อา | ไฟเพดาน. ไฟอ่านหนังสือ ไฟส่องท้าย สำหรับป้องกันวงจรต่างๆ |
| 26 | — | — | — |
| 27 | — | — | — |
| 28 | GIS ส่องสว่าง | 7,5 A | PCM (บางรุ่น) |
| 29 | ผู้จัดการฝ่ายบุคคล | 10 A | ไฟหน้าไฟสูง (RH) |
| 30 | HEAD HL | 10 A | ไฟหน้าไฟสูง (LH) |
| 31 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 32 | ซันรูฟ | 20 A | ซันรูฟ (บางรุ่น) |
| 33 | กระจกกันขโมย ETC | 7,5 A | ระบบกันขโมย (บางรุ่น) |
| 34 | LR HEAD | 15 อา | ไฟต่ำ (RH), การปรับไฟหน้าแบบแมนนวล (บางรุ่น) |
| 35 | หัว LL | 15 อา | ไฟหน้าไฟต่ำ (LH) |
| 36 | จาก BAR2 | 15 อา | เครื่องทำความร้อน O2 (บางรุ่น) |
| 37 | แบร์ อิง | 15 อา | เซ็นเซอร์การไหลของอากาศ, ระบบควบคุมเครื่องยนต์ |
| 38 | INJ | 20 A | หัวฉีด (บางรุ่น), PCM (บางรุ่น) |
| 39 | ILLUMI | 10 A | แสงสว่าง |
| 40 | คิว | 10 A | ไฟท้าย ไฟจอดรถ ไฟส่องป้ายทะเบียน. ไฟตัดหมอกหลัง (บางรุ่น) สำหรับป้องกันวงจรต่างๆ |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2006)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | ป. เอาท์พุท | 15 อา | ช่องเสียบอุปกรณ์เสริม |
| 5 | MAJ / L | 5 อา | AT shift (บางรุ่น) |
| 6 | ซิการ์ | 15 อา | ไฟแช็ก |
| 7 | กระจก | 7,5 A | กระจกมองข้างปรับไฟฟ้า เครื่องเสียง (บางรุ่น) |
| 8 | เครื่องปรับอากาศ | 10 A | เครื่องปรับอากาศ |
| 9 | F.WIP | 25 อา | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| ดิกซ์ | R.WIP | 15 อา | ที่ปัดน้ำฝนและที่ปัดน้ำฝนกระจกหลัง |
| 11 | FR | 5 อา | รีเลย์หลัก (บางรุ่น), PCM (บางรุ่น) |
| 12 | เมตร | 10 A | แผงหน้าปัด ปรับระดับไฟหน้าอัตโนมัติ (บางรุ่น) |
| 13 | SAS | 10 A | ระบบยับยั้งชั่งใจเสริม |
| 14 | ฝูง | 15 อา | เบาะนั่งอุ่น (บางรุ่น) |
| 15 | เอบีเอส/ASN | 5 อา | ABS, DSC (บางรุ่น) |
| 16 | EHPAS | 5 อา | พวงมาลัยเพาเวอร์ไฟฟ้าไฮดรอลิก (บางรุ่น) |
| 17 | FR2 | 15 อา | — |
| 18 | P/W | 30 A | กระจกไฟฟ้า (บางรุ่น) |
| 19 | P/W | 40 A | — |
2550
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2007)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | พัดลม | 30 A | พัดลม |
| 2 | พัดลม | 30 A | พัดลม |
| 3 | ป.ลม | 40 A | — |
| 4 | IG KEY1 | 30 A | — |
| 5 | ABS-V | 20 A | หน้าท้อง |
| 6 | ABS-P | 30 A | หน้าท้อง |
| 7 | IG KEY2 | 20 A | สำหรับป้องกันวงจรต่างๆ |
| 8 | ฮีท-ละลายน้ำแข็ง | 20 A | — |
| 9 | พัดลม | 40 A | มอเตอร์โบลเวอร์ |
| ดิกซ์ | โกลว์ IG KEY1 | 40 A | สำหรับป้องกันวงจรต่างๆ |
| 11 | BTN | 40 A | สำหรับป้องกันวงจรต่างๆ |
| 12 | IG KEY2 | 40 A | — |
| 13 | FERMETURE P.SLIDE LH | 20 A | Easy Close (LH) (บางรุ่น) |
| 14 | FERMETURE P.SLIDE RH | 20 A | Easy Close (RH) (บางรุ่น) |
| 15 | EHPAS | 80 A | พวงมาลัยเพาเวอร์ไฟฟ้าไฮดรอลิค |
| 16 | หมอก | 15 อา | ไฟตัดหมอกหน้า (บางรุ่น) |
| 17 | ดีล็อค | 20 A | ล็อคประตูไฟฟ้า |
| 18 | ป.ลม เอช/NETTOYANT | 20 A | — |
| 19 | MAG | 10 A | คลัตช์แม่เหล็ก |
| 20 | การกวาดล้าง | 25 อา | ไล่ฝ้ากระจกหลัง |
| 21 | THE+B | 10 A | PCM |
| 22 | หยุด | 10 A | ไฟเบรค |
| 23 | เชื้อเพลิง | 20 A | ปั๊มน้ำมันเชื้อเพลิง |
| 24 | เสี่ยง | 10 A | ไฟเลี้ยว, ไฟเตือนอันตราย |
| 25 | ห้องนอน | 15 อา | ไฟเพดาน. ไฟอ่านหนังสือ ไฟส่องท้าย สำหรับป้องกันวงจรต่างๆ |
| 26 | — | — | — |
| 27 | — | — | — |
| 28 | GIS ส่องสว่าง | 7,5 A | — |
| 29 | ผู้จัดการฝ่ายบุคคล | 10 A | ไฟสูง (RH) |
| 30 | HEAD HL | 10 A | ไฟสูง (LH) |
| 31 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 32 | ซันรูฟ | 20 A | ซันรูฟ (บางรุ่น) |
| 33 | กระจกกันขโมย ETC | 7,5 A | PCM |
| 34 | LR HEAD | 15 อา | ไฟหน้าไฟต่ำ (RH), การปรับไฟหน้าแบบแมนนวล (บางรุ่น) |
| 35 | หัว LL | 15 อา | ไฟต่ำ (LH) |
| 36 | จาก BAR2 | 15 อา | PCM |
| 37 | แบร์ อิง | 15 อา | เซ็นเซอร์การไหลของอากาศ, ระบบควบคุมเครื่องยนต์ |
| 38 | INJ | 20 A | หัวฉีด |
| 39 | ILLUMI | 10 A | แสงสว่าง |
| 40 | คิว | 10 A | ไฟท้าย ไฟจอดรถ ไฟส่องป้ายทะเบียน เพื่อป้องกันวงจรต่างๆ |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2007)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | ป. เอาท์พุท | 15 อา | ช่องเสียบอุปกรณ์เสริม |
| 5 | MAJ / L | 5 อา | AT shift (บางรุ่น) |
| 6 | ซิการ์ | 15 อา | ช่องเสียบอุปกรณ์เสริม |
| 7 | กระจก | 7,5 A | กระจกมองข้างปรับไฟฟ้า เครื่องเสียง (บางรุ่น) |
| 8 | เครื่องปรับอากาศ | 10 A | เครื่องปรับอากาศ |
| 9 | F.WIP | 25 อา | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| ดิกซ์ | R.WIP | 15 อา | ที่ปัดน้ำฝนและที่ปัดน้ำฝนกระจกหลัง |
| 11 | FR | 5 อา | PCM |
| 12 | เมตร | 10 A | แผงหน้าปัด |
| 13 | SAS | 10 A | ระบบยับยั้งชั่งใจเสริม |
| 14 | ฝูง | 15 อา | เบาะนั่งอุ่น (บางรุ่น) |
| 15 | เอบีเอส/ASN | 5 อา | หน้าท้อง |
| 16 | EHPAS | 5 อา | พวงมาลัยเพาเวอร์ไฟฟ้าไฮดรอลิค |
| 17 | FR2 | 15 อา | เครื่องทำความร้อน O2 |
| 18 | P/W | 30 A | กระจกไฟฟ้า |
| 19 | P/W | 40 A | — |
2008, 2009, 2010
ห้องเครื่อง
โฆษณา vertisements
การจัดสรรฟิวส์ในห้องเครื่อง (2008, 2009, 2010)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | พัดลม | 30 A | พัดลม |
| 2 | พัดลม | 30 A | พัดลม |
| 3 | P.WIND (ไม่มีระบบระบายอากาศด้านหลัง) | 40 A | กระจกไฟฟ้า |
| 3 | FAN R. (พร้อมระบบระบายอากาศด้านหลัง) | 30 A | มอเตอร์โบลเวอร์ด้านหลัง |
| 4 | IG KEY1 INJ (ไม่มีระบบระบายอากาศด้านหลัง) | 30 A | สำหรับป้องกันวงจรต่างๆ |
| 4 | IG KEY2 (พร้อมระบบระบายอากาศด้านหลัง) | 20 A | — |
| 5 | ABS-V | 20 A | หน้าท้อง |
| 6 | ABS-P | 30 A | หน้าท้อง |
| 7 | IG KEY2 (ไม่มีระบบระบายอากาศด้านหลัง) | 20 A | — |
| 7 | IG KEY1 (พร้อมระบบระบายอากาศด้านหลัง) | 40 A | สำหรับป้องกันวงจรต่างๆ |
| 8 | เครื่องทำความร้อนกระจก TCM | 20 A | — |
| 9 | BLOWER (ไม่มีระบบระบายอากาศด้านหลัง) | 40 A | มอเตอร์โบลเวอร์ |
| 9 | F.BLOWER (พร้อมระบบระบายอากาศด้านหลัง) | 20 A | มอเตอร์โบลเวอร์หน้า |
| ดิกซ์ | GLOW IG KEYl (ไม่มีระบบระบายอากาศด้านหลัง) | 40 A | สำหรับป้องกันวงจรต่างๆ |
| ดิกซ์ | F.BLOWER (พร้อมระบบระบายอากาศด้านหลัง) | 20 A | มอเตอร์โบลเวอร์หน้า |
| 11 | BTN | 60 อา | สำหรับป้องกันวงจรต่างๆ |
| 12 | IG KEY2 | 40 A | — |
| 13 | FERMETURE P.SLIDE LH | 20 A | ปิดง่าย (บางรุ่น) |
| 14 | FERMETURE P.SLIDE RH | 20 A | ปิดง่าย (บางรุ่น) |
| 15 | EHPAS | 80 A | พวงมาลัยเพาเวอร์ไฟฟ้าไฮดรอลิค |
| 16 | หมอก | 15 อา | ไฟตัดหมอก (บางรุ่น) |
| 17 | ดีล็อค | 20 A | ล็อคประตูไฟฟ้า |
| 18 | ป.ลม เอช/NETTOYANT | 20 A | กระจกไฟฟ้า |
| 19 | ฯลฯ | 10 A | เซ็นเซอร์ตำแหน่งปีกผีเสื้อ |
| 20 | การกวาดล้าง | 25 อา | ไล่ฝ้ากระจกหลัง |
| 21 | THE+B | 10 A | PCM |
| 22 | หยุด | 10 A | ไฟเบรค |
| 23 | เชื้อเพลิง | 20 A | ปั๊มน้ำมันเชื้อเพลิง |
| 24 | เสี่ยง | 10 A | ไฟเลี้ยว, ไฟเตือนอันตราย |
| 25 | ห้องนอน | 15 อา | ไฟเพดาน ไฟอ่านหนังสือ ไฟส่องท้าย สำหรับป้องกันวงจรต่างๆ |
| 26 | — | — | — |
| 27 | MAG | 10 A | คลัตช์แม่เหล็ก |
| 28 | GLOW SIC (ไม่มีระบบระบายอากาศด้านหลัง) | 7,5 A | — |
| 28 | — (พร้อมระบบระบายอากาศด้านหลัง) | — | — |
| 29 | ผู้จัดการฝ่ายบุคคล | 10 A | ไฟสูง (RH) |
| 30 | HEAD HL | 10 A | ไฟสูง (LH) |
| 31 | แตรรถยนต์ | 15 อา | แตรรถยนต์ |
| 32 | ซันรูฟ | 20 A | ซันรูฟ (บางรุ่น) |
| 33 | กระจกกันขโมย (ไม่มีระบบระบายอากาศด้านหลัง) | 7,5 A | ระบบกันขโมย (บางรุ่น) |
| 33 | — | — | — |
| 34 | LR HEAD | 15 อา | ไฟหน้าไฟต่ำ (RH), การปรับไฟหน้าแบบแมนนวล (บางรุ่น) |
| 35 | หัว LL | 15 อา | ไฟต่ำ (LH) |
| 36 | จาก BAR2 | 15 อา | เครื่องทำความร้อน O2 |
| 37 | แบร์ อิง | 15 อา | เซ็นเซอร์การไหลของอากาศ, ระบบควบคุมเครื่องยนต์ |
| 38 | อินเจ อิง บา | 20 A | หัวฉีด |
| 39 | ILLUMI | 10 A | แสงสว่าง |
| 40 | คิว | 10 A | ไฟท้าย ไฟจอดรถ ไฟส่องป้ายทะเบียน เพื่อป้องกันวงจรต่างๆ |
โฆษณา vertisements
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2008, 2009, 2010)
| № | คำอธิบาย | แอมป์การจำแนกประเภท | ส่วนประกอบที่ได้รับการคุ้มครอง |
|---|---|---|---|
| 1 | M.DEF | 7,5 A | เครื่องไล่ฝ้ากระจก (บางรุ่น) |
| 2 | — | — | — |
| 3 | FR3 | 20 A | สวิตช์จุดระเบิด |
| 4 | ป. เอาท์พุท | 15 อา | ช่องเสียบอุปกรณ์เสริม |
| 5 | MAJ / L | 5 อา | AT shift (บางรุ่น) |
| 6 | ซิการ์ | 15 อา | ไฟแช็ก |
| 7 | กระจก | 7,5 A | กระจกมองหลังแบบปรับไฟฟ้า. ระบบเครื่องเสียง (บางรุ่น) |
| 8 | เครื่องปรับอากาศ | 10 A | เครื่องปรับอากาศ |
| 9 | F.WIP | 25 อา | ที่ปัดน้ำฝนและเครื่องซักผ้า |
| ดิกซ์ | R.WIP | 15 อา | ที่ปัดน้ำฝนและที่ปัดน้ำฝนกระจกหลัง |
| 11 | FR | 5 อา | รีเลย์หลัก |
| 12 | เมตร | 10 A | แผงหน้าปัด |
| 13 | SAS | 10 A | ระบบยับยั้งชั่งใจเสริม |
| 14 | ฝูง | 15 อา | เบาะนั่งอุ่น (บางรุ่น) |
| 15 | เอบีเอส/ASN | 5 อา | หน้าท้อง |
| 16 | EHPAS | 5 อา | พวงมาลัยเพาเวอร์ไฟฟ้าไฮดรอลิค |
| 17 | FR2 | 15 อา | — |
| 18 | P/W | 30 A | กระจกไฟฟ้า |
| 19 | P/W | — | — |
