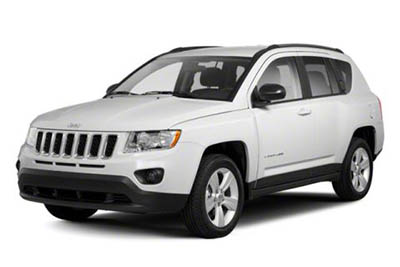

ในบทความนี้ เราจะพิจารณา Jeep Compass รุ่นแรก (MK49) หลังจากการปรับโฉม ซึ่งผลิตจาก 2011 ถึง 2017 ที่นี่คุณจะได้พบกับJeep Compass 2011, 2012, 2013, 2014, 2015, 2016 และ 2017ไดอะแกรมกล่องฟิวส์ รับข้อมูลเกี่ยวกับ ตำแหน่งของแผงฟิวส์ภายในรถ และดูข้อมูลเพิ่มเติมเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
ฟิวส์การจัดเรียงรถจี๊ปเข็มทิศ 2011-2017
ฟิวส์สำหรับที่จุดบุหรี่ (ปลั๊กไฟ) ของ Jeep Compass คือฟิวส์ # 11 ( ปลั๊กไฟ) , # 13 (ที่จุดบุหรี่ / ปลั๊กไฟด้านหลัง) และ # 16 ( ไฟแช็ก) ซิการ์ หากมี) ในฟิวส์ห้องเครื่อง กล่อง.
ตำแหน่งกล่องฟิวส์
โมดูลพลังงานในตัว (IPM)
โมดูลพลังงานแบบบูรณาการอยู่ในห้องเครื่องใกล้กับชุดกรองอากาศ
ศูนย์นี้มีฟิวส์คาร์ทริดจ์และฟิวส์ขนาดเล็ก
สามารถพิมพ์ฉลากที่ระบุส่วนประกอบแต่ละส่วนได้ที่ด้านในของฝาครอบ
ไดอะแกรมกล่องฟิวส์
2554, 2556
โฆษณา โฆษณา
การกำหนดฟิวส์ (2011, 2013)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | ว่างเปล่า | ว่างเปล่า | |
| 2 | 15 แอมป์ ฟ้าอ่อน | โมดูลควบคุม AWD / 4WD | |
| 3 | 10 สีแดง | สวิตซ์ไฟเบรคกลางหลัง | |
| 4 | 10 สีแดง | สวิตช์จุดระเบิด / โมดูลการจำแนกประเภทผู้โดยสาร | |
| 5 | 20 สีเหลือง | รถพ่วง | |
| 6 | 10 สีแดง | กระจกมองหลังไฟฟ้า / คอนโทรลพวงมาลัย วิทยุดาวเทียม / โทรศัพท์แฮนด์ฟรี | |
| 7 | 30 A Vert | ดับไฟ | |
| 8 | 30 A Vert | ดับไฟ | |
| 9 | 40 A Vert | เบาะไฟฟ้า | |
| ดิกซ์ | 20 สีเหลือง | ล็อคไฟฟ้า / ไฟภายในรถ | |
| 11 | 15 แอมป์ ฟ้าอ่อน | ปลั๊ก | |
| 12 | 20 สีเหลือง | อินเวอร์เตอร์ไฟฟ้ากระแสสลับ 115V | |
| 13 | 20 สีเหลือง | ไฟแช็ก | |
| 14 | 10 สีแดง | แผงหน้าปัด | |
| 15 | 40 A Vert | พัดลมหม้อน้ำ | |
| 16 | 15 แอมป์ ฟ้าอ่อน | ไฟเพดาน / ซันรูฟ / มอเตอร์ปัดน้ำฝนด้านหลัง | |
| 17 | 10 สีแดง | โมดูลควบคุมไร้สาย | |
| 18 | 40 A Vert | รีเลย์ปิดอัตโนมัติ | |
| 19 | 20 สีเหลือง | เครื่องขยายเสียงวิทยุ | |
| 20 | 15 แอมป์ ฟ้าอ่อน | วิทยุ | |
| 21 | 10 สีแดง | โมดูลการบุกรุก / ไซเรน — หากมีการติดตั้ง | |
| 22 | 10 สีแดง | เครื่องทำความร้อน, เครื่องปรับอากาศ / เข็มทิศ | |
| 23 | 15 แอมป์ ฟ้าอ่อน | รีเลย์ปิดอัตโนมัติ | |
| 24 | 15 แอมป์ ฟ้าอ่อน | ซันรูฟไฟฟ้า | |
| 25 | 10 สีแดง | กระจกอุ่น — หากมีการติดตั้ง | |
| 26 | 15 แอมป์ ฟ้าอ่อน | รีเลย์ปิดอัตโนมัติ | |
| 27 | 10 สีแดง | โมดูลควบคุมถุงลมนิรภัย | |
| 28 | 10 สีแดง | โมดูลควบคุมถุงลมนิรภัย / โมดูลการจำแนกประเภทผู้โดยสาร | |
| 29 | รถร้อน (ไม่ต้องใช้ฟิวส์) | ||
| 30 | 20 สีเหลือง | ที่นั่งอุ่น — หากมีการติดตั้ง | |
| 31 | 10 สีแดง | ที่ล้างไฟหน้า -ขึ้นอยู่กับอุปกรณ์ | |
| 32 | 30 อะ โรส | รีเลย์ปิดอัตโนมัติ | |
| 33 | 10 สีแดง | J1962 Conn / โมดูลควบคุมระบบส่งกำลัง | |
| 34 | 30 อะ โรส | วาล์วเบรกป้องกันล้อล็อก | |
| 35 | 40 A Vert | ปั๊มเบรกป้องกันล้อล็อก | |
| 36 | 30 อะ โรส | ระบบควบคุมไฟหน้า / เครื่องซักผ้ากระจกหน้ารถ / กระจกอัจฉริยะ — ถ้ามีติดตั้งไว้ | |
| 37 | 25 อะ เนเชอเรล | เครื่องทำความร้อนเชื้อเพลิงดีเซล — หากมีการติดตั้ง |
โฆษณา โฆษณา
2012
การกำหนดฟิวส์ (2012)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | ว่างเปล่า | ว่างเปล่า | |
| 2 | 15 แอมป์ ฟ้าอ่อน | ชุดควบคุม AWD / 4WD — หากมีการติดตั้ง | |
| 3 | 10 สีแดง | สวิตซ์ไฟเบรคกลางหลัง | |
| 4 | 10 สีแดง | สวิตช์จุดระเบิด / โมดูลการจำแนกประเภทผู้โดยสาร | |
| 5 | 20 สีเหลือง | การลากจูง — ขึ้นอยู่กับอุปกรณ์ | |
| 6 | 10 สีแดง | กระจกมองหลังไฟฟ้า / โมดูลจำแนกผู้โดยสารถุงลมนิรภัย / ระบบควบคุมพวงมาลัย วิทยุดาวเทียม (ถ้ามีติดตั้ง) | |
| 7 | 30 A Vert | ดับไฟ | |
| 8 | 30 A Vert | ดับไฟ | |
| 9 | 40 A Vert | เบาะไฟฟ้า | |
| ดิกซ์ | 20 สีเหลือง | ล็อคไฟฟ้า | |
| 11 | 15 แอมป์ ฟ้าอ่อน | ปลั๊ก | |
| 12 | 20 สีเหลือง | อินเวอร์เตอร์ไฟฟ้ากระแสสลับ | |
| 13 | 20 สีเหลือง | เต้ารับไฟฟ้าด้านหลัง | |
| 14 | 10 สีแดง | แผงหน้าปัด / ไฟภายในรถ | |
| 15 | 40 A Vert | พัดลมหม้อน้ำ | |
| 16 | 15 แอมป์ ฟ้าอ่อน | ซันรูฟ / ที่จุดบุหรี่ (ถ้ามีติดตั้ง) | |
| 17 | 10 สีแดง | โมดูลควบคุมไร้สาย | |
| 18 | 40 A Vert | รีเลย์ปิดอัตโนมัติ | |
| 19 | 20 สีเหลือง | เครื่องขยายเสียงวิทยุ | |
| 20 | 15 แอมป์ ฟ้าอ่อน | วิทยุ | |
| 21 | 10 สีแดง | โมดูลการบุกรุก / ไซเรน — หากมีการติดตั้ง | |
| 22 | 10 สีแดง | เครื่องทำความร้อน, เครื่องปรับอากาศ / เข็มทิศ | |
| 23 | 15 แอมป์ ฟ้าอ่อน | รีเลย์ปิดอัตโนมัติ | |
| 24 | 15 แอมป์ ฟ้าอ่อน | ซันรูฟไฟฟ้า — ถ้ามีติดตั้ง | |
| 25 | 10 สีแดง | กระจกอุ่น — หากมีการติดตั้ง | |
| 26 | 15 แอมป์ ฟ้าอ่อน | รีเลย์ปิดอัตโนมัติ | |
| 27 | 10 สีแดง | โมดูลควบคุมถุงลมนิรภัย | |
| 28 | 10 สีแดง | โมดูลควบคุมถุงลมนิรภัย / โมดูลการจำแนกประเภทผู้โดยสาร | |
| 29 | รถร้อน (ไม่ต้องใช้ฟิวส์) | ||
| 30 | 20 สีเหลือง | ที่นั่งอุ่น — หากมีการติดตั้ง | |
| 31 | 10 สีแดง | ที่ล้างไฟหน้า -ขึ้นอยู่กับอุปกรณ์ | |
| 32 | 30 อะ โรส | รีเลย์ปิดอัตโนมัติ | |
| 33 | 10 สีแดง | โมดูล ABS / ลิงค์วินิจฉัย J1962 / โมดูลควบคุมระบบส่งกำลัง | |
| 34 | 30 อะ โรส | วาล์วเบรกป้องกันล้อล็อก | |
| 35 | 40 A Vert | ปั๊มเบรกป้องกันล้อล็อก | |
| 36 | 30 อะ โรส | ระบบควบคุมไฟหน้า / เครื่องซักผ้ากระจกหน้ารถ / กระจกอัจฉริยะ — ถ้ามีติดตั้งไว้ | |
| 37 | 25 อะ เนเชอเรล | Inverter 110 — ถ้ามี / เครื่องทำความร้อนเชื้อเพลิงดีเซล — ถ้ามีติดตั้ง |
2014, 2015
โฆษณา โฆษณา
การกำหนดฟิวส์ (2014, 2015)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | 20 แอมป์ สีฟ้า | การลากจูง — ขึ้นอยู่กับอุปกรณ์ | |
| 2 | 15 แอมป์ ฟ้าอ่อน | ชุดควบคุม AWD / 4WD — หากมีการติดตั้ง | |
| 3 | 10 สีแดง | สวิตซ์ไฟเบรคกลางหลัง | |
| 4 | 10 สีแดง | สวิตช์จุดระเบิด / โมดูลการจำแนกประเภทผู้โดยสาร | |
| 5 | 15 แอมป์ ฟ้าอ่อน | เยื่อกระดาษ) — แหล่งจ่ายไฟสำหรับ Power Tech | |
| 6 | 10 สีแดง | กระจกมองหลังไฟฟ้า / คอนโทรลพวงมาลัย วิทยุดาวเทียม / โทรศัพท์แฮนด์ฟรี | |
| 7 | 30 A Vert | ดับไฟ | |
| 8 | 30 A Vert | ดับไฟ | |
| 9 | 40 A Vert | เบาะไฟฟ้า | |
| ดิกซ์ | 20 สีเหลือง | ล็อคไฟฟ้า / ไฟภายในรถ | |
| 11 | 15 แอมป์ ฟ้าอ่อน | ปลั๊ก | |
| 12 | 20 สีเหลือง | 115 V AC UPS — หากมีการติดตั้ง | |
| 13 | 20 สีเหลือง | ไฟแช็ก | |
| 14 | 10 สีแดง | แผงหน้าปัด | |
| 15 | 40 A Vert | พัดลมหม้อน้ำ | |
| 16 | 15 แอมป์ ฟ้าอ่อน | ไฟโดม / ซันรูฟ / มอเตอร์ปัดน้ำฝนด้านหลัง | |
| 17 | 10 สีแดง | โมดูลควบคุมไร้สาย | |
| 18 | 40 A Vert | รีเลย์ปิดอัตโนมัติ | |
| 19 | 20 สีเหลือง | เครื่องขยายเสียงวิทยุ | |
| 20 | 15 แอมป์ ฟ้าอ่อน | วิทยุ | |
| 21 | 10 สีแดง | โมดูลการบุกรุก / ไซเรน — หากมีการติดตั้ง | |
| 22 | 10 สีแดง | เครื่องทำความร้อน, แอร์ / เข็มทิศ | |
| 23 | 15 แอมป์ ฟ้าอ่อน | รีเลย์ปิดอัตโนมัติ | |
| 24 | 15 แอมป์ ฟ้าอ่อน | ซันรูฟไฟฟ้า — ถ้ามีติดตั้ง | |
| 25 | 10 สีแดง | กระจกอุ่น — หากมีการติดตั้ง | |
| 26 | 15 แอมป์ ฟ้าอ่อน | รีเลย์ปิดอัตโนมัติ | |
| 27 | 10 สีแดง | โมดูลควบคุมถุงลมนิรภัย | |
| 28 | 10 สีแดง | โมดูลควบคุมถุงลมนิรภัย / โมดูลการจำแนกประเภทผู้โดยสาร | |
| 29 | รถร้อน (ไม่ต้องใช้ฟิวส์) | ||
| 30 | 20 สีเหลือง | ที่นั่งอุ่น — หากมีการติดตั้ง | |
| 31 | 10 สีแดง | ที่ล้างไฟหน้า — หากมีการติดตั้ง | |
| 32 | 30 อะ โรส | รีเลย์ปิดอัตโนมัติ | |
| 33 | 10 สีแดง | J1962 Conn / โมดูลควบคุมระบบส่งกำลัง | |
| 34 | 30 อะ โรส | วาล์วเบรกป้องกันล้อล็อก | |
| 35 | 40 A Vert | ปั๊มเบรกป้องกันล้อล็อก | |
| 36 | 30 อะ โรส | ไฟหน้า / ระบบควบคุมเครื่องซักผ้ากระจกหน้ารถ / Smart Window — หากมีการติดตั้ง | |
| 37 | 25 เอ แคลร์ | เครื่องทำความร้อนเชื้อเพลิงดีเซล — หากมีการติดตั้ง |
โฆษณา โฆษณา
2016, 2017
การกำหนดฟิวส์ (2016, 2017)
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| 1 | 20 แอมป์ สีฟ้า | — | การลากจูง — ขึ้นอยู่กับอุปกรณ์ |
| 2 | — | 15 แอมป์ ฟ้าอ่อน | ชุดควบคุม AVVD / 4VVD — หากมีการติดตั้ง |
| 3 | — | 10 สีแดง | สวิตซ์ไฟเบรคกลางหลัง |
| 4 | — | 10 สีแดง | สวิตช์จุดระเบิด / สปริงนาฬิกา |
| 5 | — | 15 แอมป์ ฟ้าอ่อน | ใช้พลังงานจากแบตเตอรี่สำหรับ Power Tech |
| 6 | 10 สีแดง | กระจกมองหลังไฟฟ้า / คอนโทรลพวงมาลัย วิทยุดาวเทียม / โทรศัพท์แฮนด์ฟรี | |
| 7 | — | 30 A Vert | ดับไฟ |
| 8 | — | 30 A Vert | ดับไฟ |
| 9 | 40 A Vert | — | เบาะไฟฟ้า |
| ดิกซ์ | — | 20 สีเหลือง | ล็อคไฟฟ้า / ไฟภายในรถ |
| 11 | — | 15 แอมป์ ฟ้าอ่อน | ปลั๊ก |
| 12 | — | 20 สีเหลือง | 115 V AC UPS — หากมีการติดตั้ง |
| 13 | — | 20 สีเหลือง | ไฟแช็ก |
| 14 | — | 10 สีแดง | แผงหน้าปัด |
| 15 | 40 A Vert | — | พัดลมหม้อน้ำ |
| 16 | — | 15 แอมป์ ฟ้าอ่อน | ไฟโดม / ซันรูฟ / มอเตอร์ปัดน้ำฝนด้านหลัง |
| 17 | — | 10 สีแดง | โมดูลควบคุมไร้สาย |
| 18 | 40 A Vert | — | รีเลย์ปิดอัตโนมัติ |
| 19 | — | 20 สีเหลือง | เครื่องขยายเสียงวิทยุ |
| 20 | — | 15 แอมป์ ฟ้าอ่อน | วิทยุ |
| 21 | — | 10 สีแดง | โมดูลการบุกรุก / ไซเรน — หากมีการติดตั้ง |
| 22 | — | 10 สีแดง | เครื่องทำความร้อน, แอร์ / เข็มทิศ |
| 23 | — | 15 แอมป์ ฟ้าอ่อน | รีเลย์ปิดอัตโนมัติ |
| 24 | — | 15 แอมป์ ฟ้าอ่อน | ซันรูฟไฟฟ้า — ถ้ามีติดตั้ง |
| 25 | — | 10 สีแดง | กระจกอุ่น — หากมีการติดตั้ง |
| 26 | — | 15 แอมป์ ฟ้าอ่อน | รีเลย์ปิดอัตโนมัติ |
| 27 | — | 10 สีแดง | โมดูลควบคุมถุงลมนิรภัย |
| 28 | 10 สีแดง | โมดูลควบคุมถุงลมนิรภัย / โมดูลการจำแนกประเภทผู้โดยสาร | |
| 29 | — | — | รถร้อน (ไม่ต้องใช้ฟิวส์) |
| 30 | — | 20 สีเหลือง | ที่นั่งอุ่น — หากมีการติดตั้ง |
| 31 | — | 10 สีแดง | ที่ล้างไฟหน้า — หากมีการติดตั้ง |
| 32 | 30 อะ โรส | — | รีเลย์ปิดอัตโนมัติ |
| 33 | — | 10 สีแดง | J1962 Conn / โมดูลควบคุมระบบส่งกำลัง |
| 34 | 30 อะ โรส | — | วาล์วเบรกป้องกันล้อล็อก |
| 35 | 40 A Vert | — | ปั๊มเบรกป้องกันล้อล็อก |
| 36 | 30 อะ โรส | — | ระบบควบคุมไฟหน้า / เครื่องซักผ้ากระจกหน้ารถ / กระจกอัจฉริยะ — ถ้ามีติดตั้งไว้ |
| 37 | — | 25 เอ แคลร์ | เครื่องทำความร้อนดีเซลและหลังคาไฟฟ้า H2 / MOD |
