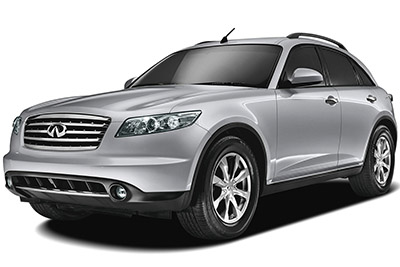

ในบทความนี้เราพิจารณา Infiniti FX (S50) รุ่นแรกที่ผลิตตั้งแต่ปี 2546 ถึง 2551 ที่นี่คุณจะพบแผนผังของกล่องฟิวส์ของ Infiniti FX35 / FX45 2003, 2004, 2005, 2006, 2007 และ 2008 รับ ข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
2003-2008 Infiniti FX35 และ FX45 Fuse Arrangement
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า) Infiniti FX35 / FX45เป็นฟิวส์ # 2, # 3, # 4 และ # 7 ในกล่องฟิวส์ห้องโดยสาร
กล่องฟิวส์ภายใน
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์อยู่ด้านหลังฝาครอบใต้แผงหน้าปัด
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์บนแผงหน้าปัด
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 1 | 15 | โมดูลควบคุมร่างกาย (BCM), โมดูลควบคุมเครื่องยนต์ (ECM), หัวฉีดน้ำมันเชื้อเพลิง |
| 2 | 15 | ปลั๊กไฟในห้องเก็บสัมภาระ |
| 3 | 15 | เต้ารับไฟฟ้าด้านหลัง |
| 4 | 15 | เต้ารับไฟฟ้าด้านหน้า # 2 |
| 5 | — | ไม่ได้ใช้ |
| 6 | ดิกซ์ | เครื่องเสียง, ชุดควบคุมการแสดงผล, จูนเนอร์วิทยุดาวเทียม, มิเตอร์แบบรวมและแอมพลิฟายเออร์ A / C, สวิตช์ A / C และ AV, เครื่องขยายเสียงเสาอากาศ, โมดูลควบคุมร่างกาย (BCM), ชุดควบคุมกล้องมองหลัง, หน่วยควบคุม NAVI, เครื่องเล่น DVD, TEL ยูนิตอะแดปเตอร์, ยูนิตสมาร์ทคีย์, เสาอากาศกุญแจภายนอก, มิเตอร์รวม |
| 7 | 15 | เต้ารับด้านหน้า n ° 1 |
| 8 | 15 | กระจกอุ่น |
| 9 | ดิกซ์ | มิเตอร์รวม, ชุดควบคุมตัวกำหนดตำแหน่งไดรฟ์อัตโนมัติ |
| ดิกซ์ | 15 | มอเตอร์โบลเวอร์ มิเตอร์รวมและแอมพลิฟายเออร์เครื่องปรับอากาศ |
| 11 | 15 | มอเตอร์โบลเวอร์ มิเตอร์รวมและแอมพลิฟายเออร์เครื่องปรับอากาศ |
| 12 | ดิกซ์ | ระบบควบคุมความเร็วอัตโนมัติอัจฉริยะ (ICC), เซ็นเซอร์ ICC, สวิตช์เบรก ICC, รีเลย์พักเบรก ICC, โมดูลควบคุมเครื่องยนต์, มาตรวัดความเร็วแบบครบวงจรและแอมพลิฟายเออร์เครื่องปรับอากาศ, สวิตช์ไฟเบรก, โซลินอยด์ล็อค Shift, โซลินอยด์วาล์ว ECV (คอมเพรสเซอร์เครื่องปรับอากาศ), จอแสดงผล ชุดควบคุม , ชุดควบคุม NAVI, ชุดปรับ TEL, ชุดกุญแจอัจฉริยะ, เซ็นเซอร์มุมบังคับเลี้ยว, สวิตช์โหมดหิมะ, สวิตช์เตือนการออกจากเลน (LDW ), ชุดกล้อง LDW, เสียงกริ่ง LDW, กระจกมองหลังป้องกันแสงสะท้อนอัตโนมัติ (เข็มทิศ), สวิตช์เบรก ASCD, รีเลย์ไล่ฝ้ากระจกหลัง ชุดควบคุม AWD |
| 13 | ดิกซ์ | ชุดเซ็นเซอร์ตรวจวินิจฉัยถุงลมนิรภัย, ชุดควบคุมระบบการจำแนกประเภทผู้โดยสาร |
| 14 | ดิกซ์ | เคาน์เตอร์รวม |
| 15 | ดิกซ์ | สวิตช์เบาะนั่งแบบอุ่น |
| 16 | ดิกซ์ | 2546-2548: เซ็นเซอร์ออกซิเจน, เซ็นเซอร์อัตราส่วนอากาศ / เชื้อเพลิง; 2549-2551: ไม่ได้ใช้ |
| 17 | 20 | BOSE แอมพลิฟายเออร์ลำโพง |
| 18 | 15 | ชุดควบคุมการปิดประตูหลัง |
| 19 | ดิกซ์ | มิเตอร์รวม, มิเตอร์รวมและแอมพลิฟายเออร์ A / C, ขั้วต่อดาต้าลิงค์, ชุดควบคุมกล้องถอยหลัง, ไฟรักษาความปลอดภัย, นาฬิกา |
| 20 | ดิกซ์ | สวิตช์ไฟเบรก, ระบบควบคุมความเร็วอัตโนมัติอัจฉริยะ (ICC), รีเลย์พักเบรก ICC, ABS, มาตรวัดความเร็วแบบรวมและแอมพลิฟายเออร์เครื่องปรับอากาศ, ชุดควบคุมไฟด้านหลังแบบรวม |
| 21 | ดิกซ์ | ชุดควบคุม AWD |
| 22 | 15 | โมดูลควบคุมร่างกาย (BCM), สวิตช์กุญแจ, สวิตช์กุญแจและปุ่มจุดระเบิด, ตัวเสริมเสาอากาศ NATS, ชุดควบคุมตำแหน่งไดรฟ์อัตโนมัติ |
| เรอเล | ||
| R1 | พัดลม | |
| R2 | อุปกรณ์เสริม |
โฆษณา โฆษณา
กล่องฟิวส์ห้องเครื่อง
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์สองชุดและชุดรีเลย์ # 1 อยู่ถัดจากแบตเตอรี่ใต้ฝาครอบด้านผู้โดยสาร ในการเข้าถึงบางรายการ คุณต้องถอดเคสบางส่วนใกล้กับแบตเตอรี่ ตั้งแต่ปี 2549 ถึง พ.ศ. 2551 ใต้ฝากระโปรงด้านคนขับคือชุดรีเลย์ # 2
แผนผังกล่องฟิวส์ # 1
การจัดสรรฟิวส์ในกล่องฟิวส์ห้องเครื่อง n ° 1
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 71 | ดิกซ์ | รีเลย์สำหรับไฟท้าย, ไฟจอดรถ, ไฟท้าย, ไฟเลี้ยวด้านข้าง, IPDM CPU, ระบบควบคุมการเล็งไฟหน้า, ชุดควบคุมไฟด้านหลังแบบรวม, ไฟส่องป้ายทะเบียน, ไฟช่องเก็บของ, สวิตช์แบบรวม, ไมโครโฟน (ไฟ: อุปกรณ์ A / T, โหมดหิมะ สวิตช์, สวิตช์ VDC OFF, นาฬิกา, สวิตช์อันตราย, สวิตช์เบาะนั่งแบบอุ่น, สวิตช์กระจกควบคุมระยะไกล, สวิตช์ LDW, สวิตช์ A / C และ AV, เครื่องเล่น DVD, เต้าเสียบไฟไปข้างหน้า) |
| 72 | ดิกซ์ | ไฟหน้าขวา (ไฟสูง) |
| 73 | 30 | รีเลย์ที่ปัดน้ำฝนด้านหน้า |
| 74 | ดิกซ์ | ไฟหน้าซ้าย (ไฟสูง) |
| 75 | 20 | รีเลย์ไล่ฝ้ากระจกหลัง |
| 76 | 15 | ไฟหน้าขวา (ไฟต่ำ) |
| 77 | 20 | โมดูลควบคุมเครื่องยนต์ (ECM), รีเลย์ ECM, โซลินอยด์วาล์วควบคุมเวลาไอดีวาล์ว, เซ็นเซอร์มวลอากาศ, เซ็นเซอร์ตำแหน่งเพลาข้อเหวี่ยง, เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว, โซลินอยด์วาล์วควบคุม EVAP ปริมาณการล้างกระป๋อง, คอยล์จุดระเบิด, คอนเดนเซอร์, เซ็นเซอร์ตำแหน่งวาล์วไอดีไทม์มิ่งควบคุม ( VK45DE) |
| 78 | 15 | โปรเซสเซอร์ IPDM, เครื่องไล่ฝ้าที่ปัดน้ำฝน |
| 79 | ดิกซ์ | คลัตช์คอมเพรสเซอร์แอร์ |
| 80 | 20 | รีเลย์ไล่ฝ้าด้านหลัง, ฟิวส์: «8» |
| 81 | 15 | รีเลย์ปั๊มเชื้อเพลิง, ชุดเซ็นเซอร์ระดับน้ำมันเชื้อเพลิงและปั๊มเชื้อเพลิง, โมดูลควบคุมเครื่องยนต์ (ECM) |
| 82 | ดิกซ์ | หน้าท้อง |
| 83 | ดิกซ์ | โมดูลควบคุมการส่งกำลัง (TCM), รีเลย์ไฟถอยหลัง, ชุดควบคุมการแสดงผล, ชุดควบคุม NAVI, ชุดควบคุมกล้องถอยหลัง |
| 84 | ดิกซ์ | สวิตช์ผสมระบบล้างกระจกหน้าและหลัง |
| 85 | ดิกซ์ | เซ็นเซอร์อัตราส่วนอากาศต่อเชื้อเพลิง, เซ็นเซอร์ออกซิเจนที่ให้ความร้อน |
| 86 | 15 | ไฟหน้าซ้าย (ไฟต่ำ) |
| 87 | 15 | รีเลย์มอเตอร์ควบคุมปีกผีเสื้อ, โมดูลควบคุมเครื่องยนต์ (ECM) |
| 88 | 15 | รีเลย์ไฟตัดหมอกหน้า |
| 89 | ดิกซ์ | ตัวเชื่อมต่อดาต้าลิงค์, วาล์วควบคุมช่องระบายอากาศของตลับ EVAP, วาล์วโซลินอยด์ควบคุม VIAS (VK45DE) |
| เรอเล | ||
| R1 | โมดูลควบคุมเครื่องยนต์ | |
| R2 | ไฟหน้าสูง | |
| R3 | ไฟหน้าต่ำ | |
| R4 | ทางเข้า | |
| R5 | จุดระเบิด | |
| R6 | พัดลมระบายความร้อน (№3) | |
| R7 | พัดลมระบายความร้อน (№1) | |
| R8 | พัดลมระบายความร้อน (№2) | |
| R9 | มอเตอร์ควบคุมคันเร่ง | |
| R10 | ปั๊มน้ำมันเชื้อเพลิง | |
| R11 | ไฟตัดหมอกหน้า |
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์ # 2
การจัดสรรฟิวส์ในห้องเครื่อง กล่องฟิวส์ # 2
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| 31 | 30 | ไฟลากจูง |
| 32 | 15 | เครื่องเสียง, ซับวูฟเฟอร์, ชุดควบคุมการแสดงผล, สวิตช์ A/C และ AV, ชุดควบคุม NAVI, เครื่องเล่น DVD, อะแดปเตอร์ TEL |
| 33 | ดิกซ์ | เครื่องกำเนิดไฟฟ้ากระแสสลับ |
| 34 | 15 | ฮอร์นรีเลย์ |
| 35 | ดิกซ์ | ระบบควบคุมความเร็วอัตโนมัติอัจฉริยะ (ICC) |
| 36 | ดิกซ์ | รีเลย์ไฟวิ่งกลางวัน |
| 37 | ดิกซ์ | โมดูลควบคุมการส่ง (TCM) |
| 38 | ดิกซ์ | ชุดกุญแจอัจฉริยะ, สวิตช์กุญแจและปุ่มจุดระเบิด, รีเลย์ปลดล็อคการเลือกด้านผู้โดยสาร, ชุดล็อคพวงมาลัย, แตรกุญแจอัจฉริยะ |
| NS | 40 | สวิตช์จุดระเบิด, รีเลย์สตาร์ท |
| NS | 40 | รีเลย์พัดลมระบายความร้อน №1, รีเลย์พัดลมระบายความร้อน No.3 |
| ชม | 40 | รีเลย์พัดลมระบายความร้อน №2 |
| เป็น | 50 | หน้าท้อง |
| NS | — | ไม่ได้ใช้ |
| K | 30 | อุปกรณ์เสริมรีเลย์ n ° 2 (ฟิวส์: «2», «3») |
| หลี่ | 30 | หน้าท้อง |
| NS | 50 | โมดูลควบคุมร่างกาย (BCM), ชุดควบคุมตำแหน่งการขับอัตโนมัติ, เบาะไฟฟ้า, กระจกไฟฟ้า, ซันรูฟ, ที่ปัดน้ำฝนด้านหลัง, ไฟภายใน, ไฟเลี้ยว, อันตราย |
| เรอเล | ||
| R1 | แตรรถยนต์ | |
| R2 | อุปกรณ์เสริม№2 |
บล็อกฟิวส์ลิงค์
ฟิวส์หลักอยู่ที่ขั้วบวกของแบตเตอรี่
| № | แอมแปร์ | คำอธิบาย |
|---|---|---|
| NS | 120 | เครื่องกำเนิดไฟฟ้ากระแสสลับ, ฟิวส์: «B», «C» |
| NS | 100 | หลอมได้ : «32», «33», «34», «35», «36», «37», «38», «F», «G», «H», «I», «K», «ล», «ม» |
| ค | 80 | รีเลย์ไฟหน้าสูง (ฟิวส์: «72», «74»), รีเลย์ไฟหน้าต่ำ (ฟิวส์: «76», «86»), ฟิวส์: «71», «73», «75», «87», «88 « |
| NS | 60 | รีเลย์อุปกรณ์เสริม (ฟิวส์: «4», «6», «7»), รีเลย์โบลเวอร์ (ฟิวส์: «10», «11»), ฟิวส์: «17», «18», «19», » 20 «, » 21 «,» 22 « |
| อี | 80 | รีเลย์จุดระเบิด (รีเลย์เครื่องปรับอากาศ, รีเลย์ที่ปัดน้ำฝนด้านหน้า, รีเลย์ที่ปัดน้ำฝนด้านหน้า, ฟิวส์: «81», «82», «83», «84», «85», «89 «), ฟิวส์:» 77 «,» 78 «,» 79 «,» 80 « |
กล่องรีเลย์ n ° 1
| № | เรอเล |
|---|---|
| R1 | กลางวัน |
| R2 | จับเบรค ICC |
| R3 | ไล่ฝ้ากระจกหลัง |
กล่องรีเลย์ # 2
| № | เรอเล |
|---|---|
| R1 | ไฟฉุกเฉิน |
| R2 | ไม่ได้ใช้ |
