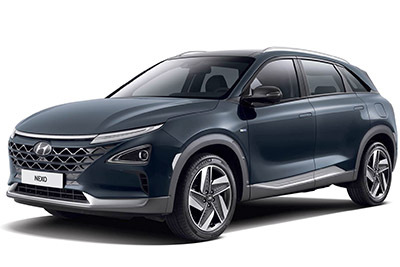

รถ SUV เซลล์เชื้อเพลิง Hyundai Nexo มีจำหน่ายตั้งแต่ปี 2019 จนถึงปัจจุบัน ในบทความนี้ คุณจะพบกับแผนผังกล่องฟิวส์ของ Hyundai Nexo ปี 2019 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และเรียนรู้เกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์ ) และรีเลย์
เลย์เอาต์ฟิวส์ Hyundai Nexo 2019-…
ตำแหน่งกล่องฟิวส์
แผงควบคุม
กล่องฟิวส์อยู่ที่ด้านคนขับของแผงหน้าปัดด้านหลังฝาครอบ
ห้องเครื่อง
ภายในฝาครอบแผงฟิวส์/รีเลย์ คุณจะพบฉลากที่อธิบายชื่อและความจุของฟิวส์/รีเลย์ คำอธิบายทั้งหมดของแผงฟิวส์ในคู่มือนี้อาจใช้ไม่ได้กับรถของคุณ ถูกต้องในขณะที่พิมพ์ เมื่อคุณตรวจสอบกล่องฟิวส์ของรถ ให้ดูฉลากกล่องฟิวส์
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2019
แผงควบคุม
การกำหนดฟิวส์บนแผงหน้าปัด (2019)
| ชื่อ | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| MEM0RY1 | 10A | โมดูลประตูท้ายไฟฟ้า, โมดูลควบคุม A / C, แผงควบคุม A / C |
| MODULE 1 | 10A | กล่องรีเลย์ ICM (รีเลย์พับกระจกมองข้าง / แฉ) A / V และหน่วยหลักการนำทาง (สวิตช์ไฟฉุกเฉิน), สวิตช์เลือกเกียร์ (SBW), ไฟอัตโนมัติและเซ็นเซอร์ภาพ, คนขับ / ผู้โดยสารกระจกมองข้างไฟฟ้า, แผงหน้าปัด |
| ประตูหลังเปิด | 10A | รีเลย์ประตูหลัง |
| P / หน้าต่างขวา | 25A | รีเลย์กระจกไฟฟ้า |
| P / หน้าต่างซ้าย | 25A | รีเลย์กระจกไฟฟ้าด้านซ้าย โมดูลกระจกนิรภัยด้านคนขับ |
| P / ล้อม DRV | 25A | สวิตช์แมนนวลที่นั่งคนขับ |
| MODULE4 | 7.5A | IBU, หน่วยช่วยจอดรถอัจฉริยะจากระยะไกล, หน่วย VESS, สวิตช์เบรกจอดรถแบบอิเล็กทรอนิกส์, หน่วยช่วยรักษาเลน (สาย), หน่วยเตือนการชนจุดบอด LH / RH, สวิตช์ป้องกันป้องกันการชนกัน, แผงขั้วต่อส่วน PE (คอนเนคเตอร์ควบคุมอเนกประสงค์ ) |
| MODULE8 | 7.5A | ขั้วต่อดาต้าลิงค์, สวิตช์ Crash Pad, กระจกไฟฟ้า |
| เครื่องทำความร้อน S / RR | 20A | ที่อุ่นเบาะหลัง |
| กระจกอุ่น | 10A | กระจกมองข้างปรับไฟฟ้า คนขับ/ผู้โดยสาร แผงควบคุมสภาพอากาศ |
| เครื่องทำความร้อนด้านหน้า | 20A | โมดูลควบคุมการระบายอากาศที่เบาะนั่งด้านหน้า / ระบบทำความร้อนที่นั่ง |
| ไม่ | 25A | ไม่ |
| มัลติมีเดีย | 15A | A / V และชุดหัวนำทาง, แผงสวิตช์แผงหน้าปัดตรงกลาง |
| MODULE5 | 10A | การระบายอากาศด้านหน้า / การอุ่นที่นั่ง โมดูลควบคุมที่นั่ง, AMP, A / V และระบบนำทางหลัก, แผงควบคุม A / C, ฮีทเตอร์ PTC, โมดูลควบคุม A / C, กระจกไฟฟ้า, ที่อุ่นที่นั่งด้านหลัง |
| ที่ปัดน้ำฝน (RR) | 15A | กล่องรีเลย์ ICM (รีเลย์ที่ปัดน้ำฝนด้านหลัง), มอเตอร์ปัดน้ำฝนด้านหลัง |
| ล็อค | 20A | รีเลย์ล็อคประตู, รีเลย์ปลดล็อคประตู, กล่องรีเลย์ ICM (รีเลย์ปลดล็อคประตูสองรอบ) |
| MOTHER1 | 15A | แม่ |
| สวิตช์เบรค | 10A | IBU สวิตซ์ไฟเบรค |
| P/SEAT PASS | 25A | สวิตช์ปรับเองที่นั่งผู้โดยสาร |
| เครื่องปรับอากาศ | 7.5A | โมดูลควบคุมเครื่องปรับอากาศ, เซ็นเซอร์อุณหภูมิออนบอร์ด, แผงควบคุมเครื่องปรับอากาศ, คลัสเตอร์ไอออไนเซอร์, คอมเพรสเซอร์เครื่องปรับอากาศ, เทอร์มินัลบล็อกห้อง PE (รีเลย์โบลเวอร์) |
| AIR BAG2 | 10A | โมดูลควบคุม SRS |
| เครื่องซักผ้า | 15A | สวิตช์มัลติฟังก์ชั่น |
| MDPS | 7.5A | หน่วย MDPS |
| MODULE7 | 7.5A | การระบายอากาศด้านหน้า / ที่อุ่นที่นั่ง โมดูลควบคุมที่นั่ง, ตัวแปลงไฟฟ้ากระแสสลับ, เครื่องทำความร้อนที่นั่งด้านหลัง, หน่วยตรวจสอบมุมมองแบบพาโนรามา, ปลั๊กไฟด้านหลัง |
| ซันรูฟ2 | 20A | ซันรูฟยูนิต |
| ซันรูฟ1 | 20A | ซันรูฟยูนิต |
| กลุ่ม | 7.5A | แผงหน้าปัด |
| MODULE3 | 7.5A | SCU, สวิตช์เลือกเกียร์ (SBW), IDC, เซ็นเซอร์ VPD, สวิตช์ไฟเบรก, HMU, โมดูลควบคุม BMS |
| เพื่อเริ่มต้น | 7.5A | FCU แม่ |
| IBU2 | 7.5A | แม่ |
| A/SAC IND | 7.5A | แผงหน้าปัด แผงควบคุมสภาพอากาศ |
| MODULE6 | 7.5A | แม่ |
| MODULE2 | 10A | โมดูลควบคุม BMS, ที่ชาร์จแบบไร้สาย, เครื่องชาร์จ USB LH / RH, A / V และชุดหัวต่อระบบนำทาง, แผงสวิตช์แผงหน้าปัดตรงกลาง, AMP, ชุดมอนิเตอร์มุมมองรอบทิศทาง, สวิตช์กระจกมองข้างไฟฟ้า, IBU |
| ถุงลมนิรภัย1 | 15A | โมดูลควบคุม SRS เซ็นเซอร์ตรวจจับผู้โดยสาร |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2019)
| ชื่อ | แอมแปร์ | วงจรป้องกัน |
|---|---|---|
| B+ 2 | 60A | แผงขั้วต่อ ICU (โมดูลควบคุม IPS, IPS1) |
| B+ 3 | 60A | แผงขั้วต่อ ICU (โมดูลควบคุม IPS) |
| พีอีคูลลิ่งปั๊ม | 40A | ปั๊มน้ำหล่อเย็นห้อง PE (CPP) |
| EPB2 | 40A | โมดูลควบคุมเบรกอิเล็กทรอนิกส์ |
| IG2 | 40A | เทอร์มินัลบล็อกห้อง PE (รีเลย์ IG2) |
| EPB1 | 40A | โมดูลควบคุมเบรกอิเล็กทรอนิกส์ แผงขั้วต่อห้อง PE (ขั้วต่อควบคุมอเนกประสงค์) |
| B+ 4 | 60A | ห้อง ICU แยกส่วน (Fusible — SUNROOF1, SUNROOF2, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN) |
| IMEB | 80A | โมดูลควบคุมเบรกอิเล็กทรอนิกส์ |
| พัดลม | 50A | เทอร์มินัลบล็อกห้อง PE (รีเลย์โบลเวอร์) |
| MDPS | 80A | หน่วย MDPS |
| HVJB BT | 15A | ขั้วต่อ HV |
| RCU | 15A | โมดูลที่จับประตูอัตโนมัติสำหรับคนขับ / ผู้โดยสาร, LH / RH โมดูลมือจับประตูล้างอัตโนมัติด้านหลัง |
| เปิดประตูน้ำมันเชื้อเพลิง | 7.5A | กล่องรีเลย์ ICM (รีเลย์ประตูเติมน้ำมันเชื้อเพลิง) |
| E-SHIFT | 40A | แผงขั้วต่อห้อง PE (รีเลย์ E-Shifter) |
| อินเวอร์เตอร์ | 30A | อินเวอร์เตอร์ไฟฟ้ากระแสสลับ |
| ด้านหลังอุ่น | 40A | แผงขั้วต่อห้อง PE (รีเลย์ตัวทำความร้อนด้านหลัง) |
| B+ 1 | 50A | แผงขั้วต่อ ICU ((ฟิวส์ — MODULE1, AIR BAG2, MODULE8, S / HEATER RR, ล็อคประตู, IBU1, สวิตช์เบรค), รีเลย์ตัดกระแสไฟรั่วอัตโนมัติ) |
| ประตูหลังไฟฟ้า | 30A | โมดูลประตูท้ายไฟฟ้า |
| ที่ปัดน้ำฝนด้านหน้า | 30A | มอเตอร์ปัดน้ำฝนด้านหน้า |
| คูลลิ่งปั๊ม | 10A | ปั๊มน้ำหล่อเย็น (CSP) |
| LV INVERTER | 7.5A | อินเวอร์เตอร์ |
| BHDC | 7.5A | IDC |
| HMU1 | 10A | HMU |
| การจัดการแบตเตอรี่ | 10A | โมดูลควบคุม BMS |
| ชุดควบคุมเซลล์เชื้อเพลิง | 15A | FCU |
| พัดลม BMS | 15A | เทอร์มินัลบล็อกห้อง PE (รีเลย์พัดลม BMS) |
