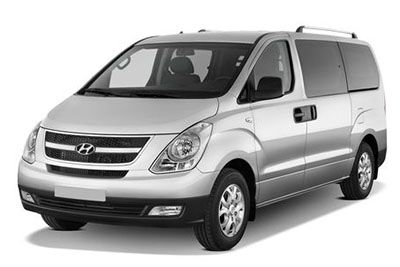

ในบทความนี้เราจะพิจารณา Hyundai H-1 (Grand Starex) รุ่นที่สองก่อนการปรับโฉมซึ่งผลิตตั้งแต่ปี 2008 ถึงปี 2018 ที่นี่คุณจะพบกับแผนผังของกล่องฟิวส์ Hyundai Starex / H-1 ปี 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 และ 2016 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
รูปแบบฟิวส์ Hyundai H-1 / Grand Starex 2008-2018
ฟิวส์สำหรับซิการ์ที่จุดบุหรี่ (ซ็อกเก็ต) ของ Hyundai H-1 (Grand Starex) อยู่ในกล่องฟิวส์บนแดชบอร์ด (ดูฟิวส์ «C / LIGHTER» (ที่จุดบุหรี่, ซ็อกเก็ตก่อน))
ตำแหน่งกล่องฟิวส์
แผงควบคุม
กล่องฟิวส์จะอยู่ที่ด้านล่างของแผงหน้าปัด (ด้านคนขับ) ด้านหลังฝาครอบ
รถพวงมาลัยซ้าย
รถพวงมาลัยขวา
ห้องเครื่อง
เครื่องยนต์เบนซิน
เครื่องยนต์ดีเซล
ภายในฝาครอบแผงฟิวส์/รีเลย์ คุณจะพบฉลากที่อธิบายชื่อและความจุของฟิวส์/รีเลย์ คำอธิบายทั้งหมดของแผงฟิวส์ในคู่มือนี้อาจใช้ไม่ได้กับรถของคุณ ถูกต้องในขณะที่พิมพ์ เมื่อคุณตรวจสอบกล่องฟิวส์ของรถ ให้ดูฉลากกล่องฟิวส์
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015
โฆษณา โฆษณา
การจัดสรรฟิวส์ให้กับแผงหน้าปัด (2008-2015)
| คำอธิบาย | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| AUDIO-2 | 10A | เครื่องเสียง, นาฬิกาดิจิตอล, BCM, สวิตซ์กระจกมองข้างไฟฟ้า |
| C / LIGHTER | 20A | ไฟแช็กซิการ์ ช่องเสียบไฟด้านหน้า |
| S/HTD DRI | 10A | สวิตช์ทำความร้อนที่นั่งคนขับ (ถ้ามีติดตั้ง) |
| DRL | 10A | BCM (ถ้ามีติดตั้ง) |
| RR FOG LP | 15A | รีเลย์ไฟตัดหมอกหลัง |
| H/LP | 10A | รีเลย์ไฟหน้าขึ้น/ลง |
| ที่ปัดน้ำฝนด้านหน้า | 25A | รีเลย์ที่ปัดน้ำฝนด้านหน้า, มอเตอร์ปัดน้ำฝนด้านหน้า |
| BCM | 10A | BCM |
| HTR | 10A | รีเลย์พัดลมด้านหน้า/ด้านหลัง, โมดูลควบคุมเครื่องปรับอากาศด้านหน้า/ด้านหลัง, รีเลย์พัดลมคอนเดนเซอร์, กระจกไฟฟ้า, สวิตช์ความร้อน, รีเลย์ฮีทเตอร์ PTC (D4CB), โซลินอยด์วาล์ว EGR (D4BH) |
| B/UP LP | 10A | รีเลย์ไฟถอยหลัง, สวิตช์ไฟถอยหลัง, สวิตช์ช่วงเกียร์ |
| หน้าท้อง | 10A | โมดูลควบคุม ABS / ESP, สวิตช์ ESP (D4CB) |
| T/SIG SEC | 10A | สวิตช์อันตราย |
| ถุง | 10A | โมดูลควบคุม SRS |
| A/SAC IND | 10A | แผงหน้าปัด |
| โมดูล | 10A | แผงหน้าปัด, BCM, โมดูลควบคุมทำให้เคลื่อนที่ไม่ได้ (D4BH), รีเลย์ A / C (D4BH), ตัวต้านทานเครื่องกำเนิดไฟฟ้า |
| กล่อง ECU | 10A | เซ็นเซอร์ความเร็วรถยนต์, ECM, เซ็นเซอร์การไหลของอากาศ (D4CB), ปั๊มฉีด (D4BH), TCM, เซ็นเซอร์เตือนไส้กรองน้ำมันเชื้อเพลิง |
| เพื่อเริ่มต้น | 10A | รีเลย์สตาร์ท, รีเลย์สัญญาณกันขโมย |
| MIRR HTD | 10A | ชุดควบคุมระบบปรับอากาศด้านหน้า, กระจกมองข้างไฟฟ้าและระบบไล่ฝ้า LH/RH |
| STOP LP | 15A | สวิตซ์ไฟเบรค |
| BWS | 10A | Buzzer |
| ล็อค DR | 20A | ล็อคประตู / ปลดล็อครีเลย์ |
| FRT FOG LP | 10A | รีเลย์ไฟตัดหมอกหน้า |
| B / ALARM | 10A | รีเลย์แตรกันขโมย |
| AUDIO-1 (ขั้วต่อเพาเวอร์) | 15A | เสียง |
| หจก.รูม (เพาเวอร์คอนเนคเตอร์) | 10A | นาฬิกาดิจิตอล, แผงหน้าปัด, ไฟมารยาท LH / RH, ไฟเดิน LH / RH, ไฟชาร์จ, สวิตช์เหนือศีรษะ, สวิตช์เตือนประตู, ขั้วต่อดาต้าลิงค์, BCM, สวิตช์เหนือศีรษะ LH / RH, ไฟคอนโซลเหนือศีรษะ |
| เสี่ยง | 15A | รีเลย์อันตราย, สวิตช์อันตราย |
| ฝาครอบน้ำมันเชื้อเพลิง | 15A | รีเลย์ฝาปิดช่องเติมน้ำมันเชื้อเพลิง |
| P / WDW LH | 25A | สวิตช์หลักกระจกไฟฟ้า, สวิตช์กระจกไฟฟ้าด้านซ้าย |
| P/WDW RH | 25A | สวิตช์หลักกระจกไฟฟ้า สวิตช์กระจกไฟฟ้า RH |
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2008-2015)
| คำอธิบาย | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| ALT | 150A | ฟิวส์ (A / CON, FRT DEICER), ลิงค์หลอมได้ (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), เครื่องกำเนิดไฟฟ้า, ฟิวส์ E / R และกล่องรีเลย์ RH |
| แบตเตอรี่1 | 50A | ฟิวส์ (DR LOCK, FRT FOG LP, B / ALARM, ขั้วต่อสายไฟ (AUDIO-1, ROOM LP)) |
| แบตเตอรี2 | 30A | ฟิวส์ (FUEL COVER, P / WDW LH / RH, DANGER), คอนเนคเตอร์ควบคุมเอนกประสงค์ |
| BATT 3 / RAD FAN | 40A | ฟิวส์ (STOP LP, BWS), รีเลย์พัดลมหม้อน้ำ (G4KC) |
| IGN 1 | 40A | สวิตช์จุดระเบิด (ACC, IG1) |
| IGN2 | 40A | สวิตช์จุดระเบิด (IG2, START), รีเลย์สตาร์ท |
| กล่อง ECU หลัก | 30A/20A | รีเลย์ควบคุมมอเตอร์ |
| FRT HTR | 40A | รีเลย์โบลเวอร์ด้านหน้า |
| RR HTD | 40A | รีเลย์ไล่ฝ้าด้านหลัง |
| RR HTR | 40A | รีเลย์โบลเวอร์ด้านหลัง |
| เอบีเอส 1 | 40A | โมดูลควบคุม ABS (G4KC) |
| เอบีเอส 2 | 40A | โมดูลควบคุม ABS (G4KC) |
| ซี / แฟน | 30A | รีเลย์พัดลมคอนเดนเซอร์ 1 |
| F / FILTER | 30A | รีเลย์ฮีทเตอร์กรองน้ำมันเชื้อเพลิง (DIESEL) |
| กล่อง ECU/TCU | 10A | TCM, ECM (สาระสำคัญ) |
| แตรรถยนต์ | 10A | ฮอร์นรีเลย์ |
| เครื่องเขียน | 20A | โมดูลควบคุมเครื่องทำความร้อนเชื้อเพลิง (D4CB) |
| F / PUMP | 15A | รีเลย์ปั๊มเชื้อเพลิง (G4KC) |
| ALT | 10A | เครื่องกำเนิดไฟฟ้า (D4BH) |
| H/LP HI | 15A | รีเลย์ไฟหน้า (HIGH), รีเลย์ไฟหน้า (LOW) |
| เอ / คอน | 10A | รีเลย์เครื่องปรับอากาศ |
| FRT ละลายน้ำแข็ง | 15A | รีเลย์ไล่ฝ้ากระจกหน้ารถ (ถ้ามี) |
| คิว LH | 10A | ไฟหน้า LH (ไฟบอกตำแหน่ง), ไฟท้ายแบบรวม LH, ไฟทะเบียน LH |
| หางตรง | 10A | ไฟหน้า RH (ไฟบอกตำแหน่ง), ไฟเลี้ยวด้านหลัง RH, ไฟทะเบียน RH |
| H / LP LO LH | 10A | ไฟหน้า LH |
| H/BP LO RH | 10A | ไฟหน้า RH |
| SNSR 1 | 10A | รีเลย์เครื่องปรับอากาศ, รีเลย์พัดลมคอนเดนเซอร์ (D4CB), เซ็นเซอร์แลมบ์ดา (D4CB), รีเลย์ฮีทเตอร์ PTC No.1 (D4CB), สวิตช์ไฟเบรก (D4CB) |
| SNSR2 | 15A | D4CB: เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว, รีเลย์ปลั๊กเรืองแสง, แอคชูเอเตอร์ EGR, วาล์วควบคุม VGT, โมดูลควบคุมเครื่องทำให้เคลื่อนที่ไม่ได้ |
| คอยล์จุดระเบิด | 15A | คอยล์จุดระเบิด # 1 ~ # 4 (G4KC), คอนเดนเซอร์ (G4KC) |
| 1 ecu | 10A | อีซีเอ็ม (D4CB) |
| 2 อีคัส | 20A | ECM (D4CB, G4KC), หัวฉีด # 1 ~ # 4 (G4KC) |
| P / WDW ความปลอดภัย | 20A | กระจกไฟฟ้านิรภัย |
การจัดสรรฟิวส์ในตารางย่อยฟิวส์ (เครื่องยนต์ดีเซล) (2008-2015)
| คำอธิบาย | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| โกลว์ | 80A | รีเลย์ปลั๊กเรืองแสง |
| CTP 1 | 40A | รีเลย์ความร้อน PTC # 1 |
| CTP2 | 40A | รีเลย์ความร้อน PTC # 2 |
| CTP 3 | 40A | รีเลย์ความร้อน PTC # 3 |
| เอบีเอส 1 | 40A | โมดูลควบคุม ABS / ESP |
| เอบีเอส 2 | 40A | โมดูลควบคุม ABS / ESP |
| โกลว์ | 10A | อีซีเอ็ม (D4BH) |
ไดอะแกรมกล่องฟิวส์ 2016
โฆษณา โฆษณา
การกำหนดฟิวส์บนแผงหน้าปัด (2016)
| คำอธิบาย | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| AUDIO-2 | 10A | เครื่องเสียง, นาฬิกาดิจิตอล, BCM, สวิตซ์กระจกมองข้างไฟฟ้า |
| C / LIGHTER | 20A | ไฟแช็กซิการ์ ช่องเสียบไฟด้านหน้า |
| เครื่องทำความร้อน S / DRV | 10A | สวิตช์ทำความร้อนที่นั่งคนขับ (ถ้ามีติดตั้ง) |
| ไฟตัดหมอกหลัง | 10A | รีเลย์ไฟตัดหมอกหลัง |
| ไฟหน้า | 10A | รีเลย์ไฟหน้าขึ้น/ลง |
| ที่ปัดน้ำฝนด้านหน้า | 25A | รีเลย์ที่ปัดน้ำฝนด้านหน้า, มอเตอร์ปัดน้ำฝนด้านหน้า |
| BCM | 10A | BCM, DRL |
| เครื่องทำน้ำอุ่น | 10A | รีเลย์พัดลมด้านหน้า/ด้านหลัง, โมดูลควบคุมเครื่องปรับอากาศด้านหน้า/ด้านหลัง, รีเลย์พัดลมคอนเดนเซอร์, กระจกไฟฟ้า, สวิตช์ความร้อน, รีเลย์ฮีทเตอร์ PTC (D4CB), โซลินอยด์วาล์ว EGR (D4BH) |
| หลอดไฟ B/UP | 10A | รีเลย์ไฟถอยหลัง, สวิตช์ไฟถอยหลัง, สวิตช์ช่วงเกียร์ |
| หน้าท้อง | 10A | โมดูลควบคุม ABS / ESC, สวิตช์ ESC (D4CB) |
| T / ไฟสัญญาณ | 10A | สวิตช์อันตราย |
| ถุงลมนิรภัย | 10A | โมดูลควบคุม SRS |
| โมดูล | 10A | แผงหน้าปัด, BCM, โมดูลควบคุมทำให้เคลื่อนที่ไม่ได้ (D4BH), รีเลย์ A / C (D4BH), ตัวต้านทานเครื่องกำเนิดไฟฟ้า |
| กล่อง ECU | 10A | เซ็นเซอร์ความเร็วรถยนต์, ECM, เซ็นเซอร์การไหลของอากาศ (D4CB), ปั๊มฉีด (D4BH), TCM, เซ็นเซอร์เตือนไส้กรองน้ำมันเชื้อเพลิง |
| เพื่อเริ่มต้น | 10A | รีเลย์สตาร์ท, รีเลย์สัญญาณกันขโมย |
| กระจกอุ่น | 10A | ชุดควบคุมระบบปรับอากาศด้านหน้า, กระจกมองข้างไฟฟ้าและระบบไล่ฝ้า LH/RH |
| หลอดไฟหยุด | 15A | สวิตซ์ไฟเบรค |
| รพส | 15A | โมดูลอิเล็กทรอนิกส์ Buzzer, Stop, Signal |
| ล็อค | 20A | ล็อคประตู / ปลดล็อครีเลย์ |
| ไฟตัดหมอกหน้า | 10A | รีเลย์ไฟตัดหมอกหน้า |
| บี / ฮอร์น ฮอร์น | 10A | รีเลย์แตรกันขโมย |
| AUDIO-1 (ขั้วต่อเพาเวอร์) | 15A | เสียง |
| โคมไฟห้อง | 10A | นาฬิกาดิจิตอล, แผงหน้าปัด, ไฟมารยาท LH / RH, ไฟเดิน LH / RH, ไฟชาร์จ, สวิตช์เหนือศีรษะ, สวิตช์เตือนประตู, ขั้วต่อดาต้าลิงค์, BCM, สวิตช์เหนือศีรษะ LH / RH, ไฟคอนโซลเหนือศีรษะ |
| เสี่ยง | 15A | รีเลย์อันตราย, สวิตช์อันตราย |
| ฝาครอบน้ำมันเชื้อเพลิง | 15A | รีเลย์ฝาปิดช่องเติมน้ำมันเชื้อเพลิง |
| P / หน้าต่างซ้าย | 25A | สวิตช์หลักกระจกไฟฟ้า, สวิตช์กระจกไฟฟ้าด้านซ้าย |
| P / หน้าต่างขวา | 25A | สวิตช์หลักกระจกไฟฟ้า สวิตช์กระจกไฟฟ้า RH |
| ทิศทางความร้อน | 15A | คอยล์ร้อนมู่เล่ |
| ที่ปัดน้ำฝนกระจกหน้า RR | 15A | สวิตช์มัลติฟังก์ชั่น |
| พัดลมหน้า | 10A | โมดูลเครื่องปรับอากาศอัตโนมัติเต็มรูปแบบ |
| แฟนอาร์อาร์ | 10A | โมดูลเครื่องปรับอากาศแบบแมนนวล |
| TCU | 15A | โมดูล TCU |
| PLUG | 15A | เต้ารับไฟฟ้าด้านหน้า |
| ความปลอดภัย P / หน้าต่าง | 20A | โมดูลกระจกไฟฟ้านิรภัย |
| ซันรูฟด้านหน้า | 20A | มอเตอร์ซันรูฟหน้า |
| ซันรูฟด้านหลัง | 20A | มอเตอร์ซันรูฟหลัง |
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2016)
| คำอธิบาย | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| ALT | 150A/200A | ฟิวส์ (A / CON, FRT DEICER), ลิงค์หลอมได้ (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), เครื่องกำเนิดไฟฟ้า, ฟิวส์ E / R และกล่องรีเลย์ RH |
| B+ 1 | 50A | ฟิวส์ (DR LOCK, FRT FOG LP, B / ALARM, ขั้วต่อสายไฟ (AUDIO-1, ROOM LP)) |
| B+2 | 30A | ฟิวส์ (FUEL COVER, P / WDW LH / RH, DANGER), คอนเนคเตอร์ควบคุมเอนกประสงค์ |
| B + 3 / FAN RAD 5 | 40A | ฟิวส์ (STOP LP, BWS), รีเลย์พัดลมหม้อน้ำ (G4KC) |
| IG 1 | 40A | สวิตช์จุดระเบิด (ACC, IG1) |
| ไอจี2 | 40A | สวิตช์จุดระเบิด (IG2, START), รีเลย์สตาร์ท |
| 3 อีคัส | 30A/20A | รีเลย์ควบคุมมอเตอร์ |
| เครื่องทำความร้อนด้านหน้า | 40A | รีเลย์โบลเวอร์ด้านหน้า |
| ด้านหลังอุ่น | 40A | รีเลย์ไล่ฝ้าด้านหลัง |
| RR เครื่องทำความร้อน | 40A | รีเลย์โบลเวอร์ด้านหลัง |
| เอบีเอส 1 | 40A | โมดูลควบคุม ABS (G4KC) |
| เอบีเอส 2 | 40A | โมดูลควบคุม ABS (G4KC) |
| พัดลมระบายความร้อน 1 | 30A | รีเลย์พัดลมคอนเดนเซอร์ 1 |
| พัดลมระบายความร้อน2 | 30A | มอเตอร์พัดลมหม้อน้ำ |
| ระบบทำความร้อนเชื้อเพลิง | 30A | รีเลย์ฮีทเตอร์กรองน้ำมันเชื้อเพลิง (DIESEL) |
| 4 ECU / TCU | 10A | TCM, ECM (สาระสำคัญ) |
| แตรรถยนต์ | 10A | ฮอร์นรีเลย์ |
| เครื่องทำน้ำอุ่น | 20A | โมดูลควบคุมเครื่องทำความร้อนเชื้อเพลิง (D4CB) |
| ปั๊มน้ำมันเชื้อเพลิง | 15A | รีเลย์ปั๊มเชื้อเพลิง (G4KC) |
| ALT | 10A | เครื่องกำเนิดไฟฟ้า (D4BH) |
| H / LAMP HI | 15A | รีเลย์ไฟหน้า (HIGH), รีเลย์ไฟหน้า (LOW) |
| เอ / คอน | 10A | รีเลย์เครื่องปรับอากาศ |
| ละลายน้ำแข็ง | 15A | รีเลย์ไล่ฝ้ากระจกหน้ารถ (ถ้ามี) |
| ด้านหลัง LH LH | 10A | ไฟหน้า LH (ไฟบอกตำแหน่ง), ไฟท้ายแบบรวม LH, ไฟทะเบียน LH |
| ไฟท้ายขวา | 10A | ไฟหน้า RH (ไฟบอกตำแหน่ง), ไฟเลี้ยวด้านหลัง RH, ไฟทะเบียน RH |
| PHARE LH | 10A | ไฟหน้า LH |
| ไฟหน้าขวา | 10A | ไฟหน้า RH |
| เซ็นเซอร์ 1 | 10A | รีเลย์เครื่องปรับอากาศ, รีเลย์พัดลมคอนเดนเซอร์ (D4CB), เซ็นเซอร์แลมบ์ดา (D4CB), รีเลย์ฮีทเตอร์ PTC No.1 (D4CB), สวิตช์ไฟเบรก (D4CB) |
| เซ็นเซอร์2 | 15A | D4CB: เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว, รีเลย์ปลั๊กเรืองแสง, แอคชูเอเตอร์ EGR, วาล์วควบคุม VGT, โมดูลควบคุมเครื่องทำให้เคลื่อนที่ไม่ได้ |
| คอยล์จุดระเบิด | 15A | คอยล์จุดระเบิด # 1 ~ # 4 (G4KC), คอนเดนเซอร์ (G4KC) |
| 1 ecu | 10A | อีซีเอ็ม (D4CB) |
| 2 อีคัส | 20A | ECM (D4CB, G4KC), หัวฉีด # 1 ~ # 4 (G4KC) |
การจัดสรรฟิวส์ในตารางย่อยฟิวส์ (เครื่องยนต์ดีเซล) (2016)
| คำอธิบาย | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| โกลว์ | 80A | รีเลย์ปลั๊กเรืองแสง |
| เครื่องทำความร้อน PTC 1 | 40A | รีเลย์ความร้อน PTC # 1 |
| เครื่องทำความร้อน PTC 2 | 40A | รีเลย์ความร้อน PTC # 2 |
| PTC HEATING 3 | 40A | รีเลย์ความร้อน PTC # 3 |
| เอบีเอส 1 | 40A | โมดูลควบคุม ABS / ESC |
| เอบีเอส 2 | 40A | โมดูลควบคุม ABS / ESC |
| กล่อง ECU | 15A | แหล่งจ่ายไฟสำหรับชุดควบคุมอิเล็กทรอนิกส์ |
| ปั๊มน้ำมันเชื้อเพลิง | 20A | มอเตอร์ปั๊มเชื้อเพลิง |
| DCU 1 | 20A | ชุดควบคุมการจ่ายกำลังไฟฟ้า 1 |
| DCU 2 | 20A | ชุดควบคุมการจ่ายยากำลัง 2 |
| DCU 3 | 20A | ชุดควบคุมการจ่ายยากำลัง 3 |
| DCU | 60A | ชุดควบคุมการจ่ายไฟ แหล่งจ่ายไฟหลัก |
