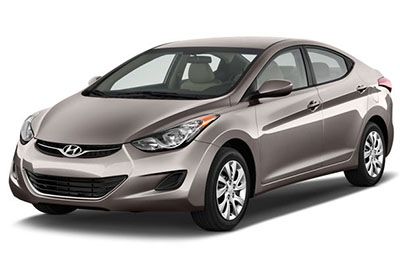

ในบทความนี้เราพิจารณารุ่นที่ห้าของ Hyundai Elantra (MD / UD) ที่ผลิตตั้งแต่ปี 2011 ถึง 2016 ที่นี่คุณจะพบไดอะแกรมของกล่องฟิวส์ Hyundai Elantra 2011, 2012, 2013, 2014, 2015 และ 2016 รับข้อมูลบางส่วน เกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
แบบฟิวส์ Hyundai Elantra 2011-2016
ฟิวส์ที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Hyundai Elantraอยู่ในกล่องฟิวส์ที่แผงหน้าปัด (ดูฟิวส์ «POWER OUTLET FRT» และ «C / LIGHTER» -cigar))
ตำแหน่งกล่องฟิวส์
คำอธิบายทั้งหมดของแผงฟิวส์ในคู่มือนี้อาจใช้ไม่ได้กับรถของคุณ ถูกต้องในขณะที่พิมพ์ เมื่อคุณตรวจสอบกล่องฟิวส์ของรถ ให้ดูฉลากกล่องฟิวส์
แผงควบคุม
กล่องฟิวส์จะอยู่ที่แผงหน้าปัด (ด้านคนขับ) ด้านหลังฝาครอบ
รถพวงมาลัยซ้าย
รถพวงมาลัยขวา
ห้องเครื่อง
กล่องฟิวส์อยู่ในห้องเครื่อง (ด้านซ้าย)
เงินต้นที่หลอมได้
2554, 2555, 2556
โฆษณา โฆษณา
การกำหนดฟิวส์บนแผงหน้าปัด (2011, 2012, 2013)
| ชื่อ | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| เพื่อเริ่มต้น | 7.5A | ไม่มีสมาร์ทคีย์: กล่องรีเลย์ ICM (รีเลย์สัญญาณกันขโมย) พร้อมสมาร์ทคีย์: A / T — สวิตช์ช่วงทรานเพลา, M / T — ECM, กล่องฟิวส์และรีเลย์ E / R (รีเลย์สตาร์ท ), โมดูลควบคุมสมาร์ทคีย์ |
| ถุง | 15A | โมดูลควบคุม SRS เซ็นเซอร์จำแนกน้ำหนักผู้โดยสาร |
| A/SAC IND | 7.5A | แผงหน้าปัด |
| MDPS | 7.5A | โมดูลควบคุม EPS |
| ปลั๊กไฟด้านหน้า | 15A | ปลั๊ก |
| BCM | 7.5A | โมดูลควบคุมสมาร์ทคีย์ BCM |
| A/CON SW | 7.5A | โมดูลควบคุมเครื่องปรับอากาศ |
| MODULE 2 | 7.5A | กระจกมองหลังไฟฟ้า, สวิตช์ปิด ESC |
| อะไหล่ 1 | 10A | — |
| MODULE 4 | 7.5A | เซ็นเซอร์ช่วยจอดด้านหลัง LH / RH (เข้า / ออก), โมดูลควบคุม A / C (อัตโนมัติ A / C), ตัวบ่งชี้คันโยก ATM |
| IG1 | 20A | กล่องฟิวส์และรีเลย์ E / R (ฟิวส์ -TCU 1, B / UP LP, ECU 3, ABS 3) |
| MPD 3 | 7.5A | โมดูลควบคุมสมาร์ทคีย์ |
| C / LIGHTER | 20A | ไฟแช็ก |
| MODULE 6 | 10A | AMP สวิตช์กระจกมองข้างไฟฟ้า เครื่องเสียง A/V และระบบนำทางหลัก นาฬิกาดิจิตอล |
| MIRR HTD | 10A | กระจกมองข้างปรับไฟฟ้า คนขับ / ผู้โดยสาร ชุดควบคุมสภาพอากาศ |
| MODULE 3 | 7.5A | เสียง, โมดูลตรวจสอบแรงดันลมยาง, นาฬิกาดิจิตอล, BCM, แผงหน้าปัด, โมดูลฮีทเตอร์ที่นั่งคนขับ / ผู้โดยสาร |
| อะไหล่ 3 | 10A | — |
| ซันรูฟ | 15A | ซันรูฟ |
| S / เครื่องทำความร้อน RR RH | 15A | สวิตช์ทำความร้อนเบาะนั่งด้านหลังขวา |
| อะไหล่2 | 15A | — |
| พัดลม | 10A | คู่มือ A / C — โมดูลควบคุม A / C, ECM / PCM, ความต้านทานโบลเวอร์ |
| IOD 1 | 10A | ไฟส่องสัมภาระ, ไฟหรี่ LH/RH, ไฟห้องนอน, ไฟคอนโซลเหนือศีรษะ, กุญแจสตาร์ท III & สวิตช์เตือนประตู (W / 0 สมาร์ทคีย์) |
| กระโปรงหลังรถ | 10A | รีเลย์ลำตัว |
| MODULE 1 | 7.5A | สวิตช์โหมดสปอร์ต (A / T), โซลินอยด์กุญแจ (ไม่มีสมาร์ทคีย์) |
| อะไหล่ 4 | 15A | — |
| S/HEATER RR LH | 15A | สวิตช์ทำความร้อนเบาะนั่งด้านหลังซ้าย |
| MODULE 7 | 7.5A | โมดูลควบคุมสมาร์ทคีย์ BCM |
| IOD2 | 20A | เครื่องเสียงชุดใหญ่, A / V และระบบนำทาง |
| P/WDW RH | 25A | เรอเล P/WDW RH |
| MPD2 | 7.5A | โมดูลควบคุมกุญแจอัจฉริยะ สวิตช์ปุ่มหยุดสตาร์ท |
| อะไหล่ 6 | 10A | — |
| ที่ปัดน้ำฝนด้านหน้า | 25A | กล่องรีเลย์ ICM (รีเลย์เซ็นเซอร์ปริมาณน้ำฝน), สวิตช์มัลติฟังก์ชั่น, มอเตอร์ปัดน้ำฝน, ฟิวส์ E / R และกล่องรีเลย์ (รีเลย์ที่ปัดน้ำฝน) |
| MODULE 5 | 7.5A | Cluster lonizer (เครื่องปรับอากาศอัตโนมัติ), เซ็นเซอร์วัดปริมาณน้ำฝน, ซันรูฟ |
| ชะอำ1 | 25A | ไม่ |
| MPD 1 | 25A | โมดูลควบคุมสมาร์ทคีย์ |
| อะไหล่ 5 | 20A | — |
| เอ / คอน | 7.5A | โมดูลควบคุม A / C, ฟิวส์ I / R และกล่องรีเลย์ (รีเลย์โบลเวอร์) |
| IOD4 | 10A | โมดูลตรวจสอบแรงดันลมยาง, BCM, เซ็นเซอร์ภาพถ่ายและแสงอัตโนมัติ, แผงหน้าปัด, ขั้วต่อดาต้าลิงค์, ขั้วต่ออัพเกรดกล่องรวมสัญญาณอัจฉริยะ, กระจกไฟฟ้า, โมดูลควบคุมสภาพอากาศ, นาฬิกาดิจิตอล |
| P / WDW LH | 25A | รีเลย์ P / WDW LH โมดูลกระจกไฟฟ้านิรภัยด้านคนขับ |
| ล็อค DR | 20A | รีเลย์ล็อคประตู, รีเลย์ปลดล็อคประตู, กล่องรีเลย์ ICM (รีเลย์สองรอบ) |
| P / ล้อม DRV | 30A | สวิตช์แมนนวลที่นั่งคนขับ |
การจัดสรรฟิวส์ในห้องเครื่อง (2011, 2012, 2013)
โฆษณา โฆษณา
| ชื่อ | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| ตัวคูณแบบหลอมรวม : | ||
| MDPS | 80A | โมดูลควบคุม EPS |
| B+1 | 60A | กล่องรวมสัญญาณอัจฉริยะ (ARISU 1 (4CH), IPS 1, FUSE — P / WDW LH, P / WDW RH, TRUNK, AMP 1) |
| ซี / แฟน | 40A | รีเลย์ C / FAN Lo, รีเลย์ C / FAN Hi |
| เอบีเอส 1 | 40A | โมดูล ESC คอนเนคเตอร์ควบคุมอเนกประสงค์ |
| RR HTD | 40A | เรอเล RR HTD |
| พัดลม | 40A | รีเลย์โบลเวอร์ |
| สำรอง | 40A | — |
| B+2 | 60A | กล่องรวมสัญญาณอัจฉริยะ (รีเลย์เสียงเลี้ยว, RISU 2 (4CH), IPS (1CH), IPS (2CH), ฟิวส์ — P / SEAT DRV, ซันรูฟ) |
| หลอมได้: | ||
| B/UP LP | 10A | กระจกมองหลังแบบ Electrochromic, A/V และระบบนำทาง, ไฟรวมด้านหลัง (อินพุต) LH/RH, M/T — สวิตช์ไฟถอยหลัง, BCM, แผงหน้าปัด |
| TCU 1 | 15A | M / T — เซ็นเซอร์ความเร็วรถ, A / T — สวิตช์ช่วงเปลี่ยนเพลา |
| เอบีเอส 3 | 10A | โมดูล ESC คอนเนคเตอร์ควบคุมอเนกประสงค์ |
| 3 อีคัส | 10A | สวิตช์ไฟเบรก M / T — ECM, A / T — PCM |
| ที่ปัดน้ำฝน | 10A | เซ็นเซอร์วัดปริมาณน้ำฝน, M / T — ECM, A / T — PCM |
| B+3 | 50A | กล่องรวมสัญญาณอัจฉริยะ (อุปกรณ์ตัดกระแสไฟรั่วอัตโนมัติ, ฟิวส์ — โมดูล 1, PDM 1, PDM 2, DR LOCK) |
| มัธยม | 40A | กล่อง EMS (รีเลย์ควบคุมเครื่องยนต์, FUSE — ECU 4, A / CON, F / PUMP) |
| STOP LP | 15A | สวิตซ์ไฟเบรก โมดูลควบคุมสมาร์ทคีย์ |
| เครื่องทำความร้อนด้านหน้า | 20A | โมดูลระบบทำความร้อนที่นั่งคนขับ / ผู้โดยสาร |
| แตรรถยนต์ | 15A | ฮอร์นรีเลย์ |
| ไอจี2 | 40A | ไม่มีสมาร์ทคีย์: สวิตช์จุดระเบิด, รีเลย์สตาร์ท 1, พร้อมสมาร์ทคีย์: รีเลย์ PDM 4 (IG2), รีเลย์สตาร์ท 1 |
| เอบีเอส 2 | 30A | โมดูล ESC คอนเนคเตอร์ควบคุมอเนกประสงค์ |
| IG 1 | 40A | ไม่มีสมาร์ทคีย์: สวิตช์กุญแจพร้อมสมาร์ทคีย์: รีเลย์ PDM 3 (IG1), รีเลย์ PDM 2 (ACC) |
| F / PUMP | 15A | รีเลย์ F / PUMP |
| 4 อีคัส | 15A | PCM (A/T), ECM (M/T) |
| เอ / คอน | 10A | เรอเล เครื่องปรับอากาศ |
| หัวฉีด | 10A | หัวฉีด # 1 / # 2 / # 3 / # 4, รีเลย์ COMP A / C, รีเลย์ F / PUMP |
| 2 อีคัส | 10A | PCM (A/T), ECM (M/T) |
| คอยล์จุดระเบิด 1 | 20A | คอยล์จุดระเบิด # 1 /, |
| 1 ecu | 20A | — |
| เซ็นเซอร์2 | 10A | โมดูลทำให้เคลื่อนที่ไม่ได้, เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว # 1 / # 2 |
| เซ็นเซอร์ 1 | 10A | เซ็นเซอร์ออกซิเจน (ขึ้น / ลง), วาล์วปิดคาร์ทริดจ์, โซลินอยด์วาล์วไอดีแปรผัน, วาล์วควบคุมน้ำมัน # 1 / # 2, โซลินอยด์วาล์วควบคุมการล้าง, รีเลย์ C / FAN LO, รีเลย์ C / FAN HI |
| สำรอง | 10A | — |
| สำรอง | 15A | — |
| สำรอง | 20A | — |
2012 RHD (สหราชอาณาจักร)
โฆษณา โฆษณา
การกำหนดฟิวส์บนแผงหน้าปัด (2012 RHD (UK))
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2012 RHD (UK))
ไดอะแกรมกล่องฟิวส์ 2014, 2015, 2016
โฆษณา โฆษณา
แผงควบคุม
การกำหนดฟิวส์บนแผงหน้าปัด (2014, 2015, 2016)
| ชื่อ | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| เพื่อเริ่มต้น | 7.5A | ไม่มีสมาร์ทคีย์: กล่องรีเลย์ ICM (รีเลย์สัญญาณกันขโมย) พร้อมสมาร์ทคีย์: A / T — สวิตช์ช่วงทรานเพลา, M / T — ECM, กล่องฟิวส์และรีเลย์ E / R (รีเลย์สตาร์ท ), โมดูลควบคุมสมาร์ทคีย์ |
| ถุง | 15A | โมดูลควบคุม SRS เซ็นเซอร์จำแนกน้ำหนักผู้โดยสาร |
| A/SAC IND | 7.5A | แผงหน้าปัด |
| กลุ่ม | 7.5A | ISG LDC (เสียง), คลัสเตอร์ (ISG) |
| C / LIGHTER | 15A | ไฟแช็ก |
| BCM | 7.5A | โมดูลควบคุมสมาร์ทคีย์ BCM |
| A/CON SWITCH | 7.5A | โมดูลควบคุมเครื่องปรับอากาศ |
| MODULE 2 | 7.5A | กระจกมองหลังไฟฟ้า, สวิตช์ปิด ESC |
| MDPS | 10A | โมดูลควบคุม EPS |
| MODULE 4 | 7.5A | เซ็นเซอร์ช่วยจอดด้านหลัง LH / RH (เข้า / ออก), โมดูลควบคุม A / C (อัตโนมัติ A / C), ไฟแสดงคันโยก ATM |
| IG1 | 20A | กล่องฟิวส์และรีเลย์ E / R (ฟิวส์ — TCU 1, B / UP LP, ECU 3, ABS 3) |
| MPD 3 | 7.5A | โมดูลควบคุมสมาร์ทคีย์ |
| ปลั๊กไฟด้านหน้า | 20A | ปลั๊ก |
| MODULE 6 | 10A | AMP สวิตช์กระจกมองข้างไฟฟ้า เครื่องเสียง A/V และระบบนำทางหลัก นาฬิกาดิจิตอล |
| MIRR HTD | 10A | กระจกมองข้างปรับไฟฟ้า คนขับ / ผู้โดยสาร ชุดควบคุมสภาพอากาศ |
| MODULE 3 | 7.5A | เสียง, โมดูลตรวจสอบแรงดันลมยาง, นาฬิกาดิจิตอล, BCM, แผงหน้าปัด, โมดูลฮีทเตอร์ที่นั่งคนขับ / ผู้โดยสาร |
| สวิตช์เบรค | 10A | — |
| สำรอง | 15A | — |
| ซันรูฟ | 15A | ซันรูฟ |
| สำรอง | 15A | — |
| สำรอง | 15A | — |
| พัดลม | 10A | คู่มือ A / C — โมดูลควบคุม A / C, ECM / PCM, ความต้านทานโบลเวอร์ |
| ไฟภายใน | 10A | ไฟส่องสัมภาระ, ไฟหรี่ LH/RH, ไฟห้องนอน, ไฟคอนโซลเหนือศีรษะ, กุญแจสตาร์ท III & สวิตช์เตือนประตู (W / 0 สมาร์ทคีย์) |
| กระโปรงหลังรถ | 10A | รีเลย์ลำตัว |
| MODULE 1 | 7.5A | สวิตช์โหมดสปอร์ต (A / T), โซลินอยด์กุญแจ (ไม่มีสมาร์ทคีย์) |
| สำรอง | 15A | — |
| เครื่องทำความร้อน S / RR | 15A | LH / RH สวิตช์ทำความร้อนที่นั่งด้านหลัง |
| MODULE 7 | 7.5A | โมดูลควบคุมสมาร์ทคีย์ BCM |
| มัลติมีเดีย | 15A | เครื่องเสียงชุดใหญ่, A / V และระบบนำทาง |
| P/WDW RH | 25A | เรอเล P/WDW RH |
| MPD2 | 7.5A | โมดูลควบคุมกุญแจอัจฉริยะ สวิตช์ปุ่มหยุดสตาร์ท |
| สำรอง | 10A | — |
| ที่ปัดน้ำฝนด้านหน้า | 25A | กล่องรีเลย์ ICM (รีเลย์เซ็นเซอร์ปริมาณน้ำฝน), สวิตช์มัลติฟังก์ชั่น, มอเตอร์ปัดน้ำฝน, ฟิวส์ E / R และกล่องรีเลย์ (รีเลย์ที่ปัดน้ำฝน) |
| MODULE 5 | 7.5A | Cluster lonizer (เครื่องปรับอากาศอัตโนมัติ), เซ็นเซอร์วัดปริมาณน้ำฝน, ซันรูฟ |
| สำรอง | 7.5A | — |
| ไม่ | 25A | ไม่ |
| MPD 1 | 25A | โมดูลควบคุมสมาร์ทคีย์ |
| สำรอง | 20A | — |
| เอ / คอน | 7.5A | โมดูลควบคุม A / C, ฟิวส์ I / R และกล่องรีเลย์ (รีเลย์โบลเวอร์) |
| หน่วยความจำ | 10A | โมดูลตรวจสอบแรงดันลมยาง, BCM, เซ็นเซอร์ภาพถ่ายและแสงอัตโนมัติ, แผงหน้าปัด, ขั้วต่อดาต้าลิงค์, ขั้วต่ออัพเกรดกล่องรวมสัญญาณอัจฉริยะ, กระจกไฟฟ้า, โมดูลควบคุมสภาพอากาศ, นาฬิกาดิจิตอล |
| P / WDW LH | 25A | รีเลย์ P / WDW LH โมดูลกระจกไฟฟ้านิรภัยด้านคนขับ |
| ล็อค DR | 20A | รีเลย์ล็อคประตู, รีเลย์ปลดล็อคประตู, กล่องรีเลย์ ICM (รีเลย์สองรอบ) |
| P / ล้อม DRV | 30A | สวิตช์แมนนวลที่นั่งคนขับ |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2014, 2015, 2016)
| ชื่อ | แอมแปร์ | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| ตัวคูณแบบหลอมรวม : | ||
| MDPS | 80A | โมดูลควบคุม EPS |
| B+1 | 60A | กล่องรวมสัญญาณอัจฉริยะ (ARISU 1 (4CH), IPS 1, FUSE — P / WDW LH, P / WDW RH, TRUNK, AMP 1) |
| ซี / แฟน | 40A | รีเลย์ C / FAN Lo, รีเลย์ C / FAN Hi |
| เอบีเอส 1 | 40A | โมดูล ESC คอนเนคเตอร์ควบคุมอเนกประสงค์ |
| RR HTD | 40A | เรอเล RR HTD |
| พัดลม | 40A | รีเลย์โบลเวอร์ |
| สำรอง | 40A | — |
| B+2 | 60A | กล่องรวมสัญญาณอัจฉริยะ (รีเลย์เสียงเลี้ยว, RISU 2 (4CH), IPS (1CH), IPS (2CH), ฟิวส์ — P / SEAT DRV, ซันรูฟ) |
| หลอมได้: | ||
| หลอดไฟ B/UP | 10A | กระจกมองหลังแบบอิเล็กโทรโครมิก A / V และระบบนำทางหลัก, ไฟรวมด้านหลัง (อินพุต) ซ้าย / ขวา, สวิตช์ไฟถอยหลัง M / T, BCM, แผงหน้าปัด |
| TCU 1 | 15A | M / T — เซ็นเซอร์ความเร็วรถ, A / T — สวิตช์ช่วงเปลี่ยนเพลา |
| เอบีเอส 3 | 10A | โมดูล ESC คอนเนคเตอร์ควบคุมอเนกประสงค์ |
| 3 อีคัส | 10A | สวิตช์ไฟเบรก M / T — ECM, A / T — PCM |
| ที่ปัดน้ำฝน | 10A | เซ็นเซอร์วัดปริมาณน้ำฝน, M / T — ECM, A / T — PCM |
| B+3 | 50A | กล่องรวมสัญญาณอัจฉริยะ (อุปกรณ์ตัดกระแสไฟรั่วอัตโนมัติ, ฟิวส์ — โมดูล 1, PDM 1, PDM 2, DR LOCK) |
| มัธยม | 40A | กล่อง EMS (รีเลย์ควบคุมเครื่องยนต์, FUSE — ECU 4, A / CON, F / PUMP) |
| ONDULEUR ISG | 50A | ปั้มน้ำมันอินเวอร์เตอร์ |
| STOP LP | 15A | สวิตซ์ไฟเบรก โมดูลควบคุมสมาร์ทคีย์ |
| เครื่องทำความร้อนด้านหน้า | 20A | โมดูลระบบทำความร้อนที่นั่งคนขับ / ผู้โดยสาร |
| แตรรถยนต์ | 15A | ฮอร์นรีเลย์ |
| ไอจี2 | 40A | ไม่มีสมาร์ทคีย์: สวิตช์จุดระเบิด, รีเลย์สตาร์ท 1, พร้อมสมาร์ทคีย์: รีเลย์ PDM 4 (IG2), รีเลย์สตาร์ท 1 |
| เอบีเอส 2 | 30A | โมดูล ESC คอนเนคเตอร์ควบคุมอเนกประสงค์ |
| IG 1 | 40A | ไม่มีสมาร์ทคีย์: สวิตช์กุญแจพร้อมสมาร์ทคีย์: รีเลย์ PDM 3 (IG1), รีเลย์ PDM 2 (ACC) |
| F / PUMP | 15A | รีเลย์ F / PUMP |
| 4 อีคัส | 15A | PCM (A/T), ECM (M/T) |
| เอ / คอน | 10A | เรอเล เครื่องปรับอากาศ |
| หัวฉีด | 10A | หัวฉีด # 1 / # 2 / # 3 / # 4, รีเลย์ COMP A / C, รีเลย์ F / PUMP |
| 2 อีคัส | 10A | PCM (A/T), ECM (M/T) |
| คอยล์จุดระเบิด 1 | 20A | คอยล์จุดระเบิด # 1 /, |
| 1 ecu | 20A | — |
| เซ็นเซอร์2 | 10A | โมดูลทำให้เคลื่อนที่ไม่ได้, เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว # 1 / # 2 |
| เซ็นเซอร์ 1 | 10A | เซ็นเซอร์ออกซิเจน (ขึ้น / ลง), วาล์วปิดคาร์ทริดจ์, โซลินอยด์วาล์วไอดีแปรผัน, วาล์วควบคุมน้ำมัน # 1 / # 2, โซลินอยด์วาล์วควบคุมการล้าง, รีเลย์ C / FAN LO, รีเลย์ C / FAN HI |
| สำรอง | 10A | — |
| สำรอง | 15A | — |
| สำรอง | 20A | — |
2015 RHD (UK) ภาพวาดกล่องฟิวส์
โฆษณา โฆษณา
แผงควบคุม
การกำหนดฟิวส์บนแผงหน้าปัด (2015 RHD (UK))
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2015 RHD (UK))
