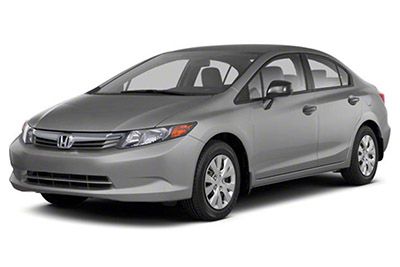

ในบทความนี้เราพิจารณาฮอนด้าซีวิครุ่นที่เก้าซึ่งผลิตจากปี 2555 ถึง 2558 ที่นี่คุณจะพบกับแผนผังของกล่องฟิวส์ของ Honda Civic 2012, 2013, 2014 และ 2015 รับข้อมูลเกี่ยวกับตำแหน่งของแผงหมายเลขของ ฟิวส์ภายในรถและค้นหาการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Honda Civic 2012-2015 ชุดฟิวส์
ฟิวส์ที่จุดบุหรี่ (ปลั๊กไฟ) คือฟิวส์หมายเลข 15 (ปลั๊กไฟเสริม — คอนโซลกลาง) และหมายเลข 27 (ปลั๊กไฟเสริม — ด้านหน้า) ในกล่องฟิวส์ของแผงหน้าปัด
ตำแหน่งกล่องฟิวส์
ห้องโดยสาร
อยู่ใต้แผงหน้าปัด
ตำแหน่งฟิวส์จะแสดงอยู่บนฉลากที่ติดอยู่ที่แผงด้านข้าง
ห้องเครื่อง
ตั้งอยู่ใกล้กับกระปุกน้ำมันเบรก
ตำแหน่งฟิวส์ถูกทำเครื่องหมายบนฝาครอบกล่องฟิวส์
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2012, 2013
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2012, 2013)
| № | วงจรป้องกัน | แอมป์ |
|---|---|---|
| 1 | — | — |
| 2 | ACG | 15 อา |
| 3 | SRS | 10 A |
| 4 | ปั๊มน้ำมันเชื้อเพลิง | 15 อา |
| 5 | เมตร | 7,5 A |
| 6 | กระจกไฟฟ้า | 7,5 A |
| 7 | VB SOL (ตัวเลือก) | (15 ก) |
| 8 | มอเตอร์ล็อคประตู 2 (ปลดล็อค) | 15 อา |
| 9 | มอเตอร์ล็อคประตู 1 (ปลดล็อค) | 15 อา |
| ดิกซ์ | — | — |
| 11 | ซันรูฟ | (20 ก) |
| 12 | ปลั๊กไฟสำหรับอุปกรณ์เสริม (คอนโซลกลาง) (อุปกรณ์เสริม) | (15 ก) |
| 13 | — | — |
| 14 | ที่นั่งอุ่น (ตัวเลือก) | (15 ก) |
| 15 | มอเตอร์ล็อคประตูด้านคนขับ (ปลดล็อค) (ตัวเลือก) | (10A) |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | CAC | 7,5 A |
| 20 | กุญแจล็อค ACC | 7,5 A |
| 21 | เปิดไฟทั้งวัน | 7,5 A |
| 22 | โดยสิ่งนี้ | 7,5 A |
| 23 | — | — |
| 24 | ABS / VSA | 7,5 A |
| 25 | — | — |
| 26 | — | — |
| 27 | ปลั๊กไฟสำหรับอุปกรณ์เสริม (ด้านหน้า) | 15 อา |
| 28 | เครื่องซักผ้า | 15 อา |
| 29 | กระเป๋า | 7,5 A |
| 30 | มอเตอร์ล็อคประตูด้านคนขับ (ล็อค) (ตัวเลือก) | (10A) |
| 31 | — | — |
| 32 | มอเตอร์ล็อคประตู 2 (ล็อค) | 15 อา |
| 33 | มอเตอร์ล็อคประตู 1 (ล็อค) | 15 อา |
| 34 | ไฟขนาดเล็ก | 7,5 A |
| 35 | แสงสว่าง | 7,5 A |
| 36 | — | — |
| 37 | — | — |
| 38 | ไฟหลักด้านซ้าย | 10 A |
| 39 | ไฟสูงขวา | 10 A |
| 40 | TPMS (ตัวเลือก) | (7,5 ก) |
| 41 | ล็อค | 20 A |
| 42 | กระจกไฟฟ้าด้านคนขับ | 20 A |
| 43 | กระจกไฟฟ้าด้านผู้โดยสารตอนหลัง | (20 ก) |
| 44 | กระจกไฟฟ้าด้านผู้โดยสารตอนหน้า | 20 A |
| 45 | กระจกไฟฟ้าด้านหลังด้านคนขับ | (20 ก) |
| 46 | ที่ปัดน้ำฝน | 30 A |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2012, 2013)
| № | วงจรป้องกัน | แอมป์ |
|---|---|---|
| 1 | EPS | 70 อา |
| 1 | — | — |
| 1 | มอเตอร์ ABS / VSA | 30 A |
| 1 | ABS/VSA FSR | 30 A |
| 1 | — | — |
| 1 | เงินต้นที่หลอมได้ | 100 A |
| 2 | หัวหน้าไอจี | 50 A |
| 2 | กล่องฟิวส์หลัก | 60 อา |
| 2 | กล่องฟิวส์หลัก2 | 60 อา |
| 2 | อาจารย์ใหญ่ | 30 A |
| 2 | — | — |
| 2 | ไล่ฝ้าด้านหลัง | 30 A |
| 2 | — | — |
| 2 | พัดลม | 40 A |
| 2 | — | — |
| 2 | มอเตอร์ซับพัดลม | 20 A |
| 2 | มอเตอร์พัดลมหลัก | 20 A |
| 3 | — | — |
| 4 | ไฟหน้าซ้าย ไฟต่ำ | 10 A |
| 5 | Starter DIAG, ST MG | 7,5 A |
| 6 | ไฟต่ำขวา | 10 A |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| ดิกซ์ | — | — |
| 11 | ระดับน้ำมัน | 7,5 A |
| 12 | ไฟตัดหมอก (ตัวเลือก) | (20 ก) |
| 13 | เบาะนั่งคนขับเลื่อนด้วยไฟฟ้า (ตัวเลือก) | (20 ก) |
| 14 | เสี่ยง | 10 A |
| 15 | FI Sub | 15 อา |
| 16 | IG คอยส์ | 15 อา |
| 17 | หยุด | 15 อา |
| 18 | แตรรถยนต์ | 10 A |
| 19 | Ampli Premium (ตัวเลือก) | (20 ก) |
| 20 | INJ | (15 ก) |
| 21 | IGP | 15 อา |
| 22 | DBW | 15 อา |
| 23 | H / L LO | 20 A |
| 24 | เบาะนั่งคนขับปรับไฟฟ้า (ตัวเลือก) | (20 ก) |
| 25 | MG คลัตช์ | 7,5 A |
| 26 | — | — |
| 27 | เล็ก | 20 A |
| 28 | ไฟภายใน | 7,5 A |
| 29 | สำรอง | 10 A |
2014, 2015
โฆษณา โฆษณา
ห้องโดยสาร
การจัดสรรฟิวส์ในห้องโดยสาร (2014, 2015)
| № | วงจรป้องกัน | แอมป์ |
|---|---|---|
| 1 | ตัวเลือก HAC (ตัวเลือก) | (20 ก) |
| 2 | ACG | 10 A |
| 3 | SRS | 10 A |
| 4 | ปั๊มน้ำมันเชื้อเพลิง | 15 อา |
| 5 | เมตร | 7,5 A |
| 6 | กระจกไฟฟ้า | 7,5 A |
| 7 | VB SOL (ตัวเลือก) | (15 ก) |
| 8 | มอเตอร์ล็อคประตู 2 (ปลดล็อค) | 15 อา |
| 9 | มอเตอร์ล็อคประตู 1 (ปลดล็อค) | 15 อา |
| ดิกซ์ | — | — |
| 11 | ซันรูฟ (ตัวเลือก) | (20 ก) |
| 12 | ปลั๊กไฟสำหรับอุปกรณ์เสริม (คอนโซลกลาง) (อุปกรณ์เสริม) | (20 ก) |
| 13 | — | — |
| 14 | ที่นั่งอุ่น (ตัวเลือก) | (15 ก) |
| 15 | มอเตอร์ล็อคประตูด้านคนขับ (ปลดล็อค) (ตัวเลือก) | (10A) |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | CAC | 7,5 A |
| 20 | กุญแจล็อค ACC | 7,5 A |
| 21 | เปิดไฟทั้งวัน | 7,5 A |
| 22 | โดยสิ่งนี้ | 7,5 A |
| 23 | HAC (ไม่บังคับ) | (7,5 ก) |
| 24 | ABS / VSA | 7,5 A |
| 25 | ACC (ตัวเลือก) | (7,5 ก) |
| 26 | — | — |
| 27 | ปลั๊กไฟสำหรับอุปกรณ์เสริม (ด้านหน้า) | 20 A |
| 28 | เครื่องซักผ้า | (15 ก) |
| 29 | กระเป๋า | 7,5 A |
| 30 | มอเตอร์ล็อคประตูด้านคนขับ (ล็อค) (ตัวเลือก) | (10A) |
| 31 | อัจฉริยะ (ตัวเลือก) | (10A) |
| 32 | มอเตอร์ล็อคประตู 2 (ล็อค) | 15 อา |
| 33 | มอเตอร์ล็อคประตู 1 (ล็อค) | 15 อา |
| 34 | ไฟขนาดเล็ก | 7,5 A |
| 35 | แสงสว่าง | 7,5 A |
| 36 | — | — |
| 37 | — | — |
| 38 | ไฟหลักด้านซ้าย | 10 A |
| 39 | ไฟสูงขวา | 10 A |
| 40 | TPMS (ตัวเลือก) | (7,5 ก) |
| 41 | ล็อค | 20 A |
| 42 | กระจกไฟฟ้าด้านคนขับ | 20 A |
| 43 | กระจกไฟฟ้าด้านผู้โดยสารตอนหลัง | (20 ก) |
| 44 | กระจกไฟฟ้าด้านผู้โดยสารตอนหน้า | 20 A |
| 45 | กระจกไฟฟ้าด้านหลังด้านคนขับ | (20 ก) |
| 46 | ที่ปัดน้ำฝน | (30 ก) |
| — | เอสทีเอส (ตัวเลือก) | (7,5 ก) |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง (2014, 2015)
| № | วงจรป้องกัน | แอมป์ |
|---|---|---|
| 1 | EPS | 70 อา |
| 1 | — | (40 ก) |
| 1 | มอเตอร์ ABS / VSA | 30 A |
| 1 | ABS/VSA FSR | 30 A |
| 1 | มอเตอร์ปัดน้ำฝน (พร้อมระบบอินพุตอัจฉริยะ) / — (ไม่มีระบบอินพุตอัจฉริยะ) |
30 เอ / (30 เอ) |
| 1 | เงินต้นที่หลอมได้ | 100 A |
| 2 | หัวหน้าไอจี | 30 A (พร้อมระบบเข้าอัจฉริยะ) / 50 A (ไม่มีระบบเข้าอัจฉริยะ) |
| 2 | กล่องฟิวส์หลัก | 60 อา |
| 2 | กล่องฟิวส์หลัก2 | 60 อา |
| 2 | อาจารย์ใหญ่ | 30 A |
| 2 | สวิตช์ ST MG (พร้อมระบบเข้าอัจฉริยะ) / — (ไม่มีระบบเข้าอัจฉริยะ) |
30 เอ / (30 เอ) |
| 2 | ไล่ฝ้าด้านหลัง | 30 A |
| 2 | IG Main 2 (พร้อมระบบเข้าอัจฉริยะ) / — (ไม่มีระบบเข้าอัจฉริยะ) |
30 เอ / (30 เอ) |
| 2 | พัดลม | 40 A |
| 2 | — | (30 ก) |
| 2 | มอเตอร์ซับพัดลม | 20 A |
| 2 | มอเตอร์พัดลมหลัก | 20 A |
| 3 | — | — |
| 4 | — (พร้อมระบบเข้าอัจฉริยะ) | |
| 4 | ไฟต่ำไฟหน้าซ้าย (ไม่มีระบบเข้าอัจฉริยะ) | 15 อา |
| 5 | START DIAG (พร้อมระบบอินพุตอัจฉริยะ) | 7,5 A |
| 5 | ST MG (ไม่มีระบบเข้าอัจฉริยะ) | 7,5 A |
| 6 | — (พร้อมระบบเข้าอัจฉริยะ) | — |
| 6 | ไฟต่ำด้านขวา (ไม่มีระบบเข้าอัจฉริยะ) | 15 อา |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| ดิกซ์ | — | — |
| 11 | ระดับน้ำมัน | 7,5 A |
| 12 | ไฟตัดหมอก (ตัวเลือก) | (20 ก) |
| 13 | เบาะนั่งคนขับเลื่อนด้วยไฟฟ้า (ตัวเลือก) | (20 ก) |
| 14 | เสี่ยง | 10 A |
| 15 | FI Sub | 15 อา |
| 16 | IG คอยส์ | 15 อา |
| 17 | หยุด | 15 อา |
| 18 | แตรรถยนต์ | 10 A |
| 19 | Ampli Premium (ตัวเลือก) | (20 ก) |
| 20 | ไฟต่ำด้านขวา (พร้อมระบบเข้าอัจฉริยะ) | 15 อา |
| 20 | หัวฉีด (ตัวเลือก) (ไม่มีระบบทางเข้าอัจฉริยะ) | (15 ก) |
| 21 | IGP | 15 อา |
| 22 | DBW | 15 อา |
| 23 | ไฟต่ำไฟหน้าซ้าย (พร้อมระบบเข้าอัจฉริยะ) | 15 อา |
| 23 | ไฟต่ำ (ไม่มีระบบเข้าอัจฉริยะ) | 20 A |
| 24 | เบาะนั่งคนขับปรับไฟฟ้า (ตัวเลือก) | (20 ก) |
| 25 | MG คลัตช์ | 7,5 A |
| 26 | เครื่องซักผ้า (พร้อมระบบเข้าอัจฉริยะ) | 15 อา |
| 26 | — (ไม่มีระบบเข้าอัจฉริยะ) | — |
| 27 | เล็ก | 20 A |
| 28 | ไฟภายใน | 7,5 A |
| 29 | สำรอง | 10 A |
