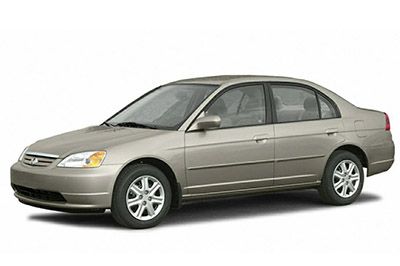

ในบทความนี้เราพิจารณา Honda Civic รุ่นที่เจ็ดซึ่งผลิตจากปี 2000 ถึง 2005 ที่นี่คุณจะพบกับแผนผังของกล่องฟิวส์ Honda Civic 2001, 2002, 2003, 2004 และ 2005 รับข้อมูลเกี่ยวกับตำแหน่งของแผงจำนวนฟิวส์ภายใน รถและหาข้อมูลเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Honda Civic 2001-2005 ชุดฟิวส์
ฟิวส์ที่จุดบุหรี่ของ Honda Civic (ปลั๊กไฟ) คือฟิวส์ # 18 ในกล่องฟิวส์ที่แผงหน้าปัด
ตำแหน่งกล่องฟิวส์
ฟิวส์ของรถยนต์บรรจุในกล่องฟิวส์สองกล่อง
ห้องโดยสาร
กล่องฟิวส์ภายในอยู่ใต้คอพวงมาลัย
ห้องเครื่อง
กล่องฟิวส์ใต้ฝากระโปรงหน้าจะอยู่ที่ฝั่งผู้โดยสารข้างแบตเตอรี่
โฆษณา โฆษณา
ไดอะแกรมกล่องฟิวส์
ห้องโดยสาร
การกำหนดฟิวส์ในห้องโดยสาร
| ไม่ใช่. | แอมป์. | วงจรป้องกัน |
|---|---|---|
| 1 | 15 อา | คอยล์จุดระเบิด |
| 2 | 20 A | เครื่องทำความร้อน LAP |
| 3 | 10 A | ไฟวิ่งกลางวัน (ในรุ่นแคนาดา) |
| 4 | 10 A | เครื่องกำเนิดไฟฟ้ากระแสสลับ |
| 5 | — | ไม่ได้ใช้ |
| 6 | 7,5 A | รีเลย์กระจกไฟฟ้า |
| 7 | 20 A | ซันรูฟ |
| 8 | 7,5 A | อุปกรณ์เสริมวิทยุ |
| 9 | — | ไม่ได้ใช้ |
| ดิกซ์ | 7,5 A | เมตร |
| 11 | 7,5 A | หน้าท้อง |
| 12 | 7,5 A | ไฟวิ่งกลางวัน (ในรุ่นแคนาดา) |
| 13 | 10 A | SRS |
| 14 | 10 A | กระจกควบคุมระยะไกล |
| 15 | — | ไม่ได้ใช้ |
| 16 | — | ไม่ได้ใช้ |
| 17 | 15 อา | ปั๊มน้ำมันเชื้อเพลิง |
| 18 | 15 อา | ช่องเสียบอุปกรณ์เสริม |
| 19 | 7,5 A | ไฟกระพริบ |
| 20 | 20 A | ที่ปัดน้ำฝนกระจกหน้า |
| 21 | — | ไม่ได้ใช้ |
| 22 | 20 A | กระจกไฟฟ้าหน้าขวา |
| 23 | 20 A | กระจกไฟฟ้าหน้าซ้าย |
| 24 | 20 A | กระจกไฟฟ้าหลังซ้าย |
| 25 | 20 A | กระจกไฟฟ้าหลังขวา |
ห้องเครื่อง
โฆษณา โฆษณา
การจัดสรรฟิวส์ในห้องเครื่อง
| ไม่ใช่. | แอมป์. | วงจรป้องกัน |
|---|---|---|
| 1 | 20 A | พัดลมคอนเดนเซอร์ |
| 2 | 15 อา | แสงน้อย |
| 3 | 7,5 A | ไฟภายใน |
| 4 | 20 A | พัดลม |
| 5 | 10 A | เสี่ยง |
| 6 | 15 อา | ECU FI |
| 7 | 15 อา | ฮอร์น หยุด |
| 8 | 20 A | เอบีเอส F/S |
| 9 | 10 A | เพื่อป้องกัน |
| ดิกซ์ | 40 A | มอเตอร์ ABS |
| 11 | 30 A | ไล่ฝ้าด้านหลัง |
| 12 | 40 A | มอเตอร์ทำความร้อน |
| 13 | 40 A | กระจกไฟฟ้า |
| 14 | 40 A | ตัวเลือก |
| 15 | 20 A | ไฟหน้าซ้าย |
| 16 | 20 A | ล็อค |
| 17 | 20 A | ไฟหน้าขวา |
| 18 | — | ไม่ได้ใช้ |
| 19 | 80 A | แบตเตอรี่ |
| 20 | 40 A | จุดระเบิด1 |
| 21-25 | 7.5A-30A | ฟิวส์อะไหล่ |
