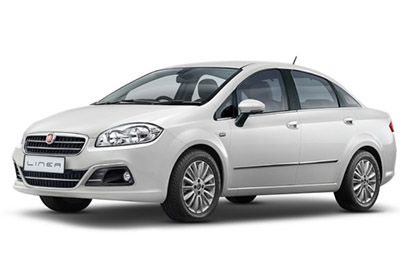

รถครอบครัวขนาดเล็ก Fiat Linea ผลิตจาก 2007 ถึง 2018 ในบทความนี้คุณจะพบไดอะแกรมของกล่องฟิวส์ของ Fiat Linea 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 และ 2016 รับข้อมูลเกี่ยวกับ ตำแหน่งของแผงฟิวส์ภายในรถ และค้นหาเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
การจัดเรียงฟิวส์ Fiat Linea 2007-2016
ฟิวส์สำหรับที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Fiat Linea คือฟิวส์ F44 ในกล่องฟิวส์ที่แผงหน้าปัด
ตำแหน่งกล่องฟิวส์
ฟิวส์ถูกจัดกลุ่มเป็นสามยูนิตบนแผงหน้าปัด ในห้องเครื่องยนต์ และบนขั้วแบตเตอรี่บวก
ห้องเครื่อง
หากต้องการเข้าถึงฟิวส์ในกล่องฟิวส์ที่อยู่ถัดจากแบตเตอรี่ ให้ถอดฝาครอบป้องกันออก
แผงควบคุม
หากต้องการเข้าถึงฟิวส์ในกล่องฟิวส์บนแผงหน้าปัด ให้คลายสกรูยึด A แล้วถอดฝาครอบออก
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2550, 2551, 2552, 2553, 2554, 2555
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง (2007-2012)
| № | แอมแปร์ [A] | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F10 | 15 | แตรรถยนต์ |
| F11 | ดิกซ์ | โหลดรองของระบบควบคุมเครื่องยนต์ |
| F14 | 7,5 | ไฟสูงขวา |
| F15 | 7,5 | ไฟหน้าซ้าย |
| F17 | ดิกซ์ | โหลดหลักของระบบควบคุมเครื่องยนต์ |
| F18 | ดิกซ์ | หน่วยควบคุมเครื่องยนต์ |
| F19 | 7,5 | คอมเพรสเซอร์เครื่องปรับอากาศ |
| F21 | 15 | ปั๊มน้ำมันเชื้อเพลิง |
| F22 | 15 | โหลดหลักของระบบควบคุมเครื่องยนต์ (หัวฉีด, คอยล์จุดระเบิด) |
| F23 | 20 | มอเตอร์ปัดน้ำฝน |
| F24 | — | สำรอง |
| F30 | 15 | ไฟตัดหมอก |
ห้องโดยสาร
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องฟิวส์แดชบอร์ด (2007-2012)
| № | แอมแปร์ [A] | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F12 | 7,5 | ไฟต่ำขวา |
| F13 | 7,5 | ตัวแก้ไขไฟหน้า ไฟต่ำด้านซ้าย |
| F31 | 7,5 | INT / A สำหรับคอยล์รีเลย์ (T08, T17) ในกล่องฟิวส์ห้องเครื่องและโหนดคอมพิวเตอร์ออนบอร์ด |
| F32 | 15 | ที่นั่งอุ่น |
| F33 | 20 | ชุดควบคุมตัวปรับกระจก (มอเตอร์กระจกหลังซ้าย |
| F34 | 20 | ชุดควบคุมกระจกไฟฟ้า (มอเตอร์กระจกหลังขวา) |
| F35 | 7,5 | ไฟถอยหลัง +15, ระบบควบคุมไฟเบรก NC, เครื่องวัดการไหลของมวลอากาศ, หน่วยอุ่นหัวเทียน, น้ำในเซ็นเซอร์ดีเซล, เครื่องกำเนิดมาตรวัดความเร็วรอบ, เซ็นเซอร์ระดับ 2 |
| F36 | 7,5 | ตัวควบคุมกระจกไฟฟ้า (+30 สำหรับอุปกรณ์อิเล็กทรอนิกส์) |
| F37 | 7,5 | +15 แผงหน้าปัด ควบคุมไฟเบรก NA |
| F38 | 20 | โหนดคอมพิวเตอร์ของร่างกาย |
| F39 | ดิกซ์ | โหนดวิทยุ, โหนดเครื่องปรับอากาศ, โหนด Blue & Me |
| F40 | 30 | อุ่นกระจกหลัง |
| F41 | 7,5 | เครื่องไล่ฝ้ากระจก |
| F42 | 7,5 | +15 ระบบเบรค |
| F43 | 20 | ระบบควบคุมที่ปัดน้ำฝน (ปั๊มแบบสองทิศทาง) |
| F44 | 15 | ไฟแช็กหรือเต้ารับ |
| F45 | ดิกซ์ | ตัวกระตุ้นล็อคลำตัว |
| F47 | 20 | ชุดกระจกไฟฟ้า (มอเตอร์กระจกหน้าด้านคนขับ) |
| F48 | 20 | ชุดกระจกไฟฟ้า (มอเตอร์กระจกหน้าด้านผู้โดยสาร) |
| F49 | 7,5 | ระบบควบคุมไฟ +15: วิทยุที่พวงมาลัย แผงหน้าปัด กระจกไฟฟ้า กระจกไฟฟ้า กระจกมองหลังไฟฟ้า และเซ็นเซอร์วัดปริมาณน้ำฝน |
| F50 | 7,5 | +15 น็อตถุงลมนิรภัย |
| F51 | 7,5 | ระบบควบคุมความเร็วอัตโนมัติ 15, การกำหนดค่าวิทยุ, การกำหนดค่า Blu & Me, เซ็นเซอร์จอดรถ, โหนดเครื่องปรับอากาศ |
| F52 | 15 | ชุดกระจกไฟฟ้า, มอเตอร์ปรับเบาะคนขับ |
| F53 | 7,5 | คอมพิวเตอร์ออนบอร์ดและโหนดแดชบอร์ด |
2556 2557 2558 2559
โฆษณา โฆษณา
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง (2556-2559)
| № | แอมแปร์ [A] | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F10 | ดิกซ์ | แตรรถยนต์ |
| F14 | 7,5 | ไฟสูงขวา |
| F15 | 7,5 | ไฟหน้าซ้าย |
| F19 | 7,5 | คอมเพรสเซอร์เครื่องปรับอากาศ |
| F21 | 15 | ปั๊มน้ำมันเชื้อเพลิง |
| F23 | 20 | มอเตอร์ปัดน้ำฝน |
| F24 | — | ฟรี |
| F30 | 15 | ไฟตัดหมอก |
ห้องโดยสาร
โฆษณา โฆษณา
การจัดสรรฟิวส์ในกล่องฟิวส์แดชบอร์ด (2013-2016)
| № | แอมแปร์ [A] | ส่วนประกอบที่ได้รับการป้องกัน |
|---|---|---|
| F12 | 7,5 | ไฟต่ำขวา |
| F13 | 7,5 | ตัวแก้ไขไฟหน้า ไฟต่ำด้านซ้าย |
| F31 | 7,5 | INT / A สำหรับคอยล์รีเลย์ (T08, T17) ในกล่องฟิวส์ห้องเครื่องและโหนดคอมพิวเตอร์ออนบอร์ด |
| F32 | 15 | ที่นั่งอุ่น |
| F33 | 20 | ชุดควบคุมกระจกไฟฟ้า (มอเตอร์กระจกหลังซ้าย) |
| F34 | 20 | ชุดควบคุมกระจกไฟฟ้า (มอเตอร์กระจกหลังขวา) |
| F35 | 7,5 | ไฟถอยหลัง +15, ระบบควบคุมไฟเบรก NC, เครื่องวัดการไหล, หน่วยอุ่นหัวเทียน, น้ำในเซ็นเซอร์ดีเซล, เครื่องกำเนิดมาตรวัดความเร็ว |
| F36 | 7,5 | ชุดควบคุมกระจกไฟฟ้า (+30 สำหรับอุปกรณ์อิเล็กทรอนิกส์) |
| F37 | 7,5 | แผงควบคุม +15, ระบบควบคุมไฟเบรก NC |
| F38 | 20 | โหนดคอมพิวเตอร์ของร่างกาย |
| F39 | ดิกซ์ | โหนดวิทยุ, โหนดเครื่องปรับอากาศ, โหนด Blue & Me |
| F40 | 30 | อุ่นกระจกหลัง |
| F41 | 7,5 | เครื่องไล่ฝ้ากระจก |
| F43 | 20 | ระบบควบคุมที่ปัดน้ำฝน (ปั๊มแบบสองทิศทาง) |
| F44 | 15 | ที่จุดบุหรี่หรือปลั๊กไฟ |
| F45 | ดิกซ์ | ตัวกระตุ้นล็อคลำตัว |
| F47 | 20 | ชุดกระจกไฟฟ้า (มอเตอร์กระจกหน้าด้านคนขับ) |
| F48 | 20 | ชุดกระจกไฟฟ้า (มอเตอร์กระจกหน้าด้านผู้โดยสาร) |
| F49 | 7,5 | +15 ระบบควบคุมไฟ: วิทยุพวงมาลัย, แผงควบคุม, กระจกไฟฟ้า, กระจกไฟฟ้า, กระจกโครเมียมและเซ็นเซอร์วัดปริมาณน้ำฝน |
| F51 | 7,5 | +15 ครูซคอนโทรล, การจัดเตรียมวิทยุ, การจัดเตรียมสำหรับ Blue & Me, เซ็นเซอร์แยก, โหนดระบบปรับอากาศ |
| F52 | 15 | มอเตอร์ปรับเบาะคนขับกระจกไฟฟ้า |
| F53 | 7,5 | คอมพิวเตอร์ออนบอร์ดและโหนดแดชบอร์ด |
