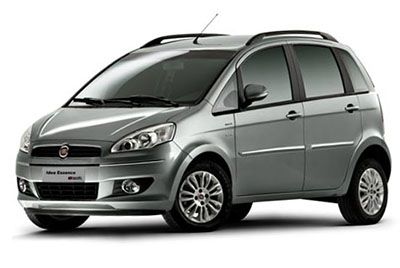

Fiat Idea mini MPV ผลิตจากปี 2003 ถึง 2012 ในบทความนี้ คุณจะพบไดอะแกรมของกล่องฟิวส์ Fiat Idea 2012 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และเรียนรู้เกี่ยวกับการกำหนดฟิวส์แต่ละตัว (ฟิวส์) การจัดเตรียม).
Содержание
การจัดเรียงฟิวส์ Fiat Idea 2003-2012
ใช้ข้อมูลจากคู่มือเจ้าของปี 2555 ตำแหน่งและการทำงานของฟิวส์ในรถยนต์ที่ผลิตก่อนหน้านี้อาจแตกต่างกัน
ฟิวส์สำหรับที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Fiat Idea คือฟิวส์ F44 ในกล่องฟิวส์ที่แผงหน้าปัด
กล่องฟิวส์บนแดชบอร์ด
ตำแหน่งกล่องฟิวส์
ตั้งอยู่ทางด้านซ้ายของแดชบอร์ด
เวอร์ชันสำหรับพวงมาลัยขวา
ไดอะแกรมของกล่องฟิวส์
โฆษณา โฆษณา
การจัดสรรฟิวส์ในแผงหน้าปัด
| № | กระแสไฟ | USER |
|---|---|---|
| F12 | 7.5 | ไฟต่ำขวา |
| F13 | 7.5 | ไฟเลี้ยวซ้าย / อุปกรณ์เล็งไฟหน้า |
| F31 | 7.5 | ไฟถอยหลัง / คอยล์รีเลย์ ห้องเครื่อง / ชุดควบคุมคอมพิวเตอร์ของร่างกาย |
| F32 | — | มีอยู่ |
| F33 | 20 | กระจกไฟฟ้าหลังซ้าย |
| F34 | 20 | กระจกไฟฟ้าหลังขวา |
| F35 | 7.5 | +15 Cruise control, สวิตช์สัญญาณบนแป้นเบรกสำหรับชุดควบคุมอิเล็กทรอนิกส์ (*) |
| F36 | ดิกซ์ | +30 การตั้งค่าล่วงหน้าสำหรับคอมพิวเตอร์พ่วง ล็อคด้านหลัง ล็อคด้านหน้าด้วยคอมพิวเตอร์ประตูเดียว (*) |
| F37 | 7.5 | +15 ไฟเบรกดวงที่สาม, แดชบอร์ด, ไฟเบรก (*) |
| F38 | 20 | เริ่มวางจำหน่าย |
| F39 | ดิกซ์ | +30 ซ็อกเก็ตการวินิจฉัย EOBD, ระบบเสียง, เครื่องนำทาง, คอมพิวเตอร์แรงดันลม (*) |
| F40 | 30 | กระจกบังลมหลังแบบอุ่น |
| F41 | 7.5 | กระจกไฟฟ้าอุ่น |
| F42 | 7.5 | +15 ชุดควบคุม ABS / ESP (*) |
| F43 | 30 | ที่ปัดน้ำฝน/เครื่องซักผ้า |
| F44 | 15 | ไฟแช็กซิการ์ / เต้ารับบนอุโมงค์ |
| F45 | 15 | ที่นั่งอุ่น |
| F46 | 15 | ซ็อกเก็ตสตาร์ท |
| F47 | 20 | แหล่งจ่ายไฟคอมพิวเตอร์ประตูด้านคนขับ (กระจกไฟฟ้า, ล็อค) |
| F48 | 20 | แหล่งจ่ายไฟสำหรับคอมพิวเตอร์ประตูผู้โดยสาร (กระจกไฟฟ้า, ล็อค) |
| F49 | 7.5 | +15 ยูทิลิตี้ (ไฟควบคุมแผงควบคุมด้านซ้ายและตรงกลาง, กระจกไฟฟ้า, ไฟควบคุมเบาะนั่งแบบอุ่น, ที่ตั้งไว้ล่วงหน้าสำหรับวิทยุโทรศัพท์, ระบบนำทาง, เซ็นเซอร์ฝน / กลางวัน, คอมพิวเตอร์ช่วยจอดรถ, ไฟควบคุมซันรูฟ) (*) |
| F50 | 7.5 | ชุดควบคุมถุงลมนิรภัย |
| F51 | 7.5 | + 15 เครื่องคิดเลขแรงดันลมยาง ECO / Sport control (*) |
| F52 | 15 | ที่ปัดน้ำฝนด้านหลัง / เครื่องซักผ้า |
| F53 | 7.5 | +30 สัญญาณไฟเลี้ยว, ไฟฉุกเฉิน, แผงหน้าปัด (*) |
| F54 | 15 | +30 เครื่องขยายสัญญาณวิทยุภายนอก (*) |
| F58 | 20 | +30 ซันรูฟ (*) |
(*) +30 = คำสั่งแบตเตอรี่ขั้วบวก (ไม่ได้ล็อค)
+15 = ขั้วบวกล็อคอยู่
+15 = ขั้วบวกล็อคอยู่
กล่องฟิวส์ใต้ฝากระโปรงหน้า
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์ใต้ฝากระโปรงอยู่ในห้องเครื่องใกล้กับแบตเตอรี่
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในห้องเครื่อง
| № | กระแสไฟ | USER |
|---|---|---|
| F9 | 20 | น้ำยาล้างไฟหน้า |
| F10 | 15 | แตรรถยนต์ |
| F11 | 15 | บริการฉีดไฟฟ้าสำรอง |
| F4 | 7.5 | ไฟสูงขวา |
| F15 | 7.5 | ไฟหลักด้านซ้าย |
| F17 | ดิกซ์ | บริการฉีดอิเล็กทรอนิกส์เบื้องต้น |
| F18 | ดิกซ์ | +30 เครื่องยนต์ ECU / สวิตช์โซลินอยด์พัดลมหม้อน้ำ (1.9 Multijet) (*) |
| F19 | 7.5 | คอมเพรสเซอร์ |
| F20 | — | ฟรี |
| F21 | 15 | ปั๊มน้ำมันเชื้อเพลิง |
| F22 | 15 | บริการฉีดไฟฟ้าเบื้องต้น (1.2 16V, 1.4 16V) |
| F22 | 20 | บริการฉีดอิเล็กทรอนิกส์เบื้องต้น (เครื่องยนต์ Multijet) |
| F22 | 15 | บริการฉีดอิเล็กทรอนิกส์เบื้องต้น (เครื่องยนต์เบนซิน) |
| F23 | 30 | +30 กระปุกเกียร์ Duallogic (*) |
| F24 | 7.5 | +15 พวงมาลัยเพาเวอร์ไฟฟ้า (*) |
| F30 | 15 | ไฟตัดหมอกหน้า |
(*) +30 = คำสั่งแบตเตอรี่ขั้วบวก (ไม่ได้ล็อค)
+15 = ขั้วบวกล็อคอยู่
+15 = ขั้วบวกล็อคอยู่
